【国家标准(GB)】组合机床通用部件中间底座和立柱尺寸

本网站发布时间： 2024-08-10 21:09:45

GB/T3668.7-1983
现行
　点击下载此标准

基本信息

标准号：
GB/T 3668.7-1983
标准名称：
组合机床通用部件中间底座和立柱尺寸
标准类别：
国家标准(GB)
英文名称：
Dimensions of intermediate bases and columns for common components of modular machine tools
标准状态：
现行
发布日期：
1983-05-09
实施日期：
1984-03-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
60.11 KB

标准分类号

标准ICS号：
机械制造>>25.060机床装置
中标分类号：
机械>>金属切削机床>>J58组合机床

关联标准

替代情况：
替代JB 1526-1975
采标情况：
＝ISO 2891-77

出版信息

页数：
4页
标准价格：
10.0 元

其他信息

首发日期：
1983-05-09
复审日期：
2004-10-14
起草单位：
大连组合机床所
归口单位：
全国金属切削机床标准化技术委员会
发布部门：
中国机械工业联合会
主管部门：
中国机械工业联合会
相关标签：
组合机床通用部件中间底座立柱尺寸

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

GB/T 3668.7-1983 组合机床通用部件中间底座和立柱尺寸 GB/T3668.7-1983

标准内容

部分标准内容：

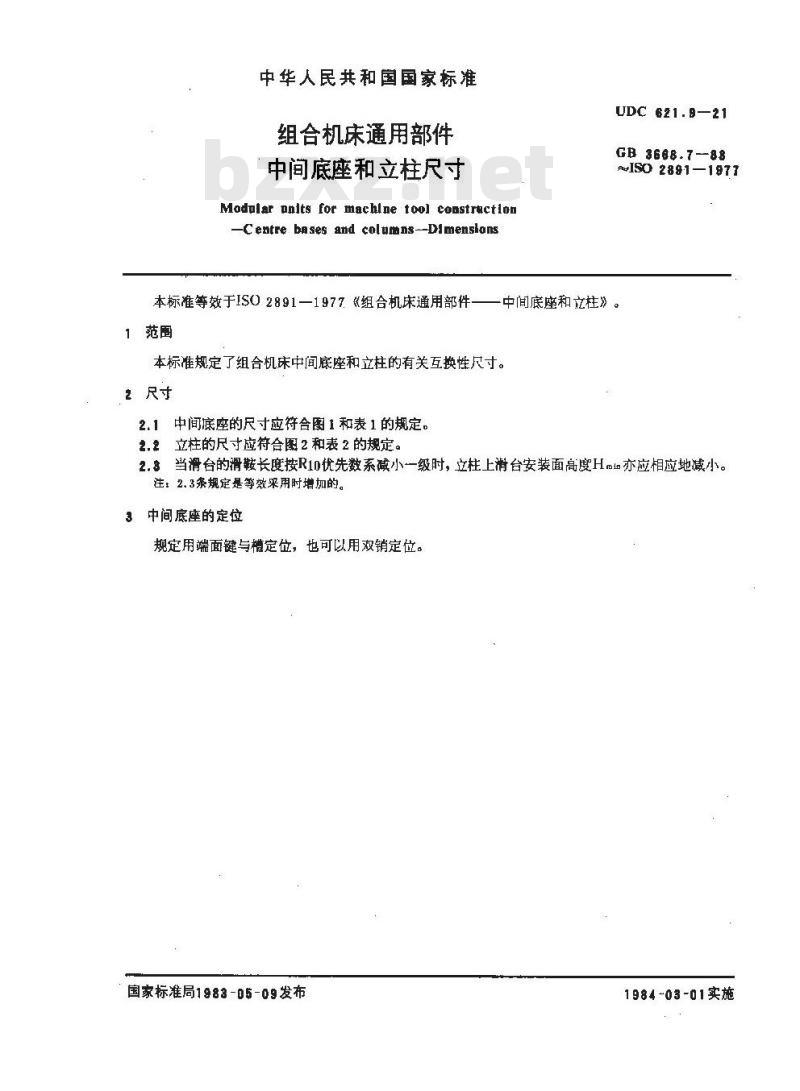

中华人民共和国国家标准
组合机床通用部件
中间底座和立柱尺寸
Madular anits for machlne tool coastractlorCentre bases and columns--Dlmenslons本标准等效于ISO 2891—1977《组合机床通用部件-1范围
UDC 621.9—21
GE 3668.7--88
+ISO 2891-1971
中间底和文柱》。
本标准规定了组合机床中间底座和立柱的有关互换性尺寸。2尺寸
2.1中间底座的尺寸应符合图1和表1的规定。2.2立柱的尺寸应符合图2和表2的规定。2.3当滑台的滑鞍长度按R10优先数系减小一级时，立柱上滑台安装面高度Ha亦应相应地减小。注：2.3条规定是等效采用时增加的。3中间底座的定位
规定用端面键与槽定位，也可以用双销定位。国家标准局1983-05-09发布
1984-03-01实施
中间底座
30年*
L>1250
GB 3668.7--83

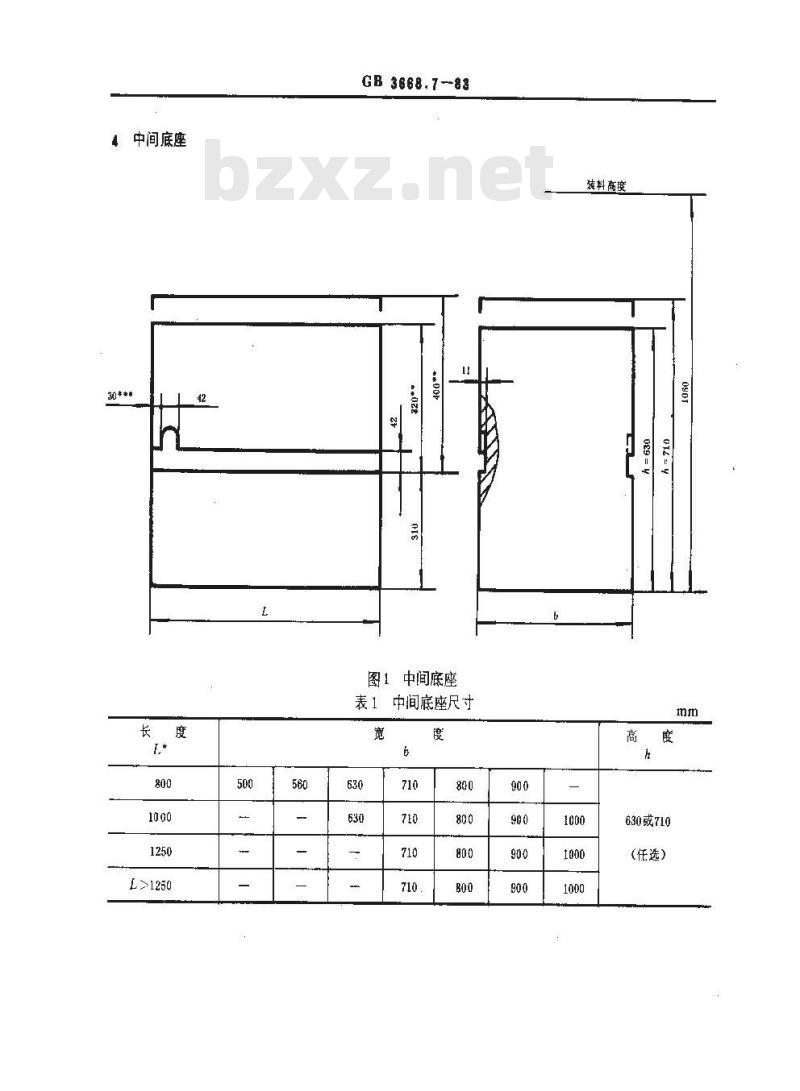

图1中间底座
表1中间底座尺寸
装料商度
630或710
（任选）
5立柱
GB 3668.7—83
滑台安装面

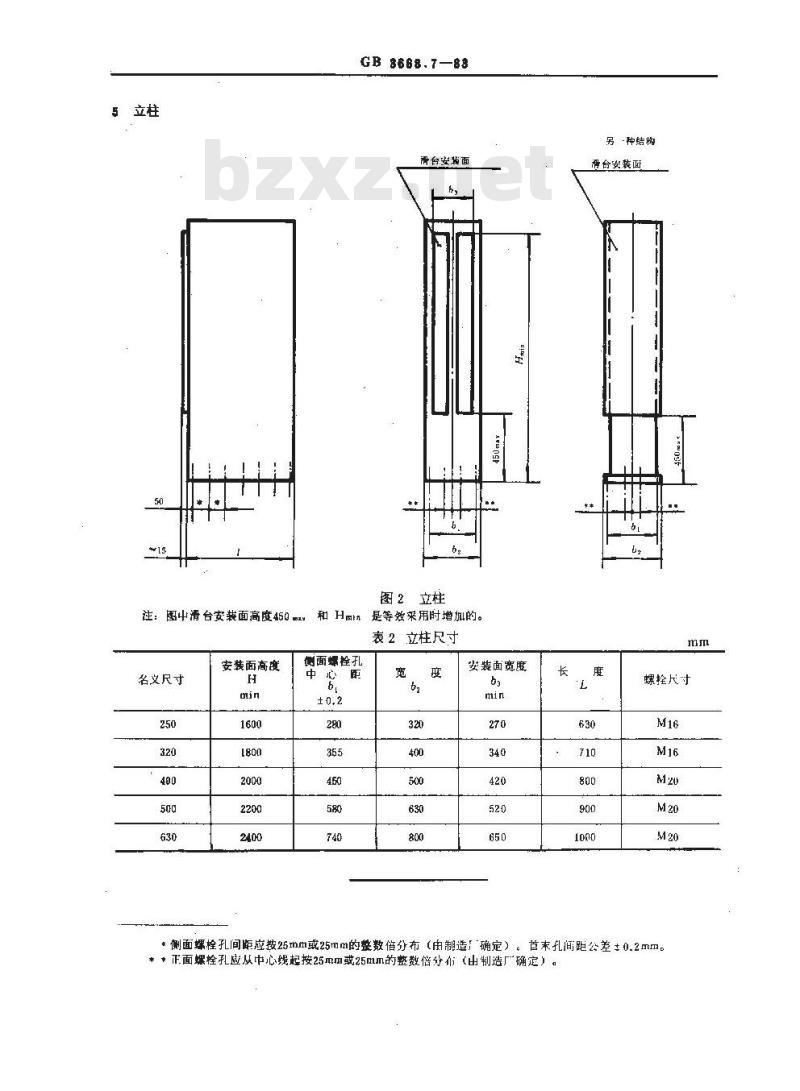

注：图中滑台安装面高度450和Hmn图2立柱
是等效采用时增加的。
表 2立柱尺寸
安装面高度
名义尺寸
面螺栓孔
中心臣
姿装面宽度
另种结构
滑台安装面
螺拴尺寸wwW.bzxz.Net
*侧面螺栓孔间距应按25mm或25mm的整数倍分布（由制造确定）。首末孔间距公差±0.2mm*，正面螺栓孔应从中心线起按25mm或25mm的整数倍分布（出制造厂确定）。GB 3668.1-83

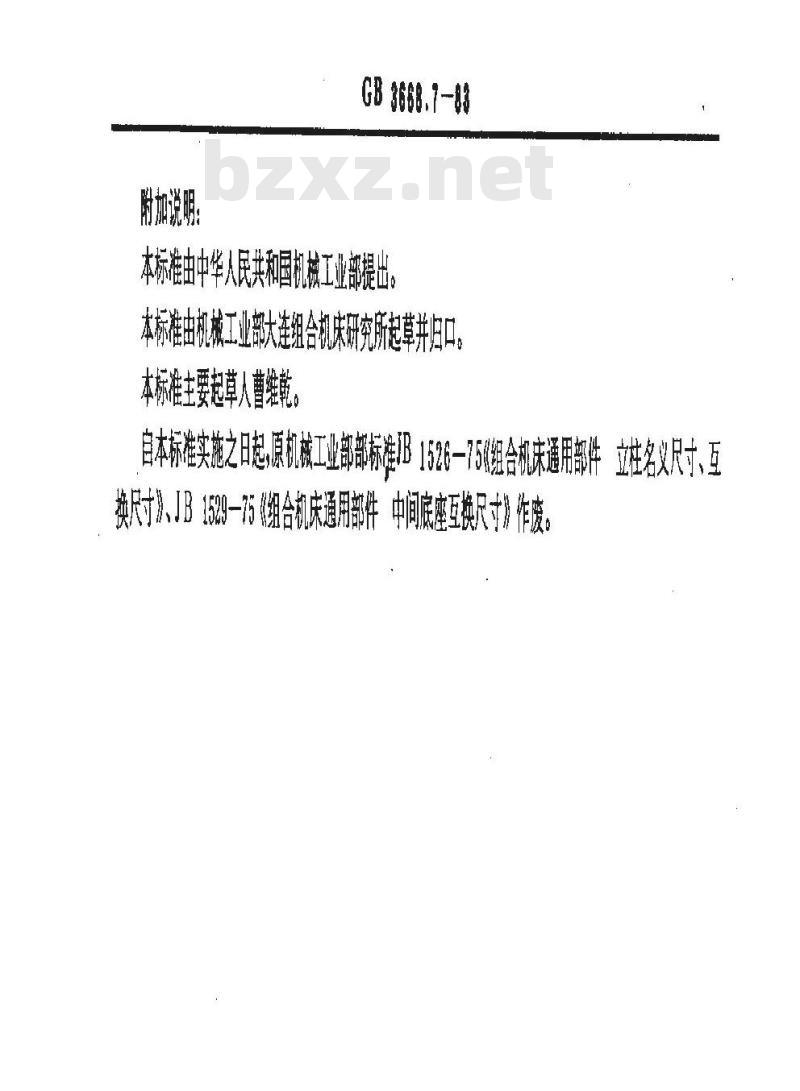

本标准由中华人民共和国机械工业部提出。本标准由机械工业部大连组合机床研究所起草并归口！本标准主要起草人曹维赖。
自本标准实施之日起，原机械工业部标准1B1526-75组合机床通用部件立柱名义尺寸、互换尺寸》、JB1529-75《组合机床通用部件中间底座互换尺寸》作废。
