【国家标准(GB)】 组合机床通用部件 滑台尺寸

中华人民共和国国家标准
组合机床通用部件
滑台尺寸
Modular unlts for machine tool constructhon--slide lts--Dtmesions
本标准等效于ISO2562—1973《组合机床通用部件-1973/修止案1》。
本标准规定了组合机床滑台的有关互换性尺寸。2名义尺寸
名义尺寸规定用滑鞍的宽度W表示。采用下列九种名义尺寸,
125、160、200、250、320、400、500、630和800mm。3尺寸
UDC 621.9-21
GB 3668.4--83
ISO 2562-1973

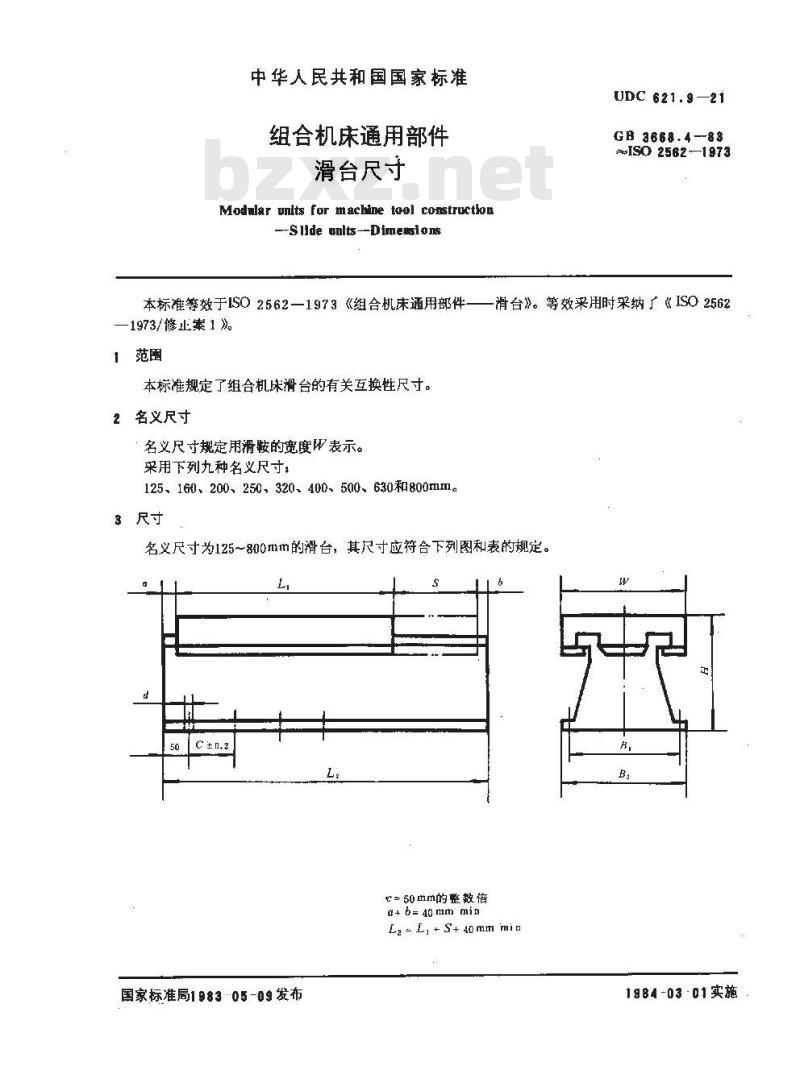

-滑台》。等效采用时采纳「《 ISO 2562名义尺寸为125～800mm的滑台，其尺寸应符合下列图和表的规定，L
国家标准局1983·05-09发布
=50mm的整数倍www.bzxz.net
α+ b= 40mm min
Lg=L, +S+40mm min
1984-03·01实施
名文尺寸
滑鞍宽度
滑鞍长度
GB3668.4-83
滑座长度
注：①滑鞍长度L，可以按R10优法数系碱小一级。行程S可以按R5优先数系增加。
?商度H可以按R20优先数系减少。①孔可出槽代替。
附加说明：
本标准由中华人民共和国机械工业部提出。高度
本标准由机械工业部大连组合机床研究所起草并归口。本标准主要起草人曹维乾。
滑座底面
螺栓孔
中心距
螺栓孔
自本标准实施之日起，原机械工业部部标准JB1521一75《组合机床通用部件滑台参数、互换尺寸》作废。
