【国家标准(GB)】组合机床通用部件多轴箱箱体和输入轴尺寸

本网站发布时间： 2024-08-10 21:13:25

GB/T3668.1-1983
现行
　点击下载此标准

基本信息

标准号：
GB/T 3668.1-1983
标准名称：
组合机床通用部件多轴箱箱体和输入轴尺寸
标准类别：
国家标准(GB)
英文名称：
Dimensions of multi-axis boxes and input shafts for common components of modular machine tools
标准状态：
现行
发布日期：
1983-05-09
实施日期：
1984-03-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
66.31 KB

标准分类号

标准ICS号：
机械制造>>25.060机床装置
中标分类号：
机械>>金属切削机床>>J58组合机床

关联标准

替代情况：
替代JB 1524-1975
采标情况：
＝ISO 2912-73

出版信息

页数：
3页
标准价格：
10.0 元

其他信息

首发日期：
1983-05-09
复审日期：
2004-10-14
起草单位：
大连组合机床所
归口单位：
全国金属切削机床标准化技术委员会
发布部门：
中国机械工业联合会
主管部门：
中国机械工业联合会
相关标签：
组合机床通用部件轴箱输入尺寸

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

GB/T 3668.1-1983 组合机床通用部件多轴箱箱体和输入轴尺寸 GB/T3668.1-1983

标准内容

部分标准内容：

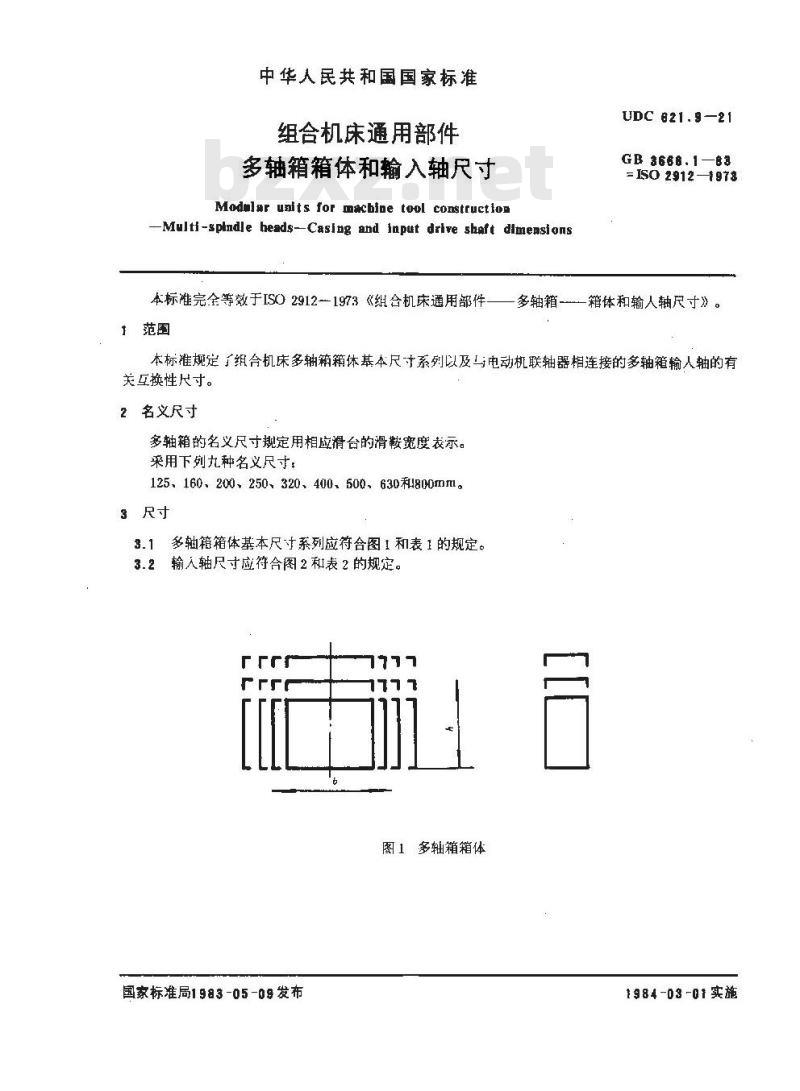

中华人民共和国国家标准
组合机床通用部件bzxZ.net
多轴箱箱体和输入轴尺寸
Modmlar units for machine tool constructlon-Multi-spindle heads-Casing and input drlve shaft dimeasions本标准完全等效于ISO2912-1973《组合机床通用部件范围
多轴箱-
UDC 821. 9—21
GB 3666.1—83
=ISO 29121973
-箱体和输人轴尺寸》。
本标准规定了组合机床多轴箱箱休基本尺寸系列以及与电动机联轴器相连接的多轴箱输人轴的有关互换性尺寸。
2名义尺寸
多轴箱的名义尺寸规定用相应滑台的滑鞍宽度表示。采用下列九种名义尺寸：
125、160、200、250、320、400、500、630和800mm。3尺寸
多轴箱箱体基本尺寸系列应符合图1和表1的规定。3.1
3.2输入轴尺寸应符合图2和表2的规定。rrn
国家标准局1983-05-09发布
图1多轴箱箱体
1984-03-01实施
箱体宽度
GB 3668.183

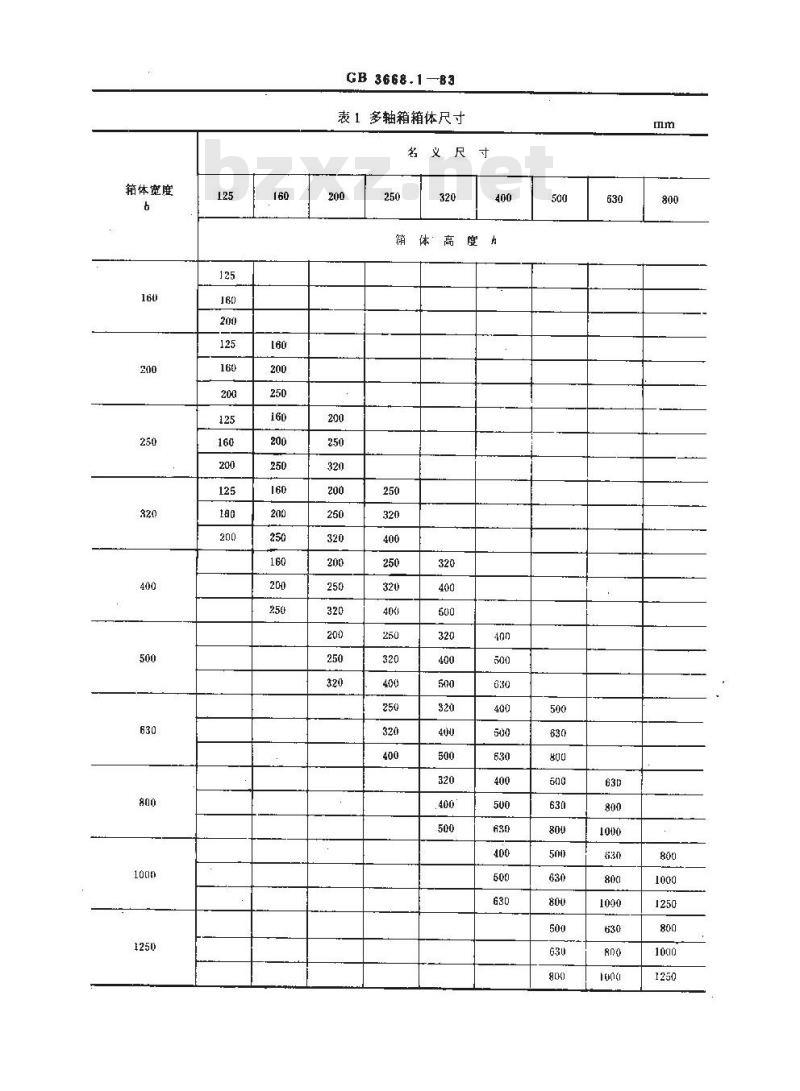

表1多轴箱箱体尺寸
名义尺寸
体高度
名义尺寸
注：①带·为优先采用的尺寸。②安装尺于仪供参考。
附加说明：
GE 3668.1—83

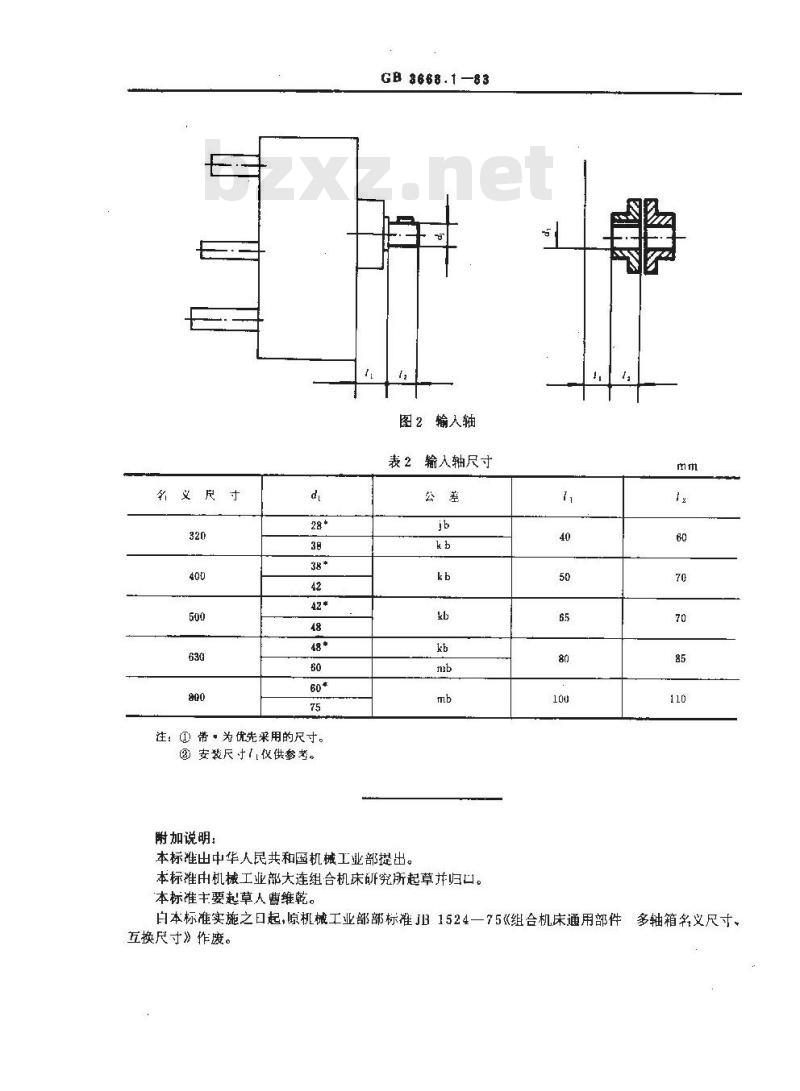

图2输人轴
表2输入轴尺寸
本标准出中华人民共和国机械工业部提出。本标雄由机械工业部大连组合机床研究所起草并归口。本标准主要起草人曹维乾。
白本标准实施之日起，原机械工业部部标准JB1524一75《组合机床通用部件多轴箱名义尺寸五换尺寸》作废。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览
