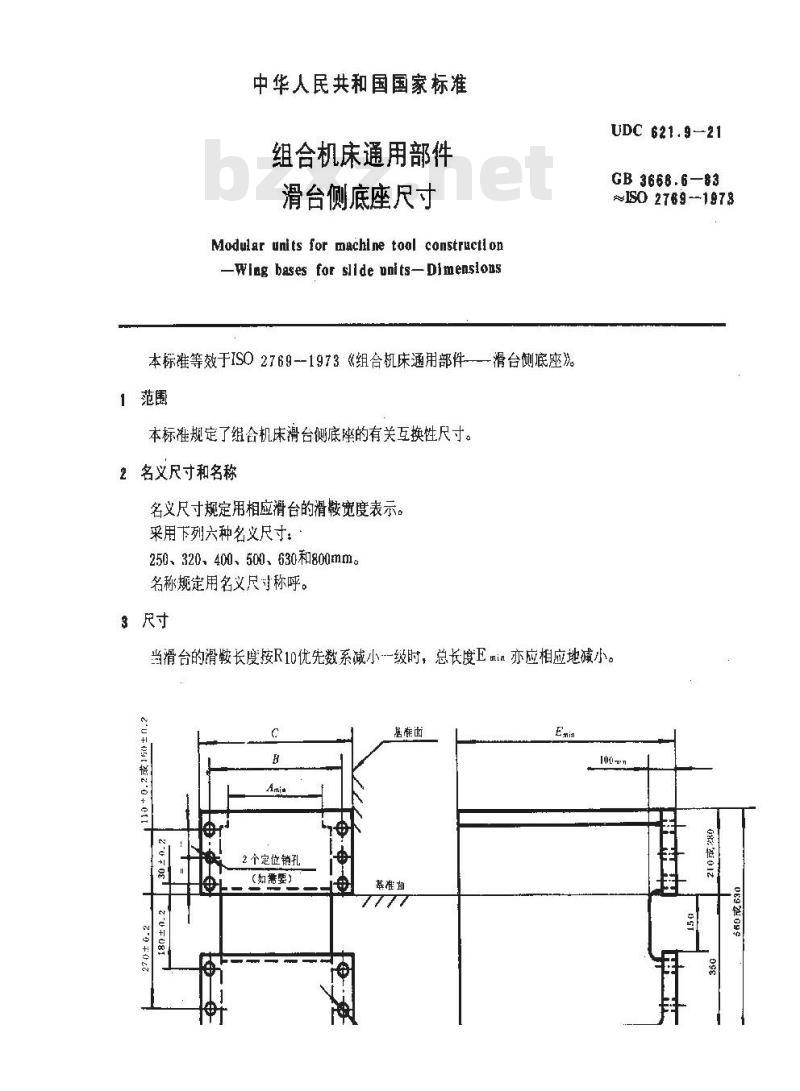

【国家标准(GB)】 组合机床通用部件 滑台侧底座尺寸

中华人民共和国国家标准
组合机床通用部件
滑台侧底座尺寸
Modular units for machlne tool constructlonWing bases for sllde units-Dimensions本标准等效于ISO2769--1973《组合机床通用部件滑台侧底座》范围
本标准规定了组合机床滑台侧底座的有关互换性尺寸。2名义尺寸和名称
名义尺寸规定用相应滑台的滑鞍宽度表示。采用下列六种名义尺寸：
250、320、400、500、630和800mm。名称规定用名义尺寸称呼。
3尺寸
UDC 621.9-21
GB 3668.6—83
~S0 2769-1973
当滑台的滑鞍长度按R10优先数系减小--级时，总长度Enin亦应相应地减小。2+20+01
2个定位销孔
（如需要）
癌扁面www.bzxz.net
基准面
名义尺寸
滑台安装面
螺栓孔
中心距
GB3668.6—83
法兰宽度
注：带+的尺寸IS02769-1973中为1100。附加说明：
本标准由中华人民共和国机械工业部提出。本标准由机械工业部大连组合机床研究所起草并归口。本标准主要起草人曹维乾。
底面宽度
总长度
螺栓尺寸
自本标准实施之日起，原机械工业部部标准JB1525—75《组合机床通用部件侧底座名义尺寸、互换尺寸》作废。
