【国家标准(GB)】 电工电子产品环境试验设备基本参数检定方法 振动(正弦)试验用机械振动台

ICS19.040

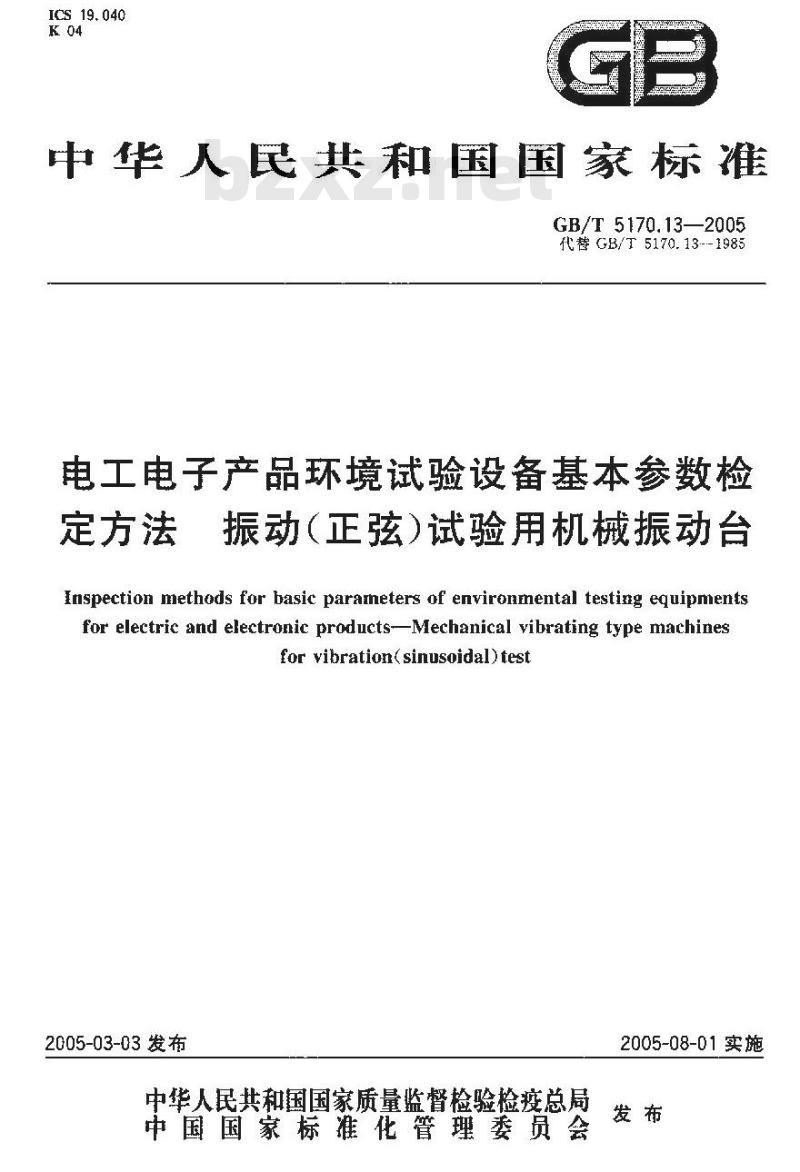

中华人民共和国国家标准
GB/T5170,13—2005
代替 GB/T 5170.13--1985
电工电子产品环境试验设备基本参数检定方法振动（正弦）试验用机械振动台Inspection methods for basic paraneters of environmnental testirg equipmentsfor electric and electronic products-Mechanical vibrating type machinesfor yibration(sinusoidaltest2005-03-03发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2005-08-01实施
GB/T 5170.13—2005

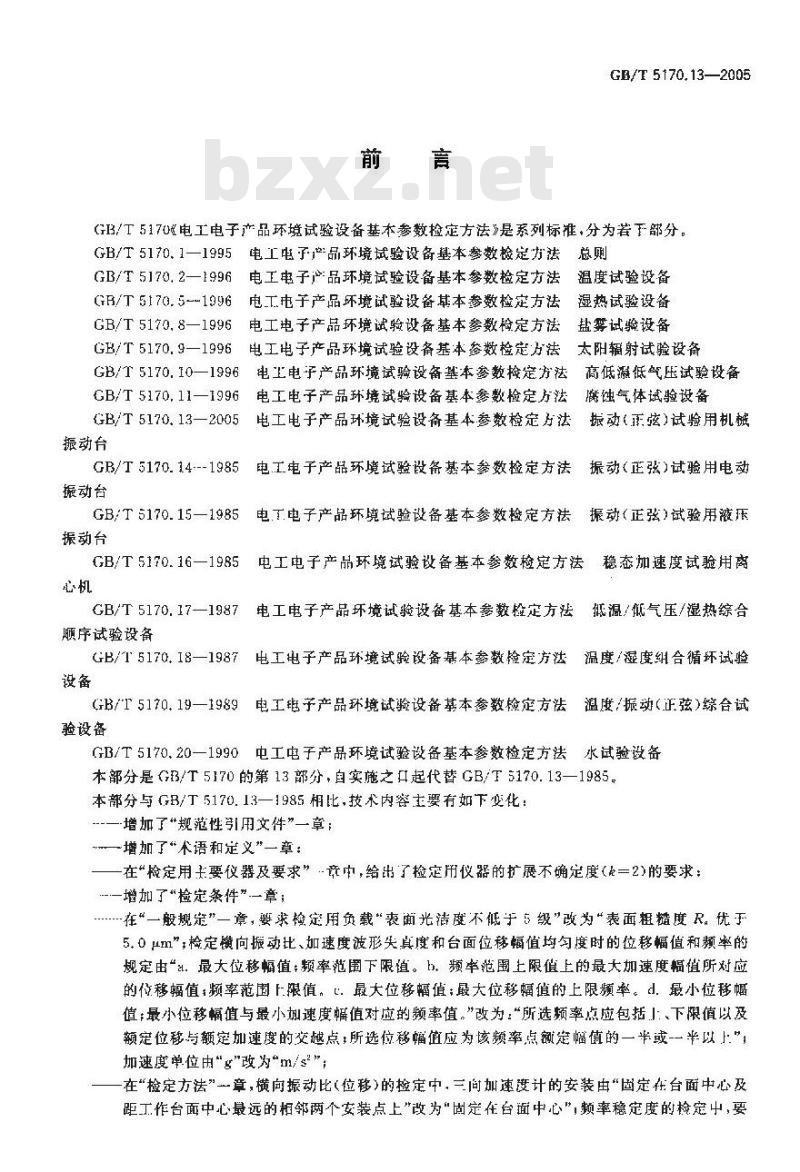

GB/T5170&电工电子产品环境试验设备基本参数检定方法》是系列标准，分为若下部分。GB/T5170.1—1995电工电了品环境试验设备基本参数检定方法总则GB/T 5170, 2—1996
GB/T 5170. 5--1996
GB/T 5170. 81996
GB/T 5170. 9—1996
电工电子产品环境试验设备基本参数检定方法温度试验设备电工电子产品环境试验设备基本参数检定方法湿热试验设备电工电子产品环境试验设备基本参数检定方法盐雾试验设备太阳辐射试验设备
电工电子产品环境试验设备基本参数检定法GB/T 5170. 10—1996
电工电于产品环境试验设备基本参数检定方法商低源低气压试验设备GB/T 5170, 111996
GB/T 5170.13—2005
振动台
GB/T 5170. 14---1985
振动台
GB/T 5170.15—1985
振动台
GB/T5170.16—1985
GB/T 5170. 17—1987
顺序试验设备
电工电子产品环境试验设备基本参数检定方法腐蚀气体试验设备振动（承弦）试验用机械
电工电子产品环境试验设备基本参数检定厅法手电工电子产品环境试验设备基本参数检定方法振动（正弦）试验用电动
电工电子产品环境试验设备基本数检定方法振动（正弦)试验用液胀电工电子产品环境试验设备基本参数检定方法稳态加速度试验用离电工电子产品环境试验设备基本参数检定方法抵温/低气压/湿热综合
GB/T5170.18—1987
电工电子产品环境试验设备基本参数捡定方法温度/湿度纽合循环试验设备
GB/T5170.19—1989电工电子产品环境试验设备基本参数检定方法温度/服动止弦)综台试
验设备
GB/T 5170,20—1990
电工电子产品环境试验设备基本参数检定方法水试验设备本部分是G3/T5170的第13部分，自实施之Ⅱ起代替GB/T5170.13—1985。本部分与GB/T5170.13—1985相比,技术内容主要有如下变化：--一增加了“规范性引用文件”一章；~\一增加了\术语和定义”一章：一在“检定用主要仪器及要求”章中，给出了检定用仪器的扩展不确定度(=2)的要求：…一增加了“检定条件”章
.在“一般规”一章，求检定用负载“表面光洁不低于5级”改为“表面粗糙度R。优于5.0Im”，检定横向振动比、加速度波形失真度和台面位移幅值均勾度时的位移幅值和频率的规定由.最大位移幅值：颖率范围下限值。b频率范围上限值的最大加速度辐值所对应的位移蝠值：频率范围F限值，最大位移幅值；最大位移幅值的上限频率。d.最小位移幅值；最小位移幅值与最小加速度幅值对应的频率值。\改为：“所选频率点应包括1下限值以没额定位秘与额定加速度的交越点；所选位移幅值应为该频率点额定幅值的一半或-一半以\；加速度单位由\g\改为\m/s\”;一在“捡定方法”一章，横向振动比（位移)的捡定中，三间加速度计的安装由“固定在台面中心及距丁作台面中心最远的相两个安装点上”改为“固定在台面中心”，颊率稳定度的检定中，要GB/T 5170.13—-2005

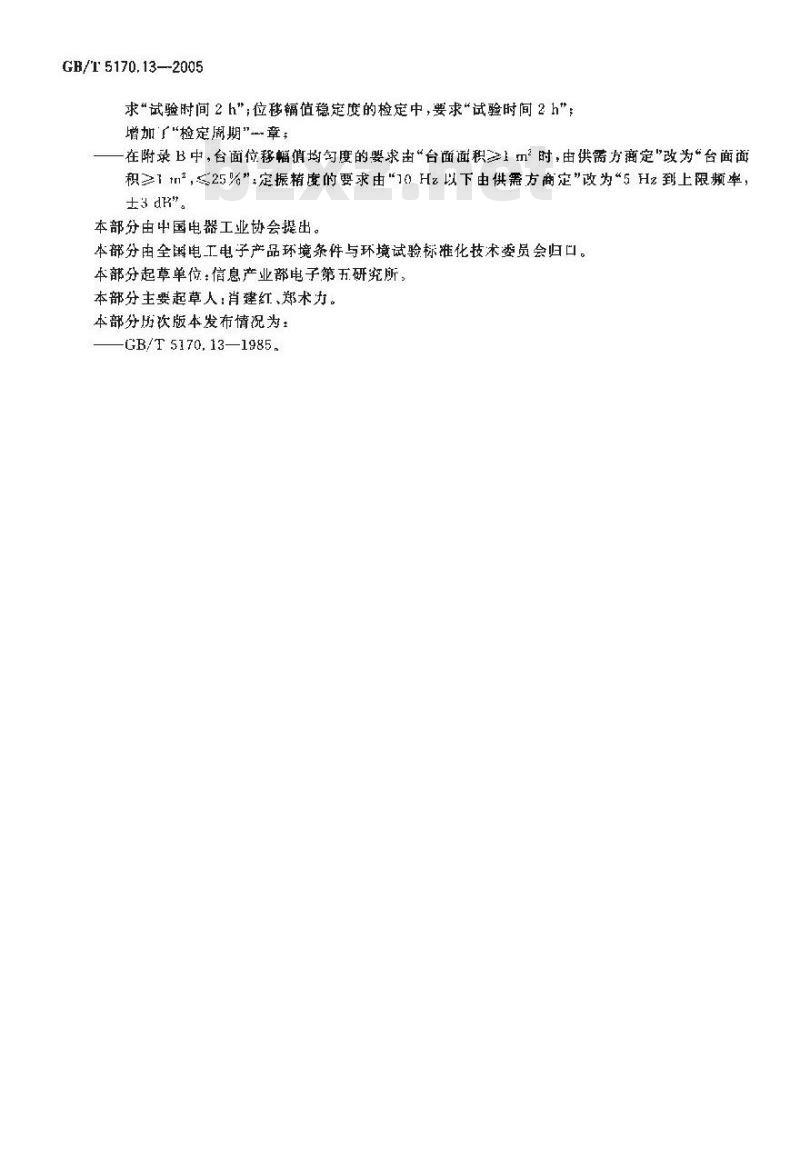

求“试验时间 2 h\;位辐值稳定度的检定中,要求试验时间 2 h\;增加『\检定期\章；
在附录B中，台面位移幅值均句度的要求由“台面面积三1㎡”时，由供需方商定\改为“台面面积≥1 tn\,≤25%”;定振精度的要求由\10 Hz 以下由供需方商定\改为“5 Hz 到上限频率,士$ d。
本部分由中国电器工业协会提出。本部分由全国电工电子产品环境条件与环境试验标准化技术委员会归口。本部分起草单位：信息产业部电子第五研究所。本部分主要起草人：肖建红、郑术力。本部分历次版本发布情况为：
GB/T5170,13—1985.

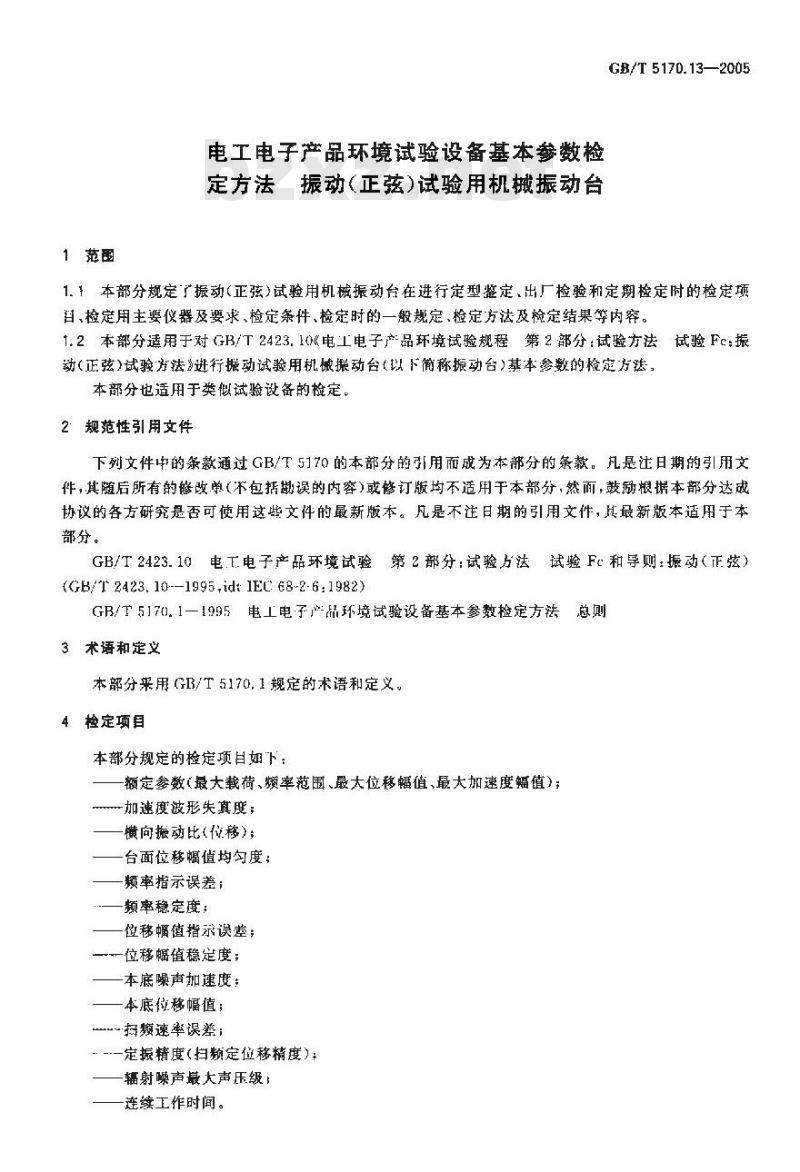

1范圈
电工电子产品环境试验设备基本参数检定方法振动(正弦)试验用机械振动台GB/T 5170.13—2005
1.1本部分规定了振动（正弦）试验用机械振动台在进行定型鉴定出厂检验和定期检定时的检定项日、检定用主要仪器及要求、检定条件、检定时的一般规定、检定方法及检定结果等内容。1.2本部分适用于对GB/T2423.10《电工电子产品环境试验规程第2部分：试验方法试验Fc:振
动(正弦)试验方法》进行搬动试验用机械搬动台(以下简称振动台)基本参数的检定方法。本部分也适用于类似试验设备的检定。2规范性引用文件
下列文件中的条款通过GB/T5170的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括期误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T 2423.10电T.电子产品环境试验第2部分：试验方法试验Fc和导则：振动（正弦）(GB/T 2423.10--1995.idt1EL68-2-6:1982)GB/T5170.1—1995电工电子品环境试验设备基本参数检定方法总则3术语和定义
本部分采用GB/T5170,1规定的术语和定义，4检定项目
本部分规定的检定项目如下：
额定参数（最大载荷、频率范围、最大位移幅值、最大加速度蝠值）：加速度波形失真度;；
一横向振动比（位移）；
一台面位移幅值均勾度；
频率指示误差：
频率稳定度：
位移幅值指示误差；
位移幅值稳定度；
—本底噪声加速度：
一本底位移幅值；
w~扫频速率误差；
一定振精度（扫频定位移精度）—辐射声最大声压级：
连续工作时间。
GB/T 5170.13—2005

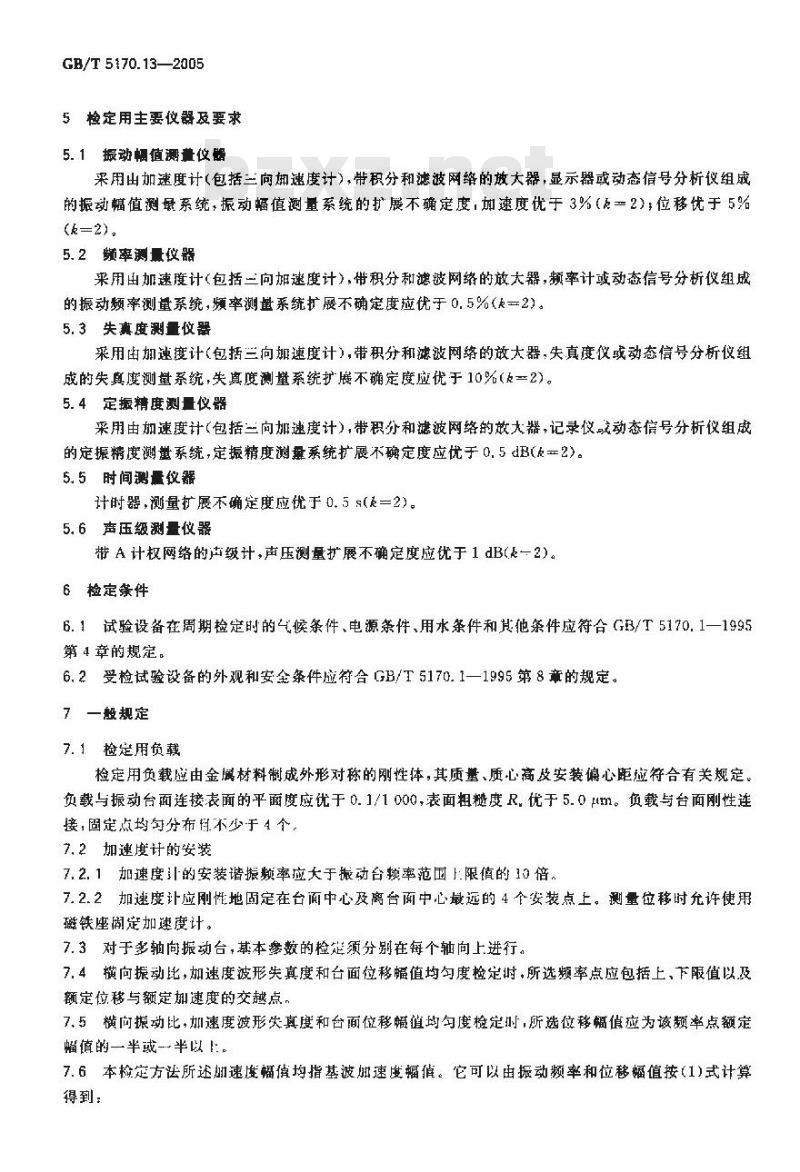

5检定用主要仪器及要求
5.1振动幅值测整仪竭
采用出如速度计（包括三向加速度计），带积分和滤波网络的放大器，显示器或动态信号分析议组成的振动幅值测量系统，振动幅值测量系统的扩展不确定度，加速度优于3%（2），位移优于5%(k=2)。
5. 2频率测量仪器
采用由加速度计（包括二向加速度计），带积分和滤被网络的放大器，频率计或动态信号分析仪组成的振动频率测量系统，频率测量系统扩展不确定度应优于0.5%（k一2)。5. 3失真度测量仪器
采用出加速度计（包括兰向加速度计），带积分和滤波网络的放大器，失真度仪或动态信号分析仪组成的失真度测量系统，失真度测量系统扩展不确定度应优于10%(一2)。5. 4定振精度测量仪器
采用由加速度计（包括三向加速度计），带积分和滤波网络的放大器，记录仪或动态信号分析仪组成的定振精度测量系统，定振精度测量系统扩展不确定度应优于0.5dB（k=2)。5. 5时间测量仪器
计时器,测量扩展不确定度应优于0.5s(=2)。5.6声压级测量仪器
带A计权网络的声级计，声压测量扩展不确定度应优于1 dB(k一2)。6检定条件
6.1试验设备在周期检定时的候条件、电源条件用水条件和其他条件应符合GB/T5170.1一1995第4章的规定。
6.2受检试验设备的外观和安全条件应符合GB/T 5170.1一1995第8章的规定。7一般规定
7.1检定用负载
检定用负载应由金属材料制成外形对称的刚性体，其质量、质心高皮安装偏心距应符合有关规定。负载与振动台面连接表面的平面度应优于0.1/1000，表面粗糙度R.优于5.0m。负载与台面刚性连接：固定点均句分布科不少于A个。7.2加速度计的安装
7.2.1加速度计的安装谐振颊率应大于搬动台赖率范围1限值的10猎。7. 2.2加速度计应刚性地固定在台面中心及离台面中心最远的 4 个安装点上。测量位移时允许使用磁铁座阁定加速度计。
7.3对于多轴向振动台，基本参数的检延须分别在每个轴向上进行。7.4横向振动比，加速度波形失真度和台面位移幅值均勾度检定时，所选频率点应包括上，下限值以及额定位移与额定加速度的交越点，7.5横问振动比，加速度波形失真度和台面位彩幅值均勾度检定时，所选位移幅值应为该频率点额定幅值的一半或半以！。
7.6本检定方法所述期速度幅值均指基波册速度幅值。它可以由振动频率和位移幅值按（1)式计算得到：
α0.039A2
u-基波加速度幅值，单位为米每平方秒（m/s);A位移辐值，单位为毫米(mm）)：f—频率,单位为赫兹(Hz)。
8检定方法
8.1安装负载
GB/T5170.13—2005
根据检定要求选择空载检定或安装检定用负载。检定用负载应满足本部分第了竞的要求。8.2安装传感器
振动台按规定准备完毕，按本部分第7章的求，在振动台台曲或负载上安装抓速度传感器，并连接好测量系统。
8.3额定参数检定
8.3,1在最大位移幅值与最大加速度幅值的交越点上以最大位移幅值定频振动振动台应能正常工作。
8.3.2在類率范围上限值上，以最大加速度幅值对应的位移幅值定频搬动，振动台应能正常工作。8.3.3在频率范画内，以1 nct/min的速率往复自动扫频，位移调至频率范围上限值及振动台最大速度对应的位移幅值，振动台应能正常工作。8.4加速度波形失真度的检定
振动台空载或满载。检定频率值的选取应符合本部分第7章的规定，以振动台在各频率点上额定幅值的~半或一半以上的幅值摄动，测量台面中心加速度信号的请皴失真度，请波分最包含至振动台上限频率的至少5：
8.5横向振动比（位移）的检定
振动台空载或满载。检定频率值的选取应符合本部分第7竞的规定，以振动台在各频率点上额定幅值的一半或一半以上的幅值振动，同时测最台面中心三向加速度诈三个方向的位移幅值，横向掠动比 T按式(2)计算：
T - VA+A× 100%
—横向振动比，%；
A一同次量中主振方向的位移辐值，单位为毫米(mm)，AA，一同次谢量中垂直于土振方向且互相垂直的两个横问位移幅值.单位为毫米（mm)。8.6台面位移幅值均匀度的检定
振动台空载或满载。检定频率值的选取与传感器的安装应符合本部分第7章的规定，以振动台在各频率点上额定幅值的半或半以上的幅值振动，同时测量台面充个位置的位移幅值，台面位移韬值均勾度N按式（3)计算：
式中：
NA = LAmx
N台面位移幅值均匀度，%；
×100%
A一…同次测量中台面中心点的位移幅值，单位为毫米(mm)；[AAmx:
同次测量中台面各安装点的位移幅值相对于中心点的位移幅值的最人偏差的绝对值，单位为毫米(mm)
GB/T 5170.13—2005
频率指示误差的检定
加速度计刚性连接在台面中心，输出经放大器到分析仪。在振动台额定频率范圃内，均匀选取5个以上频率点进行测量.记录振动台频渐示值和分析仪亲值并计算其误差。8.8频率稳定度的检定
加速度计溯性连接在台面或负载中心，输出经放大器连接到分析仪。振动台满载，在振动台最大位移幅值与最人加速度幅值的交越频率或振动台1限频率1：以最大加速度幅值对应的位移幅值作连续定顺握动，每隔15min记录一次分析仪的频率示值，试验时问2h，频率稳定度F按式（4)计算：F. - LAi-l ×100%
武中：
F。频率稳定度,%;
f~~给定的试验频率示值，单位为赫兹（H2)，++++++*.*++
++-++++++-+{ 4
！Afmx|一一各次测量中，分析仪题率示值相对于给定频率值的最大偏差，单位为赫兹（Hz)。或取fkl作为频率稳定度。
8.9位移幅值指示误差的检定
振动台空载，加速度计刚性安装在台面中心。在频率范国的下限值上或振动台的最大位移幅值与最大加速度幅值的交越点.上，在最大位移幅值范围内均匀选取5个位移幅值进行测量，记录振动台位移示值及分析仪示值。位移幅值指示误差。，按式(5)计算：8.=4×100%
式中：
拉移辐值指示误差%；
A.振动台的位移示值,单位为毫米(mm）A,一分析仪的位移示值,单位为磨米(mm)8.10位移幅定度的检定
加速度计刚性连接在台面或负载中心，输出经放大器连接到分析系统。振动台满载，在振动台最大位移幅值与最大加速度幅值的交越频率或动台上限赖率上以最大加速度幅值对应的位移辐值作连续定频振动,每隔15 min记录一次分析仪的位移示值，试验时间2 h，位移幅值稳定度A。按式(6)计算：A. =144|×100%
A.位移幅值稳定度，%，
A,一给定的位移示值,单位为毫米(mm);1>Amx[各次测量中，分析仪位移示值相对于给定位移值的最大偏差，单位为毫米(mm）。8.11本底噪声加速度的检定
加速度计性连接在台面中心，输出经放大器连接到分析系统，分析系统设置测量上限频率为5kHz。振动台空裁位移幅值调牟最小，在额定频率范国内缓慢扫频，记录最大的噪声加速度有效值。8.12本底位移懈值的检定
加速度计刚性连接在台面中心，输出经放大连接到分析系统。振动台空载，位移幅值调至最小，在额定频率范内缓慢扫频记录位移幅值的最大值。8.13扫频速率误差的检定
振动台空载，在额定频率范国内，以1act/min的速率往复白动扫频，位移幅值设为上限频率对应的最大允许值，用计时器测量振动台每扫过1oct的时间,扫频速率误差.按式(7)计算：式中：
a.—扫频速率误差，%：
=×100%
T振动台设定的扫频速率，单位为倍频程每分钟(oct/min)T,\—测量到的实际扫频速率，单位为倍频程每分钟（oct/min）。8.14定搬精度(扫频定位移精度)的检定GB/T5170.13—2005
加速度计刚连接在台面或负载中心，输出经放大器连接到分析系统。振动台空载或满裁，在额定频率范围内，以1oct/min的速率自动扫频，位移幅值为频率上限值上的最大如速度值对应的位移幅值。记录分析系统测量到的位移值波动度，以分贝（H)表示，即为扫频定位移精度。8.15辐射噪声最大声压级的检定振动台空载，在额定频率范围内，以1oct/tin的速率自动挡频，位移幅值为频率上限值上的最大加速度值对应的位移幅值。在距离台体边缘 1 m远的人体高度内用声级计测量并记录A计权最大声压级，
8.16连续工作时间的检定
8.16.1振动台满载，在额定频率范围内，以1oct/min的速率自动扫频，位移幅值为频率.上限值上的最大加速度值对应的位移辐值。振动台在规定的连续工作时间内应能正常工作。8.16.2按8.8和8.10进行测量，振动台在规定的连续工作时间内持续振动。9检定周期
9.1正常使用的设备，每-年至少进行次检定.9.2对设备的重要部位(指对试验条件的变化有直接影的部位）维修或更换后，应即进行检定。9.3设备在安装调试之后或启封重新使用之前均应进行检定，GB/T 5170.13—2005
附录A
（规范性附录）
检定项目的选择
振动台作定型鉴定，出厂/验收检验及定期检定时，若无其他规定，按表A，1选择检定项目。未经定型鉴定的.出厂/验收检验检定项目按定型鉴定项目选取。表 A. 1捡定填目的选择
检定项目
最人载荷
频率获围
最大位移韬值
最大加速度幅值
加速度波形失真度
横向振动比（位移）
台面位秘韬值均瘦
熟率指示误差
额率稳定度
位移幅值指示误差
位移幅道稳定度
本底噪声加速度
本底位移幅值
扑频速率误差下载标准就来标准下载网
扫频定位移幅值精度
辑射噪声最大声压级
连续工作时间
定型鉴定
出厂/验收检验
定期检定
参考条款
注：符号\○\表示必须检定的项目;符号\A\表示批样检查或视情况选趣检定(指检定方或被检定方中任一方提出需检定)的项目。
附录B
（规范性附录）
基本参数允许误差
GB/T 5170,13—2005
如无其他规定，振动台检定时，额定参数要求与型号规格规定一致：其他参数的允许误差参照表 B. 1.
基本参数误差要求
捡定项口
频率指示误差
赖率稳定度
扫频速率误差
位移据值指示误差
位移幅值稳定度
台面位移幅值均钉度
扫额定位移幅值精度
横阿振动比(位移）
速度波形失真
充许误差
5 I[z-~50 Iz:1 IIz+大-f 50 iz: 12%5 Hz--50 Hz:±1 Hz,大于 50 Hz: ±2%.
主动%
.............
台面面积<1m，15%，台面面积≥1m，25%5 Hz到上限频率±3B;10Hz到.F限频率士1dB25%
