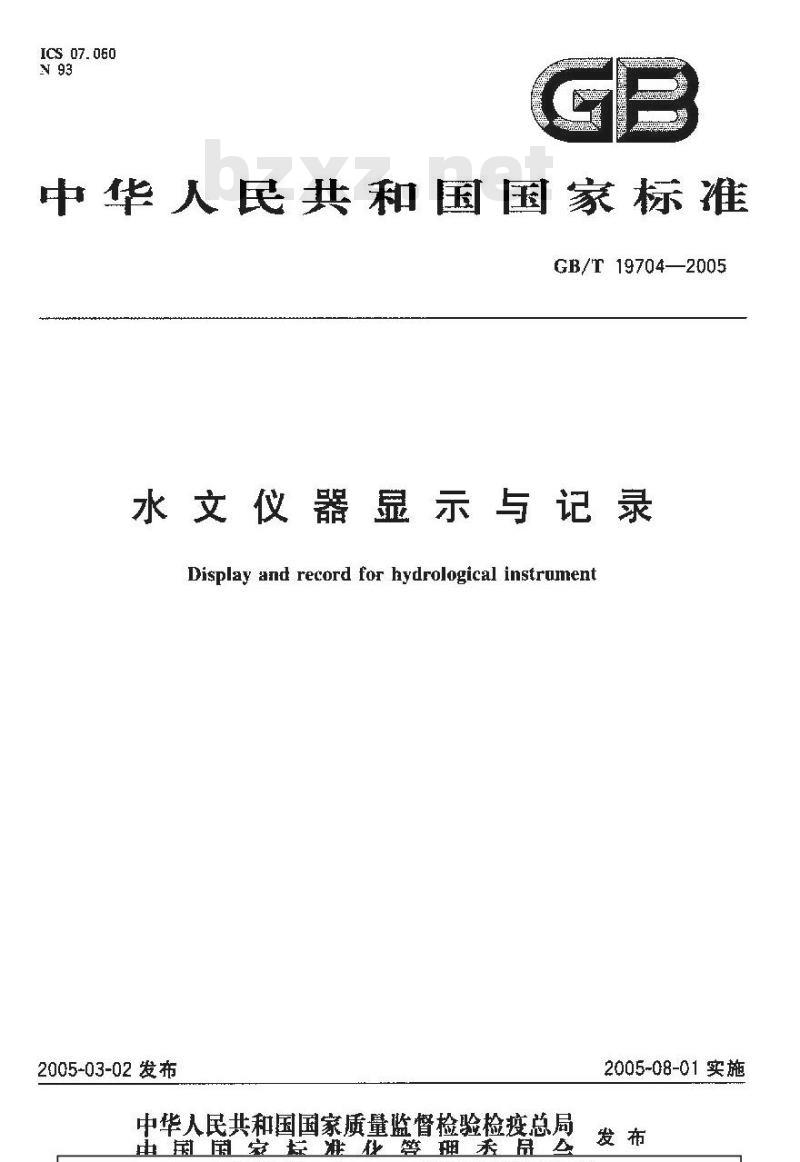

ICS 07. 060
中华人民共和国国家标准
GB/T 19704—2005
水文仪器显示与记录
Display and record for hydrological instrument2005-03-02 发布
中华人民共和国国家质量监督捡验检疫总局中国国家坛准化管珊食公
2005-08-01实施
GB/T19704—2005

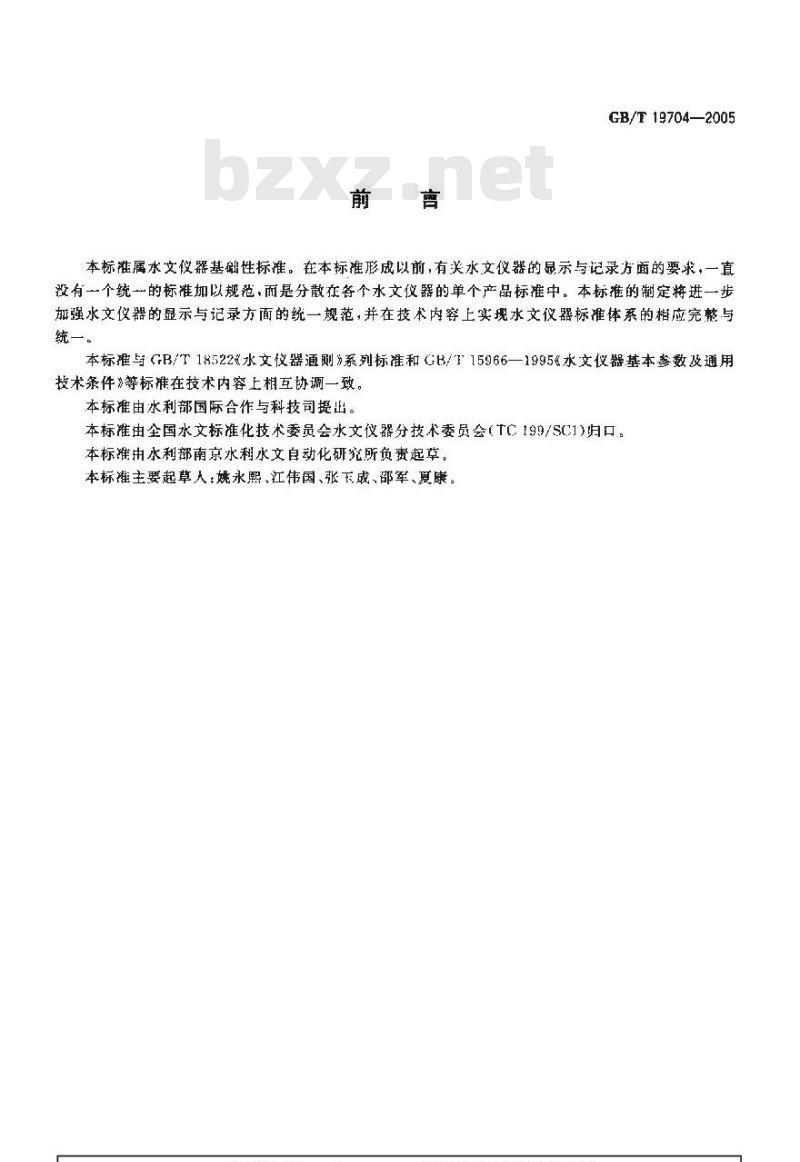

本标准属水文仪器基谢性标准。在本标准形成以前，有关水文仪器的显示与记录方面的要求，一直没有一个统一的标准加以规范，而是分散在各个水文仪器的单个产品标推中。本标推的制定将进一步加强水文仪器的显示与记录方面的统一规范，并在技术内容上实现水文仪器标准体系的相应完整与统一。免费标准bzxz.net
本标雅与GB/T18522《水文仪器通则》系列标准和GB/\15966—1995《水文仪器基本参数及通用技术条件》等标准在技术内容上相互协调一致。本标准由水利部国际合作与科技司提出。本标准由全国水文标准化技术委员会水文仪器分技术委员会(TC199/SC1)归口。本标准冉水利部南京水利水文自动化研究所负责起草。本标雄主要起草人：姚永熙、江伟国、张主成、邵军、夏康客类标准行业资料免费下载1范围

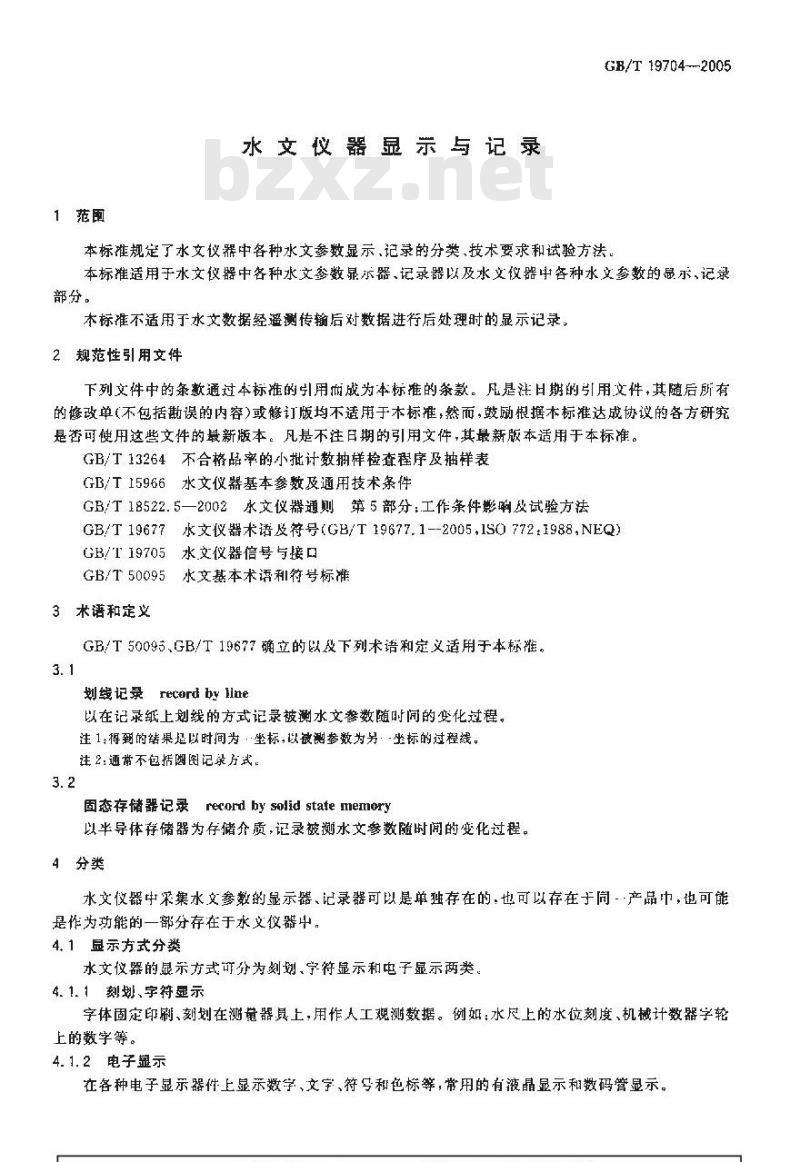

水文仪器显示与记录
GB/T 19704--2005
本标准规定了水文仪器中各种水文参数显示，记录的分类、技术要求和试验方法，本标准适用于水文仪器中各种水文参数显示器、记录器以及水文仪器中各种水文参数的显示，记录部分。
本标准不适用于水文数据经遥测传输后对数据进行后处理时的显示记录2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T13264不合格品率的小批计数抽样检查程序及抽样表GB/T15966水文仪器基本参数及通用技术条件GB/T18522.5—2002水文仪器通则第5部分工作条件影嘲皮试验方法GB/T19677水文仪器术语及符号(GB/T19677.1--2005,1SO 772:1988.NEQ)GB/T19705水文仪器信号与接口
GB/T50095水文基本术语和符号标准3术语和定义
GB/T50095、GB/T19677确立的以下列术语和定义适用于本标准。3.1
划线记录record by Hine
以在记录纸上划线的方式记录被测水文参数随时间的变化过程。注1得到的结果起以时间为坐标，以被测参数为另：坐标的过程线。注2：通常不包括哟图记录方式。3.2
record by solid statememory
固态存储器记录
以半导体存储器为存储介质，记录被测水文参数随时间的变化过程。4分类
水文仪器中采集水文参数的显示器、记录器可以是单独存在的.也可以存在于间-产品中，也可能是作为功能的一部分存在于水文仪器中，4.1显示方式分类
水文仪器的显示方式可分为刻划、宁符显示和电子显示两类4.1.1刻划、宇符显示
字体固定印刷、刻划在测童器具上，用作人工观数据。例如：水尽上的水位刻度、机械计数器学轮上的数字等。
4. 1.2电子显示
在各种电子显示器件上显示数宇、文宇、符弓和色标等，常用的有液晶显示和数码管显示。GB/T19704--2005

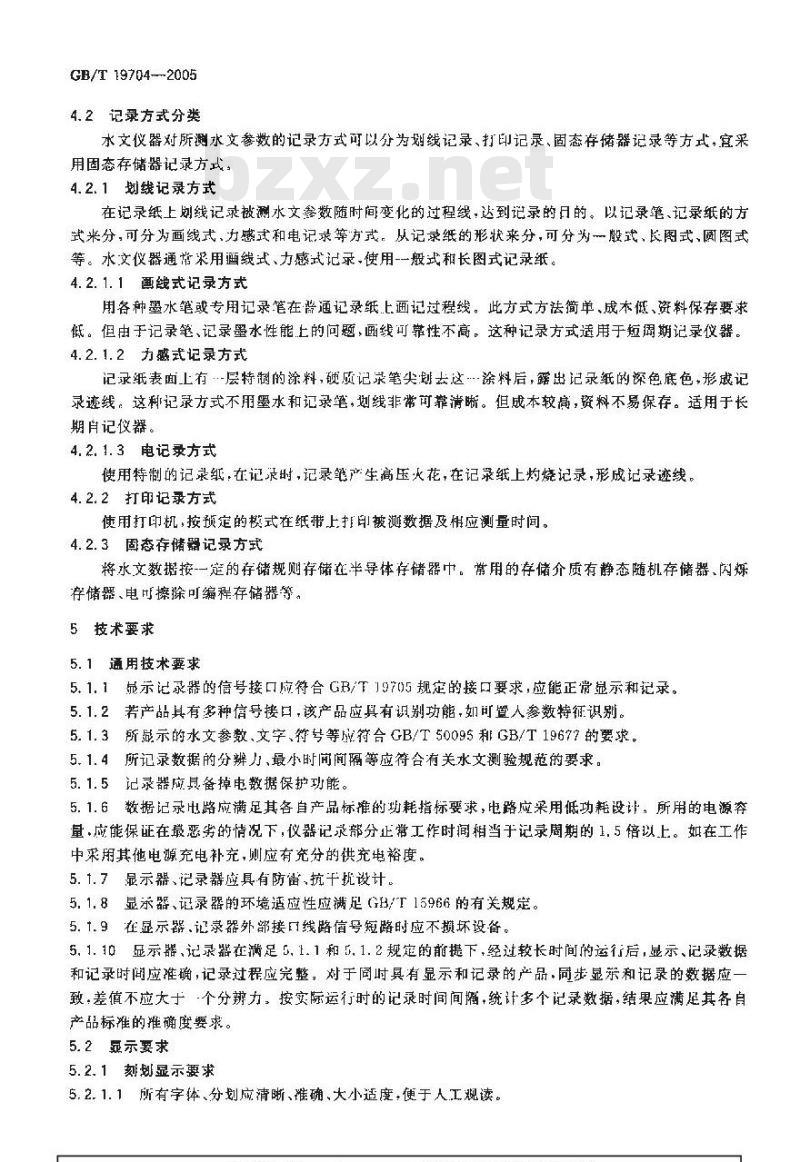

4.2记录方式分类
水文仪器对所测水文参数的记录方式可以分为划线记录、打印记录、固态存储器记录等方式，宜采用固态存储器记录方式：
4.2.1划线记录方式
在记录纸上刷线记录被测水文参数随时间变化的过程线，达到记录的月的。以记录笔、记录纸的方式来分，可分为画线式、力感式和电记录等方式。从记录纸的形状来分，可分为一殷式、长图式、圆图式等。水文仪器通带采用画线式，力感式记录、使用-一般式和长图式记录纸。4.2.1.1画线式记录方式
用各种墨水笔或专用记录管在酱通记录纸.上画记过程线。此方式方法简单、成本低、资料保存要求低。但由于记录笔、记录墨水性能上的问题，画线可靠性不高。这种记录方式适用于短阔期记录仪器。4.2.1.2力感式记录方式
记录纸表面上有·-层特谢的涂料，硬质记录笔尖划去这涂料后，露出记录纸的深色底色，形成记录迹线。这种记录方式不用墨水和记录笔，划线非常可靠清晰。但成本较高，资料不易保存。适用于长期自记仪器。
4.2.1.3电记录方式
使用特制的记录纸，在记录时，记录笔产生高压火花，在记录纸上灼烧记录，形成记录迹线。4.2.2打印记录方式
使用打印机，按预定的模式在纸带上打印被测数据及相应测量时间。4.2.3固态存储器记录方式
将水文数据按一定的存储规则存储在半导体存储器中。常用的存储介质有静态随机存储器、闪烁存储器、电可擦探可编程存储器等。5技术要求
5.1通用技术要求
5.1.1显示记录器的信号接口应符合GB/T19705规定的接口要求，应能正常显示和记录。5.1.2若产品具有多种信号接口，该产品应具有识别功能,如可暨人参数特征识别。5.1.3所感示的水文参数、文字、符号等成符合GB/T50095和GB/T19677的要求。5.1.4所记录数据的分辨方，最小时间间隔等应符合有关水文测验规范的要求。5.1.5记录器应具备掉电数据保护功能。5.1.6数据记录比路应满足其各自产品标推的耗指标要求，电路应采用低功耗设计：所用的电源容量，应能保证在最恶劣的情况下，仪器记录部分止常工作时间相当于记录周期的1.5倍以上。如在工作中来期其他电源充电补充，则应有充分的供究电裕度。5.1.7显示器、记录器应具有防留、抗干扰设计。5.1.8显器、记录器的环境适应性应满足G3/T15966的有关规定。5.1.9在显示器.记录器外部接日线路信号短路时应不揽坏设备。5.1.10显示器、记录器在满足5.1.1和5.1.2规定的前提下，经过较长时间的运行后，显示、记录数据和记录时间应推确，记录过程应完整，对于间时具有显示和记录的产品，同步显求和记录的数据应一致，差值不应大于·个分力，按实际运行时的记录时间间摘，统计多个记录数据，结果应满足其各自产品标准的推确度要求。
5.2显示要求
5.2.1刻划显示要求
5.2. 1. 1所有字体、分划应清晰、谁确大小适度，便于人工观读。GB/T 19704—2005

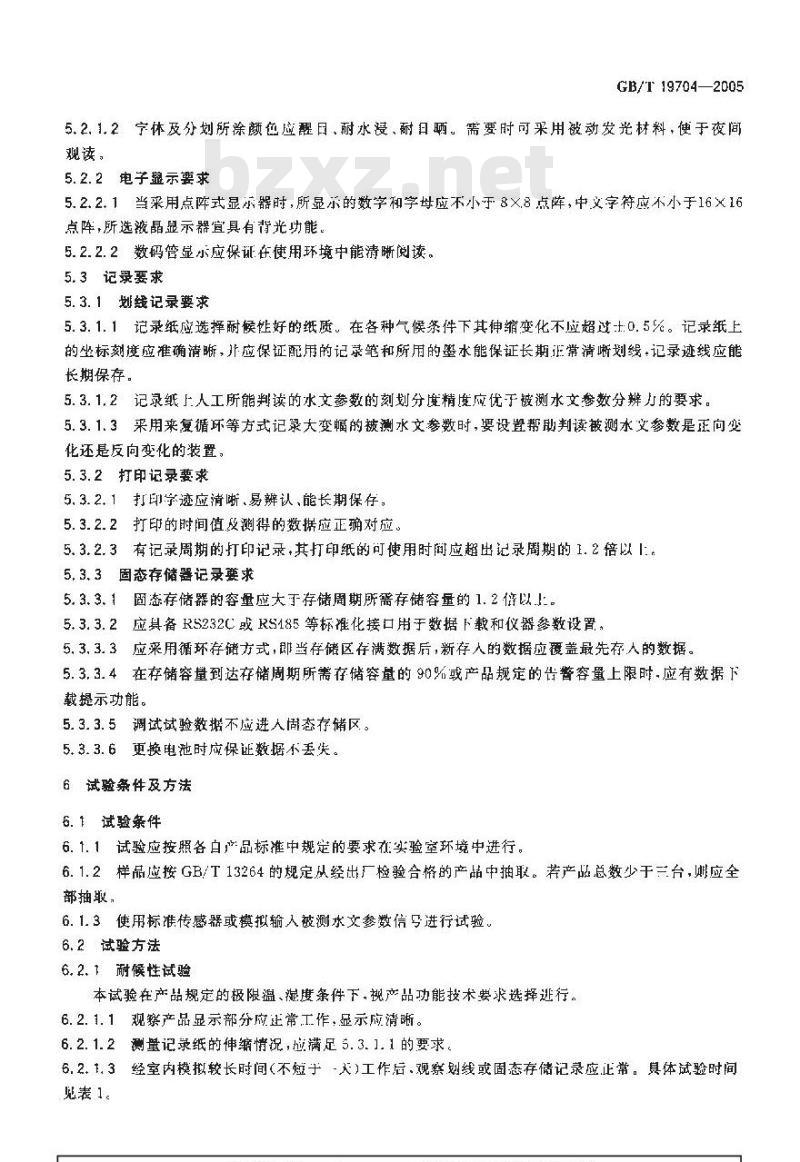

5.2.1,2宁体及分划所涂颜色应醒日、耐水浸、耐日晒。需要时可采用被动发光材料，便于夜间观读，
5.2.2电子显示要求
5.2.2.1当采用点阵式显示器时，所显示的数学和学母应不小于8×.8点阵，中文字符应不小手16×16点阵，所选被晶显示器宣具有背光功能。5.2.2.2数码管显示应保证在使用环境中能清晰阅读。5.3记录要求
5.3.1划线记录要求
5.3.1.1记录纸应选择耐候性好的纸质。在各种气候条件下其伸缩变化不应超过士:0.5%。记录纸上的然标刻度应准确清晰，应保证配用的记蒙笔和所用的壁水能保证长期让常清晰划线·记录迹线应能长期保存。
5.3.1.2记录纸上人工所能判读的水文参数的刻划分度精度应优于被测水文参数分辨力的要求。5.3.1.3来用来复循环等方式记录大变幅的被测水文参数时，要设置帮助判读被测水文参数是正向变化还是反向变化的装置，
5.3.2打印记录要求
5.3.2.1打印字迹应清晰.易辨认，能长期保存，5.3.2.2打印的时间值及测得的数据应正确对应。5.3.2.3有记录周期的打印记录·其打印纸的可使用时间应超出记录周期的1.2倍以15.3.3固态存储器记录要求
5.3.3、1固态存储器的容量应大下存储周期所需存储容量的1.2倍以。应具备RS232C或RS185等标准化接口用于数据下载和仪器参数设置：5. 3. 3. 2
应采用循环存储方式，谢普存荐储区存满数据后，新存人的数据应覆盖最先存人的数据，5. 3. 3. 3
5.3.3.4在存储容量到达存储周期所需存储容量的90%或产品规定的告警容量上限时-应有数据下载提示功能。
5.3.3.5调试试验数据不应进人固态存储区。5.3.3.6更换电池时应保证数据不丢失。6试验条件及方法
6.1试验条件
6.1.1试验应按照各白产品标准中规定的要求在实验室环境中进行，6.1.2样品应按GB/T13264的规定从经出厂检验合格的产品中抽取。若产品总数少于三台，娜应全部抽，
6.1.3使用标准传感器或模拟输人被测水文参数信孕进行试验。6.2试验方法
6.2、1耐候性试验
本试验在产品规定的极限温、凝度条件下，视产品功能投术要求选择行。6.2.1.1观察产品显示部分应正常工作，显示应清晰。6.2. 1.2测量记录纸的伸缩情况,应满足 5.3. 1. 1 的要求。6.2.1.3经室内模拟较长时间（不短于天)工作后、观察划线或固态存储记录应正常。具体试验时间览表1。
GB/T 19704—2005
记求阖期
表 1 试验时间表
试验间
单位为天
6.2.1.4固态存储器用计算机读出的数握与人工通过显示器调读的数据进行比较，不应有错数、多数，漏数现象存在；重复读出的数据应一致。6.2.2准确性试验
室内模拟输人水文参数和变化过程。按产品技术要求，经过相应时间(见表1)的试验运行后，读观漫产品的显求试录数据，并和输人及变化过程作较，显示数据应确，试录对程和时间记录应雅确、完整，并满足5.1.10的规定，6.2.3信号、接口造应性试验
连接符合输人标准的信号,产品应正确可靠地显示、记录相应输人参数，并满足 5, 1.1、5.1,2、5.1.3和5.1.4的规定，
6.2.4抗于扰试验
6.2.4.1产品如不具有抗严扰功能，仍应进行适当的抗干扰试验，可参照G3/T18522.5—2002中6.7的规定选择合适方法进行试验。在试验的同时，产品施能正确显示并记录正常的输人信号。6,2.4.2产品如具有抗干扰功能，应按产品要求进行抗干扰试验。在施如相应的于扰信号时，产品应能正确显示并记录正常。
6.2.5电源试验
6.2.5.1将电源电调至产品允许的电源电压变化范围极端值，此时产品应正常工作。6.2.5.2在产品规定的工作条件下检测产品的功耗，应符合5.1.6的规定。6.2. 5. 3对长期自动T.作的记录器,检测其供电电源的容量，应符合 5. 1. 6 的规定。
