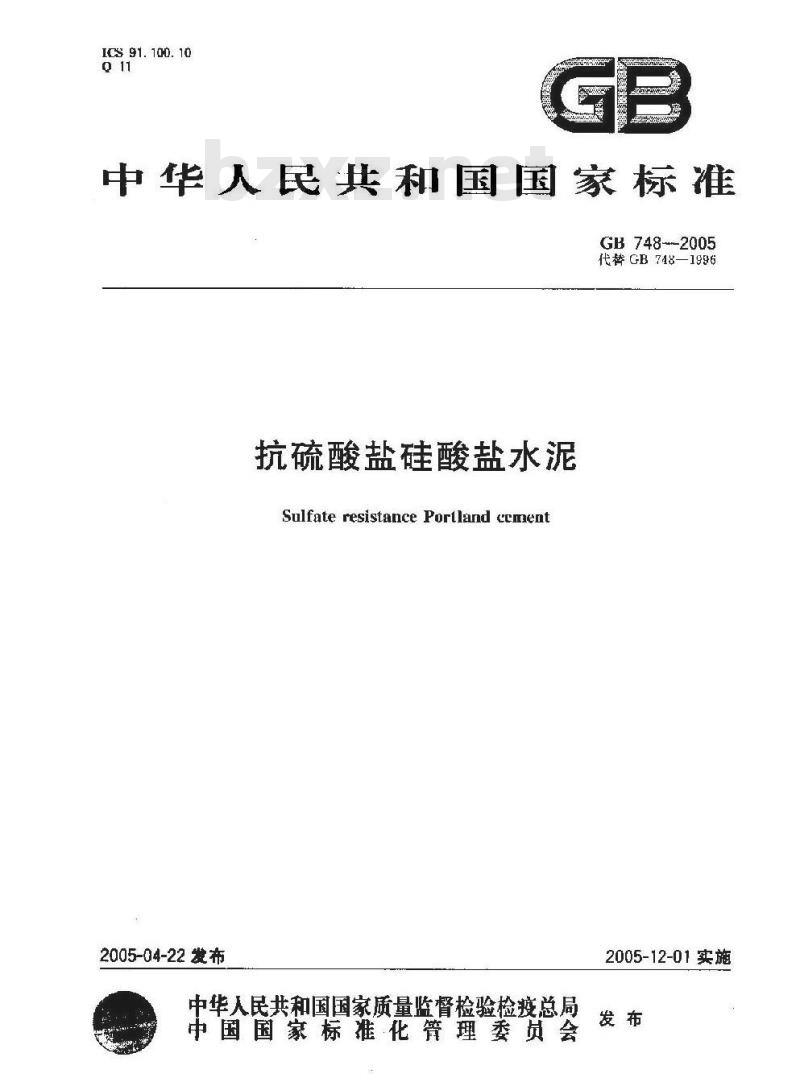

【国家标准(GB)】 抗硫酸盐硅酸盐水泥

ICS 91. 100. 10
中华人民共和国国家标准
GB 748---2005
代替 GB 748—1996
抗硫酸盐硅酸盐水泥
Sulfate resistance Porlland crment2005-04-22发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2005-12-01实施
本标准中第7. 1条至第7. 9 条为强制性的条款,其余为推荐性的条款。GB748-2005
木标准参考ASTMC150—99a%波特兰水泥（型、V型水泥）,J1SR5210-1907波特兰水泥（抗硫酸盐波特兰水泥），DIV1164:2000-11特种水泥》和BS4027:1996抗硫腰盐波特兰水泥。本标准代替GB748—19S5%抗酸盐硅酸盐水泥》，本标准与GB748—1996相比主要变化如下：-增加了材料要求(本版的第5章)一水泥标号改为强度等级（1996年版的第5章；本版第6章）；增加了水泥抗硫酸盐性能指标(木版的？.11条)！水泥强度检验方法用GB/T176711999水泥胶砂强度检验方法（ISO法）>代替GB/T177—1985水泥胶砂强度检验方法》（1996年版的7.6条：本版的8.9条）；-取消了GB749--1965*水泥抗硫酸盐侵蚀试验方法，采用了GB/T7492001硅酸盐水泥在
硫酸带环境中的谐在膨胀性能试验方法》（1996年版的附录的A.4；本版的8.11条），取消了附录A(1996年版的附录A)本标准出中国建筑材料工业协会提白。本标准由全国水泥标准化委员会（SAC/TC184)归口。本标准负责起草单位：中国建筑材料科学研究院。本标准参加起草单位：青海省特种水泥有限贡任公司、四川嘉华企业（集闭）股份有限公司、甘肃祁连山水泥股份有限公司，山西省闸喜县第二水泥有限公元、山东华银特种水泥股份有限公司、湖南石门特种水泥有限公司、四川灾江规矩特性水泥有限公司、山东铝业公司水汽厂、戎都嘉华特种工程材科有限公司。
本标准主要起草人：岳云德、虎平、李生饪、溢得明、洪清香、杨祥、翰庆、温海龙。本标准所代替标准的万次版本发布情况为：GB 7481996,GB 748—1983,GB 748—1255-1
1范围
抗硫酸盐硅酸盐水泥
GB748-—2005
本标准规定了抗硫酸盐硅酸盐水泥的分类，术语和定义、材料要求、强度等级、技术要求、试验方法检验规则、包装、标志、运输与忙存。本标准适用于抗硫酸盐硅酸盐水泥2规范性引用文件
下列条文中的条款通过本标准的可用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容或修订版均本标准·然而，鼓励根据本标准达成协议的各方研究活用于
是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T176水泥化学分析方法（GB/T176GB/T749
GB/T750
GB/T1346
680:1990)
硅酸盐水泥在硫酸盐环境中的潜在膨胀性能试验方法水滤用蒸安定性试验方法
）标准稠度用水量、凝结时间、安定性检验方法（GB/T3462001，eqvISO9597：GB/T5488膏和硬石膏
GB/T807
GB9774
GB12573
水泥比表面积测定方法勃氏法
水泥包装袋
大泥取样方法
GB/T1761
JC/T667
水泥胶砂强度检验方法（ISO法）（GB/T17671—1999，idSO679：1989）水泥助磨剂
按其抗硫酸盐
生能分为中抗硫酸盐硅酸盐水泥、高抗硫酸盐硅酸盐水泥两类ONY
术语和定义
本标准采用下列术语利
Moderate sulfate resistance Pontland cement4.1中抗硫酸盐硅酸盐水泥
以特定矿物组成的硅酸盐水泥熟料，加人量石高，磨细制成的具有抵抗中等浓度硫酸根离子侵蚀的水硬性胶凝材料，称为中抗硫酸盐硅酸盐水泥。简称中抗硫酸盐水泥，代号P·MSR。High sulfate resistanee Portland cement4.2高抗硫酸盐硅酸盐水泥
以特定矿物组成的硅酸盐水泥熟料，加入适量石膏，磨细制成的具有抵抗较高浓度硫酸根离子侵蚀的水硬性胶凝材料.称为高抗硫酸盐硅酸盐水泥。简称高抗硫酸盐水泥，代号P·HSR。5材料要求
5.1硅酸盐水泥熟料
以适当成分的生料，烧至部分熔融，所得的以硅酸钙为主的特定矿物组成的硅酸盐水泥熟料。5.2石膏
天然石膏：符合GB/T5483中规定的G类或A类二级（含）以上的石膏或硬石膏。1
GB748—2005
工业副产石膏：工业生产中以碗酸钙为土要成分的产品。采用工业副产石膏时，应经过试验，证明对水泥性能无害。
5. 3助磨剂
水泥粉弊时允许加入助鹿剂,其加人量应不超过水泥质量的1%,助脚剂应符合JC/T 667 的规定。6强度等级
中抗巯酸盐水泥和高抗酸盐水泌强度等级分为32.5、42.5。7技术要求
7.1硅酸三钙和铝酸三钙
水泥中硅酸一钙和铝酸三钙的含量应符合表 1规定,表 水泥中硅酸三钙和铝酸三钙的含量(质量分数）分
中抗硫酸盐水泥
高抗梳酸盐水泥
烧失量
硅酸三合星(质分数）
水泥中烧失量应不大于3.0为。
7.3氧化镁
水泥中氧化链的含量应不大于5.0%。铝酸三钙含量（质量分数）
如果水泥经过压蒸安定性试验合格.则水泥中氧化镁的含量允许放宽到6.0%。7. 4 三氧化硫
水泥中三氧化硫的含量应不大于2.5光。7.5不溶物
水泥中的不溶物应下人于1.50听。7.6比表面积
水泥的比表百积应天小干280m2/kg。7.7凝结时间
初疑扇不尺于45mil,终避应不迟丁101。7.8 安定性
用煮法检验，必须合格。
7.9强度
水泥强度等级按规定龄期的抗压强度和抗折强度来刷分，各龄期的抗压强度和抗折强度应不低于表2 数值。
表 2水泥的等级与各龄期的强度分
中抗硫酸盐水泥，
高抗酸盐水泥
7.10碱含量
强度等级
抗压强度
单堂为兆帕
抗护强度
水泥中碱含量出供需双方商定。若使用活性骨料，用户要求提供低碱水泥时：水泥中的碱含量按2
wNa,0)+0, 6t8u(K,0)计笋应下大于 0 30%。7. 11 抗硫酸盐性
中抗统酸盐水泥14线膨涨率虚不大于0.060%。高抗硫酸盐水泥14寸线膨涨率应不大于0.040%。8试验方法
白.1硅酸三钙和铝酸三钙
群酸三钙的含量安式(1)和铝酸二钙的含量按式(2)由水泥化学成分计算：GB 748--2005
u(JCa0). SiO) --4. t7(m[CaO) -mt f CaO)) - 7. 6cm(SiO,1 - 6. 72a(Al,0)- 1. 43w(Fe,O,) * 2. 8ja(SO,)t3Ca0 . A.,O,) -2. 6s(u(Al.O,) -0. G4atFeO,)式中：
w(3Ca0 - Si0.)
a(3C0+Al,0,)
m(Cao)
a(f Cao)-
水泥中石酸二钙的含量，单位为质量分数()；水泥中铝酸三钙的含量，单位为质量分数（不）水泥巾氧化钙的含量，单位为质量分数（%）；水泥巾游离氧化钙的含，单位为质量分效（%)；w(si0)）永泥中二氧化硅的含显，单位为质量分数（)w（Al.O）一一永泥中一氧化二铝的含量，单位为质星分数（%），atFe.)-
水泥中氧化二铁的含量，单位为质量分数（%)：水泥中三氧化硫的含量,单位为质量分数(%)。.(1)bZxz.net
水泥中氧化钙(CaO)、m-氧化硅（SiO,）三化二铝（AlO,）,二氧化二铁(Fe2O）游离氧化钙(f CaO)按CB/T 176进行
8.2烧失量
按GB/T 176 进行。
8.3氢化镁
按 GB/T 176 进行,H中压蒸安定性按 GB/T 753 进行,压蒸膨胀率应不大于 0. 80%,8.4三氧化硫
按 GB/T 176 进行。
8.5不溶物
按 GB/T 175 进行,
8.6 比表面积
按GB/T8074进行
8.7凝结时间
按 GB/T 1346 进行。
8.8 安定性
按CBT1316进行。
8.9强度
按GB/T17671行。
8. 10碱含量
水泥中氧化钠(NE.O)、氧化钾（K,O)接CB/T176进行。8. 11 抗硫酸盐性
按GR/T 749 进行。
9检验规则
9.1编号及取样
野羽镜
水泥出厂前按同品种、同强度等级编号和取样。袋装水泥和散装水泥应分别进行编号和取样。每一编号为一取样单位，水泥出厂编号按水泥厂年生产能力规定：60万t以上，400t为一编号；
30万t~60万t，300t为一编号，
10万t~30万t.200t为一编号：
10万t以下，100t为一编号。
取样方法按GB12573进行。当散装水泥运输工具的容量超过该厂编号吨数时，允许该编号的数量超过取样规定吨数
取样应有代表性，可连续取，亦可从20个以上不部位取等量样品，总量至少12kg9.2检验分类
9.2.1出厂检验
7.9的技术要求，用户对碱含量有要求时还应包括7.10。9.2.2型式检验
型式检验项目
有下列情况
7.11规定的技术要求。
应进行型式检验：
a）新产品式制定型鉴定；
b）正式生
如材料、工艺有较大改变，可能影响产品性能时：）正常生心时，每季度检验一
d）产品长期售产后，恢复生产时；e）国家质皇监督检验机构提出检验要求时9.3出厂水泥
出厂水泥应保证强度等级和符合本标准的有关技术要求9.4废品与不合格品
9.4.1废品
凡氧化镁、初凝时间安定性中的任一项不符合本标准规定时均为废品。9.4.2不合格品
凡硅酸三钙、铝酸一钙三氧化硫，比表面积终凝时间、不溶物和烧失量中的任一项不符合本标准规定和强度低于商品强度等级的指标时为不合格品。水泥包装标志中水泥品种、强度等级、生产者名称和出厂编号不全的也属于不合格品9.5试验报告
试验报告内容应包括本标准规定的7.1~7.9的各项技术要求及试验结果、助磨剂、工业副产石膏，属旋窑或立窑生产。当用户需要时，水泥厂应在水泥发出日起7d内寄发出除28d强度以外的各项试验结果。28d强度数值，应在水泥发出日起32d内补报。9.6交货与验收
9.6.1交货
交货时水泥的质量验收可抽取实物试样以其检验结果为依据，也可以水泥厂同编号水泥的检验报告为依据。采取何种方法验收由买卖双方商定，并在合同或协议中注明9.6.2验收
9.6.2.1以抽取实物试样的检验结果为验收依据时，买卖双方应在发货前或交货地共同取样和签封。取样方法按GB12573进行，取样数量为20kg，缩分为二等份。一份由卖方保存40d，一份由买方按本4
标准规定的项目和方法进行检验。在40d以内，买方检验认为产品质量不符合本标准要求，而卖方又有异议时，则双方应将卖方保存的另一份试样送省级或省级以上国家认可的水泥质量监督检验机构进行仲裁检验。9.6.2.2以水泥厂同编号水泥的检验报告为验收依据时，在发货前或交货时买方在同编号水泥中抽取试样，双方共同签封后保存三个月：或委托卖方在同编号水泥中抽取试样，签封后保存三个月。在三个月内，买方对水泥质量有疑问时，则买卖双方应将签封的试样送省级或省级以上国家认可的水泥质量监督检验机构进行仲裁检验。10包装、标志、运输与贮存
10.1包装
水泥可以袋装或散装。袋装水泥每袋净含量50g日不得少于标志质量的98%；随机抽取20袋CHINA
总质量应不少于1000kg。
则规定。
水泥包装袋应符合
10.2标志
其他包装形式由供需双方协商确定，但有关袋装质量要求，必领符合上述原的规定
标明：产
品名称，代号，净含量
强度等级，生产许可证编号、生产者名称和地址，出水泥袋上应清楚
厂编号，执行标准号
包装袋两侧应印有水泥名称和强度等级，印刷采用黑色。包装年、月、日。
散装运输时应提交
10.3运输与购存
水泥在运输与
袋装标志相同内容的卡片
时不得受潮和混人杂物，不同品种和强度等级的水泥应分别贮存，不得混杂。S
GB 748-2005
华人民共和禹
国家标准
抗硫酸盐硅酸盐水泥
GB 748—2055
中国标准出忻社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址 hzchs.com
电话15832394668517548
中国标准出版社素皇岛印制广印制齐地新华书店经销
开本890×1230
印张 C.75
字数12千字
2005 年 6 月第一版
2005 年 6 月第一次印则
书号：155066：--22581
如有印装差错
定价10.00元
由本社发行中心调换
版权专有侵权必究
举报电话：(010)68533533
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
