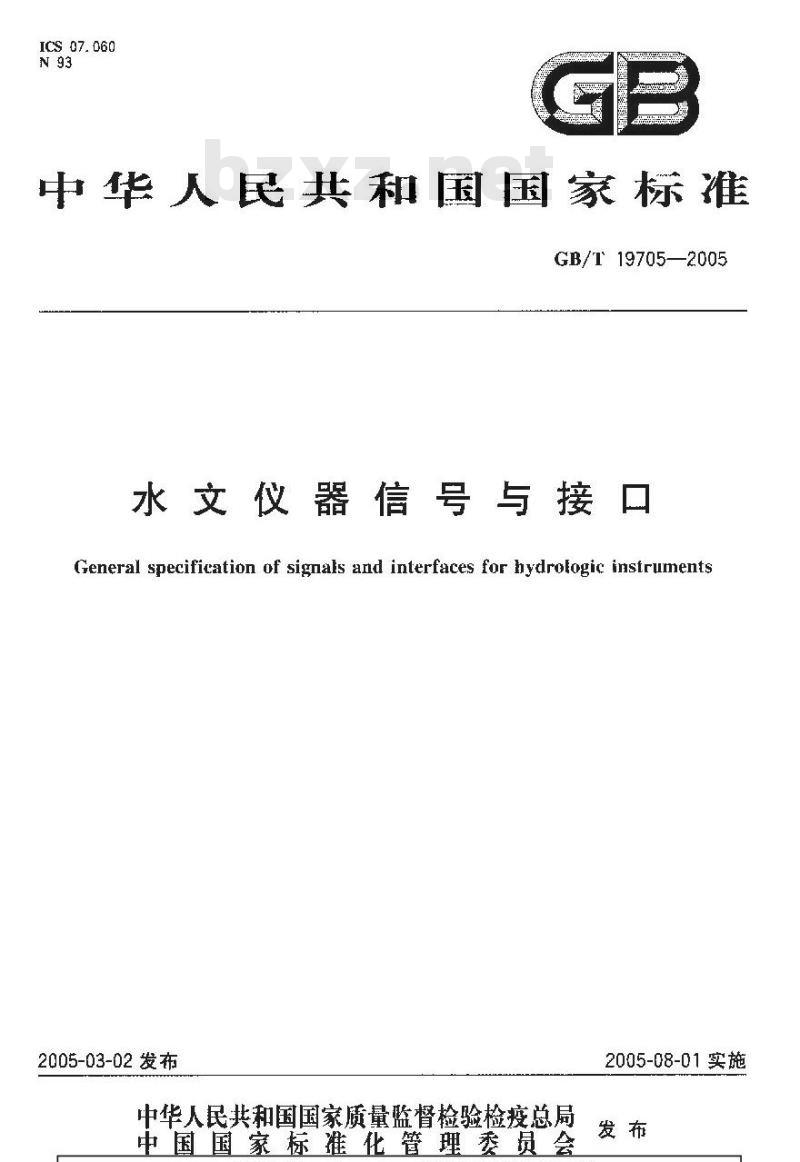

ICS 07.060
中华人民共和国国家标准
GB/T 19705—2005
水文仪器信号与接口
General specification of signals ald interfaces for hydrologic instruments2005-03-02发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2005-08-01实施
GB/T 19705—2005

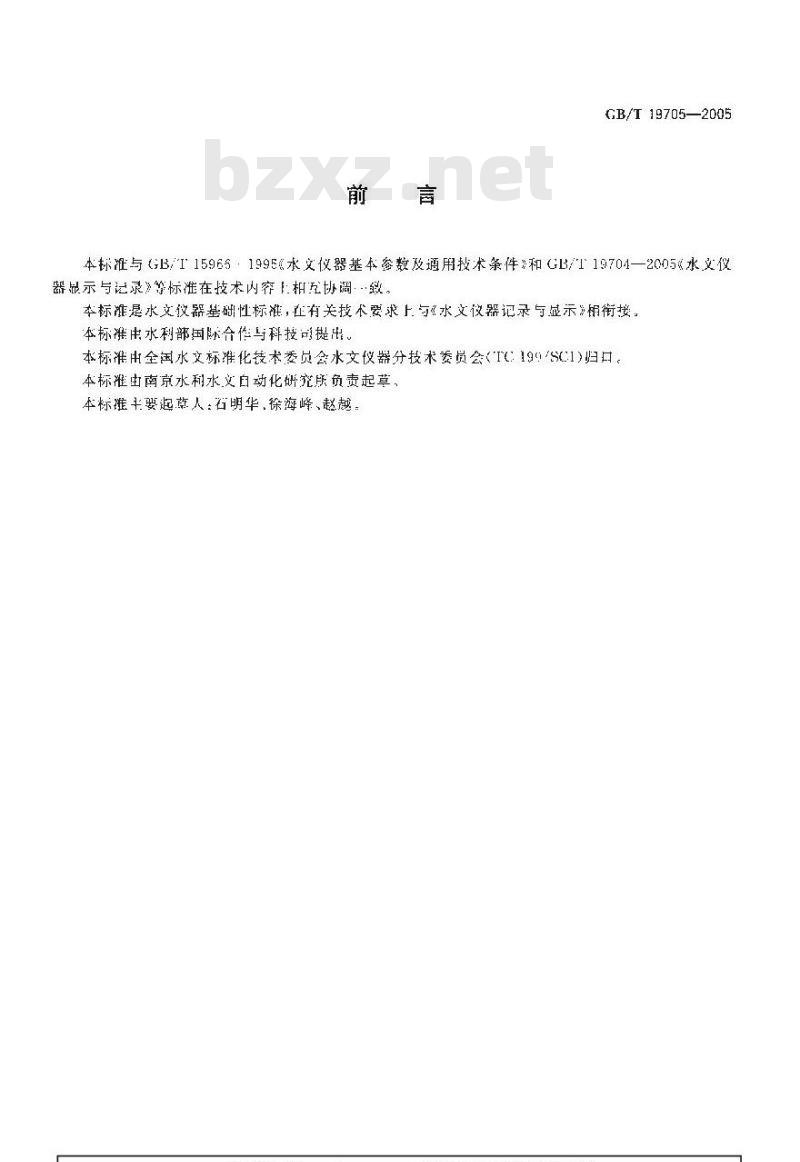

本标证与GB,I15965：1995水文仪器基本参数及通用技术条件和GB/T19704—2005≤水文仪器显示与记录》等标准在技术内容上相五协调致。本标滩是水文仪器基础性标，在有关技术要求上与“水文仪器记录与显示\铜衔接。本标准由水利部国际合作与科技司提出。本标准由全国水文标准化技术委员会水文仪器分技术委员会(TC:199/SC1)归。本标准由南京水利水文白动化研究所负责起草，本标半要起草人：石明华，徐海峰、赵越。客类标准行业资料免费下载1范围

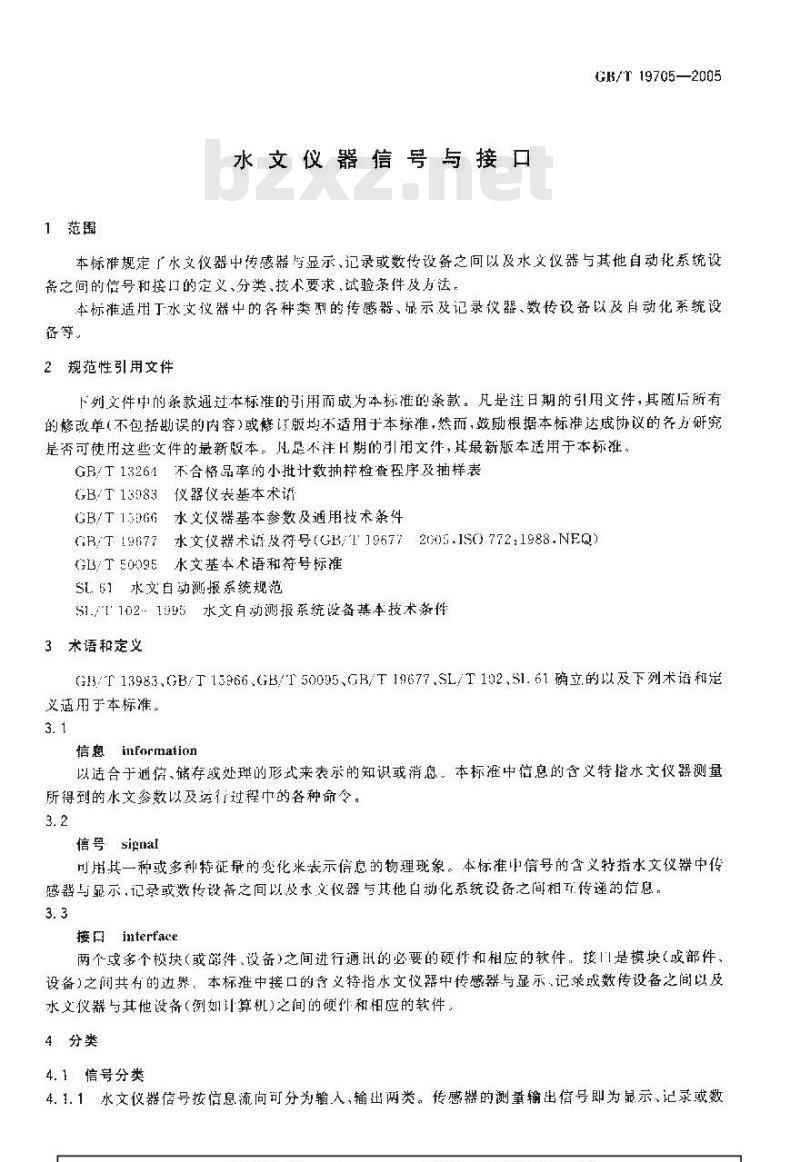

水文仪器信号与接口
GR/r19705—2005
本标唯规定广水文仪器中传感器学显示、记录或数传设备之间以及水义仪器与其他自动化系统设备之间的信号和接的定义、分类、技术要求、试验条件及方法，本标准适用丁水文仪器中的各种类型的传感器、显示及记录仪器、数传设备以及身动化系统设备等。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注H期的引用文件，其最新版本适用于本标准，GB/T13261不合格品率的小批计数抽样检查程序及捆样表GB/T13983仪器仪表基本术谐
心B/T1水文仪端基本参数及通用技术条件B,T19677水文仪器术语皮符号（G热/T196772005.1SO772：1988.NEQ）GB/T50095水文基本术语和符号标准SL.61水文自动测报系统规范
S1.[102-1995水文自动测报系统设备基本技术条件3术语和定义
G13/T13983,GB/T13966.GB/T50095、GB/T19677.SL/T102、S1.61确立的以及下列术语和义适用于本标准。www.bzxz.net
信息information
以适合于通信、储存或处理的形式来表示的知识或消息。本标准中信息的合含义特指水文仪器测量所得到的水文参数以及运行过程中的各种命令。3. 2
倍号 sighal
可用其一种或多种特征量的变化米表示信息的物理现象。本标准中信号的含义特指水文仪器中传感器与显示，记录或数传设备之间以及水义仪器与其他自动化系统设备之间相工传递的信息，3.3
接口intertace
两个或多个模块（或解件、设备）之间进行通讯的必要的硬件和相应的软件，接是模块（或部件、设备）之润共有的边界、本标推中接口的合义特指水文仪器中传感器与显示，记录或数传设备之间以及水文仪器与其他设备（例如计算机)之间的硬件和相应的软件，4分类
4.1信号分类
4.1.1水文仪器信号按信息流向可分为输入，输出两类。传感器的测量输出信号即为显示、记录或数GB/T 19705--2005
传设备的输人信号，
4.1.2水文仪器信号按接信源的作用机理可分为无源触点的通断信孕利有源的电平（或电流）信号两类。例如：流速仪输出的即为瓦源机械触点（丝）的逐断信号：超卢水位传感器输出的即为有源的电平（或电流信号。
4.1.3水文仪器信按信息的呈现形式可分为增量型和全量型两类。例如：翻斗式肃计的输出信号即为增量型;4 mA~20 mA 电流输出信号为全量型,4.2接口分类
4.2.1水文仪器接口按功能可分为专用接11利符合相应标推的通用接口，4.2.2水文仪器接口按通讯方式可分为册行接口和并行接LF、5技术要求
5.1通用技术要求
5.1.1传感器的输出信号（稳定状态）在其规定的使用条件下应有唯一确定的量值含义，并应符合各自产品标准规定的准确度指标要求。5.1.2传感器输出信号端的外部接插件，其摘人方向成是唯-的，择应根据需要具有防潮、防沙尘,防站雾、防水等结构或措施。
5.1.3连续T作的智能式传感器以及输出电压（或电流)信号的非智能式传感器：其输出信马端成采取抗T扰,防需电措施。
5.1.4减示、记录或数传设备与传感器相连的接1电路应能在规定的使用件下，！1确无误地获取传感器输出信号.不应因传感器所处环境的变化（例如雨水浸润、水体含沙量大小等）而受影响。5.1.5显示、记录或数传设备输入输山倍弓端的外部接捕件·其捕人方间应是唯一的.并应具有防潮、防沙尘等结构措施。与多个不同类型传感器相连的减示，记录或数传设备，其输人信号端外部应采用不同品种或规格的接插件，并在相位置加证标识。5.1.6连续下作的显示记录或数传设备，其输人信孕接I成采取抗1扰、防需电措施。5.1.7传感器的互换性，显示、记录或数传设备某类型传感器相连使出时，准未作任何调整的情况下（允诈根据传感器出厂参数对显示、记录或数传设备进行参数的重新设置）其输入信号接口应能与住：同一型号的传感器相连并正常工作5.1.8显示，记录或数传设备的换性：传感器与显示、记录或数传设备相连使用时存术作任例调整的情况下，应能与任一同型号的显示、记录数传设备相连并正带工作，5.2传感器
5. 2. 1 非智能式传感器
5.2.1.1非智能式传感器的输出信号--般为机械触点（丝.片）的通断状态，其接通状态的接触电阻应不天于0.50：其断开状态的绝缘电闭成不小+5M0.5.2.1.2非智能式传感器的输出信号者为T1或（M(S电平信号.成具备正遇辑地平输出也可增加负逻辑电平输出。当使用产品标准规定的输出信号传输电缆时，信号传轮距离成不小于100m5. 2. 2智能式传感器
5.2.2.1智能式传感器的输出信号应是以定编码方式中行发送的数字式信号，或是4mA~20rA（或1V.~5V)的模拟信号：当输出为数字式信号或1mA~20mA的模拟信号，并使门产品标准中舰定的输出信号传输电缆册：信号传输距离成不小」100：出输出为！V号V的电压信号时信号传输距离应不小于10 m
5.2.2.2智能戏传感器的接口应具有与配套使用的显示，记景或数传设备相同的接1：，以约定的通讯协议进行信息交换。
GB/T19705—2005
5.2.2.3连接在总线式接.上.的所有智能式传感器，应有各自的类别编号和序号，并成将其训载到各自的输出信号中。
5.2.2.4连接到总线式接口上的智能式传感器的数量成符合总线技术条作，总线上任一传感器的接人与断开，均应不影响其他连在总线上的传感器的正常工作。5.2.2.5传感器输出信号接插件各引脚的定义一般骨与录示、记录或数传设备相应传感器输人接口各引脚定义尚，
5.3显示、记录或数传设备
5. 3. 1输入信号与接口
5.3.1. 1显示、记录或数传设备应备相应的输人号接口与一个或多个传感器相连，测量多个水文参数的记录或数传设备应根据需要真备下列型式的接口：一增量型输人信号接，可接翻斗式雨量计,增量型水位计等：…并行输人倍号接口，可接全量型水位或全量型闹位计等：—-模拟信号4 mA~-20 mA或1 V~5 V输人接Fi,可接模拟信号輪出的传感器：.--总线接1,以便与智能式传感器相连。5.3.1.2具备多个输人信号接1的显示、记录或数传设备，在一个或多个输人信号接口未接人传感器时·应不影响设备的正常运行。5.3.1.3用丁人上测读水文参数的最示设备，其输人信好接可配置接口选择开关和灵敏度调节装置。
5.3.1.4品示、记录或数传设备，其输人信号接口应具有软硬件措施，自动消除传感器输出信号中因机械触点（丝，升）的瞬时抖动过成的不确定过渡状态或者白动修正传感器输出信号在传输过程中引起的电平跌落和波形畸变，这些措脸不影响传感器的最范闹指标认皮传感器发讯部件机械触点的性能。
5,3.1.5显示,记录或数传设备可通过选通方武与多个同类型非智能式传感器相连，分别取得各传感器输出倍号
5.3.1.6显示，记录或数传设备可通过总线接L与多个同类型或不间类型的智能式传感器相连，应能在总线上以约定的通限协议发送带有传感器类别编号和序号信息的各种操作命令，从而取得各传感器返回的响应信息和测量数据。宜优先选用标准的RS485.SLI12等总线接口。5.3.1.7显示.记录或数传设备通过总线接II与智能式传感器相连时，一般宜通过接口为传感器提供电源。
5.3.2输出倍号与接口
5.3.2. 1记录或数传设备应具备 RS-232C或 USB等标准串行接11,以便与计算机相连并以约定的通讯协议进行据转储或运行参数设置。5.3.2.2有线数传设备应具备RS-232-(中行接口或专用接!与调制解调器（modem)相连进行通讯并为 mle 提供受控电源。
5.3.2.3无线数传设备应具备RS-232-（串行接IT或专用接口与无线电台或无线发收模块相连，并为无线电台或无线发收模块提供变控电源，若来用专用接L.1，应符合SI/T102一1995中5.9.2.1.5和5,9.2、3,3的有笑规，
5.3.2.4记录或数传设备可配置RS-485审行数据输出接口、4 mA-~20 mA模拟宿号输出接口或并行开关量等输出接口.以使测垦数据或某些控制信号较远距离地传送到另~显示终端或其他设备中。5.3.3显示，记录或数传设备输入输出接口接插件及引脚定义5. 3. 3. 1 与传感器接口接插件及引脚是义等规定览表 1、表 2、表 3,表 4 。GB/T 19705--2005
格葡码
会二反射蚂
表1增避裂接口插头座引脚定义
表 2并行输入接口插头座引脚定义(19芯）脚号
低位~-高位
低位高位
注：并行1数据采用 BCD码，
引脚号
5. 3, 3. 2
正码公共端
正码公共端
并行输入接口插头座引脚定义（26芯）6~.5
24 --25
模拟散输入接口插头座引脚定义?
(4 mA~-2C mA)/(1 V--5 V)
电流/电玉信号（·）
(2 nA~-2C nA)/(I V.-3 V)
电流/电压信号(一）
标准接！的引脚定义位符合相应标谁接口的规定，6试验案件及方法
信号地
反码公共
反码公共端
电源距
倍号地
6.1传感器利品示，记录或数传设备有关信马和接「的试验条件及方法应按照各产品标准中规定的要求进行。样品应按GB/T13264的规定从经山厂检验合格的产品中抽取。若产品总数少丁台，则施会部越取，
6. 2可换非诚验(见5. 1. 和5. 1. 8)。6.2.1传感器
6.2.1.1试验条件：在参比.1作条件下进行，6.2. 1. 2 方法
在同类型传感中按照GB/T13264随机抽样，并随机轴取台与之相连使用的显示、记录或a
数传设备：
将传感器分别与显示、证录或数传设备相连并投入工作，试验过程中允许根据传感器出厂参h)
数对显示、记录或数传设备进行划始参数（如零点、满度)设置，不允许对传感器以及能示，记录或数传设备进行任何气或机械调整，仪器应能正管工作，其测量结成符合该仪器产品标准中规定的准确度指标。
6.2.2示,记录或数传设备
6.2.2.1试验条件：在参比.作条件下进行。6.2.2.2力法
GB/T19705—2005
a）在同类型显示，记录或数传设备中随机抽取至少三台样品，并随机拙取台与之相连使用的传感器：
将显示、记录或数传设备分别与传感器析连并投人工作。试验过程中不允许对显示、记录或数传设备以及传感器进行任何电气或机械调整，仪器成能止常工作，其测量结果应符合该仪器产品标准中规定的准确度指标。客类标准行业资料免费下载
