【国家标准(GB)】 纤维增强塑料导热系数试验方法

ICS83.120

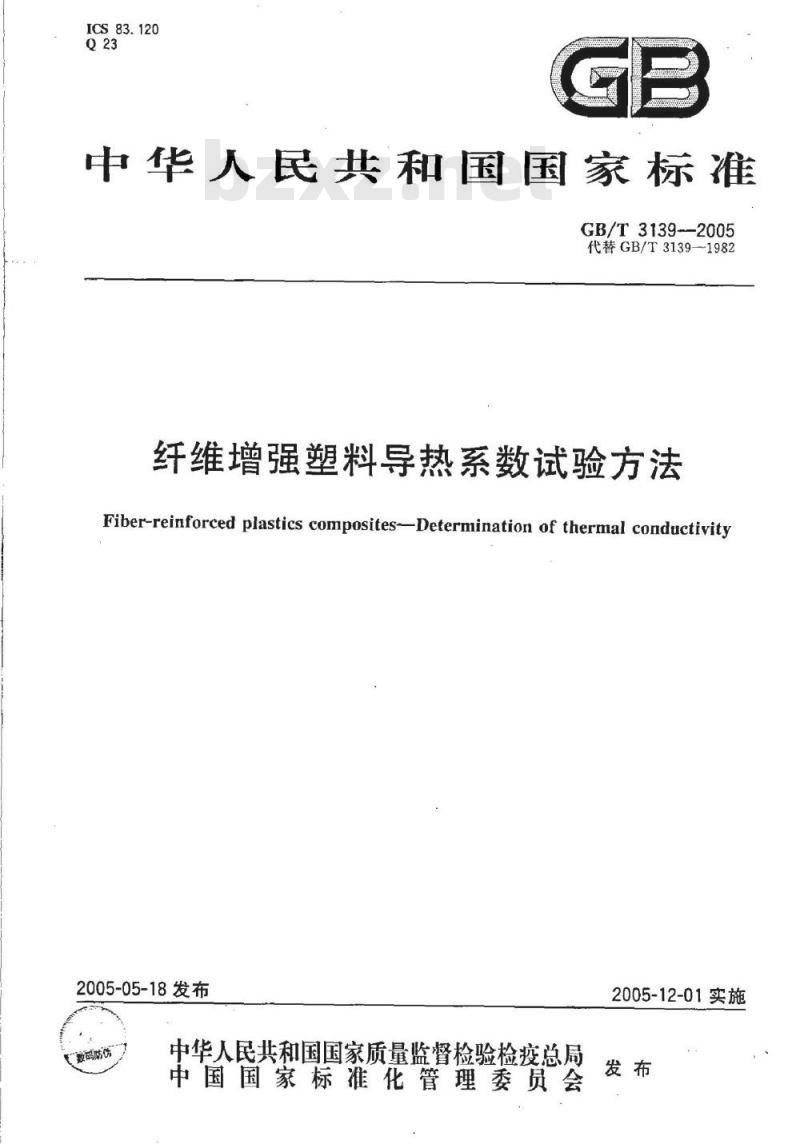

中华人民共和国国家标准
GB/T3139-2005bzxz.net
代替GB/T31391982
纤维增强塑料导热系数试验方法Fiber-reinforced plastics composites--Determination of thermal conductivity2005-05-18发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2005-12-01实施

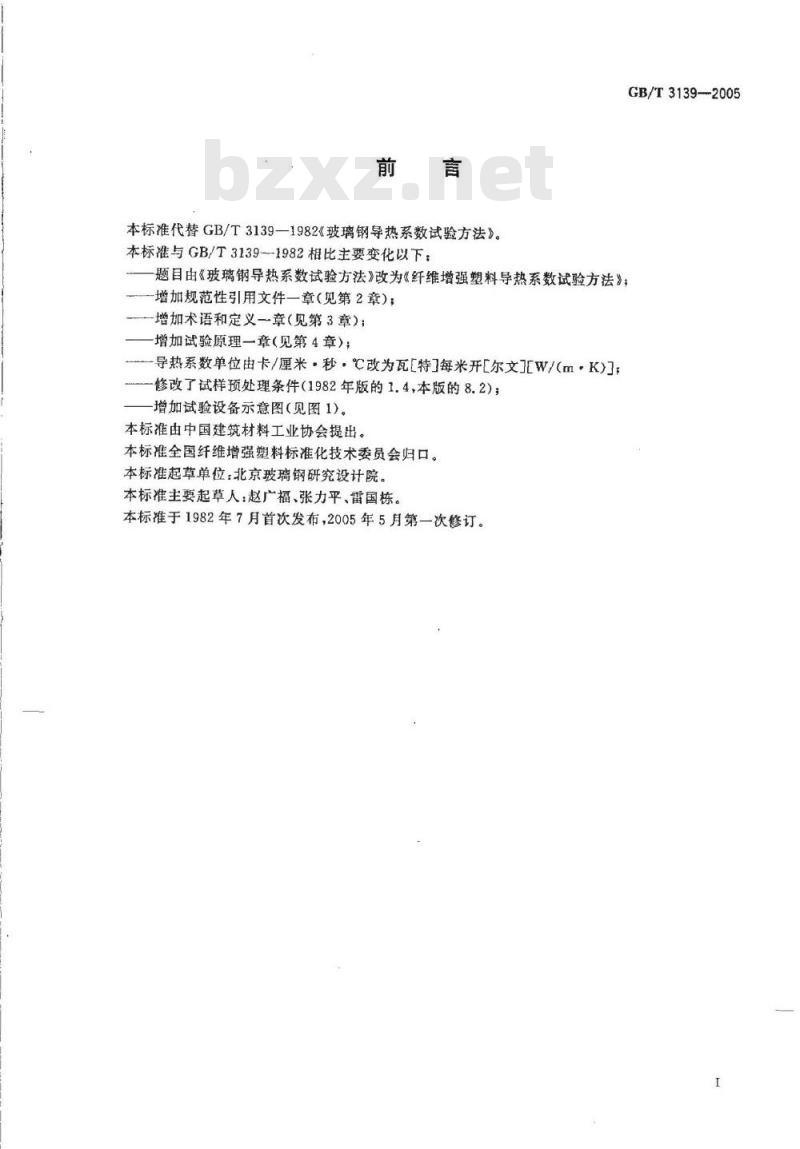

本标准代替GB/T3139—1982玻璃钢导热系数试验方法》。本标准与GB/T31391982相比主要变化以下：GB/T3139-2005
题目由《玻璃钢导热系数试验方法》改为《纤维增强塑料导热系数试验方法》；增加规范性引用文件一章（见第2章）；-增加术语和定义一章（见第3章）；增加试验原理一章（见第4章）；导热系数单位由卡/厘米·秒，改为瓦［特每米开[尔文工W/（m·K)}；一修改了试样预处理条件（1982年版的1.4，本版的8.2)；增加试验设备示意图（见图1)。本标准由中国建筑材料工业协会提出。本标准全国纤维增强塑料标准化技术委员会归口。本标准起草单位：北京玻璃钢研究设计院。本标准主要起草人：赵广福、张力平、雷国栋。本标准于1982年7月首次发布，2005年5月第一次修订。1范围

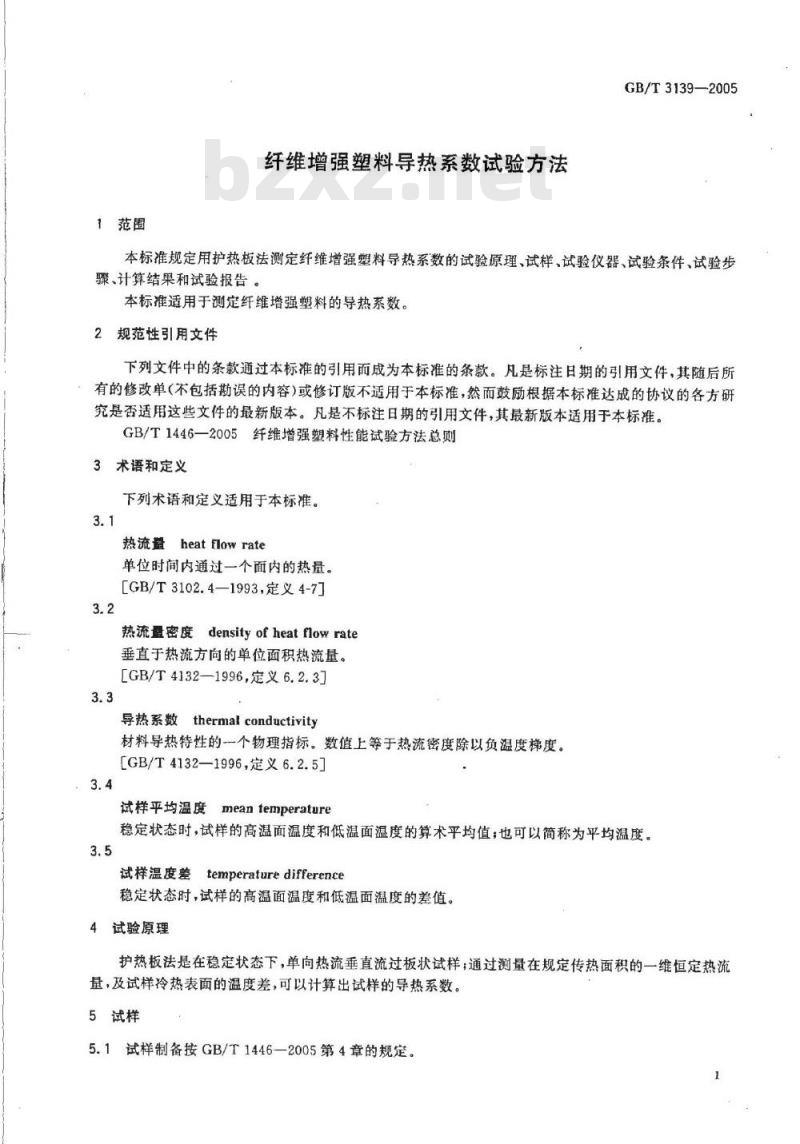

纤维增强塑料导热系数试验方法GB/T3139—2005
本标准规定用护热板法测定纤维增强塑料导热系数的试验原理、试样、试验仪器、试验条件、试验步骤、计算结果和试验报告。
本标准适用于测定纤维增强塑料的导热系数。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是标注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版不适用于本标准，然而鼓励根据本标准达成的协议的各方研究是否适用这些文件的最新版本。凡是不标注日期的引用文件，其最新版本适用于本标准。GB/T1446—2005纤维增强塑料性能试验方法总则3术语和定义
下列术语和定义适用于本标准。3.1
热流量heatflowrate
单位时间内通过一个面内的热量。［GB/T3102.4—1993，定义4-7]3.2
热流盘密度densityofheatflowrate垂直于热流方向的单位面积热流量。［GB/T4132—1996，定义6.2.3]3.3
导热系数thermalconductivity
材料导热特性的一个物理指标。数值上等于热流密度除以负温度梯度。［GB/T4132—1996，定义6.2.5]3.4
试样平均温度meantemperature
稳定状态时，试样的高温面温度和低温面温度的算术平均值；也可以简称为平均温度。试样温度差temperaturedifference稳定状态时，试样的高温面温度和低温面温度的差值。4试验原理
护热板法是在稳定状态下，单向热流垂直流过板状试样，通过测量在规定传热面积的一维恒定热流量，及试样冷热表面的温度差，可以计算出试样的导热系数。5试样
5.1试样制备按GB/T1446—2005第4章的规定。GB/T3139-2005

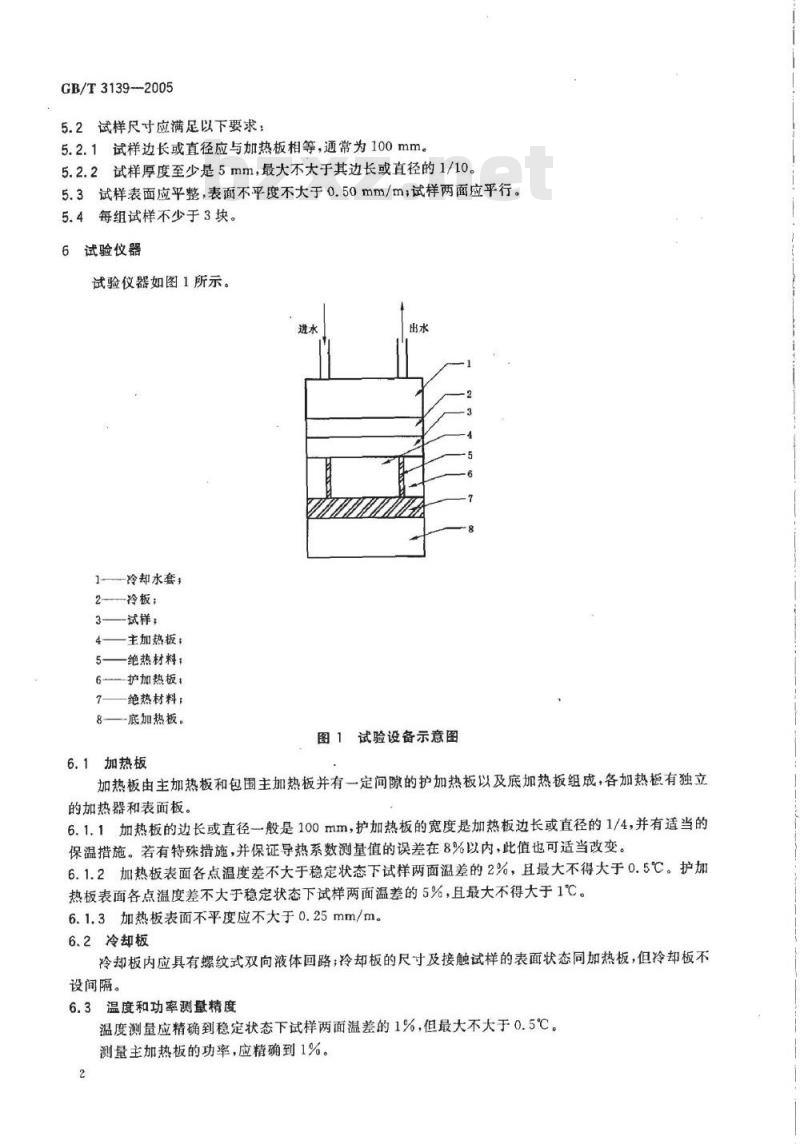

5.2试样尺寸应满足以下要求；
5.2.1试样边长或直径应与加热板相等，通常为100mm。5.2.2试样厚度至少是5mm，最大不大于其边长或直径的1/10。5.3试样表面应平整，表面不平度不大于0.50mm/m；试样两面应平行。5.4每组试样不少于3块。
6试验仪器
试验仪器如图1所示。
1—冷却水套，
2—冷板：
3—试样：
4—主加热板：
5——绝热材料：
6护加热板
绝热材料：
8—底加热板。
图1试验设备示意图
6.1加热板
加热板由主加热板和包围主加热板并有一定间隙的护加热板以及底加热板组成，各加热板有独立的加热器和表面板。
6.1.1加热板的边长或直径一般是100mm，护加热板的宽度是加热板边长或直径的1/4，并有适当的保温措施。若有特殊措施，并保证导热系数测量值的误差在8%以内，此值也可适当改变。6.1.2加热板表面各点温度差不大于稳定状态下试样两面温差的2%，且最大不得大于0.5℃。护加热板表面各点温度差不大于稳定状态下试样两面温差的5%，且最大不得大于1℃。6.1.3加热板表面不平度应不大于0.25mm/m。6.2冷却板
冷却板内应具有螺纹式双向液体回路；冷却板的尺寸及接触试样的表面状态同加热板，但冷却板不设间隔。
6.3温度和功率测量精度
温度测量应精确到稳定状态下试样两面温差的1%，但最大不大于0.5℃。测量主加热板的功率，应精确到1%。2

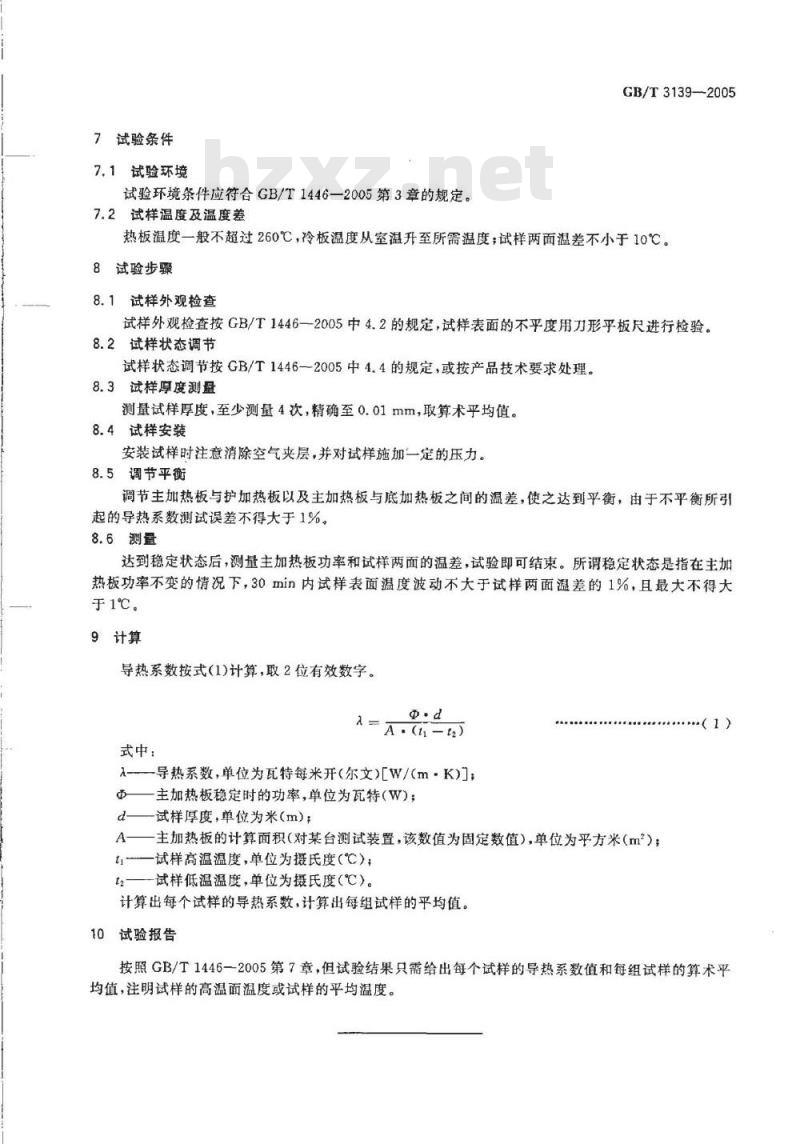

7试验条件
7.1试验环境
试验环境条件应符合GB/T1446—2005第3章的规定。7.2试样温度及温度差
GB/T3139-2005
热板温度一般不超过260℃，冷板温度从室温升至所需温度，试样两面温差不小于10℃。8试验步骤
8.1试样外观检查
试样外观检查按GB/T1446—一2005中4.2的规定，试样表面的不平度用形乎板尺进行检验。8.2试样状态调节
试样状态调节按GB/T1446—2005中4.4的规定，或按产品技术要求处理。8.3试样厚度测盘
测量试样厚度，至少测量4次，精确至0.01mm，取算术乎均值。8.4试样安装
安装试样时注意消除空气夹层，并对试样施加一定的压力。8.5调节平衡
调节主加热板与护加热板以及主加热板与底加热板之间的温差，使之达到平衡，由于不平衡所引起的导热系数测试误差不得大于1%。8.6测量
达到稳定状态后，测量主加热板功率和试样两面的温差，试验即可结束。所谓稳定状态是指在主加热板功率不变的情况下，30min内试样表面温度波动不大于试样两面温差的1%，且最大不得大于1℃。
9计算
导热系数按式(1)计算，取2位有效数字。@.d
式中：
导热系数，单位为瓦特每米开(尔文)[W/(m·K)]；主加热板稳定时的功率，单位为瓦特（W)；一试样厚度，单位为米（m)；
A一一主加热板的计算面积（对某台测试装置，该数值为固定数值），单位为平方米（m）t一试样高温温度，单位为摄氏度(℃）；t.——试样低温温度，单位为摄氏度(℃)。计算出每个试样的导热系数，计算出每组试样的平均值。10试验报告
（1）
按照GB/T1446一2005第7章，但试验结果只需给出每个试样的导热系数值和每组试样的算术平均值，注明试样的高温面温度或试样的平均温度。GB/T3139-2005
中华人民共和国
国家标准
纤维增强塑料导热系数试验方法GB/T3139—2005
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址bzcbs.com
电话：6852394668517548
中国标准出版社秦皇岛印剧厂印刷各地新华书店经销
开本880×12301/16印张0.5字数7千字2005年11月第一版2005年11月第一次印刷*
