【国家标准(GB)】 纤维增强塑料用液体不饱和聚酯树脂

ICS83.120
中华人民共和国国家标准
GB/T8237—2005
代替GB/T8237--1987
纤维增强塑料
用液体不饱和聚酯树脂
Liquid unsaturated polyester resin for fiber reinforced plastics2005-05-18发布
数码防伪
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2005-12-01实施
GB/T8237—2005

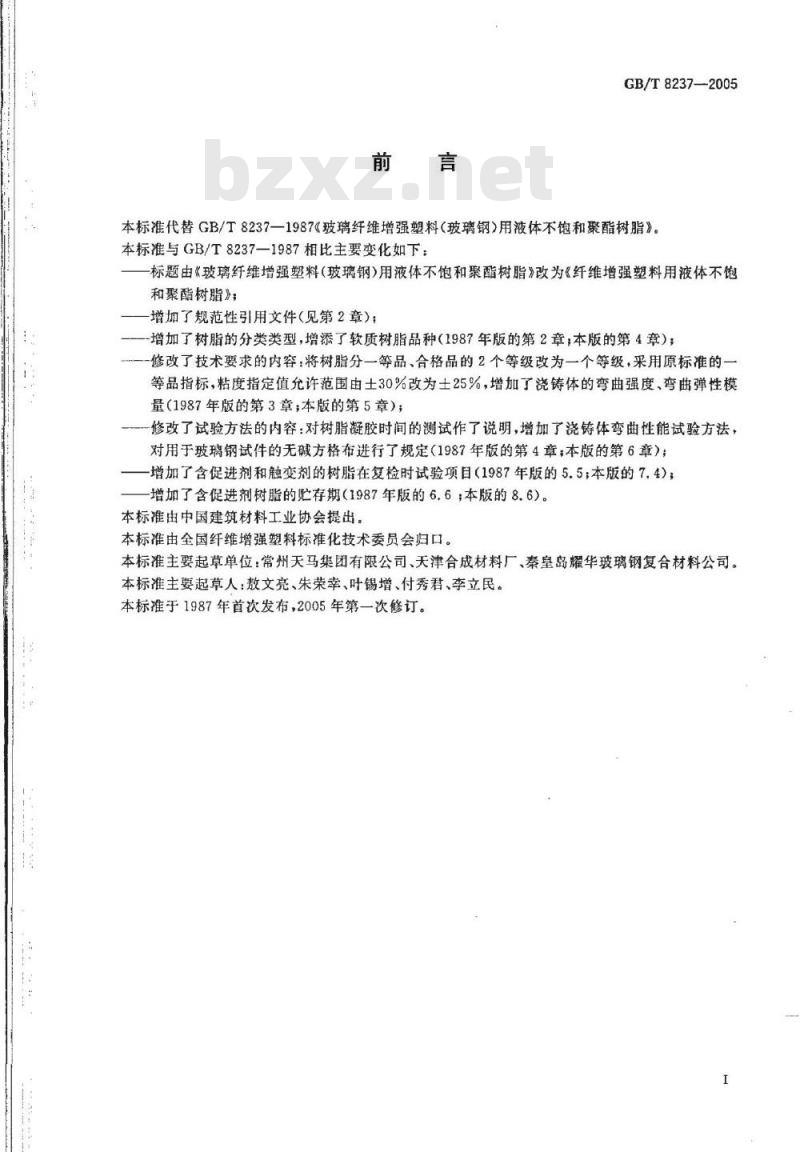

本标准代替GB/T8237一1987《玻璃纤维增强塑料（玻璃钢>用液体不饱和聚酯树脂》。本标准与GB/T8237—1987相比主要变化如下：标题由《玻璃纤维增强塑料（玻璃钢）用液体不饱和聚酯树脂》改为《纤维增强塑料用液体不饱和聚酯树脂》；
增加了规范性引用文件（见第2章）；增加了树脂的分类类型，增添了软质树脂品种（1987年版的第2章，本版的第4章）；修改了技术要求的内容：将树脂分一等品、合格品的2个等级改为一个等级，采用原标准的一等品指标，粘度指定值允许范围由土30%改为士25%，增加了浇铸体的弯曲强度、弯曲弹性模量（1987年版的第3章；本版的第5章）；修改了试验方法的内容：对树脂凝胶时间的测试作了说明，增加了浇铸体弯曲性能试验方法，对用于玻璃钢试件的无碱方格布进行了规定（1987年版的第4章；本版的第6章）；-增加了含促进剂和触变剂的树脂在复检时试验项目（1987年版的5.5；本版的7.4）增加了含促进剂树脂的贮存期（1987年版的6.6；本版的8.6)。本标准由中国建筑材料工业协会提出。本标准由全国纤维增强塑料标准化技术委员会归口。本标准主要起草单位：常州天马集团有限公司、天津合成材料厂、秦皇岛耀华玻璃钢复合材料公司。本标准主要起草人：文亮、朱荣幸、叶锡增、付秀君、李立民。本标准于1987年首次发布，2005年第一次修订。1范围

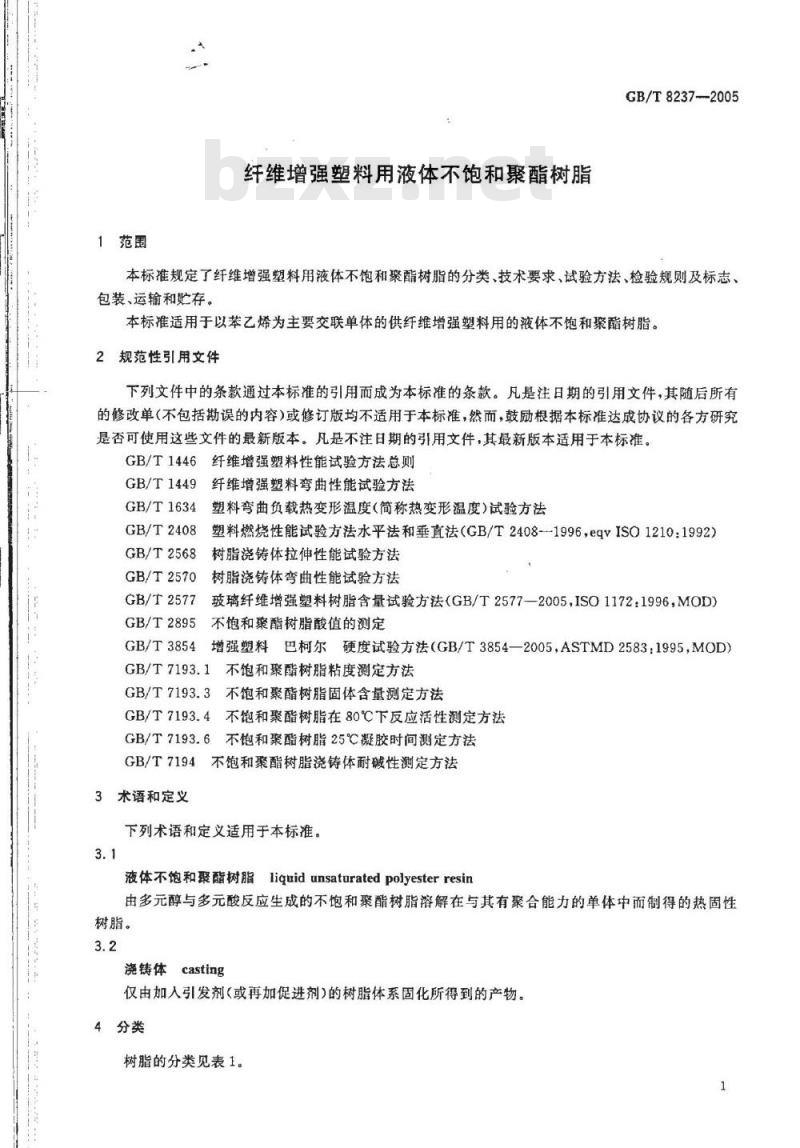

纤维增强塑料用液体不饱和聚酯树脂GB/T 8237--2005
本标准规定了纤维增强塑料用液体不饱和聚酯树脂的分类、技术要求、试验方法、检验规则及标志、包装、运输和贮存。
本标准适用于以苯乙烯为主要交联单体的供纤维增强塑料用的液体不饱和聚酯树脂。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1446
纤维增强塑料性能试验方法总则GB/T1449
纤维增强塑料弯曲性能试验方法GB/T1634
GB/T2408
GB/T2568
GB/T2570
GB/T2577
塑料弯曲负载热变形温度（简称热变形温度）试验方法塑料燃烧性能试验方法水平法和垂直法（GB/T2408--1996，eqvISO1210:1992）树脂浇铸体拉伸性能试验方法
树脂浇铸体弯曲性能试验方法
玻璃纤维增强塑料树脂含量试验方法（GB/T2577-—2005，ISO1172：1996，MOD）不饱和聚酯树脂酸值的测定
GB/T2895
GB/T3854增强塑料巴柯尔硬度试验方法（GB/T3854—2005，ASTMD2583：1995，MOD）GB/T7193.1不饱和聚酯树脂粘度测定方法GB/T7193.3不饱和聚酯树脂固体含量测定方法GB/T7193.4不饱和聚酯树脂在80℃下反应活性测定方法GB/T7193.6不饱和聚酯树脂25℃凝胶时间测定方法GB/T7194不饱和聚酯树脂浇铸体耐碱性测定方法3术语和定义
下列术语和定义适用于本标准。3.1
液体不饱和聚酯树脂liquidunsaturatedpolyesterresin由多元醇与多元酸反应生成的不饱和聚酯树脂溶解在与其有聚合能力的单体中而制得的热固性树脂。
浇铸体casting
仅由加人引发剂(或再加促进剂)的树脂体系固化所得到的产物。4分类

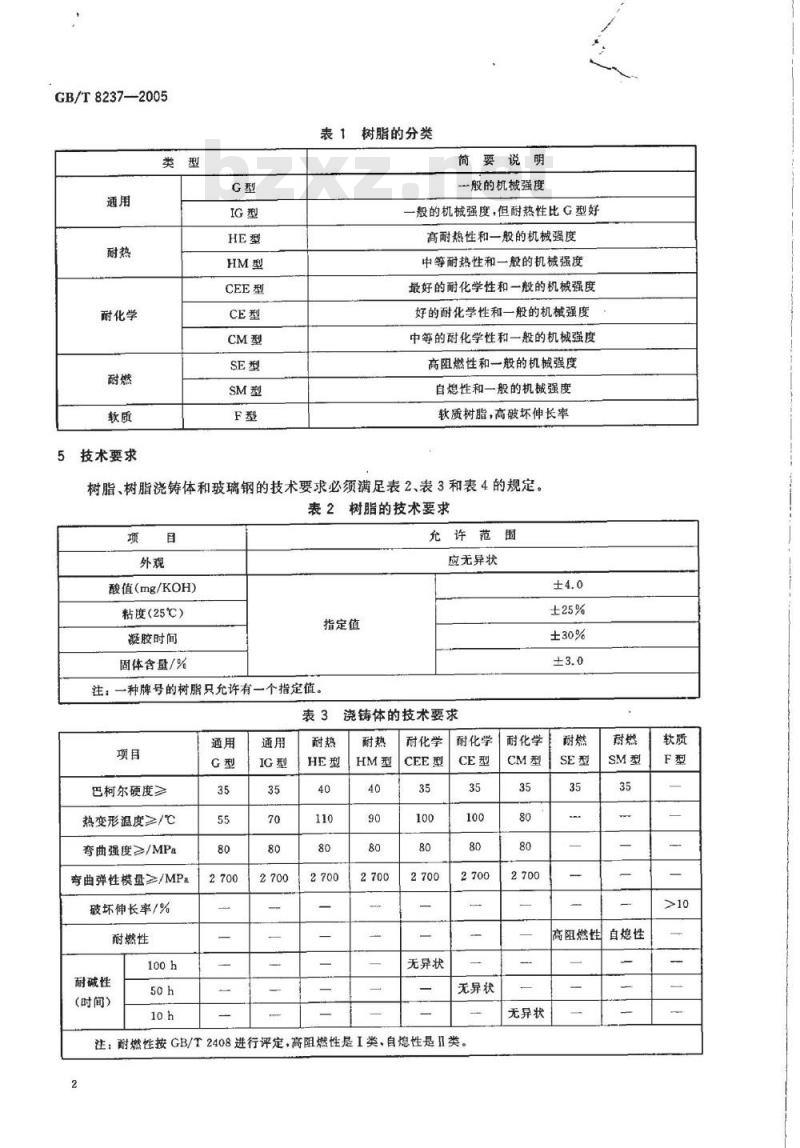

树脂的分类见表1。
GB/T8237—2005
耐化学
技术要求
CEE型
表1树脂的分类
简要说明
一般的机械强度
一般的机械强度，但耐热性比G型好高耐热性和一般的机械强度
中等耐热性和一般的机械强度
最好的耐化学性和一般的机械强度好的耐化学性和一般的机械强度中等的耐化学性和一般的机械强度高阻燃性和一般的机械强度
白熄性和一般的机械强度
软质树脂，高破坏伸长率
树脂、树脂浇铸体和玻璃钢的技术要求必须满足表2、表3和表4的规定。表2树脂的技术要求
酸值（mg/KOH)
粘度（25℃）
凝胶时间
固体含量/%
指定值
注：一种牌号的树脂只允许有一个指定值。表3
巴柯尔硬度》
热变形温度≥/℃
弯曲强度≥/MPa
弯曲弹性模量≥/MPa
破坏伸长率/%
耐燃性
耐碱性
（时间）
充许范围
应无异状
浇铸体的技术要求
耐化学
CEE型
无异状
耐化学
无异状
注；耐燃性按GB/T2408进行评定，高阻燃性是I类，自熄性是IⅡ类。2
耐化学
无异状
高阻燃性
白熄性
弯曲强度》
弯曲弹性模量
6试验方法
6.1树脂的试验方法
6.1.1外观检查

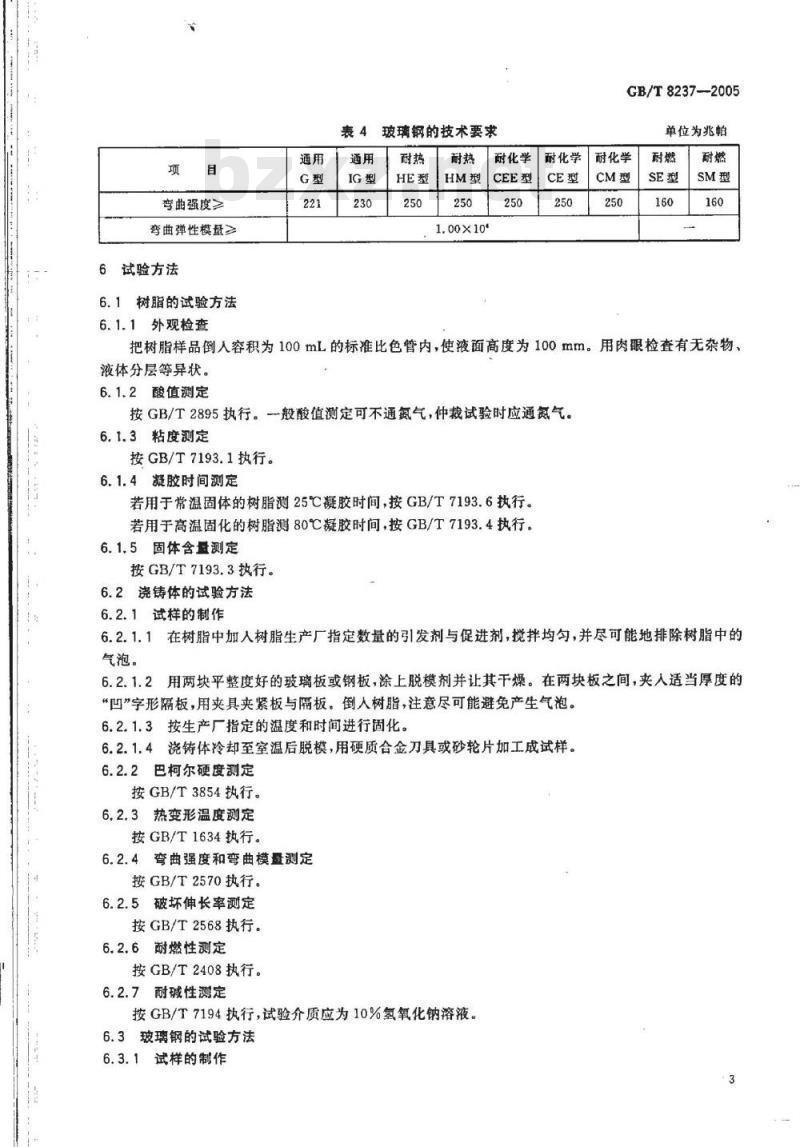

玻璃钢的技术要求
耐化学
CEE型
1.00×10*
耐化学
GB/T82372005
单位为兆帕
耐化学
把树脂样品倒入容积为100mL的标准比色管内，使液面高度为100mm。用肉眼检查有无杂物、液体分层等异状。
6.1.2酸值测定
按GB/T2895执行。一般酸值测定可不通氮气，仲裁试验时应通氮气。6.1.3粘度测定
按GB/T7193.1执行。
6.1.4凝胶时间测定
若用于常温固体的树脂测25℃凝胶时间，按GB/T7193.6执行。若用于高温固化的树脂测80℃凝胶时间，按GB/T7193.4执行。6.1.5固体含量测定
按GB/T7193.3执行。
6.2浇铸体的试验方法
6.2.1试样的制作
6.2.1.1在树脂中加入树脂生产厂指定数量的引发剂与促进剂，搅拌均匀，并尽可能地排除树脂中的气泡。
6.2.1.2用两块平整度好的玻璃板或钢板，涂上脱模剂并让其干燥。在两块板之间，夹人适当厚度的“凹”字形隔板，用夹具夹紧板与隔板。倒人树脂，注意尽可能避免产生气泡。6.2.1.3按生产厂指定的温度和时间进行固化。6.2.1.4浇铸体冷却至室温后脱模，用硬质合金刀具或砂轮片加工成试样。6.2.2巴柯尔硬度测定
按GB/T3854执行。
6.2.3热变形温度测定
按GB/T1634执行。
6.2.4弯曲强度和弯曲模量测定
按GB/T2570执行。
6.2.5破坏伸长率测定
按GB/T2568执行。
6.2.6耐燃性测定
按GB/T2408执行。
6.2.7耐碱性测定
按GB/T7194执行，试验介质应为10%氢氧化钠溶液。6.3玻璃钢的试验方法
6.3.1试样的制作免费标准bzxz.net
GB/T8237—2005
6.3.1.1把含偶联剂、EWR200无碱玻璃纤维无捻粗纱布，剪成约为300mm×300mm的布块，其数量由试样的厚度（4.0mm±0.2mm）决定。将剪好的布块放在100℃105℃的烘干箱中，干燥60min士5min，然后保存在干燥器中。6.3.1.2在平整度好、约400mm×400mm的钢板或玻璃板上，放一块约350mm×350mm聚酯薄膜，将按6.2.1.1调好的树脂涂在上面，涂布面积约为300mm×300mm。然后在树脂上面铺一布块并浸透树脂，排除肉眼看得见的气泡。重复以上的操作，层铺全部布块，使经、纬纱顺着同一方向并相互平行。层铺结束，应即覆上一块聚酯薄膜并排除气泡。将适当厚度的钢条，放在层铺物的四周。然后，平稳地盖上一块钢板。上述操作的时间，不超过当时温度下树脂凝胶时间的50%。玻璃钢板材的固化按生产厂的要求进行。
6.3.1.3玻璃钢板材的树脂含量，应控制在48%～52%之间，试样的长度方向与玻璃纤维布的经向一致。
6.3.1.4玻璃钢树脂含量测定
按GB/T2577执行。
6.3.1.5试件加工
按GB/T1446执行。
6.3.2弯曲强度和弯曲弹性模量测定按GB/T1449执行。
7检验规则
7.1产品以每釜为一批，产品的检验分出厂检验和型式检验两种。7.1.1出厂检验项目为表2的要求。7.1.2型式检验项目包括表2、表3和表4的全部要求。7.1.3有下列情况之一时，应进行型式检验：a）新产品试制定型时；
原材料或生产工艺有较大改变时；正常生产时，每半年至少进行一次；c）
停产时间超过二个月后继续生产时；d)
出厂检验结果与上次型式检验有较大差异时：e)
f）质量监督部门提出型式检验要求时。7.2由每批产品总桶数15%的桶中取样，小批不得少于二桶。用清洁干燥的取样器自桶中全液位取出，装在清洁干燥的取样瓶内，混合均匀，分装两瓶，瓶上贴上标签，注明产品名称、批号、取样日期、取样人。一瓶作检验分析用，另一瓶留样备查。7.3检验结果不符合技术要求时，按7.2加倍取样复检，复检仍有不合格项目时，则判该产品不合格。7.4使用单位有权按照本标准各项规定复检产品，对符合运输和贮存条件的未启动的原包装桶内的树脂，自出厂之日起30天内，除粘度和凝胶时间不得超出原始测试值30%以外，其他指标均要符合表2的技术要求。含促进剂和触变剂的树脂，其酸值和固体含量要符合表2的技术要求。7.5当供需双方对产品质量发生异议时，可由供需双方协商解决或由仲裁机构仲裁。8标志、包装、运输、贮存
8.1应在产品所附的合格证上注明产品的名称、牌号、类型、商标、批号、生产厂名称和地址、生产日期和净质量。
8.2在包装容器上应明显标示“易燃”字样。8.3包装容器应清洁、干燥、不影响质量和安全，包装后密封桶口。4
8.4在运输过程中，应符合有关危险、易燃品贮运的规定，并禁止在阳光下曝晒。8.5产品宜贮存在25℃以下阴凉处，避免火种，远离热源和辐射源。GB/T82372005
8.6在符合上述包装、运输、贮存要求的前提下：自出厂之日起，贮存期为6个月，含促进剂的树脂贮存期为3个月，在此期内，如产品发生凝胶，应由生产厂负责。如贮存温度较高（不大于30℃）则贮存期不得超过3个月。
GB/T8237-2005
中华人民共和国
国家标准
纤维增强塑料
用液体不饱和聚酯树脂
GB/T8237—2005
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址bzcbs.com
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
印张0.75字数11千字
2005年11月第一版 2005年11月第一次印刷*
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
