【国家标准(GB)】 工业用网 标记方法与网孔尺寸系列

GB/T10611—2003

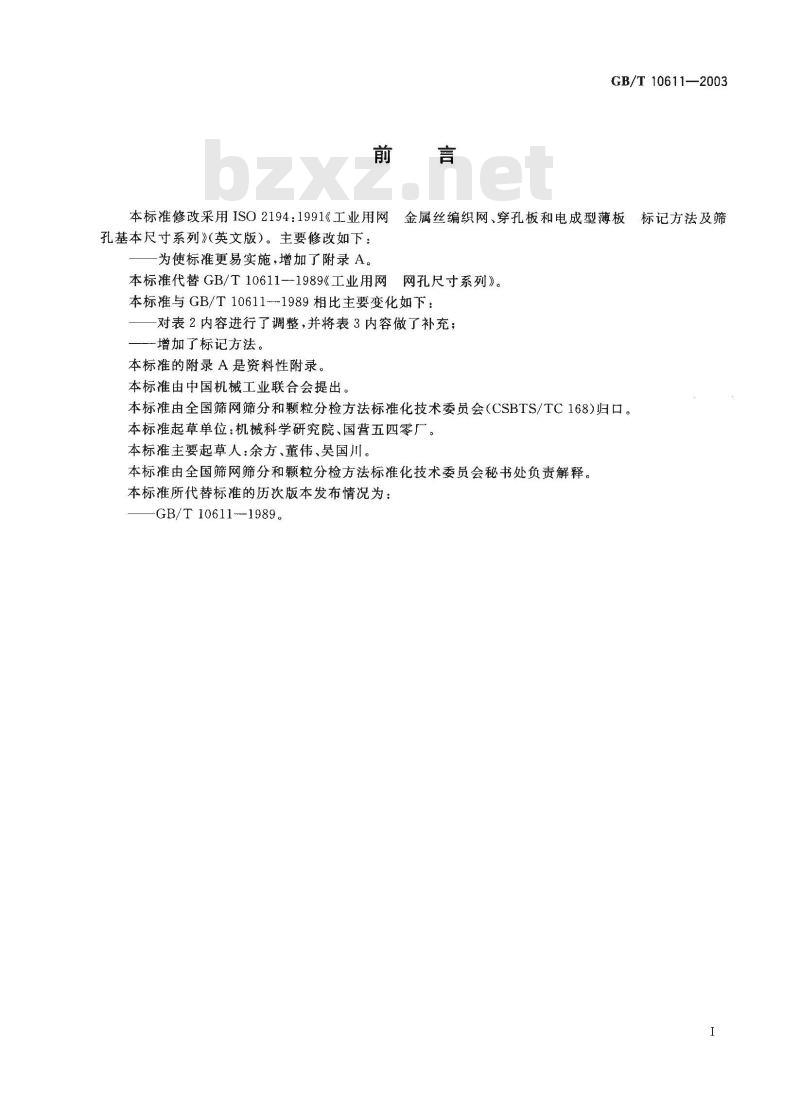

本标准修改采用ISO2194：1991《工业用网金属丝编织网、穿孔板和电成型薄板标记方法及筛孔基本尺寸系列》（英文版）。主要修改如下：为使标准更易实施，增加了附录A。本标准代替GB/T10611-1989《工业用网网孔尺寸系列》。本标准与GB/T10611-1989相比主要变化如下：对表2内容进行了调整，并将表3内容做了补充；增加了标记方法。
本标准的附录 A是资料性附录。本标准由中国机械工业联合会提出。本标准由全国筛网筛分和颗粒分检方法标准化技术委员会（CSBTS/TC168)归口。本标准起草单位：机械科学研究院、国营五四零厂。本标准主要起草人：余方、董伟、吴国川。本标准由全国筛网筛分和颗粒分检方法标准化技术委员会秘书处负责解释。本标准所代替标准的历次版本发布情况为：GB/T106111989。

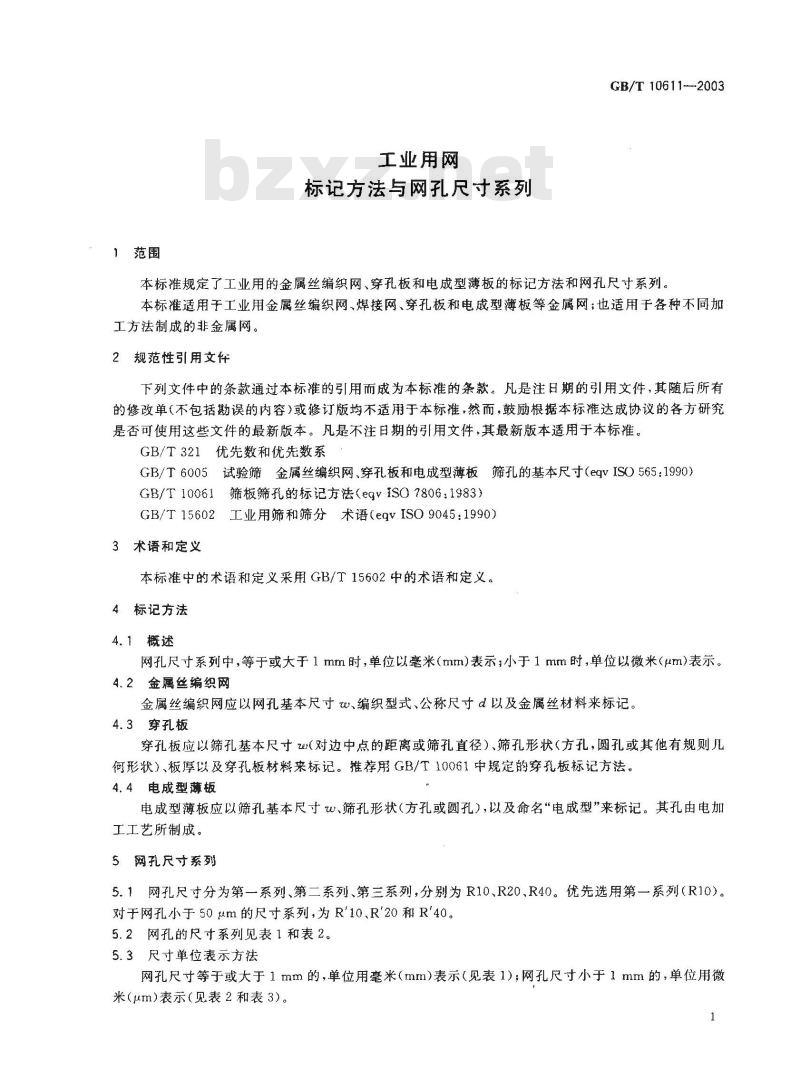

１范围
工业用网
标记方法与网孔尺寸系列
GB/T 10611--2003
本标准规定了工业用的金属丝编织网、穿孔板和电成型薄板的标记方法和网孔尺寸系列。本标准适用于工业用金属丝编织网、焊接网、穿孔板和电成型薄板等金属网；也适用于各种不同加工方法制成的非金属网。
2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T321优先数和优先数系
GB/T6005试验筛金属丝编织网、穿孔板和电成型薄板筛孔的基本尺寸（eqvISO565:1990）GB/T10061筛板缔孔的标记方法（egv1S07806：1983）GB/T15602工业用筛和筛分术语（eqvISO9045：1990）3术语和定义
本标准中的术语和定义采用GB/T15602中的术语和定义。4标记方法
4.1概述
网孔尺寸系列中，等于或大于1mm时，单位以毫米（mm）表示；小于1mm时，单位以微米(μm)表示。4.2金属丝编织网
金属丝编织网应以网孔基本尺寸、编织型式、公称尺寸d以及金属丝材料来标记。4.3穿孔板
穿孔板应以筛孔基本尺寸z（对边中点的距离或筛孔直径）、筛孔形状(方孔，圆孔或其他有规则几何形状）、板厚以及穿孔板材料来标记。推荐用GB/T10061中规定的穿孔板标记方法。4.4电成型薄板
电成型薄板应以筛孔基本尺寸、筛孔形状（方孔或圆孔），以及命名“电成型”来标记。其孔由电加工工艺所制成。
5网孔尺寸系列
5.1网孔尺寸分为第一系列、第二系列、第三系列，分别为R10、R20、R40。优先选用第一系列（R10）。对于网孔小于50um的尺寸系列，为R'10、R20和R'40。5.2网孔的尺寸系列见表1和表2。5.3尺寸单位表示方法
网孔尺寸等于或大于1mm的，单位用毫米（mm）表示（见表1）；网孔尺寸小于1mm的，单位用微米（μm）表示（见表2和表3）。1
GB/T 10611-2003
(第一系列）
(第二系列）

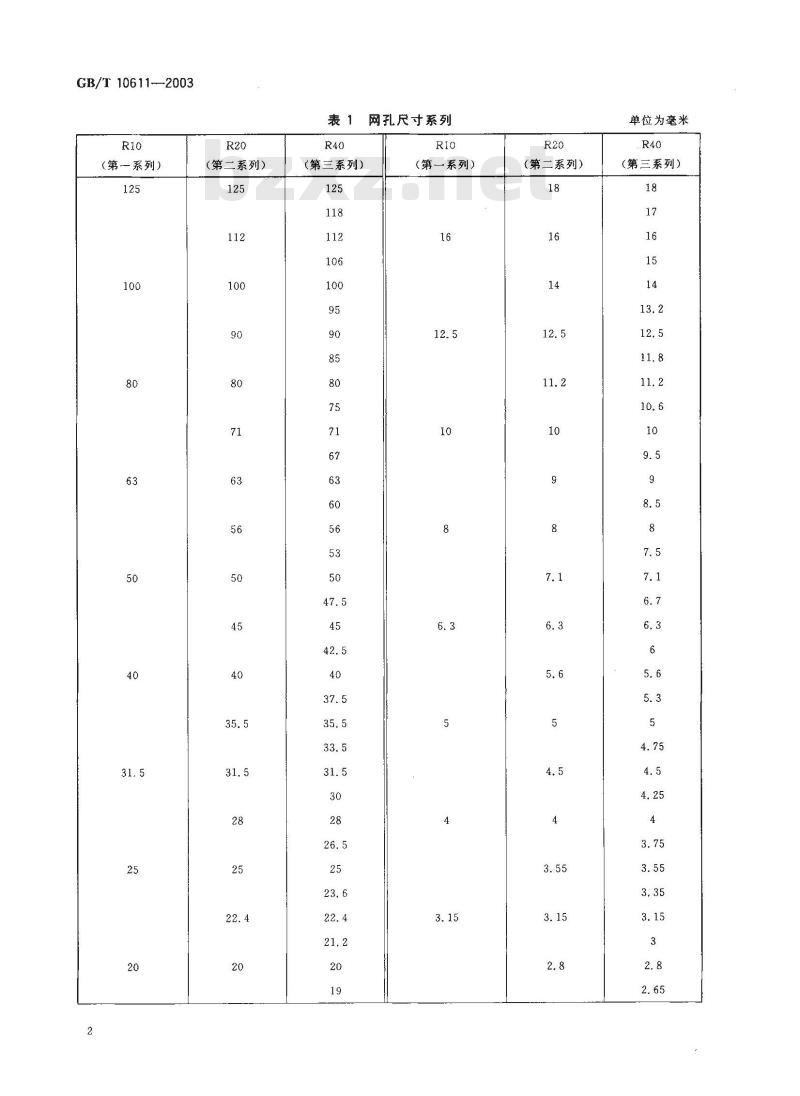

网孔尺寸系列
（第三系列）
(第一系列)
(第二系列）
单位为毫米
（第三系列）
(第一系列）
(第一系列）
(第二系列）
(第二系列）

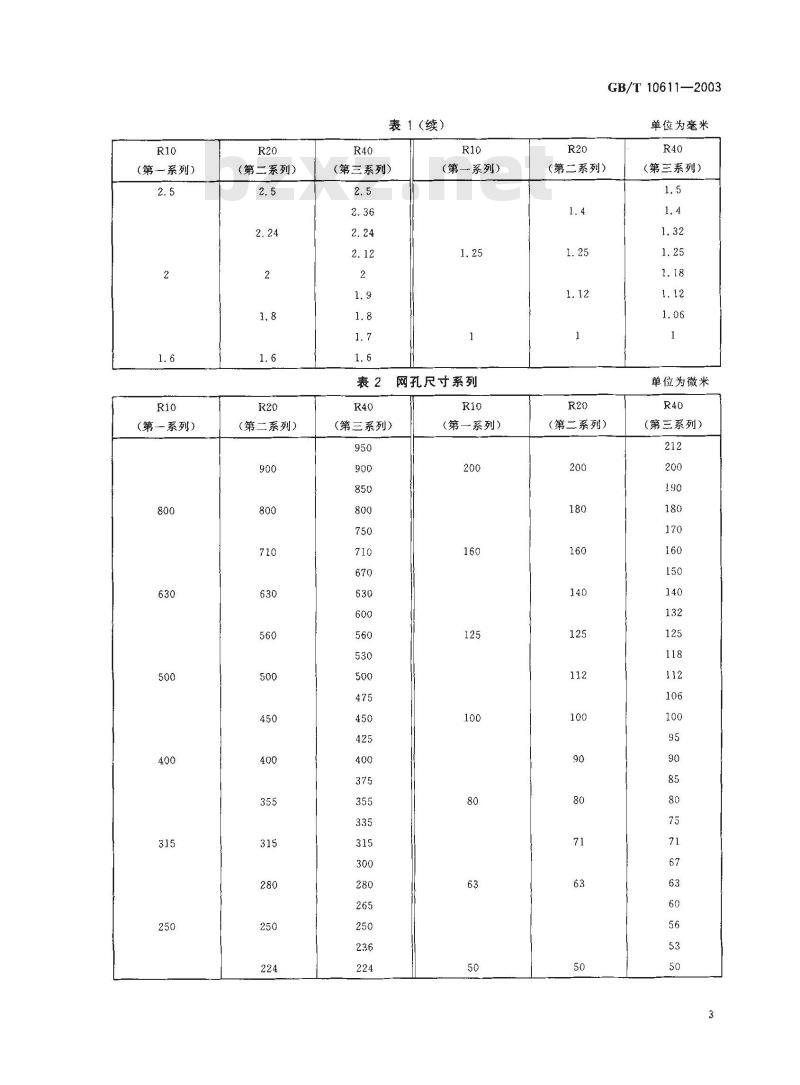

表1（续）
(第三系列)
(第一系列）
网孔尺寸系列
(第三系列）
(第一系列）
(第二系列)
GB/T 10611—2003
单位为毫米
(第三系列）

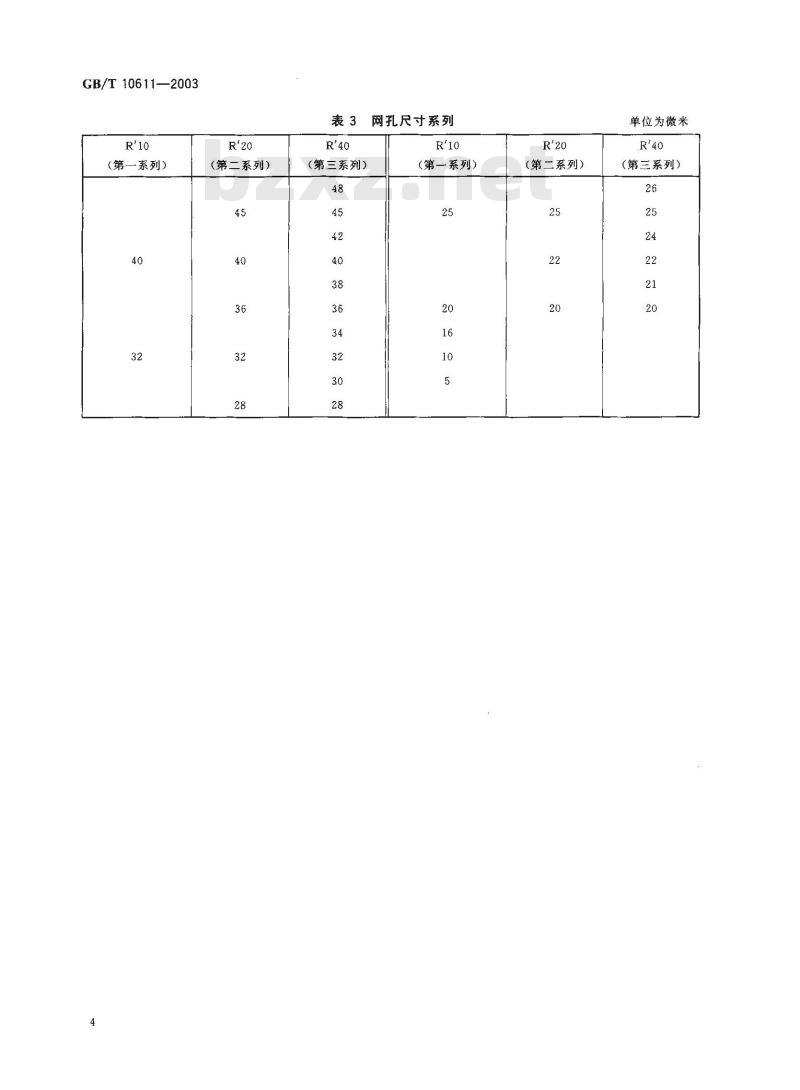

单位为微米
(第二系列)
（第三系列）
GB/T 10611—2003
(第一系列）
(第二系列）
（第三系列）
网孔尺寸系列
(第一系列）
(第二系列）
单位为微米
（第三系列）
附录A
（资料性附录）
网孔形状和尺寸符号的举例
GB/T10611-2003
A.1由金属丝或非金属丝相互交错形成孔制成的网，金属丝编织网的网孔形状和尺寸见图A.1。图A.1
网孔形状和尺寸
A.2由金属板或非金属材料采用冲压或其他加工方法形成孔制成的网，金属冲孔板的网孔形状和尺寸见图A.2。Www.bzxZ.net
图A.2网孔形状和尺寸
