【国家标准(GB)】 纤维增强塑料燃烧性能试验方法 炽热棒法

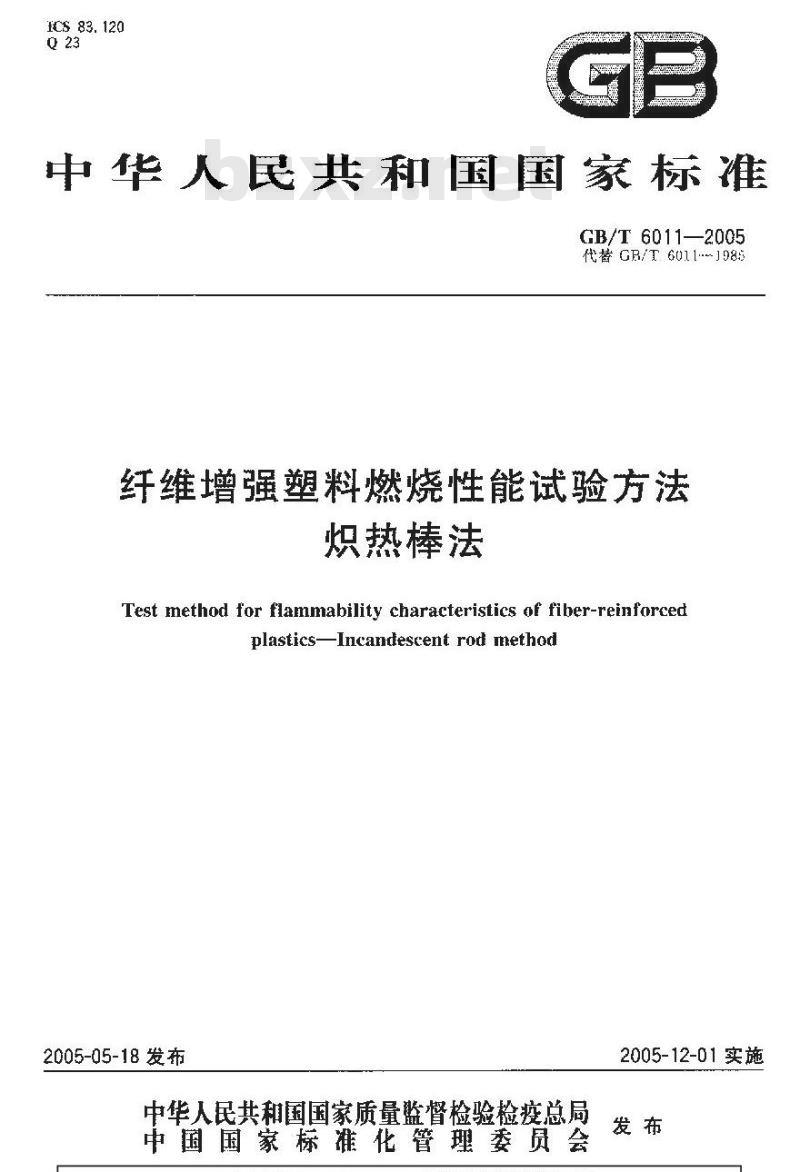

ICS 83. 120
中华人民共和国国家标准
GB/T 60112005
代替GR/T6011.~J985
纤维增强塑料燃烧性能试验方法炽热棒法
Test method for flammability characteristics of fiber-reinforcedplastics--Incandescent rod method2005-05-18发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2005-12-01实施
本标准代替GB/T6011—1985纤维增强塑料燃烧性能试验方法本标准与GB/T6011—1985相比主要变化如下：…增加了范閑（觅第］章）;
增加了规范性引用文件（见第2章）；二—增了原兜（见第3章）)
炽热棒法》
GB/T 6011—2005
更改了秒表游标卡尺和分析天平的测量精度要求（1985年版的2.3、2.4、2.5，本版的4.3、4. 4,4. 5) ;
~更改了炽热棒的恒定摄度范围（1985年版的2.2.2，本版的4.2.2)；增加了注明本标准编号和试样制备方法（见第9章)。本标准由中国建筑材料工业协会提出。本标准由全国纤维增强塑料标推化技术委员会归目。本标雅主要起草单位：中国船舶重工集团公司第七二五研究所、批京玻璃钢研究设计院。本标雅主要起草人：蔡斌、刘秋生、赵广福、宋郑增。本标准于1985年首次发布，本次为第一次修订。1范围
纤维增强塑料燃烧性能试验方法炽热棒法
GB/T6011—2005
本标准规定了用炽热棒法测定纤维增强塑料燃烧性能的试验设备、试样，试验步骤、计算，试验结巢和试验报告。
本标推适用于评定纤维增强塑料在本标准规定条件下的燃烧性能，但不适用于评定实际使用条作下的着火危险性。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据木标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GR/T1446-2005纤维增强塑料性能试验方法总则3原理
本试验方法是将试样以规定的接触力与恒定温度下的炽热棒相接触，达到规定的接触时间后，测定试样的燃烧时间、烧蚀长度及质量婆化。4试验设备及仪器
4. 1通风系统
试验应在设有观察窗的通风系统内进行。4.2炽热棒试验仪
炽热摔试验仪见图1，
GB/T6011—2005
滑动底板+
轴承：
绝缘支架，
这柱，
试样英；
试样，
.-- 夹具
定位棒
9...炽热粹;
底板：
定位棒立柱；
止动螺钉：
平衡重；
垫片：
试样夹
围1炽热试验仪
安装在·个垂直的、可移动的立柱上，以便固定试样。4.2.2炽热棒
由碳化硅制成，直径为8mm，有效长度为100 rm，炽热可用交流或直接电加热，使其稳定在(955土10)℃。此温度可用纯度为99.8%、厚度为0.06mm的银箔（熔点955%)来校准。4.2.3绝缘支架
用陶瓷、石棉或其他耐热绝缘材料制成，以固定炽热棒。此支架安装在底板上，可围绕固定在两个轴承上的水乎轴旋转，以便使炽热棒可以离开或接触试样。4.2.4平衡重锤和止动螺钉
平衡重锤应能使炽热择与试样端面约有0.3N的接触力，止动螺钉和垫片可使炽热棒在试验期间试样烧掉5mm后即止动。
4. 2. 5定位摊
直径8mm的金属棒。在试验前代替炽热棒调整试样位置。4.3秒裹
测量精度 0. 1 s。
4.4游标卡尺
测量精度0.01mm
4.5分析天乎
感量0.1g：
5试样
5.1尺寸
试样长度为（120±0.5)mm，宽度为（10:0.2)mm，厚度为（4±0.5)mm注：序度为(2~10)mm的试样也可进行试验，但试验结果只能在同样厚度下进行比较。5.2制备
应符合GB/T1446-2005中4.1的规定。5.3数量及外观检查
GB/T6011—2005
试样数量为1U根。将两面分别标明A表面和B装面。外观检查应符合GB/T1446—2005中4.2的规定。
5.4状态调节
按GB/T1446—2005中4.4的规定，6 试验步骗
6.1试验前测量试样长度(L。)并称量(M.）。长度推确至0.01mm,称最准确至0.1mg。6.2试验前先清理炽热棒上的粘污物。10根试样，取其中5根试样A表面朝上，作为A组；另5根试样B表面朝上，作为组。将支架和炽热棒向下倾斜,使定位棒转至试验时炽热棒所处位置。将试样水平地固定在试样爽中，调整试样爽和立柱使试样的长轴线锯直于能位棒，试样端面的中心线与定位棒接触，然后定位桦转回原位。
6.3试验过程中应关闭通风系统，不充许空气对巯。试验结束后开肩通风机排除有毒烟气，6.4加热炽热粹，使温度恒定在(955二.10)℃。转动绝级支架使炽热棒与试样接触，用秒表开始计时，至3min时，将炽热棒转离，并立即熄灭火焰。同时用另一秒表测定第一次火焰出现至火焰熄火的燃烧时间(t)，精确系15。
6.5炽热棒与试样接触后观察燃烧现象（包括是否阴燃，有无火焰，火焰及烟雾大小、颜色，燃烧后是否分层等）。
6.6燃烧后测量试样从固定端至烧蚀面间的最短距离（I.R）-…-试样最短未烧蚀长度并称量（Mk）。长度准确至0.1mm,称量准确至0, mg。烧蚀面包括完全或部分燃烧、碳化或分解区，不包括熔化烟熏和变色区。
７计算
7.1燃烧时间(t)以秒表示。
7.2烧蚀长度按式(1)计算：
L-L,-LR
式中：
L-烧蚀长度，单位为毫米（mm）(1
GB/T 6011—2005
L试样源始长度，单位为毫米（mm）一试样最短末烧蚀长度，单位为毫米(mtn）L-R
7.3烧蚀质损失率按式(2)计算：M,-Mr
烧蚀质壁损失率.%；
M。--—-试样原始质量，单位为克(g);Mr
试样烧蚀后质量，单位为克（g）8试验结果
（2）
参照GB/T1446一2005的规定分别计算燃烧时间，烧蚀长度和烧蚀质量摄失率的算术卡均值.取A、B两组中的较大值。烧蚀长度和烧蚀质量损失率的数据均取三位有效数宇。9试验报告
试验报告应包括以下全部或部分内睿：a）本标摊编号：
b）材料的鉴别特征：名称、牌号、批号.成型T艺、试样制备、生产单位等；c
试样的树脂含量和热固性纤维增强塑料的树脂固化度；d)免费标准bzxz.net
试样尺主和状态调节情说；
平均燃烧时间(t,s)：
平均烧蚀长度(L.mm);
平均烧蚀质量损失率(W,%)
燃烧现象，
试验日期和人员。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
