【国家标准(GB)】 低压系统内设备的绝缘配合 第一部分:原理、要求和试验

CB/T 16935. 1--1997

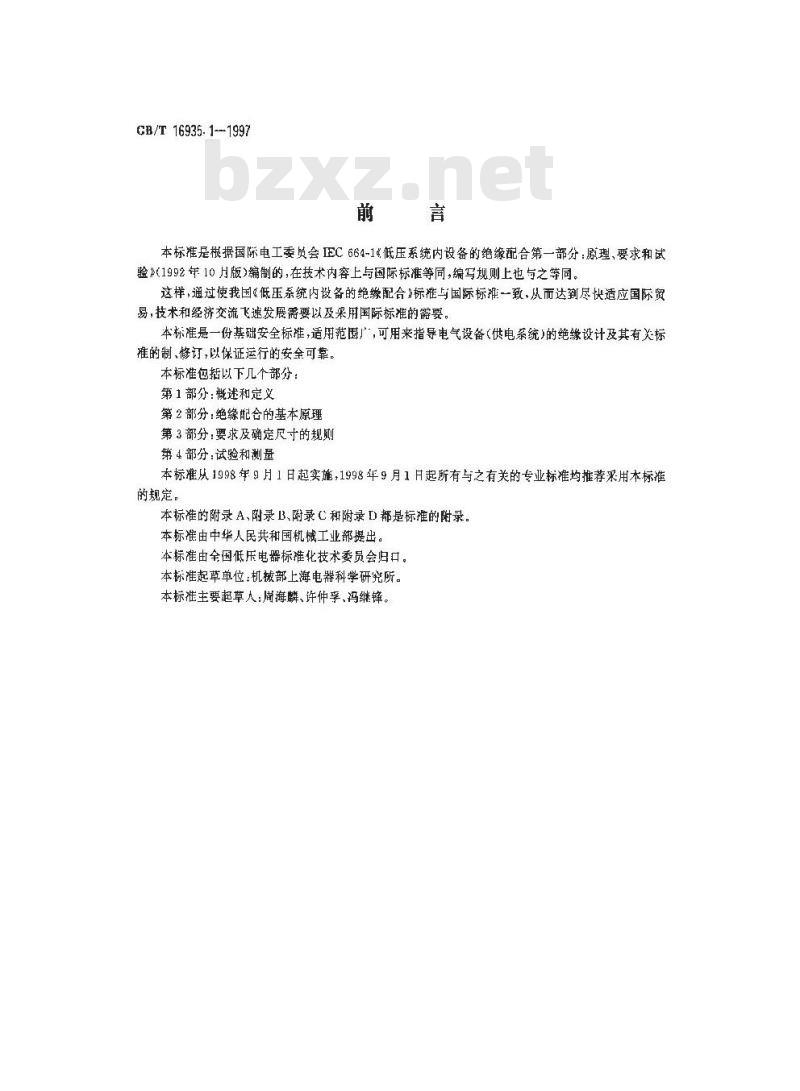

本标准是根据国际电工委员会LEC664-14低压系统内设备的绝缘配合第一部分：原理、要求和试验》1992年10月版>编制的，在技术内容上与国际标准等同，编写规则上也与之等同。这样，通过使我国“低压系统内投备的绝缘配合》标准与国际标准一致，从而达到尽快适应国际贸易，技术和经济交流飞速发展需要以及采用国际标准的需要本标准是一份基础安全标准，适用范围广，可用来指导电气设备（供电系统）的绝缘设计及其有关标准的制、修订，以保证运行的安全可靠。本标准包括以下几个部分：免费标准下载网bzxz
第1部分：概述和定义
第2部分：绝缘配合的基本原理
第3部分要求及确定尺寸的规则
第 4 部分:试验和测量
本标准从1998年9月1日起实施，1998年9月1月起所有与之有关的专业标准均推荐采用本标准的规定。
本标准的附录A、附录B、附录C和附录D都是标准的附录。本标准由中华人民共和国机械工业提出。本标准由全国低压电器标准化技术委员会归口。本标准起草单位：机械部上海电器科学研究所。本标准主要超草人：厨海麟、许仲孚、冯继锋GB/T16935.1—1997

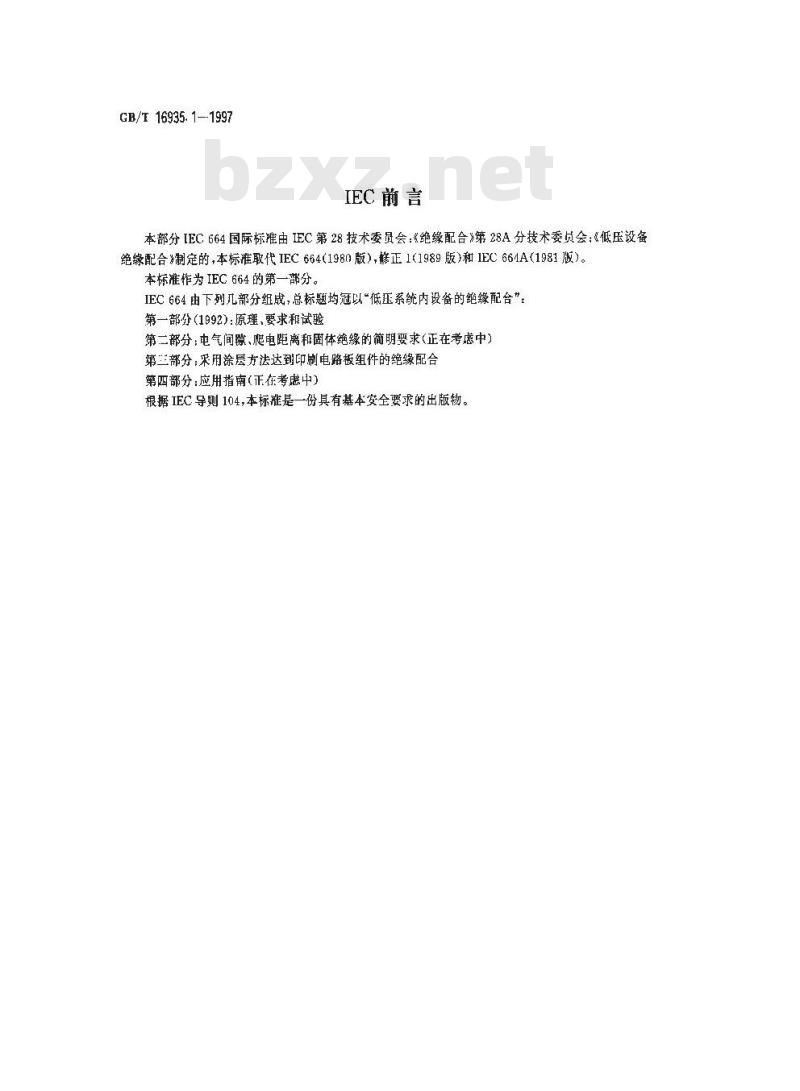

IEC前言
本部分IEC664国际标准由IEC第28技术委员会：《绝缘配合》第28A分技术委员会：《低压设备绝缘配合净制定的，本标准取代IEC664（1980版），修正1(1989版）和1EC664A（1981版）。本标准作为IEC 664的第一部分。IEC 664由下列几部分纽成，总标题均冠以“低压系统内设备的绝缘配合”：第一部分（1992)：原理，要求和试验第二部分：电气间隙、爬电距离和固体绝缘的简明要求(正在考虑中)第三部分：采用涂层方法达到印刷电路板组件的绝缘配合第四部分：应用指南(正在考虑中)根据IEC导则104，本标准是一份具有基本安全要求的出版物。1概述和定义
1.1适用范锣

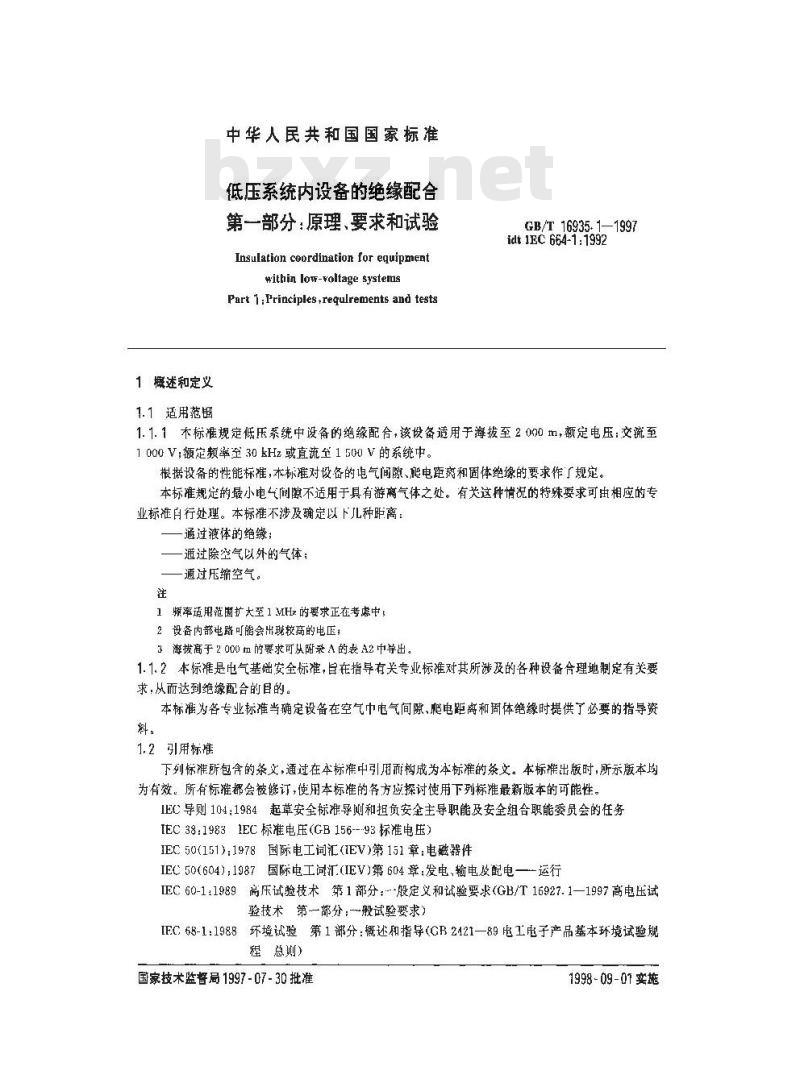

中华人民共和国国家标准
低压系统内设备的绝缘配合
第一部分；原理，要求和试验
Insulation coordination for equipmentwithin low-voltage systens
Part 1:I'rinciples +requlrements and testsGB/T 16935.1—1997
idt 1EC 664-1:1992
1.1.1标准规定低压系统中设备的绝缘配合，该设备适用于海拔至2000m，额定电压：交至1000V:额定频率径30kHz或直流至1500V的系统中。根据设备的性能标准，本标准对设备的电气间隙、电距离和固体绝缘的要求作了规定。本标准规定的最小电气闻原不适用于具有游离气体之处。有关这种情况的特殊要求可由相应的专业标准自行处理。本标准不涉及确定以下儿种距离：通过液体的绝缘：
一通过除空气以外的气体：
通过压缔空气。
1频率适用范国扩大至1MHz的要求正在考虑中！2设备内部电路可脂会出现较高的电压：3游拔高于2 000 m的要求可从附录A的表 A2中导出。1.1.2本标准是电气基础安全标准，自在指导有关专业标准对其所涉及的各种设备合理地制定有关要求，从而达到绝缘配合的目的。本标准为各专业标准当确定设备在空气中电气间隙，爬电距离和固体绝缘时提供了必要的指导资料。
1.2引用标难
下列标准所包含的条义，通过在本标准中引用而树成为本标准的茶文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。IEC导则104;1984起草安全标准导则和担负安全主导职能及安全组合职能委员会的任务IEC 38:19831EC 标准电压(GB 156---93标准电压)IEC50(151)：1978国际电工词汇（IEV）第151章：电磁器件IEC50(604)：1987国际电工间汇(IEV)第604章：发电输电及配电—-运行[EC60-1:1989高压试验技术第1部分：-般定义和试验要求(GB/T16927.1—1997高电压试验技术第一部分：一般试验要求)[EC,68-1:1988环境试验第1部分：概述和指导(GB242189电工电子产品基本环境试验规程总则）
国家技术监督局1997-07-30批准1998-09-01实施
GB/T 16935. 1—1997

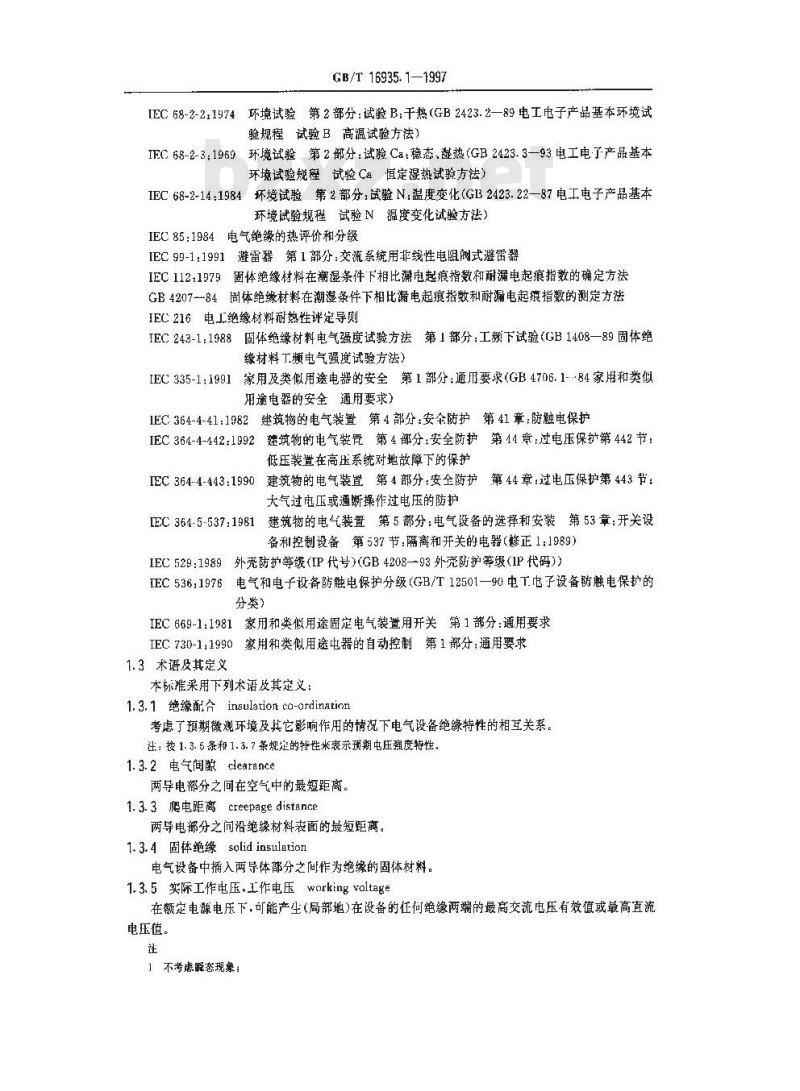

IEC68-2-2+1974环境试验第2部分：试验B：千热（GB2423.2—89电工电子产品基本环境试验规程试验B高温试验方法）
IEC68-2-3：1969环境试验第2部分：试验Cat稳态，热（GB2423.3—93电工电了产品基本环境试验规程试验Ca恒定热试验方法）IEC68-2-14：1984坏境试验第2部分，验N：温度变化（GB2423.22—87电工电子产品基本环境试验规程试验N温度变化试验方法）IEC85:1984电气绝缘的热评价和分级IEC99-1:1991避雷器第1部分：交流系统用非线性电阻阀式避雷器IEC112:1979固体绝缘材料在潮湿条件下相比漏电起痕指数和耐漏电起痕指数的确定方法GB4207--84固体绝缘材料在潮湿条件下相比漏电起痕指数和耐漏电起痕指数的测定方法IEC216电工绝缘材料耐热性评定导则IEC243-1:1988固体绝缘材料电气强度试验方法第1部分：工频下试验（GB1408—89固体绝缘材料丁频电气蝇度试验方法）IEC335-1：1991家用及类似用途电器的安全第1部分：通用要求（GB4706.184家用和类似用途电器的安全通用要求）
1EC364-4-41：1982建筑物的电气装置第4部分：安全防护第41章防触电保护IEC364-4-4421992建筑物的电气装置第4部分：安全防护第44章：过电压保护第442节：低压装置在高压系统对地故障下的保护IEC364-4-443:1990建筑物的电气装置第4部分：安全防护第44章：过电压保护第443节：大气过电压或通断操作过电压的防护[EC364-5-537：1981建筑物的电气装置第5部分：电气设备的选择和安装第53章：开关设
备和控制设备第537节：隔离和开关的电器（修正1：1989）IEC529:1989外壳防护等级(IP代号)(GB4208—93外壳防护等级(1P代码)）EC536.1976电气和电子设备防触电保护分级（GB/T12501—90电T.电子设备防触电保扩的分类）
1家用和类似用途固定电气装道用开关第1部分：通用要求IEC 669-1:1981
IEC.730-1,1990家用和类似用途电器的自动控制第1部分；通用要求1.3术语及其定义
本标准采用下列术语及其定义：1.3.1绝缘配合insulationca-ardination考虑了预期微观环境及其它影响作用的情况下电气设备绝缘特性的相互关系。注：按1.3.5条和1.3.7条规定的特性米表示预期电压强度特性。1.3.2电气间断clearance
两导电部分之间在空气中的最短距离。1. 3.3 爬电距离creepage distance两导电部分之间沿绝缘材料表面的最短距离。1.3.4固体绝缘solidinsulation电气设备中插入两导体部分之间作为绝缘的固体材料。1.3.5 实际工作电压,工作电压working voltage在额定电源电压下，可能产生（局部地)在设备的任何绝缘两端的最高交流电压有效值或最高直流电压值。
1不考虑瞬态现蒙：
2开踏和正常运行二种情说都要考虑。GB/T 16935.1—1997
1.3.6（周期性）再现峰值电压rccurringpeak voltage由于交流电压畸变或交流分量叠加在直流电压上使电压波形发生周期性振幅偏移的最大峰值电压。
注：不规则的过电压（如，由于偶尔通断操作产生的过电压)不认为是再现峰值电压。1.3.7过电压overvoltage
峰值大于在正常运行下最大稳态电压的相应峰值的任何电压。1.3.7.1暂态过电压，短时过电压temporaryovervoltage持续相对长时间(对应于瞬态过电压)的工频过电压。1.3.7.2麟态过电压transient.overvoltage振荡的或非振荡的，通常为高阻尼的，持续时间只有几毫秒或更短的短时间过电压。1.3.7.2.1通断操作过电压（简称通断过电压），操作过电压switchingovervoltage因特定通断操作或故障通断，在系统中的任何位置上出现的瞬态过电玉。1.3.7.2.2雷击（或雷电）过电压lightningovervoltage因持定的雷击（或雷电)放电，在系统中的任何位置上出现的瞬态过电压。1.3.7.3功能过电压functional overvoltage为了电器的功能所需，有意识地施加的过电压，1.3.8耐受电压withstand voltage1.3.B.1冲击耐受电压（简称冲击耐压）impulsewithstandvoltage规定的条件下，不造成击穿，其有一定形状和极性的冲击电压最高峰值。1.3.8.2有效值耐受电所1.m.swithstand voltage在规定的条件下，不造成绝缘击穿的电乐的最高有效值。1.3.8.3（周期性）再现峰值耐受电压recurtingpeakwithstandvoltage在规定的条件下，不造成绝缘击穿的（周期性)再现电压的最高峰值。1.3.8.4暂态耐受过电压，短时耐受过电压temporarywithstand overvoltage在规定的茶件下，不造成绝缘击穿的督态过电压的最高有效值。1.3.9额定电压rated voltage
制造！对元件、电器或设备规定的电压值，它与运行（包括操作)和性能等特性有关。注：设备可有一个以上的额定电压或可具有额定电压范围。1.3.9.1额定绝缘电压 rated insulation voltage制造厂对设备或其部件规定的耐受电压有效值，以表征其绝缘规定的（长期)耐受能力。注：额定绝裁电压不一定等于设备的额定电压。而损定电压主要与改备的操作性能有关。1.3.9.2额定冲击电压ratcd impulgevoltage制造厂对设备或其部件规定的冲击耐受电压值，以表征其绝缘规定的抗瞬态过电压耐受能力。1.3.9.3额定（周期性）再现峰值电压ratedrecurringPeakvoltage制造厂对设备或其部件规定的（周期性)再现峰值耐受电压值，以表征其绝缘规定的抗再现峰值电压的耐受能力。
1.3.9.4额定暂态过电压，额定短时过电压rated temporaryovervoltage制造厂对设备或其部件规定的暂态耐受过电压值，以表征其绝缘规定的抗交流电压的短时耐受能力。
overvoltagecategory
过电压类别
用数字表示瞬态过电压条件。
注: 用 I 、[ 、和N表示过电压类别,见 2. 2. 2. 1 条。1.3.11污染（污秽）pollution
CB/T16935.1—1997
任何外来物质(固体、液体或气体)可使绝缘的介电强度和表面电阻率下降的现象。1.3.12环境environment
1.3.12.1宏观环境macro-environment设备安置或使用的房间或其它场所的环境。1.3.12.2微规环境micro-environrment特别会影响确定爬电距离尽寸的绝缘的紧（直接)环境，1.3.13污染（污移）等级Pollution degree用数字表征微观环境受预期污染程度。注，用 1、2.3 利4表示污染等级,见 2. 5. 1 条。1.3.14均匀电场homogeneous lield电极之间的电压梯度基本上恒定的电场（均勾电场），例如两个球之间每一球的半径均大于二者间的距离的电场。
流，均勾串场条件糖称为情况B
1.3.15非均匀电场 inhomogeneous field电之间的电压梯度不恒定的电场(非均匀电场)。注：炎端对平面电极间的非均句电场条件被称为情况A。1.3.16被控过电压条件controlled ovcrvoltage condition电气系统内预期瞬态过电压被限制在规定水平的条件。1.3.17绝缘insulation
1.3.17.1功能绝缘functional insulation导体部分之间适用于设备待定功能所需要的绝缘。1.3. 17.2 基本绝缘 basic insulation设置在带电部分上，作为触电基本保护的绝券。注：基本绝缘不一定包括专门用作功能日的之绝缘(1EC5.36:1976(GB/T12501—90)中2.1条）。1.3.17.3附加绝缘supplementaryingulation除基本绝缘外，另外再设置的独立绝缘,其目的是为了万一基本绝缘损坏时可提供触电保护(IEC536 中2. 2条)。
1.3.17.4双重绝缘doubleinsulation由基本绝缘和附加绝缘两者组成的绝缘（IEC536：1976(GB/T12501—90)中2.3条）。1.3.17.5加强绝缘reinforced insulation设置在带电部分上的一种单独的绝缘结构，主要在有关标准规定的条件下提供与双重绝缘相等的防触电等级的绝缘（IEC5361976（GB/T12501—90）中2.4条）。注：一个单独的绝缘结构不意味者该绝缘必带是一同质的部件，它可有许多层次组成，而这些层次不能按基本绝缘或附加绝缘单独地进行试验。
1.3.18局部放电(PD）partialdischarge部分桥接绝缘两端的放电。
1.3.18.1视在充电(视在电荷量)g apparent chargc在被试品接线端子处能够测量到的充电。注
1视在充电比局部放电小。
2测量现在充电要求在被试品接线端子处有一个短路条件（见附录D的2)。1.3. 18.2规定的放电量spccified discharge magnitude根据本标握的规定视在充电量被认为是极限值。注：应计算最人幅度的脉冲，
GE/T 16935. 1 - 1997
1.3.18.3脉冲重复率pulse repetition ratc视在充电量大于测量水平的每秒钟脉冲均数。注：在本标准适用范围内,不允许用脉冲重复率来估算放电量。1.3.18.4局部放电初始电压（U）partialdischargeinceptianvoltage当试验电压上升至高于未发牛放电的下限值，而视在充电大丁规定的放电量的试验电压最小峰值。注：对于交流试验,可用有效值。1.3.18.5局部放电熄灭电压（U.）artial dischargeextinctionvoltage当试验电压降个低丁已发生放电的上限值，而视在充电小于规定的放电量的试验电压最小峰值。注，对于交流试验，可用有效悄。1.3.18.6局部放电试验电压（U,）Partial discharge test voltage用于4.1.2.4.2条试验的试验电压峰值，在此电压下，视在充电必须小于规定的放电量。注：对」交流试验，可用有效值，1.3.19试验test
1. 3. 19. 1 型式试验
typetest
对按某一设计而制造的-个或多个电器所进行的试验，以表明这设计符合一定的标准（IEV151-04-15)
1.3.19.2常规试验，例行试验routine test对每个电器在制造中和/或制造后所进行的试验，以判断其是否符合某项标准(IEV151-04-16)。1.3.20（出厂）抽样试验satmpling test从一批电器中随机抽取若干个所进行的试验（IEV151-04-17)。2绝缘配合的基本原理
2.1基本原理
绝缘配合意指根据设备的使用及其周圈的坏境来选择设备的电气绝缘特性。只有投备的设计基于在其期塑寿命中所承受的作用(例如电压)强度时才能实现绝缴配合。2.1.1绝缘配合与电压的关系
应考虑下列内容：
a）在系统中可能出现的电压；
b）设备产生的电压(该电压可能会反过来影响系统中的其他设备)；c）要求的持续运行等级！
d）人身和财产安全，使电压强度造或事故的可能性不会导致损害性危险。2.1.1.1长期交流或直流电压与绝缘配合的关系长期(交流和直流)电压的绝缘配合主要基于：a）额定电压
b）额定绝缘电压；
c）实际工作电压。
2.1.1.2瞬态过电压与绝缘配合的关系瞬态过电压的绝缘配个主要依据被控过电压的条件。主要有下面两种控制：
）内在（固有）控制：电气系统内的条件要求该系统的特性能使预期瞬态过电压限制在规定的水平，
b）保护挖制：电气系统内的条件要求以特定的过电压衰减措施可使预期瞬态过电压限制在规定的水平。
GB/T 16935. 1—1997
1大型系统和复杂系统(例如低压电,小系统，该系统可能会受到多种和多变因素的影响)中的过电压只能根据统让法来评定，这种方法对大气产生的过电压来讲特别实用，同时对于无论通过内在控制或遵过保护控制来实现被控条件也适用。
2建议用概率分析法来评定是否存在内在控或是否需要保护控制。该分析费求了解电气系统的特性，留击水平，瞬态过电压水平等。这种方法已被IFC，364-4-443采用在与低压电力系统连接的建筑物电气装置33特定的过电压衰减措施可以是其有储能和耗能措施的器件,并在规定的条件下能无害地消耗预期位宣上过电压的能星，
为了应用绝缘配合概念，必需区别以下二种瞬态过电压来源：米自系统的瞬态过电压，该系统是与设备的接线端子连接的，一设备自身产生的瞬态过电压。绝配合采用的额定冲击电压优先值如下：330 V,500 V.800 V.1 500 V.2 500 V.1 000 V,6 000 V,8 000 V,12 000 V.2.1.1.3再现峰值电压与绝缘配合的关系在考虑巾。但必需考虑固体绝缘(见3.3、2.2.1条)和沿绝缘表面可能发生局部放电，2.1.1.4暂态过电压与绝缘配合的关系在考虑中,见 3, 3. 3,2. 2. 1条和 TEC 364-4-442。2.1.2环境条件和绝缘配合的关系确定污染等级作为考虑绝缘的微徽观环境条件。微观环境条件主要取决于设备所处的宏观环境条件，在许多情况下，这些微观和宏观环境是相同的。但是，微观环境可能会好丁或坏下宏观环境。例如，外壳，加热，通风或灰尘可能会影响微观环境。注，符合IEC529(GB4208)标准规定的外壳防护等级的电气设备不一定需要改普有关污染的微观环境。2.2电压及其额定值
为了按绝缘配合来确定设备绝缘结构的尺寸，应规定：基本电压额定值；
一根据设备预期的用途规定过电压类别，尚需考虑预期与设备连接的系统之特性。2.2.1长期作用电压的确定
选取设备的额定电压应不低于电源系统的标称电压。2.2.1.1确定基本绝缘的电压
2.2.1.1.1直接由低压电网供电的设备低压电网的标称电压先按表3a和表3b（见3.2.1.1条）正确选取，并以此电正作为选定爬电距离的电压最小值，也可用来选定设备的额定绝缘电压。电气设备可以有几个额定电压以便可以使用在不问标称电压的低压电网中，这种设备电压度选联其最高额定电压。各专业标应考虑如何选定电压，是以\线对线”电压为基础；还是以“线对中性点”压为基础。对于后者，该专业标准应规定必须使用户知道该设备只能用于中性点接地系统中。2.2.1.1.2非直接由低压电网供电的系统，设备和内部电蹈系统、设备和内部电路中的基本绝缘应考虑各自可能出现的最高有效值电压。此电压的确定要考虑电源标称电压以及设备在额定值范围内其它条件的最严重的组合情况。注：障条件不考虑
2.2.1.2确定功能绝缘的电压
实际「作电压可用来确定功能绝缘所要求的尺寸。2.2.2额定冲击电压的确定
瞬态过电压可作为确定额定冲击电压的基础。2.2.2.1过电压类别
GB/T 16935. 1—1997
直接出低压电网供电的设备要采用过电压类别的概念。注：该过电压类别概念已被 1EC361-4-413采用。连接其它系统(例如，通讯和数据系统)的设备也能采用类似概念。2.2.2.1.1有接由低压电网供电的设备各专业标准应以下列过电压类别的基本说明为基础来确定过电压类别（也可参见1EC364-4:443)；过电压类别\的设备是使用在配电装置电源端的设备：注：此类设备包含如电表科前级过电流保护设备。“一过电压类别！的设备是安装在配电装置中的设备，以及设备的使用安全(工作可靠)性和适用性必需符合特殊要求者：
注：此类设备包含如安装在配电装置中的开关电器和永失连接至配电装置的工业用设备，-过电压类别I的设备是由配电装置供必的耗能设备！注：此类设备包含如器具，可移动式工其及其它家用和类似用途负载，如果此类设备的安全(可靠)性和适用性具有特殊要求时,则采用过电压类别且。过电压类别1的设备是连接至具有限制瞬态过电压至相当低水平措脑的电路的设备。注：例始，具有过电压保护的电子电路。2.2.2.1.2非直接由低压电网供电的系统和设备如适合的话，则建议各专业标准要规定该系统利设备的过电压类别或额定冲击电压。推荐采用 2. 1. 1. 2 中的优先值。注：此类系统可以是通讥或工业控制系统或载运装置中的独文系统2.2.2.2设备额定冲击电压的选定设备的额定冲击电压应按表1用相应规定的过电正类别和该设备额定电压来选定。注
1具有特殊的额定冲出电压和具有一个认上额定电压的设备可适用十不同过电压类别：2考患通断过电压方面见2.2.2.4。表1直接由低压电网供电的设备的额定冲击电压苯于IFC38(GR156)
电源系统\的标称电正
230/400
377/480
400/690
120~240
从交流戴直流标
称电压导出线对
中性点的电压
（小于等于）
1）现有大同低压电网及其标称电压见附录B.1
设备的额定冲击中压的2
过电压(安装)类别*
2)具有这类额定冲于电压的投备可用十1EC:3644 443规是的装置中。800
6i 000
12 000
3）三相四线配电系统用符号\/\表示，较低值为线对中性点电压，较高值为线对线电压，仪有一个值的表示三相三线系统：片规定为线对线值。4)过电压类别的说明见 2.2.2. 1. 1。2.2.2.3设备内部冲击电压的绝缘配合2.2.2.3.1受外来瞬态过电压影响显著的设备内部的部件或电路，要来用设备的额定冲许屯压.而设GB/T16935.11997
备操作运行可能产生的瞬态过电压对外部电路状态的影响应不超过2.2.2.4规定的条件。2.2.2.3.2其有特定抗瞬态过电保护的设备，其内部的部件或电路，由于它们受外来瞬态过电压影响不人，则其基本绝缘要求的冲击耐受电压与设备的额定冲击电乐无关.但与该部件或电路的实际条件有关，推荐应用2.1.1.2列出的冲击电压优先值使之标准化，其他情记，可用表2之值的内法得到。2.2.2.4设备产生的通断过电压
设备可能在其接线端处产生过电压，例如开关电器，当根据有关标准和制造！说明书采用额定冲击电压时，该设备产生的过电压不应大于该值。注：如电压超过额定冲击电，会发生漏电（剩余电流）危险，这种情况与线路的象件有如果斤关电器具有指定额定冲击电压或过电压安装类别，且有二个额定冲击电压或一个过电压类别，则开关电器产生的过电压不应高于较低过电压类别之值：高者与开关电器的冲击耐受电压有关·而低者与其产生的过电压有关，
注：额定冲卉电压的给定值是指达到该幅值的过电压值可能会对系统产尘影响，因此该设备不能用于较低过电压类别或要求有适用于较低过电压类别的抑过电压措施。2.2.2.5交界面的要求
设备可在较高过电压类别的条件下使用，但必须将该处的过电压道当地降低。适当降低过电压可采用以下措懂
a）过电压保护器件：
——b）具有隔离统维的变压器；—℃）其有（能分散、转移浪涌过电压能董的)多分支电路的配电系统：——t）能吸收浪痛过电压能量的电容，一e）能消耗浪涌过电压能量的电阻或类似的阻尼器件。注：装置或设备中的过电压保扩器件所消耗的能量可能会多于姿装在装置电源端的具有最高钳位电压的过电压保护器件，这一事实必葡注意。此情况特别适用于具有最低钳位电压的过电压保护器件。2.2.3（周期性）再现峰值电正的确定在考虑中。
2.2.4暂态过电压的确定
在考虑中。
2.3颗率
在考虑中。
2.4承受电压作用的时间
就爬电距离而言，电压作用时间会响1燥事故的次数，干燥事故能发生表面闪烁，其能量大的足以引起漏电痕迹。干燥事故的次数被认为足以在以下几个方面引起漏电痕迹一预期持续使用并且内部产生的热呈不足以使其干燥的设备内：斤关电器的输入端和直接由低压电网供电的开关电器的进线和负载端（输入和输出端）之间的设备内：
·.承受长期凝露作用和频繁接通、分断操作的设备内。对预期长时间藏受持续电医作用的绝缘，按表4确定其爬电距离。如果设备内绝缘仅承受短时间电压作用，则各专业标准应按所属设备特点可考虑爬电距离允许降为略低于表4的规定值。注：除污染等级4外，承受电压作用的总时间小}或等于15000h的绝缘可采用和应低一个电压等级的爬电距离同样承受电厌的时间小于或等于1500h的绝缘可用相应低二个电压等级的恶电距离：放宽电正等级按持续受压作用的条件而断定的。
另一方面对于污染等级2，表4中规定的绝缘材料组别；的爬电逆离也可11于所有材料级别，设备本身长时间承受电压作用，而其内部仅间断地承受电压作用的绝缘也可用以上同样方法考忠。2.5污染、污移
GB/T 16935. 1—1997
微观环境决定对绝缘污染的影响，然而在考虑微观环境时必须注意到宏观环境。有效地使用外壳，封闭式或气密封闭式等措施叫减少对绝缘的污染。这些减少污染的措施对设备受凝露或正常运行中其本身产生的污染时可能无效，
固体微粒、尘埃和水能完全桥接小的电气问晾闪此凡徽观环境可存在污染之处都要规定最小电气间隙。
1在潮湿的情况下污染将会变为导电性污架。由污染的水，油烟，金属尘埃，尘埃引起的污染是常见的导电性污染。
2电离气体或金属覆盖累积引起的导电性污染仪生特是的情况下发生，例如开关设备和控制设备的炎弧辜，这种情况不包括在本标摊中。
2.5.1微观环境的污染等级
为了计算爬电臣离和气间隙，微观环境的污染等级规定有以下4级：污染等级1
无污染或仪有干燥的，非导电性的污染，该污染没有任何影响。污染等级2
一般仅有非导电性污染，然而必须预期到凝露会偶然发生短替的导电性污染。一污染等级3
有导电性污染或巾于预期的凝露使干燥的非导电性污染变为导电性污染。—一污染等级 4
造成持久的导电性污染，例如由丁导电出埃或雨或雪所引起的。2.5.2与宏观环境的配合
在考虑中。
2.6设备提供的资料
各专业标准应规定设备必须提供的有关资料及提供资料的方式。2.7绝缘材料
2.7.1相比漏电感痕指数(CTI)
2.7.1.1当污染表面由于干燥使表面泄瀚电流分断时.其闪烁过程集中释放的能量使绝缘材料受到摄伤，根据其损伤程度可大纹表明绝缘材料的特性。在闪烁作用下绝缘材料可能有以下性能：绝缘材料性能不衰变：
放电作用使绝缘材料摄(电腐蚀)；固体绝缘材料表面上电介质污染和电场强度的综合效应，作其表面上逐渐形成导电通道（瀚电起痕）
注：爆电起痕或见离他发生在以下条件：承载麦面泄漏电流的波膜中断时，和外施电压足以击穿小问募，该问察在液膜中断时形或，和击穿放电电疏必须大于眼值，以更提供足够能量·以热的斤试部地烹变滋膜下的绝缘材料。绝缘的恶化磁着电流通过的时间增长雨增大。2.7.1.2根据2.7.1-1规定的性能无法对绝缘材料进行分类，在各种不同的污染和电压下绝缘材料的性能是常复杂的.在各种不间条件下许多材料属丁三种规定的二种甚至三种.绝缘材料与2.7.1.3所述材料组别实际1无直接关系，然而，经验和试验表明：具有相对较高性能的绝缘材料的排列也与按相比渐电起痕指数(CTI)相应等级的排列人致相同。因此本标准采用CTI值来进行绝缘材料分类2.7.1.3本标准将绝缘材料按其CTI值划分为如下四组：绝缘材料组别！
绝缘材料组别T
600cTI
400≤CTI600
绝缘材料组别Ⅱa
绝缘材料组别Ⅱb
GB/T 16935.1-1997
175≤CTI-400
100≤CTI175
以上CTI值是按IEC112(GB4207)以溶液A在专门试样上进行试验所得的数值注：绝终材料也可采用耐漏电起痕指数《PTI)米表明其起痕特性。某一绝缘材料可属于上述四种绝缘材料组别之一,以PTI值为基础来决定该材料所属组别,用IFC,112和溶液A方祛确定材料的FTI值要等于或大于该组别所规定的较低值，
2.7.1.4按IEC112(GB4207)标准相比漏电起痕指数试验，用米比较各种绝缘材料在试验条件下的性能，即含水污染物的液滴落下至水平表面七导致电介质的导电，提供了定性的比较，但就绝缘材料具有形成漏电痕迹的趋向来说，相比漏电起痕指数也可给出定量比较。2.7.1.5对丁玻璃、陶瓷或其他无机绝缘材料，不会发生滞电起痕，爬电距离才无须大于其相应的（达到绝缘配合的)电气间源。
2.7.2介电特性
在考虑中。
2.7.3热特性
在考虑中。
2.7.4机械和化学特性
在考虑中。
3要求及确定尺寸的规则
3.1电气间隙的确定
电气间障应以承受所要求的冲击耐压来确定.对卡接接至低压电网供电的设备·其所要求的脉冲耐压是在2.2.2.2基础上确定的额定冲击电压。如果稳态有效值也压、再现峰值电压或暂态过电压比冲击耐受电压所要求的电气间隙更大，则附录A表A1中交流（50/60Hz)峰侦栏内的相应值适用注：续运行中达到未击穿极限的情况，3.1.1影响因素
电气间隙应从表2中选取，月必须考虑以下影响因素：功能绝缘的冲击耐受电压要求按3.1.4条，基本绝缘、附加绝缘和加强绝缘的冲击耐受电压要求按3.1.5条：
—电场条件见(3.1.2条）;
一一游拔,表2规定的电气间隙，对用十海拨2 000 m及以下的设备具有足够的冲击电乐耐受能力，对用在高于海拨2000m的设备，3.1.3条适用；一微观坏境（见2.5.1条）。
机械影响，例如；震动、外施力的效应等，则要求有较大的电气间隙，3.1.2电场条件
导电部件电极)的形状和布置会影响电场的均匀性，因而必然影响要求耐受规定电压的距离（见表2)。
3.1.2.1非均匀电场（表2中情况A)情况A的电气间隙能满足在所有电场条件下要求的冲击耐受电压。选用不小于表2情说A的电气间隙可不必考患导电部件（电极)的形状结构，也不必用冲击耐受电压试验进行验证。通过绝缘材料的外壳中槽和孔的电气间愿逆不小于情况A的电气间隙。3.1.2.2均匀电场（表2中情况R）表2中情况B的电气间隙之值仅适用于均匀电场。只有当导电部件(电极)的形状结构设计成使该处内部电场强度基本上为情定的电压梯度时才能采用批值。
