【12J609】 防火门窗

TEHSHZONHNONE
国家建筑标准设计图集
12J609
（替代03J609）
防火门窗電
中国建筑标准设计研究院
国家建筑标准设计图集
12J609
（替代03J609）
防火门窗
批准部门：
组织编制：
中华人民共和国住房和城乡建设部中国建筑标准设计研究院
中國计划出版社

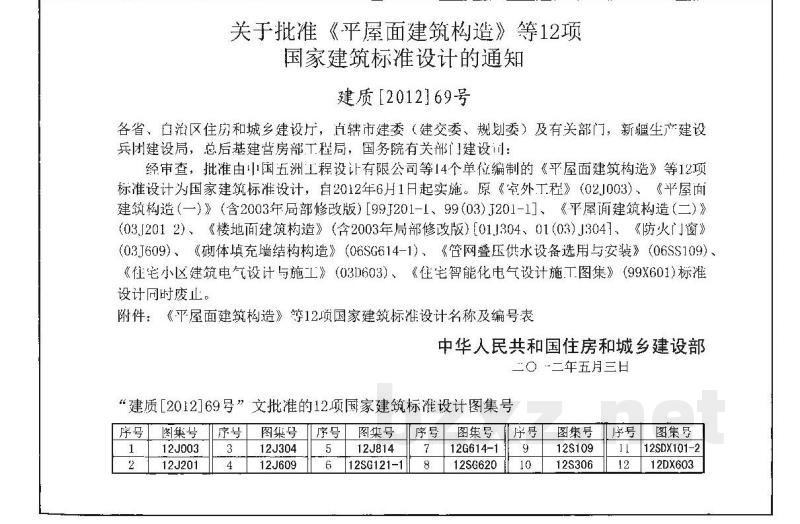

关手批准《平屋面建筑构造》等12项国家建筑标准设计的通知
建质［2012]69号
各省，广治区住房和城乡建设厅，卢辖律委（建交委、规划季）及有关部门，新疆牛产建设兵团建设局，总后基建营房部履后，国务院有关部携建设小：经查，批准由山国五洲程设让有限公司等14个单位编制的《平屋面建筑构造》等12项标准设计为国家建筑标准设计，自2012年6月1月起实施。原《室外丁程》（021003）、《平屋的建筑构造（一）》（含2003年局部修改版）「991201-199（03J201-11《平屋面建筑构造（二）》（03[2012）楼地面建筑构造》（含2003年局部修政版）「011304、01（03）1304、《防火门窗》(03T609）、《砌体填充墙结构构造》（06SG614-1）《管网叠压供水设备选用与安装》（06SS109）《住宅小区建筑电气设计与施工》（031603）、《任宅智能化电气设计施工图集》（99X601)标准设计同时废止。
附件：《平屋面建筑构造》等12项国家建筑标准设计名称及编号表中华人民共和国住房和城乡建设部二〇二年五月三日
“建质［2012]69号”文批准的12项国家建筑标准设计图集号序号
图集号
12J003
12J201
图集号
12J304
12J609
图集号
12J814
12SG121-1
图集号
12G614-1
12SG620
图集号
12S109
12S306
图集号
12SDX101-2
12DX603
批准部门
主编单位
实行日期

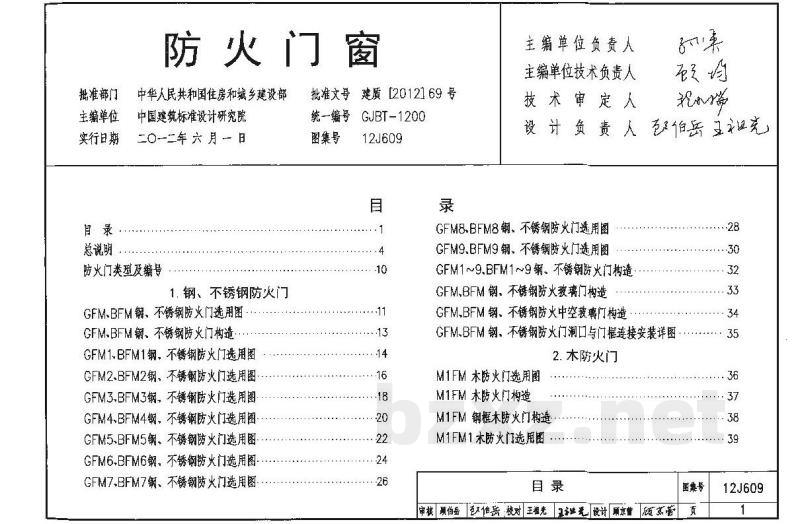

总说明
防火门窗
中华人民共和国住房和城乡建设部中国建筑标准设计研究院
二〇一二年六月一日
防火门类型及编号
1.钢、不锈钢防火门
GFM.BFM钢、不锈钢防火门选用图GFM-BFM钢、不锈钢防火门构造
GFM1,BFM1钢，不锈钢防火门选用图GFM2、BFM2钢，不锈钢防火门选用图GFM3.BFM3钢，不锈钢防火门选用图GFM4.BFM4钢，不锈钢防火门选用图GFM5.BFM5钢、不锈钢防火门选用图GFM6.BFM6钢，不锈钢筋火门洗用图..GFM7.BFM7钢、不锈钢筋火门选用图批准文号建质[2012169号
统—编号GJBT-1200
图集号
12J609
主编单位负责人
主编单位技术负责人
技术审定人
设计负责人
GFM&.BFM8钢、不锈钢防火门选；用图GFM9,BFM9钢、不锈钢防火门选用图GFM1~9.BFM1~9钢、不锈钢肪火门造GFM,BFM钢、不锈钢防火玻璃门构造GFM.BFM钢、不锈钢防火中空玻璃门构造v
GFM.BFM钢、不锈钢防火门洞口与门框连接安装详图.2.木防火门
M1FM木防火门选用图
M1FM木防火门构造
M1FM钢框木防火门构造
M1FM1 木防火门选用图
审核项伯岳伯离 校对王祖光7继设计顾京管顾其管图集号
12J609

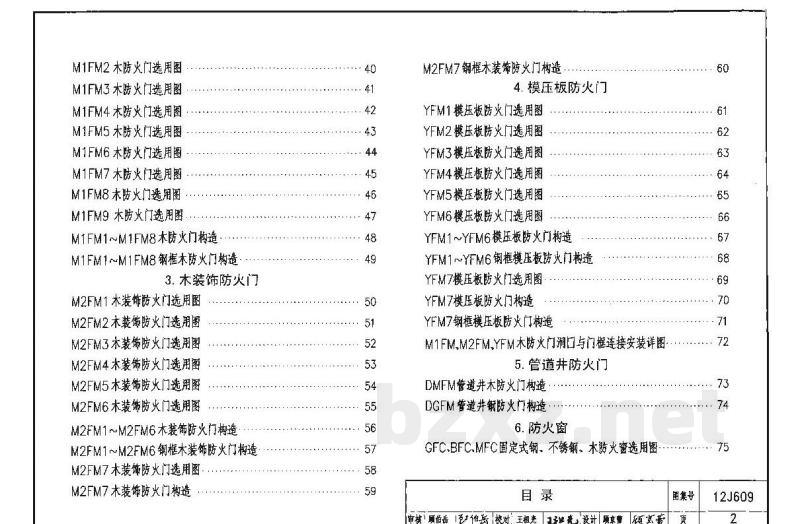

M1FM2木防火门选用图
M1FM3木防火门选,用图
M1FM4 木防火门选,用图
M1FM5 木防火门选用图
M1FM6 木防火门选用图
M1FM7 木防火门选,用图
M1FM8木防火门洗用图...
M1FM9木防火门选用图
M1FM1~M1FM8木防火门构造
M1FM1~M1FM8钢框木防火门构造
3.木装饰防火门
M2FM1木装饰防火门选用图
M2FM2木装饰防火门选用图
M2FM3木装饰防火门选用图
M2FM4木装饰防火门选用图
M2FM5木装饰防火门选用图
M2FM6木装饰防火门选用图
M2FM1~M2FM6木装饰防火门构造
M2FM1~M2FM6钢框木装饰防火门构造M2FM7木装饰防火门选用图
M2FM7木装饰防火门构造
M2FM7钢框木装饰防火门构造
4.模压板防火门
YFM1模压板防火门选用图
YFM2模压板防火门选用图
YFM3模压板防火门选用图
YFM4模压板防火门选用图
YFM5模压板防火门选用图
YFM6模压板防火门选用图
YFM1~YFM6模压板防火门构造Www.bzxZ.net
YFM1~YFM6钢框模压板防火门构造YFM7模压板防火门选用图
YFM7模压板防火门构造
YFM7钢框模压板防火门树造
M1FM.M2FM.YFM木防火门润口与门框连接安装详图5.管道井防火门
DMFM管道井木防火门构造：
DGFM管道井防火门构造
6.防火窗
GFC.BFC、MFC固定式钢、不锈钢、木防火窗选用图目录
审核顾伯岳1色伯医校对王祖光卫光设计项京曾式备图集号
12J609
GFC.BFC.MFC固定式钢、不锈钢舫火窗构造MFC固定式木防火窗构造
PGFC.PBFC.PMFC平开钢、不锈钢、木防火窗选用图PGFC.PBFC平开钢、不锈钢防火窗构造GFC平开、固定钢防火窗构造
GFC节能钢防火构造
PMFC平开木防火窗构造
GFC.BFC钢防火窗洞口安装详图
7.防火卷帘
GFJ钢防火卷帘选用要点
GFJ钢防火卷帘选用表
GFJ钢防火卷帘平、立、剖面图
TFJ水雾式钢特级防火券帘选用要点TFJ水雾式钢特级防火卷帘选用表TFJ水雾式钢特级防火卷帘平、立、剖面图77
WFJ水雾式无机纤维复合特级防火卷帘选用要点及选用表..
WFJ水雾式无机纤维复合特级防火卷缩乎，立，剖面图GFJ.TFJ、WFJ单导轨安装装饰节点SWFJ双轨无机纤维复合特级防火卷帘选用要点及选用表··.93
SWFJ双轨无机纤维复合特级防火卷帘构造SWFJ双导轨安装装饰节点
KGFJ带平开小门钢防火卷帘选用要点及选用表...KGFJ带平开小门钢防火卷帘构造KGFJ带平开小门钢防火卷安装装饰节点CGFJ侧向钢防火卷帘选用要点
CGFJ向钢防火卷帘选用表
CGFJ1侧向钢防火卷帘构造
CGFJ2制向钢脑火卷帘构造：：
PGFJ水平钢舫火卷帘选用要点及选用表PGFJ水平钢防火卷帘详图
附录—卷机功率表
附录二 卷帘下缘构造图
附录三防火门窗设置部位规定
相关技术资料
审核|顾岳已但员校对,王祖光1死设计 顾京糖当97
....108
国集号
12J609
1编制依据
总说明
1.1住房和城乡建设部建质泌[2011782号文“关于印发《二0----年国家建筑标准设计编制工作计划》欣通知”进行编制的，1.2依据下列标准规范编制：
《建筑设计防火规范》GB50016【报批稿《防火门》GB 12955-2008
《筋火蜜》GB16809-2008
《建筑用安全玻璃防火瑕璃》G315763.1-2009”籁火卷帘》CB14:02-2005
《建筑材料及制品燃烧性能分级》GB8624-2006《门和卷帘的耐火实验方送》GB/7633-2008《建筠木门本窗,G122-2000
当依据的标准规慈进行修订或有新的标准规范出版实施时，应按新版标准规范对本图集相关内容逝行复核后选用。2适用范围
本图集适用于民用建筑及工业建筑的防火门、防火窗及防火卷帘。3设计原则
本图交采思新材料、新构造，以提高防火门窗及胺火卷窃的防火性能及制作质量，改善其外观，增加品种，满尺建筑二程的发展，改善人民生活环境的需要。
4防火门
耐火性能代号
A0.50（丙级）
A.00( Z级
A1.50（甲级）
表1防火门耐火性能分类表
隔热防火门
(A类）
耐火性能
耐火肾热性≥0.50h
附火完整性≥鲁.50h
耐火隔热性≥1.00h
耐火完整性≥1.00r
耐火隔热性≥1.50r
耐火完整性≥.50~
耐火隔热性≥2.00r
附火完整性≥2.00
耐火热性≥3.00~
而火完整性≥3.00F
耐火完整性≥1.00h
部分隔热防火门耐火隔热性≥0.50h耐火完整性≥：.50m
（E类）
非隔热防火门
(C类）
总说明
耐火完整性≥2.00h
耐火完整性>3.00h
尉火完整性≥1.00h
耐灭完整性≥1.50h
面火完整性≥2.00h
附火完整性≥3.00h
图集号
申核顾伯们点校对王祖光私亮设计顾京费滋望宝12J609
4.1品种及耐火类别：本图集平开防火门有钢防火门，不锈钢防火门，木防火门、本装饰防火门、模压板防火门等其耐火性能见表14.2防火材料
4.2.1填充材料：防火门门扇内的填充材料应为对人体无毒无害的防火隔热材料，并经国家授权的检测机构检验达到《建筑材料及制品燃烧性能分级》GB8624-2006规定的燃烧性能A1较要求和产烟毒性危险分级7A2级要求。
4.2.2木材：防火门所用本材应为阻燃木材或采用防火板包裹的复合材，并经国家授权的检测机构检验达到难燃性要求。防火门所用木材经组燃处理再进行干燥处理后的含水率不应大于12%，4.2.3人造板：防火门所用人造板应经国家授权的检测机构检验达到难燃性要求。所用人造板经阻燃处理再进行干燥处理后的含水率不应大于12%；人造板在制成防火门后含水率不应大于当地的平衡含水率，4.2.4钢材：
1.防火门框、门扇面板应采用性能不低于冷轧薄钢板的钢质材料2.防火门所用加固件可采用性能不低于热轧钢材的钢质材料，防火门所用钢材厚度符合表2的规定，
4.2.5其他材料：防火门所用其他材料应为对人体无毒无窖，应经国家授权的检测机构检测达到产烟毒性危险分级7A2级要求，并经过国家授权的检测机构检验达到难燃性要求或燃烧性能A1级要求：其力学性能应达到有关标准的相关规定并满足制作防火门的有关要求。4.2.6粘结剂：防火门所用粘结剂应对人体无毒无害并应经国家授权的检表2防火门所用钢材厚度（mm）
部件名称
门扇面板
门框板
铰链瓶
不带螺孔的加固件
带螺孔的加固件
材料厚度
测机构检测达到产烟毒性危险分级7A2级要求的产品，4.3防火门配件
4.3.1防火锁：防火门安装的门锁应是防火锁。在门扇的有锁芯机构处，防火锁均应有执手或推杠机构，不允许以圆形或球形旋纽代替执手（特殊部位使用除外，如管道井门等）。火销应经国家授权检测的机构检测合格，其耐火性能应符合《防火门》GB12955-2008附录A的规定。4.3.2防火合页（铰链）：舫火门用合页（铰链）板厚应不小于3mm,其谢火性能应符合《防火门》GB12955-2008附录B的规定，4.3.3防火闭门装置：
1.随火门应安装防火门闭门器，或设置让常开防火门在火灾发生时能自动关阅门扇的阅门装置（特殊部位使用除外，如誉道井门等）：2.舫火门闭门器和自动关闭门扇的闭门装置，应经国家授权的检测机构检测合格。
总说明
审核顾伯岳！1离校对王祖光“境设计”顾京着至京蕾图集号！
12J609
4.3.4防火门顾序器：双扇、多扇防火门设置盖缝板或企口的应安装顺序器（特殊部位使用除外），其耐火性能应将合《防火门》GB12955-2008附录C的规定。
4.3.5舫火插销：采用钢质胶火插销，应安装在双扇防火门或多扇防火门相对固定一侧的门扇上【若有要求时如管道并门】，其耐火性能应符合防火门》GB12955-2008附录D的规定，4.3.6盖缝板：
1.平口或企口结构的双扇防火门宜设盖缝板。2.盖缝板与门扇连接应牢固。
3.盖缝板不应防碍门扇的正常启闭。4.3.7防火密封件：防火门门框与门扇、门扇与门扇的缝陈处应嵌装防火窗封件。防火窈封件应经国家授权的检测机构检测合格。4.3.8肢火玻璃：
1,防火玻弗有单片防火玻璃和复合防火玻璃之分。复合防火玻璃系由2层或之层以上的普通平板玻璃或浮法玻璃或钢化玻璃和有机材料复合而成。2.防火门及火笛上的防火玻璃应满足建筑用安全玻璃防火玻璃》GF15763.1一2001的规定，其尺寸、外观质量、遗光度，时寒，时紫外线抗冲击均有严格要求，其厨火性能要求见表3.并应符合下列规定：A类防火门若镶嵌舫火玻璃，其耐火性能应符合A类防火门具有耐火完整性、耐火隔热性的条件。
B类防火门若镶嵌防火玻璃，其耐火性能应符合日类肪火门具有时火完囊性、热辐射强度的条件。
C类防火门若镶嵌防火玻璃，其耐火性能应符合C类防火门具有耐火完整性的条件。
表3防火玻璃的谢火性能
耐火等缀
火时间min）
4.4防火门外观质量：采用不同材质材料制造的防火门，其外观质量及制作精度应符合防火门》GB12955-2008的有关规定。5防火卷帘
51品种及耐火分类：依据防火券帘》GB14102-2005的规定，防火卷帘的厨火性能详见表4。
5.2防火卷帘外观质量：
5.2.1防火卷帘金属零部件表面不应有裂纹、压坑及明显的凹凸、锤痕、毛刺、孔洞等缺陷。其表面应做防锈处理，涂层，镀层泣均匀，不得有斑剥、流消现象。
5.2.2卷帘无机纤维复合帘面不应有撕裂，缺角、挖补、破洞、倾斜，跳线、经纬纱密度明显不勾及色差等缺陷；夹板应乎直夹持放牢固，基布的经向应是帘面的受力方向，帘面应美观，乎直，整洁，5.2.3相对运动件在切割、弯曲，冲钻等如工处不应有毛刺，5,2.4各零部件的组装、拼装处不应有错位。焊接处应牢固，外观应平整不拉有夹渣、漏焊、豌松等现象。总说明
审核项伯岳白岳 校对王祖光查瓷设计顺京警顾京蓄图集书
12J609
耐火性能代号
表4防火卷帘耐火性能分类表
钢质防火卷帘
钢质防火、防烟卷帘
无机纤维复合防火卷帘
无机纤维复合防火，防烟卷瘤
特级防火卷帘
5.2.5所有紧固件应紧牢，不应有松动现象。5.3防火卷帘材料：
耐火极限(h)
帘面漏烟量
[m/(m.min）]
5.3.1无机纤维复合防火卷帘使用的原材料应符合健康、环保的有关规定不应使用国家明令禁止使用的材料5.3.2防火卷帘主要零部件便用的各种原材料应符合国家或行业标准的规定。
5.3.3防火卷帘主要零部件使用的原材料厚度宜符合表5的规定，5.3.4无机纤维复合防火卷帘面的装饰布或基布应能在20'C的条件下不发生魔裂并应保持一定的弹性：在50C条件下不应粘连。帘面装饰布的燃烧性能不应低于侣1级【纺织物】的要求：基布的燃烧性能不放低于A级的要求。帘面所用各类纺织物常温下的断裂强度经向不应低于600N/5cm，纬向不应低于300N/5cm
表5防火卷帘原材料（钢材）厚度零谦件名称
源材料厚度（mm）
普通型帘板厚度≥1.0：复合型帘板中在一片厚度>0.823.00
掩埋型≥1.5;外型≥3.0
注：复合型导轨和座概的厚度可采用叠旭法计算，5.4零部件：
5.4.1防火卷帘的帘板、导执、门帽、座板、传动装置卷门机及控制箱的加工精度及用料规格等均应满足防火卷帘》GB14102-2005的要求。防火防烟卷帘导轨及门指内应设有肢烟装置。该装置应用不燃惑难燃核料制作。
5.4.2无机纤维复合防火卷帘表面的材料和构造均应符合《防火卷帘》GB14102-2005第6.3.3条要求。
5.5物理性能：防火卷帘的抗风压、防烟、运行的平稳性、运行噪声、运行速度及两步关闭、温控释效及耐火等级等必须符合《防火卷帘》GB14102-2005的要求，
总说明
图集号
审核顾伯岳和岳校对王粗光丑克设计，顾京督质实蓄12J609
６防火窗
6.1品种及耐火类别；本图集纺火窗有钢防火窗、不锈钢防火窗、及钢木防火窗，其耐火性能见表6。
6.2防火窗材料；防火窗所用材料应特合《防火窗》GB16809-2008的有关规定，其他要求见本图集第4.3.8条。6.3建筑中的防火窗通常为固定式防火密，无开启扇：活动式防火密设有可开启扇。且装配有窗扇启闭控制装置该装置具有手动启朗功能，且至少具有易熔合金件或玻璃球等热敏感元件自动控制关闲的功能。其热敏感元件在64℃温度下5min内不应动作，在74℃下1min内应能动作。窗扇自动关闭时间不应大于60s：
6.4物理性能：防火窗的抗风压性能不应低于规定的4级，同时满足建筑所在地区的抗风压等级；气密性不应低于3级。7防火门窗的涂层
防火门窗的钢材或木材表面均有涂料防护及装饰。对钢、木防火门窗的表面一般防护要求如下
7.1防火门窗的钢构件除镀锌件或制造时已按规定做了防护涂料，可不另做处理外，均需经除锈（除锈等级不低于So2.5级或St3级）后涂醇酸铁红底漆一道、涂醇酸磁漆两道、醇酸清漆一道。7.2木防火门窗表面经刨光打磨后涂醇酸清漆一道，酵酸腻子嵌链，刮平、打磨、涂醇酸瓷器两道、醇酸清漆一道。有更高要求的涂层由工程设计另行规定。不锈钢防火门一般采用发纹不锈钢板，工程中如有特殊要求可另作规定。耐火性能代号
A0.50（丙级）
A1.00（乙级）
A1.50（甲级）
表6防火窗的耐火性能分类表
隔热肪火窗
(A类）
非隔热防火密
（C类）
附火性能
厨火隔热性≥0.50h，且耐火完整性0.50h谢火隔热性≥1.00h,且耐火完整性≥1.00h耐火隔热性≥1.50h,且耐火完整性≥1.50h谢火隔热性≥2.00h，且耐火完整性2.00h耐火隔热性≥3.00h,且耐火完整性3.00h附火完基性≥0.50h
耐火完蒸性≥1.00h
耐火完基性≥1.50h
耐火完整性≥2.00h
耐火完整性≥3.00h
8防火门窗及防火卷帘的代号（按GB12955-2008规定）钢防火门
不锈钢防火门
木防火门
木装饰防火门
模压板防火门
营道井钢防火门DGFM
管道井木防火门DMFM
平开铜防火窗
平开不锈钢防火窗
平开木防火窗
钢防火卷帘
水雾式锅特级防火卷帘
水雾式无机纤维复合特级访火卷帘WFJ双轨无机纤维复合特级防火卷帘总说明
事核顾伯岳更工佰兵梗对王粮光利充说计顾京警京备曲号
12J609
固定钢防火窗
固定不锈钢防火窗
固定木防火蜜
8.1 门睿的索引方法：
带平开小门钢防火卷帘
侧向钢防火卷帘
水平钢防火卷帘
GFM1-0921
钢防火门代号
门缩号
（A1.50甲级）
门口商
门口宽
GFC-0606
（A1.00乙级）
8.2防火卷帘的索引方法：
效轨，
无机纤维
8.3本图集索引方法：
图集号
窗洞口高
窗澜口宽
SWFJ-2733(F2)
一防火
12J609
耐火性能代号
耐火性能代号
湃口宽
耐火性能代号
洞口高
详图编号
详图所在页数
9其他
9.1本图集标注尺寸除注明外均以毫米为单位，9.2本图集中的钢防火门、木防火门、钢防火窗，本防火窗、钢防火卷帘分别为钢质防火门，木质防火门，钢质防火窗，本质防火窗、钢质防火卷帘的简称。
9.3防火门密及卷帘的使用部位见附录三。10本图集参编单位：
上海森林特种钢门有限公司
上海宝产三和门业有限公司
北京光华安富业门窗有限公司
瑞中天明（北京）门业有限公司上海加汇消助安全设备工程有限公司上海开顺海船特种门窗有限公司石家庄市永庆建材木业有限公司广东金刚玻璃科技股份有限公司总说明
审核颂伯岳伯录校对王祖光3瓷设计顾京管该京图集号
12J609
