【13J602-3】 不锈钢门窗

国家建筑标准设计图集
GieWLirKoiAakAca
13J602-3
家建筑标准设饰
家建筑标准设计
家建筑标准设计
不锈钢筑门设窗
国家建筑标准设计
玉家建筑标准设计
国家建筑标准设计
国家建筑标准设计
玉家建筑标准设计
中国建筑标准设计研究院
国家建筑标准设计图集
13J602-3
不锈钢门窗
批准部门：中华人民共和国住房和城乡建设部组织编制：中国建筑标准设计研究院中國计划出版社
uieWIrYrKaoeiA-akAca

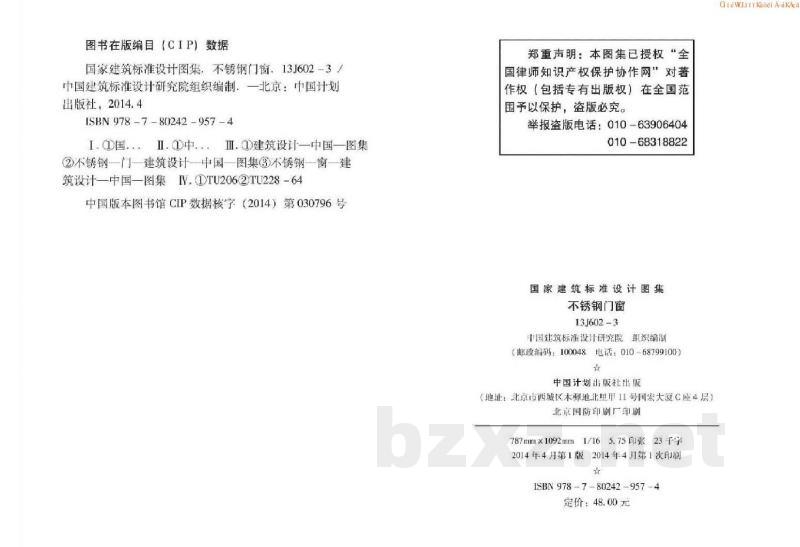

图书在版编目（CIP）数据
国家建筑标准设计图集：不锈钢门窗，13J602-3中国建筑标准设计研究院组织编制、一北京：中国计划出版社，2014.4
ISBN978-7-80242-957-4
I.国..I.Q中.．Ⅲ.建筑设计一中国一图集②不锈钢一门一建筑设计一中国一图集③不锈钢一窗建筑设计一中国一图集IV.（1TU2062TU228-64中国版本图书馆CIP数据核字（2014）第030796号郑重声明：本图集已授权“全
国律师知识产权保护协作网：对著作权（包括专有出版权）在全国范围予以保护，盗版必究。
举报盗版电话：010-63906404
010-68318822
国家建筑标准设计图集
不锈钢门窗
13J602-3
中国建筑标准设计研究院组织编制（邮政编码：100048电话：010-68799100）★
中国计划出版社出版
（地址：北京市西城区本辉地北里市号国宏大厦C座4层）北京国防印刷厂印剧
787mm×1092mm1/165.75印张23千字2014年4月第1版2014年4月第1次即刷ISBN978-7-80242-957-4
定价：48.00元
iewiYKaoeiAakca

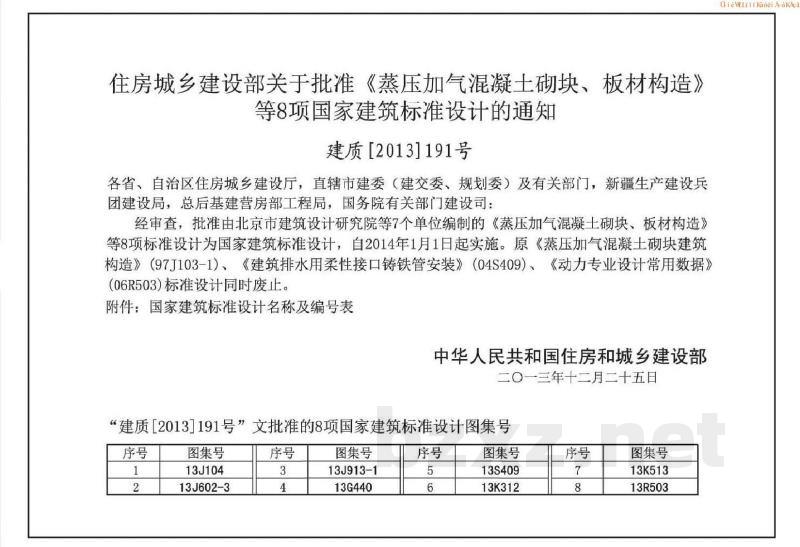

住房城乡建设部关干批准《蒸压加气混凝十彻块、板材构造》等8项国家建筑标准设计的通知
建质【2013]191号
各省、自治区住房城乡建设厅，直辖市建委（建交委、规划委）及有关部门，新疆生产建设兵团建设局，总后基建营房部工程局，国务院有关部门建设司：经审查，批准由北京市建筑设计研究院等7个单位编制的《蒸压加气混凝土砌块、板材构造》等8项标准设计为国家建筑标准设计，自2014年1月1日起实施。原《蒸压加气混凝土砌块建筑构造》（97J103-1）《建筑排水用柔性接口铸铁管安装》（04S409）、《动力专业设计常用数据》06R503）标准设计同时废止。
附件：国家建筑标准设计名称及编号表中华人民共和国住房和城乡建设部二O一三年十二月二十五日
“建质|2013|191号”文批准的8项国家建筑标准设计图集号序号
图集号
13J104
13J602-3
图集号
13J913-1
13G440
图集号
13S409
13K312
图集号
13K513
13R503
GiewLirKaoiAakAc
编制组负责人：乐嘉龙
编制组成员：曹宁
审查组长：程明瑞
审查组成员：顾伯岳
项目负责人：王祖光
项目技术负责人：郭景
王祖光

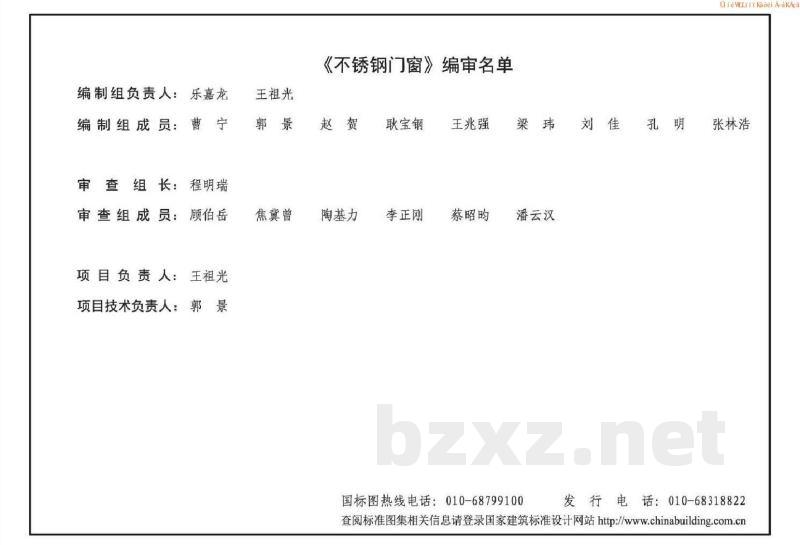

《不锈钢门窗》编审名单
焦冀曾
陶基力
耿宝钢
李正刚
王兆强
蔡昭昀
UieWLKaoeiAakA
梁玮刘佳孔明张林浩
潘云汉
国标图热线电话：010-68799100发行电话：010-68318822
查阅标准图集相关信息请登录国家建筑标准设计网站http://chinabuilding.com.cn批准部门
主编单位
实行日期
不锈钢门窗
中华人民共和国住房和城乡建设部中冶京诚工程技术有限公司
中国建筑标准设计研究院
二〇一四年一月一日
不锈钢门类型及编号
1.不锈钢平开门、不锈钢地弹簧门PM不锈钢平开门、HM不锈钢地弹簧门选用图PM1不锈钢平开门、HM1不锈钢地弹簧门选用图PM2不锈钢平开门、HM2不锈钢地弹簧门选用图..PM3不锈钢平开门、HM3不锈钢地弹簧门选用图.：PM4不锈钢平开门、HM4不锈钢地弹簧门选用图.PM5不锈钢平开门、HM5不锈钢地弹簧门选用图.PM6不锈钢平开门，HM6不锈钢地弹簧门选用图....PM7不锈钢平开门、HM7不锈钢地弹簧门选用图..批准文号
统一编号
图集号
建质[2013]191号
GJBT-1269
13J602-3
GiewLrirKoeiAakAe
主编单位负责人飞系
主编单位技术负责人专勇
技术审定人
设计负责人和1祖充
PM不锈钢平开门构造
HM不锈钢地弹簧门构造
2.不锈钢连窗门
CM不锈钢连窗门选用图
CM1不锈钢连窗门选用图
CM不锈钢连窗门构造
3.不锈钢推拉门、DTM不锈钢电动推拉门25
TM不锈钢推拉门、DTM不锈钢电动推拉门（外装）选用图：：34TM1不锈钢推拉门、DTM1不锈钢电动推拉门（外装）选用图.36TM2不锈钢推拉门、DTM2不锈钢电动推拉门（外装）选用图.38TM不锈钢推拉门、DTM不锈钢电动推拉门（内装）选用图...40TM1不锈钢推拉门、DTM1不锈钢电动推拉门（内装）选用图.44目
审核王祖光1秘克校对乐嘉龙
和和设计曹宁
图集号
13J602-3
TM2不锈钢推拉门、DTM2不锈钢电动推拉门（内装）选用图.46TM外装不锈钢推拉门构造
TM内装不锈钢推拉门构造
4.不锈钢折叠门、不锈钢电动折叠门ZM不锈钢折叠门，DZM不锈钢电动折叠门选用图ZM1不锈钢折叠门、DZM1不锈钢电动折叠门选用图..ZM不锈钢折叠门构造
5.不锈钢门安装
平开不锈钢门门框与洞口连接安装详图6.不锈钢卷帘门
JM不锈钢卷帘门选用表
JM不锈钢卷帘门平、立、剖面图帘板型式与规格、门框示意图
单导轨安装装饰节点
7.不锈钢伸缩门
SM不锈钢伸缩门.
8.不锈钢固定窗、不锈钢平开窗.48
GC不锈钢固定窗选用图
PC不锈钢平开窗选用图
GC不锈钢固定窗、PC不锈钢平开窗构造9.不锈钢推拉窗
TC不锈钢推拉窗选用图
TC不锈钢推拉窗构造.
10.不锈钢节能窗
JC不锈钢节能窗选用图
JC不锈钢节能窗构造
11.不锈钢窗的拼堂及安装
窗的拼槿节点图
不锈钢窗窗框与洞口连接安装详图12.附录
附录一门窗用五金件
附录二实例
相关技术资料。
审核王祖光1科光校对乐嘉龙
[本设计售宁
UiewLrrrKaoeiAakAc
图集号
13J602-3
1编制依据
1.1住房和城乡建设部建质函2012]131号文”关于印发《2012年国家建设标准设计编制工作计划》的通知进行编制的，1.2依据下列标准规范编制：
《建筑门窗洞口尺寸系列》GB5824-2008《建筑门窗术语》GB5823-2008
《钢门窗》GB/T20909-2007
《卷帘门窗》JG/T302-2011
《自动门》JG/T177-2005
《平开、推拉彩色涂层钢板门窗》JG/T3041-1997《建筑装饰装修工程质量验收规范》GB50210《建筑用安全玻璃》GB15763-2009《建筑玻璃应用技术规程》JGJ113-2009《建筑外门窗气密、水密、抗风压性能分级及检测方法》GB/T7106-2008
《建筑外窗保温性能分级及其检测方法》GB/T8484-20081.3当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容，限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。
2适用范围
本图集适用于民用建筑和工业建筑门窗的设计选用与施工。说明
图集内容
GiewLirKaoi AakAc
本图集包括不锈钢平开门、地弹簧门、连窗门，推拉门，电动推拉门、折叠门、电动折叠门、卷帘门、伸缩门：不锈钢固定窗、平开窗、推拉窗，节能窗等的选用及构造节点详图，4技术要求
4.1不锈钢材
4.1.1门框、门扇、窗框、窗扇应采用不锈钢冷轧薄钢板，推荐采用300系列不锈钢，也可采用400系列或200系列不锈钢材料门框采用60~90系列，窗框采用50~70系列。所用加固件可采用不锈钢热轧钢材。所用钢材应符合表1的规定。表1门窗用不锈钢材厚度（mm）
部件名称
门扁面板
窗扇面板
门框板
窗框板
铰链板
不带螺孔的加固件
带螺孔的加固件
材料厚度
图集号
审核王祖光1瓷 校对乐嘉龙本和设计首宁常子
13J602-3
4.2其他材料
4.2.1其他材料应为对人体无毒无害，应经国家授权的检测机构检测达到产烟毒性危险分级ZA2级要求，其力学性能应达到有关标准的相关规定，并满足制作不锈钢门窗的有关要求。4.2.2配件：安装的门锁在门扇的有锁芯机构处，应有执手或推杆机构门锁应经国家授权检测的机构检测合格。合页（铰链）板厚应不小于3mm。闭门器地弹簧和自动关闭门扇的阅门装置，应经国家授权的检测机构检测合格。推拉门滑轨、滑轮应经国家授权的检测机构检测合格，门扇应用滑轨内的门挡定位，防止地上导向轴在门窗滑动方向受到碰撞。4.2.3玻璃：门用玻璃厚度应为大于或等于6mm的钢化玻璃或夹层玻璃窗用玻璃厚度应大于或等于5mm，落地窗玻璃及每块面积大于0.5m2的玻璃必须采用钢化玻璃或夹层玻璃，门窗的各项指标气密性能不小于6级水密性能不小于3级，抗风压性不低于4级。4.2.4不锈钢节能门窗采用中空玻璃时热工性能，整门传热系数分级可达3级（k<4.0W/m-K）。节能窗的传热系数k<2.0W/mK。隔声性能Rw≥35dB
4.2.5建筑玻璃的厚度应符合《建筑玻璃应用技术规程》JGJ113-2009等相关标准规范，针对具体工程要求，通过计算确定。用于室外的建筑玻璃玻璃应进行抗风压设计，并应同时满足承载力极限状态和正常使用极限状态的要求。
4.2.6钢化玻璃和加胶玻璃最大需用面积应符合表2规定。表2安全玻璃最大许用面积
玻璃种类
钢化玻璃
加胶玻璃bZxz.net
构造要求
公称厚度（mm）
12.3812.76
最大许用面积（m）
5.1墙体与连接件、连接件与门、窗框连接方式见表3、表4的规定。表3连接方式
连接方式
连接件焊接连接
预埋件连接
蒸尾铁脚连接
金属胀锚螺栓连接
射钉连接
造用范围
钢结构
钢筋混凝土结构
砖墙结构
GiewLirKaoeiAakca
钢筋混凝土结构、砖墙结构、混凝土砌体钢筋混凝土结构
图集号
审核王祖光1祥瓷 校对乐嘉龙
本设计首宁
13J602-3
连接件尺寸
焊接板尺寸
表4连接尺寸规定（mm）
>140×20×1.5（长×宽×厚）
≥80×80×5（长x宽×厚）
预埋件钢筋直径
燕尾铁脚尺寸
金属胀锚螺栓
>90×12x3（长x宽x厚）
5.2门窗的安装位置，开启方向与安装连接方式应符合本图集规定和建筑工程设计要求，
5.3洞口与门、窗框缝隙规定见表5表5
饰面材料
贴面金属材料
门、窗框预留缝隙规定（mm）
清水墙抹灰（无贴面）
贴面砖
挂石材
5.4门，窗框与墙体需用保温材料填充时，须采用预埋件连结，所用填充材料种类按工程设计要求。
5.5由于饰面材料不同，导致缝隙尺寸变化，由门窗生产厂家按工程设计要求调整门，窗的构造尺寸。
5.6门、窗的安装方式另有要求时，例如轻质墙体材料等，应与生产厂家另行商定。
5.7门、窗的装修及滴水线槽等应按《建筑装饰工程施工及验收规范》GB50210的规定施工。
不锈钢卷帘门选用要点
GieWlKoi AakAc
6.1不锈钢卷帘门根据《卷帘门窗》JG/T302-2011及相关企业标准设计制作，由帘板、导轨、座板、门帽、箱体、卷帘板及控制箱所组成、该卷帘有电动、手动及自动三种操作方式。控制箱设置既能独立动作文能由消防中心联动进行自动控制，并具有使卷帘启闭，两步下降等自动控制功能。
6.2适用范围：适用于民用建筑和工业建筑。6.3技术性能指标：
启闭速度（mm/min）：2000~7500。主要技术参数见表6。
表6常用洞口尺寸及技术参数
洞口宽度W
W<3600
洞口高度H
H<3600
360048006000W9000|45006.4导轨规格尺寸见表7。
卷机功率卷轴直径卷帘箱总重量箱罩高度箱罩宽度(w)
设计曹宁
审核王祖光光校对乐嘉龙
图集号
13J602-3
润口宽度W
导轨规格尺寸表（mm）
导轨深度
30005000<9000
900012000帘板嵌入导轨深度
6.5卷帘导轨应与地面垂直。导轨与预埋件焊接，焊接高3mm，每条焊缝长3mm，间距500mm；焊接处应清除焊渣，补刷涂料。6.6按钮盒距楼地面面层约1300mm。6.7控制箱应安装在卷门机附近以便于维修，连接导线不得外露，接地要可靠。
7门窗及型材制作验收
7.1门窗五金配件采用不锈钢、铝合金等高强度、耐腐蚀性好的材料制作，其质量应符合相关材料标准，其使用寿命及美观程度应与不锈钢门窗相匹配。
7.2不锈钢门窗材料表面处理有抛光、亚光、着色、压花等做法，由工程设计确定。
7.3不锈钢门窗框料中需要填充物的应在工程设计中确定，如有节能、防火等要求的应注明。
8储存运输
GieWLirKGoeiAakAc
8.1验收合格出厂的产品应用塑料薄膜包装并标注产品型号及规格，填写产品合格证书。
8.2产品堆放时，底边应垫高100mm，立放角大于或等于70°，并平行堆放，防止挤压变形。
8.3装卸运输中应轻抬轻放、垂直堆放、平整接触、捆扎牢固，避免车辆颠簸碰撞变形损坏
9安装调试
9.1门窗安装前应按图纸核对其型号规格是否正确，并检查在搬运途中是否有变形损坏，如有损坏应修复合格后方可进行安装调试。9.2门窗框应安装在墙体洞口设计要求的位置上，并进行调校，使框与墙体上下垂直、左右平行、高度一致，里外一致，四边间隙均匀方可用木模子将四角固定再将连接件与墙体连接。9.3门窗框与墙体连接位置见门窗安装节点图，安装连接件数量为：边长小于或等于1200mm2件，小于或等于1800mm3件，小于或等于2400mm4件.见本图集第4664*65页。9.4安装时先将20mmX200mm的安装连接件拉铆于门窗框上，然后将连接件固定在墙体的洞口上，再进行粉刷并用建筑密封胶密封。见本图集第46、64、65页。
9.5门窗调试，先将安装完毕的门窗框打扫干净，推拉窗下边框两端的说
审核王祖光丑祥克校对乐嘉龙本和和设计首宁带亭图集号
13J602-3
排水孔应畅通，再将装好玻璃的门窗扇装入门窗框内，调整固定其铰接及滑轮螺栓，使其框扇上下左右搭配均匀、密封良好，活动自如、安全可靠10门窗编号及索引方法
10.1门窗类型
不锈钢平开门
不锈钢地弹簧门
不锈钢连窗门
不锈钢推拉门
不锈钢电动推拉门
不锈钢折叠门
不锈钢电动折叠门
不锈钢卷帘门
不锈钢伸缩门
不锈钢固定窗
不锈钢平开窗
不锈钢推拉窗
不锈钢节能窗
10.2索引方法
10.2.1门窗的索引方法
PM1a-1521
不锈钢平开门
门型编号
夹层玻璃
门洞口高
门洞口宽
注：a夹层玻璃：b中空玻璃：c钢化玻璃：d带纱窗GieWLrKoiAakAca
10.2.2本图集门窗选用图规格尺寸仅为示意，具体尺寸可根据设计需要进行调整，并与生产企业协商定制。10.2.3本图集索引方法
13J602-3/X
图集号
11其他
详图编号
详图所在页数
本图集标准尺寸除注明外均以毫米（mm）为单位，说
审核王祖光光校对乐嘉龙
本设计曹宁
图集号
13J602-3
