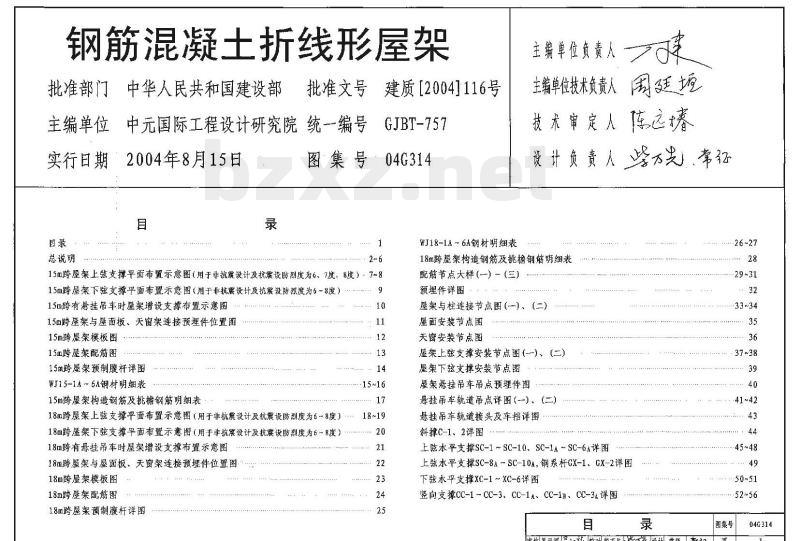

【04G314】 钢筋混凝土折线形屋架

钢筋混凝土折线形屋架

主编单位负责人：刘建
主编单位技术负责人：周延垣
技术审定人：陈远春
设计负责人：骆万光、章征

总说明

1 一般说明

1.1 本图集是钢筋混凝土折线形屋架施工图。跨度为15m、18m，图集编号为04G314。

1.2 本图集的所有尺寸除注明者外，均以毫米（mm）为单位。

1.3 本图集适用于卷材和金属防水的屋面，屋架间距为6m，屋盖采用1.5m×6.0m的混凝土屋面板。

1.4 本图集屋架只考虑配置6m跨度的钢天窗架。

1.5 与本图集配套使用的图集合：

• 预应力混凝土屋面板 04G410-1、2；
• 钢门窗架 05G512。

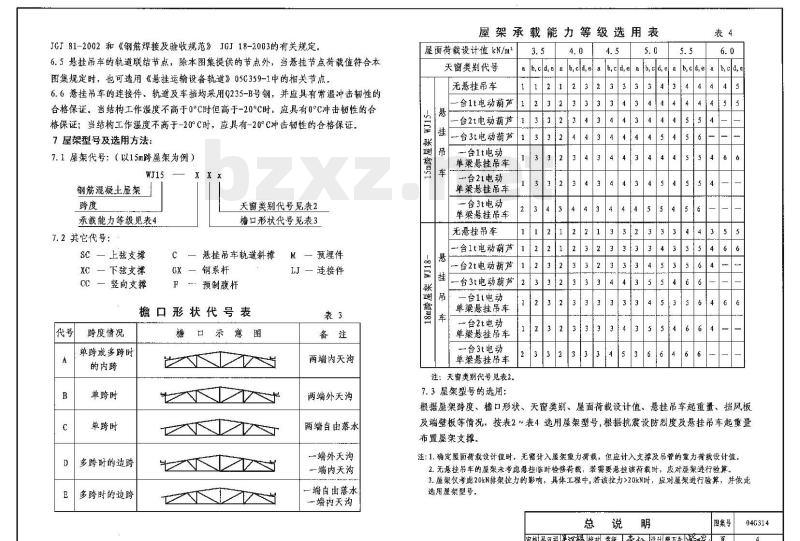

1.6 屋架接口做法分为内天井、外天井和自由落水三种。

1.7 屋架上弦、下弦、端竖杆和端斜杆采用现浇混凝土构件，腹杆可为现浇或预制混凝土构件。

2 技术条件

2.1 设计使用年限为50年。

2.2 使用环境类别为一、二a类。

2.3 屋架的安全等级为二级，重要性系数为：γ₀=1.0。

2.4 屋架杆件按三级裂缝控制等级进行验算。

2.5 屋架处于无侵蚀性介质的环境，不需要作振动计算的结构，屋架表面经常使用温度≤60℃；

2.6 未经技术鉴定或设计许可，不得改变本图集的用途和使用环境。

3 适用范围

3.1 本图集屋架适用于屋架间距为6m，在伸缩缝及山墙处中心线与轴线的距离为600mm及以下条件的一般工业厂房：

3.1.1 非抗震设计及抗震设防烈度为6~8度(0.20g)；

3.1.2 基本风压<0.7 kN/m²；

3.1.3 屋面荷载设计值≤6.0kN/m²（本图集除注明者外，荷载设计值均为荷载效应基本组合设计值）。

3.2 本图集可悬挂一台t~3t电动葫芦或工作级别为A1~A5电动单梁桥式吊车。但悬挂点必须符合如下要求：

3.2.1 电动葫芦：可悬挂在上下弦任意节点处，但每榀屋架只考虑悬挂一台。

3.2.2 电动单梁桥式吊车：每榀屋架只考虑悬挂一台。悬挂点位置见图3.1所示。

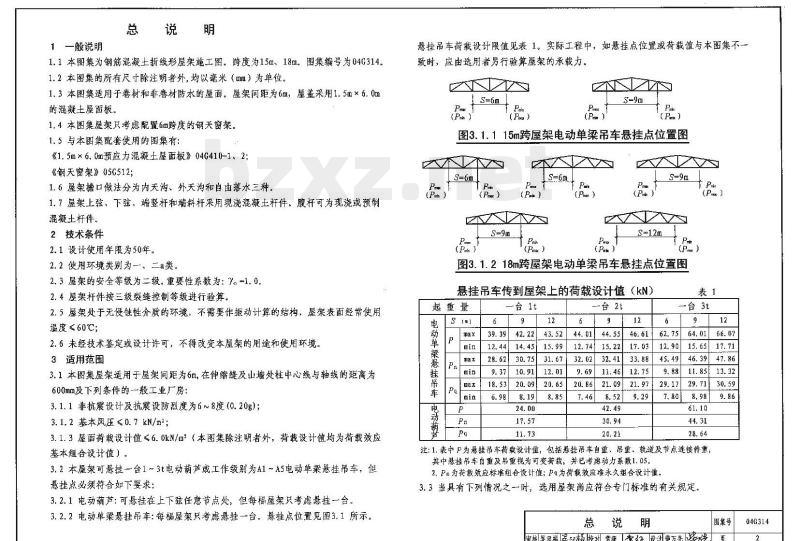

图3.1.1 15m跨屋架电动单梁吊车悬挂点位置图

图3.1.2 18m跨屋架电动单梁吊车悬挂点位置图

注：1.表中P为悬挂吊车荷载设计值，包括悬挂吊车自重、起重、轨道及节点连接件重，其中悬挂吊车自重及吊重视为可变荷载，并已考虑动力系数1.05。

2.P_n为荷载效应标准组合设计值；P_kz为荷载效应准永久组合设计值。

3.3 当具有下列情况之一时，选用屋架尚应符合专门标准的有关规定：

3.3.2 处于有侵蚀性介质作用的环境（如酸洗车间、电解车间等）；

3.3.3 屋架表面温度高于100°C或有生产热源且屋面表面温度经常高于60°C的车间；

3.3.4 有较大振动设备，需要做振动检验的车间；

3.3.5 处于高湿度（相对湿度高于60%）的车问。

4 设计依据

5 设计计算

5.1 本图集考虑了下列荷载设计值：

5.1.1 在进行承载能力极限状态设计时：

屋面荷载效应基本组合（含屋面板及其灌缝、保温或隔热层和防水层自重，活荷载、雪荷载、积灰荷载以及支撑和吊杆荷载等各种组合）设计值分为：3.5、4.0、4.5、5.0、5.5、6.0 kN/m² 六个等级及悬挂吊车传到屋架上的荷载效应基本组合设计值。

5.1.2 在进行正常使用极限状态验算挠度控制值和裂缝时：

荷载效应的标准组合设计值按屋面荷载效应基本组合设计值/1.25及悬挂吊车传到屋架上荷载效应的标准组合设计值；

荷载效应的准永久组合设计值按屋面荷载效应基本组合设计值/1.5及悬挂吊车传到屋架上荷载效应的准永久久组合设计值。

5.1.3 屋架选用表中的屋面荷载效应组合的设计值不包括屋面重力荷载，但设计中考虑了该荷载。

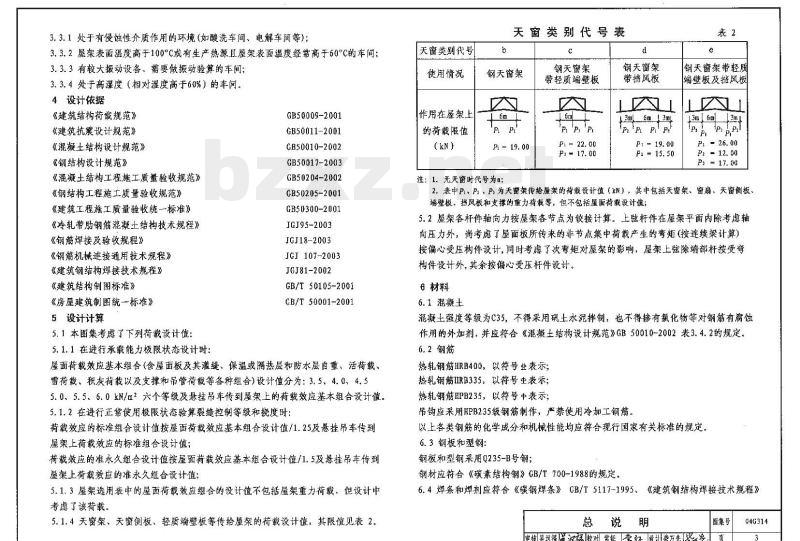

5.1.4 天窗架、天窗侧板、轻质墙板等传给屋架的荷载设计值，其限值见表 2。

注：1. 无天窗时代号为a；
2. 表中P₁、P₂、P₄为天窗架传给屋架的荷载设计值（kN），其中包括天窗架、窗扇、天窗侧板、墙板、挡风板和支撑的重力荷载等，但不包括屋面荷载设计值。

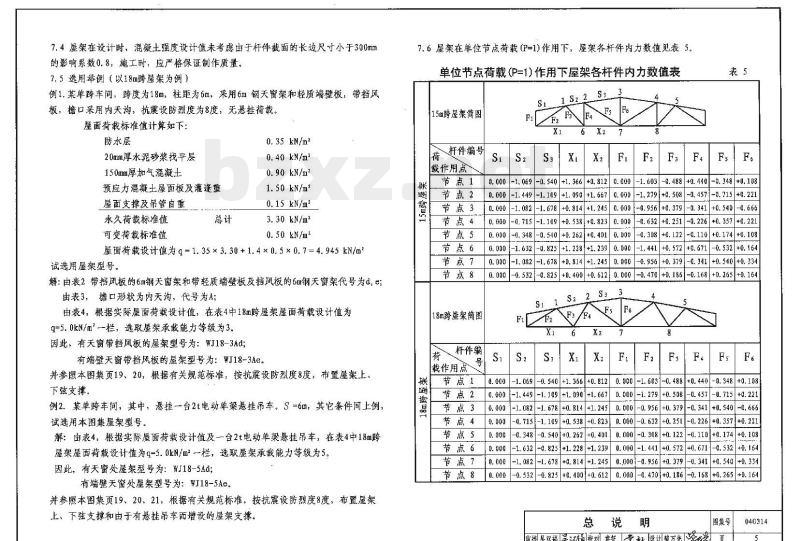

5.2 屋架各杆件轴向力按屋架各节点为铰接计算。上弦杆件在屋架平面内除考虑轴向压力外，尚考虑了屋面板所传来的节间集中荷载产生的弯矩（按连续梁计算）；按偏心受压构件设计，同时考虑了次弯矩对屋架的影响；屋架上弦端部斜杆按受弯构件设计计，其余按偏心受拉杆件设计。

6 材料

6.1 混凝土

混凝土强度等级为C35，不得采用矾土水泥拌制，也不得掺有氯化物等对钢筋有腐蚀作用的外加剂；并应符合《混凝土结构设计规范》GB 50010-2002 表3.4.2的规定。

6.2 钢筋

热轧钢筋HRB400，以符号 ⊕ 表示；
热轧钢筋HRB335，以符号 Φ 表示；
热轧钢筋HPB235，以符号 φ 表示；
吊钩应采用HPB235级钢筋制作，严禁使用冷加工钢筋。
以上各类钢筋的化学成分和机械性能均应符合现行国家有关标准的规定。

6.3 钢板和型钢

钢板和型钢采用Q235-B号钢；
钢材应符合《碳素结构钢》GB/T 700-1988的规定。

6.4 焊条和焊剂应符合《碳钢焊条》 GB/T 5117-1995、《建筑钢结构焊接技术规程》
