【17G325】 吊车轨道联结及车挡(适用于混凝土结构)

国家建筑标准设计图集 17G325（替代04G325）
吊车轨道联结及车挡（适用于混凝土结构）

批准部门：中华人民共和国住房和城乡建设部
组织编制：中国建筑标准设计研究院
出版单位：中国计划出版社

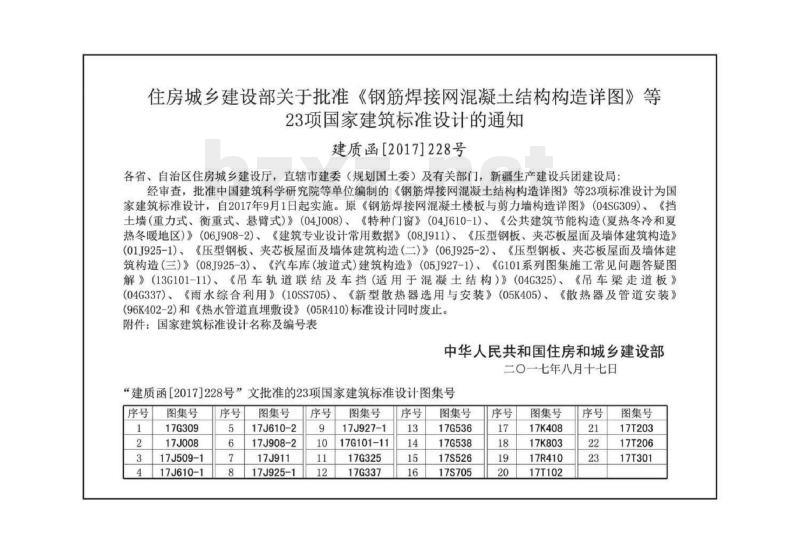

【住房城乡建设部关于批准《钢筋焊接网混凝土结构构造详图》等23项国家建筑标准设计的通知】
建质函[2017]228号

各省、自治区住房城乡建设厅，直辖市建委（规划国土委）及有关部门，新疆生产建设兵团建设局：
经审查，批准中国建筑科学研究院等单位编制的《钢筋焊接网混凝土结构构造详图》等23项标准设计为国家建筑标准设计，自2017年9月1日起实施。原《钢筋焊接网混凝土楼板与剪力墙构造详图》（04SG309）、《挡土墙（重力式、衡重式、悬臂式）》（04J008）、《特种门窗》（04J610-1）、《公共建筑节能构造（夏热冬冷和夏热冬暖地区）》（06J908-2）、《建筑专业设计常用数据》（08J911）、《压型钢板、夹芯板屋面及墙体建筑构造》(01J925-1）、《压型钢板、夹芯板屋面及墙体建筑构造（二）》（06J925-2）、《压型钢板、夹芯板屋面及墙体建筑构造（三）》（08J925-3）、《汽车库（坡道式）建筑构造》（05J927-1）、《G101系列图集施工常见问题答疑图解》（13G101-11）、《吊车轨道联结及车挡（适用于混凝土结构）》（04G325）、《吊车梁走道板》（04G337）、《雨水综合利用》（10SS705）、《新型散热器选用与安装》（05K405）、《散热器及管道安装》（96K402-2）和《热水管道直埋敷设》（05R410)标准设计同时废止。
附件：国家建筑标准设计名称及编号表
中华人民共和国住房和城乡建设部
二〇一七年八月十七日

【“建质函[2017]228号”文批准的23项国家建筑标准设计图集号】
17G309、17J008、17J509-1、17J610-1、17J610-2、17J908-2、17J911、17J925-1、17J927-1、17G101-11、17G325、17G337、17G536、17G538、17S526、17S705、17K408、17K803、17R410、17T102、17T203、17T206、17T301

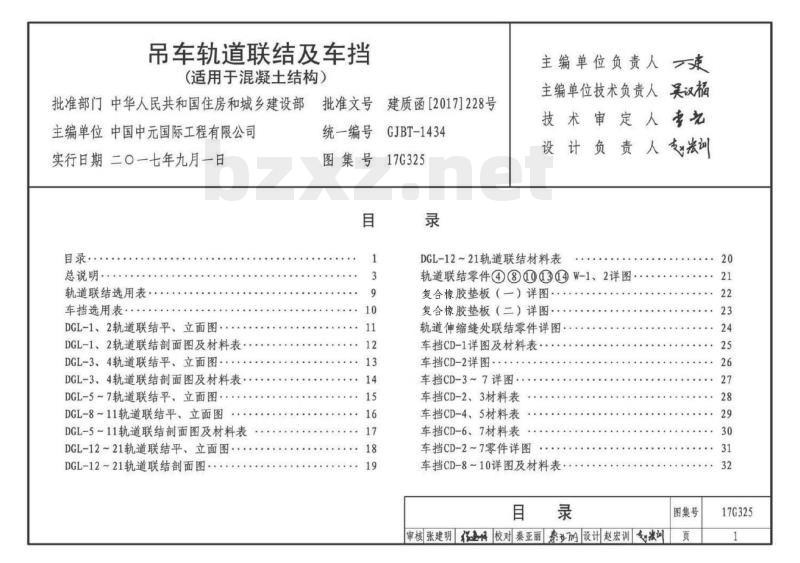

【图集基本信息】
图集名称：吊车轨道联结及车挡（适用于混凝土结构）
图集号：17G325
批准文号：建质函[2017]228号
统一编号：GJBT-1434
批准部门：中华人民共和国住房和城乡建设部
主编单位：中国中元国际工程有限公司
实行日期：二〇一七年九月一日

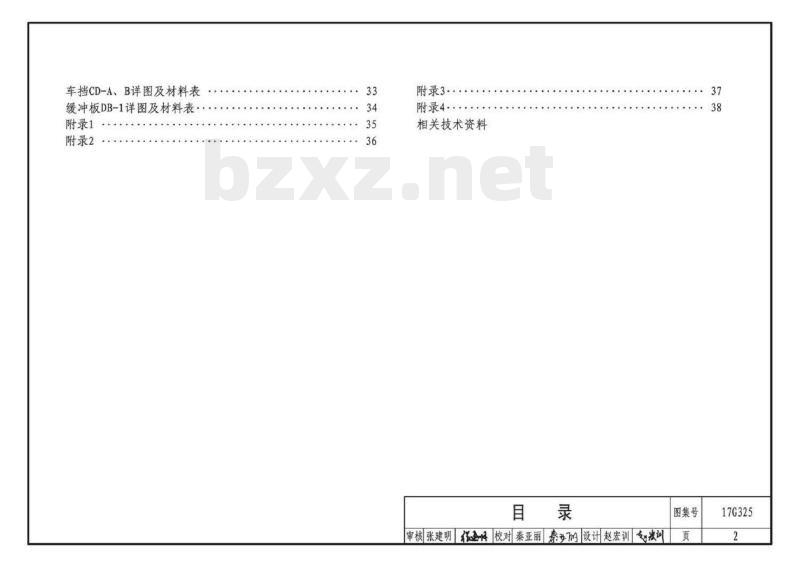

【目录】
1. 总说明
2. 轨道联结选用表
3. 车挡选用表
4. DGL-1、2 轨道联结平、立面图
5. DGL-1、2 轨道联结剖面图及材料表
6. DGL-3、4 轨道联结平、立面图
7. DGL-3、4 轨道联结剖面图及材料表
8. DGL-5~7 轨道联结平、立面图
9. DGL-8~11 轨道联结平、立面图
10. DGL-5~11 轨道联结剖面图及材料表
11. DGL-12~21 轨道联结平、立面图
12. DGL-12~21 轨道联结剖面图
小提示：此图内容仅展示完整标准图集里的部分截取内容，若需要完整标准请到上方自行免费下载完整图集包。
