标准简介/下载国家建筑标准设计图集 10SG533
钢抗风柱
中国建筑标准设计研究院

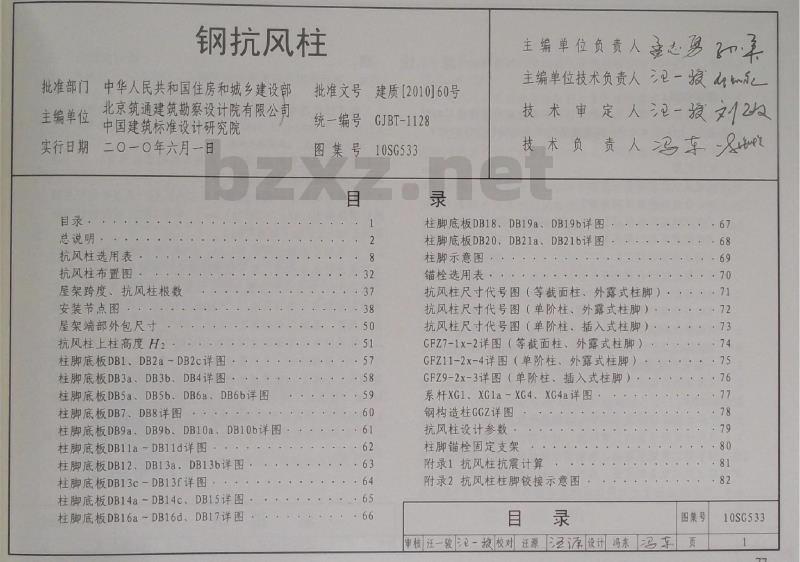

钢抗风柱
| 批准部门 | 中华人民共和国住房和城乡建设部 | 批准文号 | 建质[2010]60号 |
| 主编单位 | 北京筑通建筑勘察设计研究院有限公司 中国建筑标准设计研究院 |
统一编号 | GJBT-1128 |
| 实行日期 | 二〇一〇年六月一日 | 图集号 | 10SG533 |
| 主编单位负责人 | [签名] |
| 主编单位技术负责人 | [签名] |
| 技术审定人 | [签名] [签名] |
| 技术负责人 | [签名] [签名] |
目 录
| 左栏目录 | 右栏目录 | ||
|---|---|---|---|
| 目录 | 1 | 柱脚底板DB18、DB19a、DB19b详图 | 67 |
| 总说明 | 2 | 柱脚底板DB20、DB21a、DB21b详图 | 68 |
| 抗风柱选用表 | 8 | 柱脚示意图 | 69 |
| 抗风柱布置图 | 32 | 锚栓选用表 | 70 |
| 屋架跨度、抗风柱根数 | 37 | 抗风柱尺寸代号图（等截面柱、外露式柱脚） | 71 |
| 安装节点图 | 38 | 抗风柱尺寸代号图（单阶柱、外露式柱脚） | 72 |
| 屋架端部外包尺寸 | 50 | 抗风柱尺寸代号图（单阶柱、插入式柱脚） | 73 |
| 抗风柱上柱高度H2 | 51 | GFZ7-1x-2详图（等截面柱、外露式柱脚） | 74 |
| 柱脚底板DB1、DB2a - DB2c详图 | 57 | GFZ11-2x-4详图（单阶柱、外露式柱脚） | 75 |
| 柱脚底板DB3a、DB3b、DB4详图 | 58 | GFZ9-2x-3详图（单阶柱、插入式柱脚） | 76 |
| 柱脚底板DB5a、DB5b、DB6a、DB6b详图 | 59 | 系杆XG1、XG1a - XG4、XG4a详图 | 77 |
| 柱脚底板DB7、DB8详图 | 60 | 钢构造柱GGZ详图 | 78 |
| 柱脚底板DB9a、DB9b、DB10a、DB10b详图 | 61 | 抗风柱设计参数 | 79 |
| 柱脚底板DB11a - DB11d详图 | 62 | 柱脚锚栓固定支架 | 80 |
| 柱脚底板DB12、DB13a、DB13b详图 | 63 | 附录1 抗风柱抗震计算 | 81 |
| 柱脚底板DB13c - DB13f详图 | 64 | 附录2 抗风柱柱脚较接示意图 | 82 |
| 柱脚底板DB14a - DB14c、DB15详图 | 65 | ||
| 柱脚底板DB16a - DB16d、DB17详图 | 66 | ||
| 目 录 | 图集号 | 10SG533 | |
|---|---|---|---|
| 审核 [签名] | [签名] /校对 [签名] /注册 [签名] /设计 [签名] /冯东 [签名] | 页 | 1 |

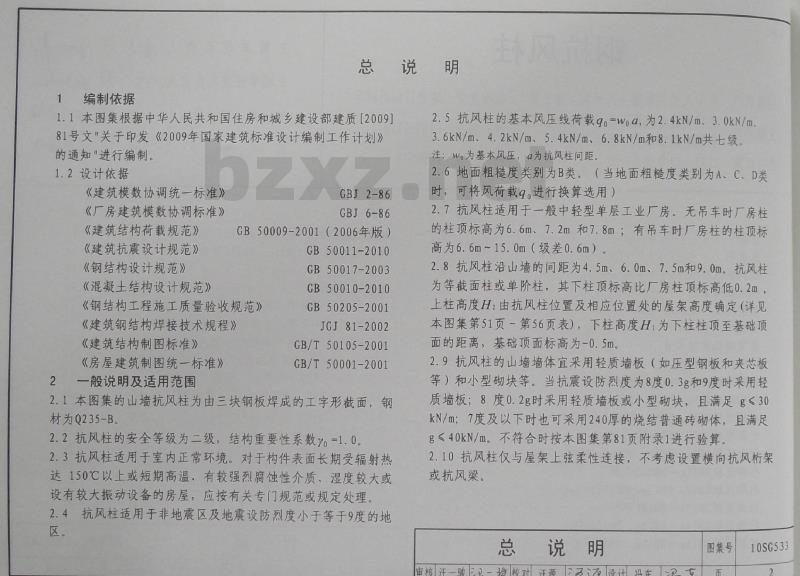

总 说 明
1 编制依据
1.1 本图集根据中华人民共和国住房和城乡建设部建质〔2009〕81号文"关于印发《2009年国家建筑标准设计编制工作计划》的通知"进行编制。
1.2 设计依据
| 《建筑模数协调统一标准》 | GBJ 2-86 |
| 《厂房建筑模数协调标准》 | GBJ 6-86 |
| 《建筑结构荷载规范》 | GB 50009-2001 (2006年版) |
| 《建筑抗震设计规范》 | GB 50011-2010 |
| 《钢结构设计规范》 | GB 50017-2003 |
| 《混凝土结构设计规范》 | GB 50010-2010 |
| 《钢结构工程施工质量验收规范》 | GB 50205-2001 |
| 《建筑钢网架焊接技术规程》 | JGJ 81-2002 |
| 《建筑结构制图标准》 | GB/T 50105-2001 |
| 《房屋建筑制图统一标准》 | GB/T 50001-2001 |
2 一般说明及适用范围
2.1 本图集的山墙抗风柱为由三块钢板焊成的工字形截面，钢材为Q235-B。
2.2 抗风柱的安全等级为二级，结构重要性系数γ0=1.0。
2.3 抗风柱适用于室内正常环境。对于构件表面长期受辐射热达150℃以上或短期高温、有较强烈腐蚀性介质、湿度较大或设有较大振动设备的房屋，应按有关专门规范或规定处理。
2.4 抗风柱适用于非地震区及地震设防烈度小于等于9度的地区。
2.5 抗风柱的基本风压线荷载qw=w0a，为2.4kN/m、3.0kN/m、3.6kN/m、4.2kN/m、5.4kN/m、6.8kN/m和8.1kN/m共七级。
注：w0为基本风压，a为抗风柱间距。
2.6 地面粗糙度类别为B类。（当地面粗糙度类别为A、C、D类时，可将风荷载qw进行换算选用）
2.7 抗风柱适用于一般中小型单层工业厂房。无吊车时厂房柱的柱顶标高为6.6m、7.2m和7.8m；有吊车时厂房柱的柱顶标高为6.6m~15.0m（级差0.6m）。
2.8 抗风柱沿山墙的间距为4.5m、6.0m、7.5m和9.0m，抗风柱为等截面柱或单阶柱。其下柱顶标高比厂房柱顶标高低0.2m，上柱高度H1由抗风柱位置及相应位置处的屋架高度确定（详见本图集第51页~第56页表），下柱高度H2为下柱柱顶至基础顶面的距离，基础顶面标高为-0.5m。
2.9 抗风柱的山墙墙体宜采用轻质墙板（如压型钢板和夹芯板等）和小型砌块等。当抗震设防烈度为8度0.3g和9度时采用轻质墙板；8度0.2g时采用轻质墙板或小型砌块，且满足g≤30kN/m；7度及以下时也可采用240厚的烧结普通砖砌体，且满足g≤40kN/m。不符合时按本图集第81页附录1进行验算。
2.10 抗风柱仅与屋架上弦柔性连接，不考虑设置横向抗风桁架或抗风梁。
| 总 说 明 | |||||
|---|---|---|---|---|---|
| 审核 | 汪一骏 | 校对 | 汪萍 | 总说明 | 页 1/2 |
图集号 10SG533页码 2
