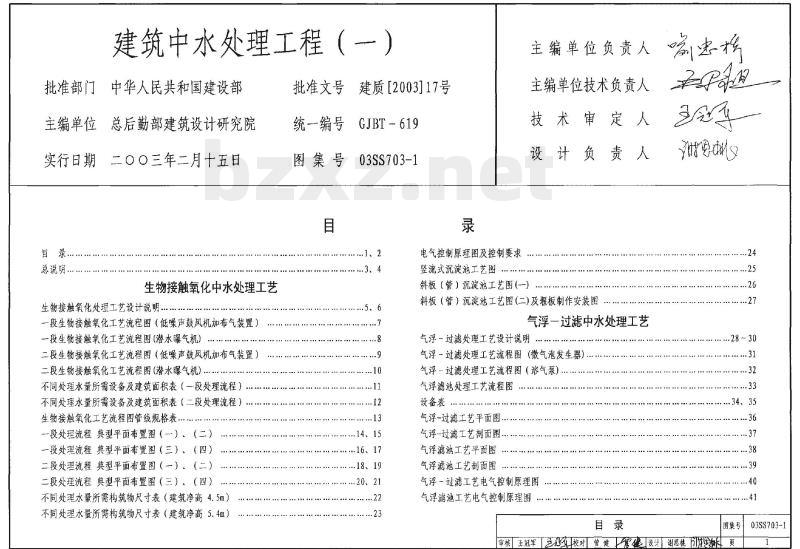

【03SS703-1】 建筑中水处理工程（一）

建筑中水处理工程（）
批准部门中华人民共和国建设部主编单位总后勤部建筑设计研究院实行日期二〇〇三年二月十五日目录．
总说明.
生物接触氧化中水处理工艺
生物接触氧化处理工艺设计说明一段生物接触氧化工艺流程图（低噪声鼓风机加布气装置）一段生物接触氧化工艺流程图（潜水曝气机）二段生物接触氧化工艺流程图（低噪声鼓风机加布气装置）二段生物接触氧化工艺流程图（潜水曝气机）.不同处理水量所需设备及建筑面积表（一段处理流程）不同处理水量所需设备及建筑面积表（二段处理流程）生物接触氧化工艺流程图管线规格表…．一段处理流程典型平面布置图（一）、（二）一段处理流程典型平面布置图（三）、（四）二段处翌流程典型平面布置图（一）、（二）二段处理流程典型平面布置图（三）、（四）不同处理水量所需构筑物尺寸表（建筑净高4.5m）不同处理水量所需构筑物尺寸表（建筑净高5.4m）批准文号
建质【2003]17号
统一编号
图集号
GJBT -- 619
03SS703-1
.1、2
.3、4
..5、6
..14、15
..16、17
..18、19
.20、21
....23
电气控制原理图及控制要求
竖流式沉淀池工艺图
主编单位负责人
主编单位技术负责人
技术审定人
设计负责
斜板（管）沉淀池工艺图（一）斜板（管）沉淀池工艺图（二)及堰板制作安装图气浮一过滤中水处理工艺
气浮～过滤处理工艺设计说明…气浮一过滤处理工艺流程图（微气泡发生器）.气浮－过滤处理工艺流程图（溶气泵）气浮滤池处理工艺流程图
设备表
气浮-过滤工艺平面图
气浮-过滤工艺剖面图
气浮滤池工艺平面图
气浮滤池工艺剖面图
气浮－过滤工艺电气控制原理图气浮滤池工艺电气控制原理图
..2830
.34、35
图集号
申核王冠军校对管健管健设计谢思桃FI页03SS703-1

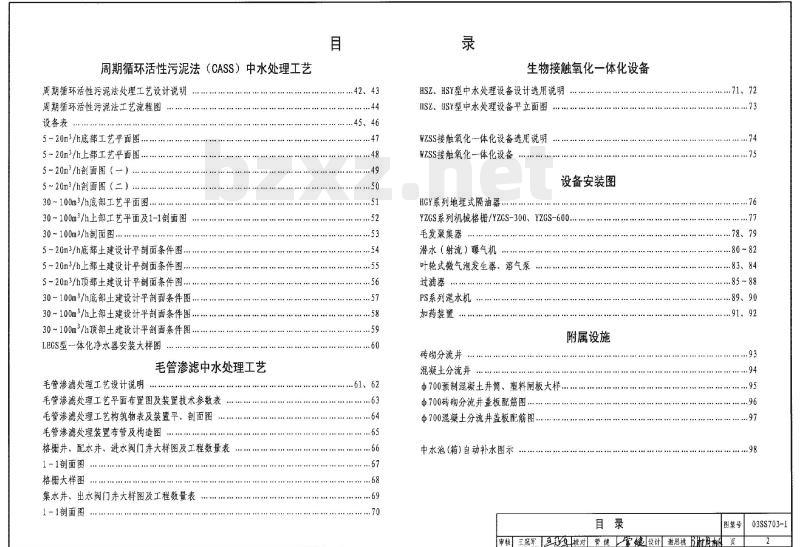

周期循环活性污泥法（CASS）中水处理工艺周期循环活性污泥法处理工艺设计说明周期循环活性污泥法工艺流程图设备表
5~20m3/h底部工艺平面图..
5~20m3/h上部工艺平面图...
520m3/h剖面图（-）…
5~20m3/h剖面图（二）
30100m3/h底部工艺平面图...
30~100m2/h上部工艺平面及1-1剖面图30100m3/h面图·
5~20m3/h底部土建设计平剖面条件图.5~20m3/h上部土建设计平剖面条件图..5~20m3/h顶部土建设计平割面条件图..30～100m3/h底部土建设计平剖面条件图.30~100m2/h上部土建设计平剖面条件图30~100m2/h顶部土建设计平剖面条件图.LEGS型一体化净水器安装大样图毛管渗滤中水处理工艺
毛管渗滤处理工艺设计说明
毛管渗滤处理工艺平面布置图及装置技术参数表毛管渗滤处理工艺构筑物表及装置平、剖面图毛管渗滤处理装置布管及构造图格栅井、配水井、进水阀门井大样图及工程数量表1-1剖面图
格栅大样图
集水井、出水阀门井大样图及工程数量表1-1部面图
电山电川电
...42、43
...45、46
..61、62
....70
生物接触氧化一体化设备
HSZ、HSY型中水处理设备设计选用说明IISZ、IISY型中水处理设备平立面图WZSS接触氧化一体化设备选用说明WZSS接触氧化一体化设备
HGY系列地埋式隔油器，
理国中票
设备安装图
YZGS系列机械格栅/YZGS-300、YZGS-600...毛发聚集器
-+++++++
潜水（射流）曝气机
叶轮式微气泡发生器、溶气泵
过滤器
PS系列灌水机
加药装置
附属设施
砖砌分流井
混凝主分流井
电700预制混凝土井筒、塑料闸板大样700砖硼分流井盖板配筋图.
中700混凝土分流井盖板配筋图·中水池(箱)自动补水图示
..71、72
..78、79
..80~82
..83、84
...85~88
***.89、90
.91、92
图集号
申核三冠军校对管健管设计谢思桃03SS703-1

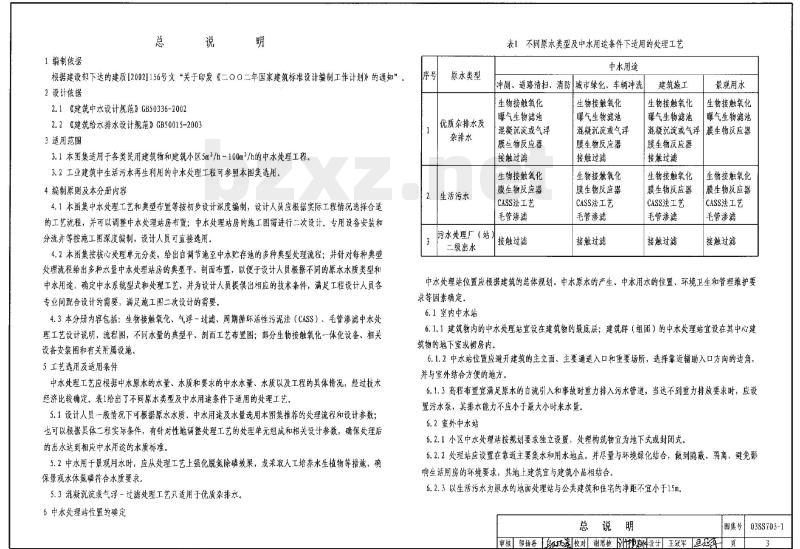

1编制依据
根据建设部下达的建质[2002]156号文“关于印发《二O0二年国家建筑标准设计编制工作计划》的通知”。2设计依据
2.1《建筑中水设计规范》GB50336-20022.2《建筑给排水设计规范》GB50015-20033适用范围
3.1本图集适用于各类民用建筑物和建筑小区5m2/h~100m2/h的中水处理工程。3.2工业建筑中生活污水再生利用的中水处理工程可参照本图集选用。4编制原则及本分册内容
4.1本图集中水处理工艺和典型布置等按初步设计深度编制，设计人员应根据实际工程情况选择合适的工艺流程，并可以调整中水处理站房布置；中水处理站房的施工图需进行二次设计。专用设备安装和分流并等按施工图深度编制，设计人员可直接选用。4.2本图集按核心处理单元分类，给出自调节池至中水贮存池的多种典型处理流程；并针对每种典型处理流程给出多种太量中水处理站房的典型平、剖面布置，以便于设计人员根据不同的原水水质类型和中水用途，确定中水系统型式和处理工艺，并为设计人员提供出相应的技术条件，满足工程设计人员各专业间配合设计的需要，满足施工图二次设计的需要。4.3本分册内容包括：生物接触氧化、气浮－过滤、周期循环活性污泥法（CASS）、毛管渗滤中水处理工艺设计说明，流程图，不同水量的典型平、剖面工艺布置图：部分生物接触氧化一体化设备、相关设备安装图和有关涨属设施。
5工艺选用及适用条件
中水处理工艺应根据中水原水的水量、水质和要求的中水水量、水质以及工程的具体情况，经过技术经济比较确定。表1给出了不间原水类型及中水用途条件下适用的处理工艺。5.1设计人员一般情况下可根据原水水质，中水用途及水量选用本图集推荐的处理流程和设计参数；也可以根据具体二程实际条件，有针对性地调整处理工艺的处理单元组成和相关设计参数，确保处理后的出水达到相应中水用途的水质标准。5.2中水用于景观月水时，应从处理工艺上强化脱氮除磷效果，或采取人工培养水生植物等措施，确保景观水体氮磷符合水质要求。5.3混凝沉淀或气浮－过滤处理工艺只适用于优质杂排太。6中水处理站位置的确定
原水类型
优质杂排水及
杂排水
生活污水
污水处理厂（站）
二级出水
表1不同原水类型及中水用途条件下适用的处理工艺中水用途
冲厕、道路清扫、消防城市绿化、车辆冲洗生物接触氧化
曦气生物滤池
混凝沉淀或气浮
膜生物反应器
接触过滤
生物接触氧化
膜生物反应器
CASS法工艺
毛管渗滤
接触过滤
生物接触氧化
曝气生物滤池
混凝沉淀或气浮
膜生物反应器
接触过滤
生物接触氧化
膜生物反应器
CASS法工艺
毛管渗滤
接触过滤
建筑施工
生物接触氧化
爆气生物滤池
景观用水
生物接触氧化
曦气生物滤池
混凝沉淀或气浮膜生物反应器
膜生物反应器
接触过滤
生物接触氧化
膜生物反应器
CASS法工艺
毛管渗滤
接触过滤
生物接触氧化
膜生物反应器
CASS法工艺
毛管渗滤
接触过滤
中水处理站位置应根据建筑的总体规划、中水原水的产生、中水用水的位置、环境卫生和管理维护要求等因素确定。
6.1室内中水站
6.1.1建筑物内的中水处理站宜设在建筑物的最底层；建筑群（组团）的中水处理站宜设在其中心建筑物的地下室或裙房内。
6.1.2中水站位置应避开建筑的主立面、主要通道入口和重要场所，选择靠近辅助入口方向的边角，并与室外结合方便的地方。
6.1.3高程布置宜满足原水的自流引入和事故时重力排入污水管道，当达不到重力排放要求时，应设置污水泵，其排水能力不应小于最大小时来水量。6.2室外中水站
6.2.1小区中水处理站按规划要求独立设置，处理构筑物宜为地下式或封闭式。6.2.2处理站应设置在靠近主要集水和用水地点，并尽量与环境绿化结合，做到隐蔽、隔离，避免影响生活用房的环境要求，其地上建筑宜与建筑小品相结合6.2.3以生活污水为源水的地面处理站与公共建筑和住宅的净距不宜小于15m。总说明
图集号
审核郭场善乡巧校对谢思桃态设计王冠军页
03SS703-1

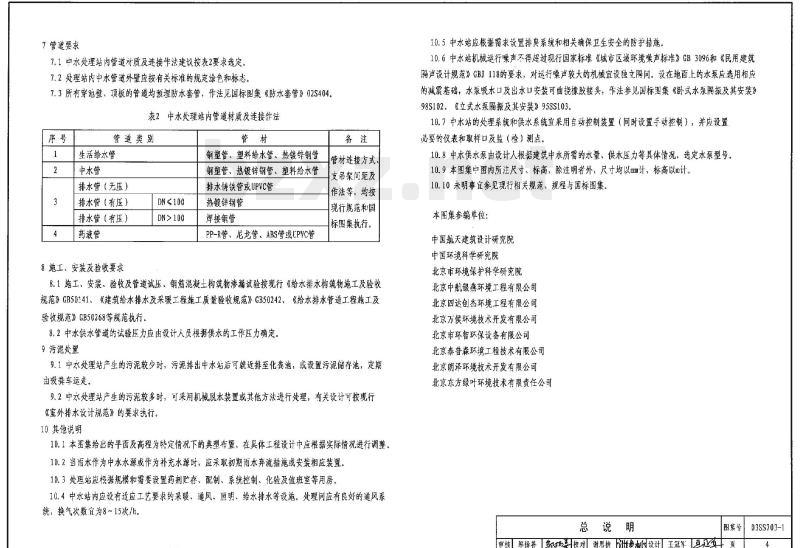

7管道要求
7.1中水处理站内管道材质及连接作法建议按表2要求选定。7.2处理站内中水管道外壁应按有关标准的规定涂色和标志。7.3所有穿池壁、顶板的管道均预理防水套管，作法见国标图集《防水套管》02S404表2中水处理站内管道材质及连接作法序号
管道类别
生活给水管
中水管
排水管（无压）
排水管（有压）
排水管（有压）
药液管
8施工、安装及验收要求
DN≤100
DN>100
钢塑管、塑料络水管、热镀锌钢管钢塑管、热镀锌钢管、塑料给水管排水铸铁管或UPVC管
热镀锌钢管
焊接钢管
PP-R管、尼龙管、ABS管或CPVC管备注
管材连接方式、
支吊架间距及
作法等，均按
现行规范和国
标图集执行。
8.1施工、安装、验收及管道试压、钢筋混凝土构筑物渗漏试验按现行《给水排水构筑物施工及验收规范》GB50141、《建筑给水排水及采暖工程施工质量验收规范》GB50242、《给水排水管道工程施工及验收规范》GB50268等规范执行。8.2中水供水管道的试验压力应由设计人员根据供水的工作压力确定，9污泥处置
9.1中衣处理站产生的污泥较少时，污泥排出中水站后可就近排至化粪池，或设置污泥储存池，定期由吸粪车运走。
9.2中衣处理站产生的污泥较多时，可采用机械脱水装置或其他方法进行处理，有关设计可按现行《室外排水设计规范》的要求执行。10其他说明
10.1本图集给出的平面及高程为特定情况下的典型布置，在具体工程设计中应根据实际情况进行调整。10.2当雨水作为中水水源或作为补充水源时，应采取初期雨水弃流措施或安装相应装置。10.3处理站应根据规模和需要设置药剂贮存、配制、系统控制、化验及值班室等用房。10.4中水站内应设有适应工艺要求的采暖、通风。照明、给水排水等设施。处理间应有良好的通风系统，换气次数宜为8~15次/h。
10.5中水站应根据需求设置排臭系统和相关确保卫生安全的防护措施10.6中水站机械运行噪声不得超过现行国家标准《城市区域环境噪声标准》GB3096和《民用建筑隔声设计规范》CBJ118的要求，对运行噪声较大的机械宜设独立隔间。设在地面上的水泵应选用相应的减震基础，水泵吸水口及出水口安装可曲挠橡胶接头，作法参见国标图集《卧式水泵隔振及其安装》98S102、《立式水泵隔振及其安装》95SS103.10.7中水站的处理系统和供水系统宜采用自动控制装置（同时设置手动控制），并应设置必要的仪表和取样口及监（检）测点。10.8中水供水泵由设计人根据建筑中水所需的水量、供水压力等具体情况，选定水泵型号。10.9本图集中图内所注尺寸、标高，除注明者外，尺寸均以mm计，标高以m计。10.10未明事宜参见现行相关规范、规程与国标图集。本图集参编单位：
中国航天建筑设计研究院
中国环境科学研究院
北京市环境保护科学研究院
北京中航银燕环境工程有限公司北京四达创杰环境工程有限公司北京万侯环境技术开发有限公司北京市环智环保设备有限公司
北京泰普森环境工程技术有限公司北京朗泽环境技术开发有限公司北京东方绿叶环境技术有限责任公司总说明
图集号03SS703-1
审核邮扬善物校对谢思桃急极设计王冠军起页4

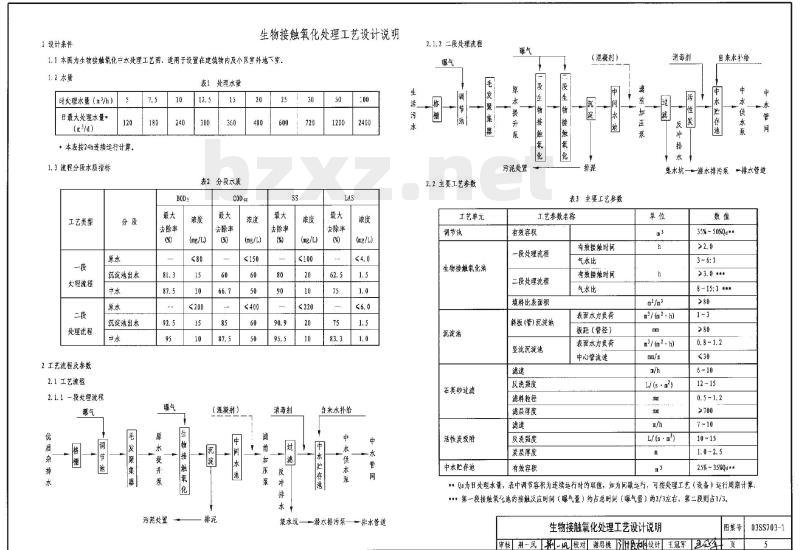

1设计条件
生物接触氧化处理工艺设计说明1.1本图为生物接触氧化中水处理工艺图，适用于设置在建筑物内及小区室外地下室。1.2水量
时处理水量（3/h）
日最大处理水量*
(r3/d)
*本表按24h连续运行计算。
1.3流程分段水质指标
工艺类型
处理流程
处理流程
2工艺流程及参数
2.1工艺流程
2.1.1一段处理流程
沉淀池出水
沉淀池出水
去除率
污泥处置
表1处理水量
表2分段太质
(mg/L)
≤200
去除率
（混凝剂）
(mg/ L)
≤150
≤ 400
去除率
(mg/L)
≤ 220
消毒剂
去除率
自来水补给
(mg/L)
集水坑——潜排污泵—排水管道生
2.1.2二段处理流程
节—聚
2.2主要工艺参数
工艺单元
凋节油
生物接触氧化池
沉淀池
石英砂过滤
活性炭吸附
中水贮存池
物接触氧
污泥处置
（混凝剂）
表3主要工艺参数
工艺参数名称
有效容积
有效接触时间
一段处理流程
二段处理流程
填料比表面积
斜板(管)沉淀池
竖流沉淀池
反洗强度
滤料粒径
滤层厚度
反洗强度
炭层厚度
有效容积
气水比
有效接触时间
气水比
表面水力负荷
板距（管径）
表面水力负荷
中心曾流速
消毒剂
自来水补给
集水坑—潜水排污泵—排水管道单位
m*/(m*.h)
L/(s ·n*)
L/(s·m\)
35%~50%Q起**
>3. 0 ***
B ~ 15: 1 **
12 -15
10 ~15
2.5%~35%Qd**
*Q为日处理水量，表中调节容积为连续运行时的取值，如为间运行，可按处理工艺（设备）运行周期计算**第一段接触氧么池的接触反应时间（曝气量）约占总时间（曝气量）的2/3左右，第二段则占1/3.生物接触氧化处理工艺设计说明图集号03SS703-1
申核剃一凤剂-风校对谢思桃件设计王冠军页
2.3工艺单元说明
2.3.1格栅
格栅为初级过滤设备，斜置于调节为进水管入口处。建议--段处理流程选用机械格栅--道，栅条间空隙宽度5mm；二段处理流程宜选用手动和机械格概各一道，条间空隙宽度分别为10mm和2.5mm。倾角为60°。2.3.2调节池
对原水的水量与水质进行调节，在池内设预曝气，曝气量不宜小于0.6m3/(m3·h)，对池内水体揽动，充氧，止悬浮杂质记淀，改善水质。另外，也可根据实际需要设置必要的导流装置。2.3.3毛发聚集器
毛发聚集器为快于式钢制设备，内设有30目的不锈钢丝格网，格网应定期清洗。2.3.4生物接触氧化池
生物接触氧化池应保障所需的接触时间。池内曝气方式宜采用低案声的鼓风机加布气装置、潜水曝气机或其它曝气设备。曦气量可按BODs的去除负荷计算，宜为40~80m/kgBODs，优质杂排水取低值，生活污水取高值。池内填料宜采用易挂膜、耐用、比表面积大，空隙率高．强度大、质轻，化学与生物稳定性好的产品。当采用固定填料时，安装高度不小于2.0m；当采用悬浮镇料时，装填体积不应小于池容积的25%。如选择需要作支架的填料，应由供应商提供支架预埋件图。另外，为保证布水、布气均匀，每池面积一般应在25m2以内。2.3.5沉淀池
沉淀池采用斜板（管）沉淀池或竖流式沉淀池。实际采用时应根据地下室高度、处理水量、占地面积及与其它构筑物的关系等因素综合确定，一般来讲，斜板（管）沉淀池宜采用矩形，且可多斗排泥；而竖流式沉淀池，对于小流量和地下室高度有保江的情况下，宜采用单斗排泥，条件不具备时可采用4斗排泥，必要时还可将其建在室外地下。采用斜板（管）沉淀池时，板（管）斜长宜取1000mm，斜角宜为60°。斜板（管）上部清水深不宜小于0.5m，下部缓冲层不宜小于0.8m。排泥斗坡度不应小于50°，池内停留时间，一般不超过60mi。另外，斜板（管）沉淀池宜设油洗设施。采用竖流式沉淀池时，中心管下部应设喇死口和反射板，板底面距泥面不小于0.3m，排泥斗坡度应大于45°。沉淀时间一般为1.0～2.5h。另外，为保证水流自下而上作垂直流动，竖流式泥淀池的径（正方形的一边）比不宜大于3沉淀池宜采用静水压力排泥，静水头不应小于1500mm，排泥管直径不宜小于8Dm。每个泥斗设单独的闻阀和排泥管。沉淀池集水应设出水堰，其出水最大负荷不应大于1.70L/(s·凹)。2.3.6过滤
过滤宜采用压力过滤器或滤池（处理水量较大时），滤料可根据实际需要采用单层石英砂、双层无烟煤和石英砂。采用新型滤器、滤料和新工艺时，可按试验资料设计。压力过滤器过滤，当滤层阻力达到0.05MPa时，滤室需用泵进行反洗，冲洗滤层截留的污物，反冲历时7～10nin。为加强冲洗，可采用表面水冲洗和空气混合冲洗方法（做法与相关参数可结合实际情况，参考相关文献资料确定）。反洗水排入集水坑，条件允许时可利用管道余压直接排至室外排水检查井。为加强过滤效果，可根据水质需要，在过虑前（滤前如压泵吸永口附近）投加混凝剂进行微絮凝过滤，2. 3.7活性炭吸附
活性炭及附为可选处理单元，是否设置应根据水质需要确定。一一般来说以优质杂排水为水源的--段处理流程可不设活性炭单元，而以生活污水为水源的二段处理流程宜设活性炭单元，活性炭吸附器的设置、冲洗及活性炭的再生等可参照相关规范、手册或试验资料。
2.3.8消毒
中水处理必须设有消毒设施。消毒剂建议采用商品次氮酸钠溶液，用计量泵投加，有效氯投加量应保证中水余氯达标不易购买商品次氯酸钠溶液的地方，可采用次氯酸钠发生器、二氧化氯发生器等方式消毒，消毒设备间应增设排风系统。采用氟化消毒时，加氯量宜为有效氟5～8mg/L，消毒接触时间应大于30min。当中水水源为生活污水时，应适当增加氯量。为保证氯与中水充分接触，可采用快速混合消毒技术（如在处理出水管道上安装螺旋形静态混合器），也可设接触池。2.3.9中水贮存池
调节中水出水量和中水用水量之间的不平衡。设计中应注意自来水补水时的水位控制问题。另外，进出水管布置不得产生水流短路，必要时应设导流装置。2.3.10控制
中水站的处理系统和供水系统应采用自动控制装置，并可在控制台上实现手动控制。各个动力设备的运行状态、流量等参数应在控制台显示，
3处理站的组成及其运行管理
3.1处望站的组成：处理站除设置处理设备的房间外，还应根据规模和需要设置药剂慰存、配制、系统控制。化验及值班室等用房。药剂贮存宜设独立隔间，值班、化验房间约大小应至少能摆得下桌椅及基本的化验器材，3.2运行：接触氧化池宜连续运行，当采用一班制或二班制运行时，在停止进水时要采用间断曝气的方法来维持生物活性。3.3管理：根据工艺要求，定期对构筑物、设备、电气及自控仪表进行检查维护，磷保处理设施稳定运行。建立健全运行台帐制度，如实填写运行记录，并妥善保存。格栅、毛发聚集器应定期清理；曝气量可根据池中溶解氧调节；沉旋池排泥，过滤、活性炭冲洗以及混凝剂的投加可根据实际运行经验确定操作流程。为便于调整流量，相关阀门宜采用明杆闸阀。4采用本图的注意事项
4.1本图为工艺参考图，给出的平面、高程布置及有关构筑物形式尺寸，可在具体工程设计中报据实际情况进行调整，具体工程应结合实际进行设计。
4.2本图表中所列的建筑面积，是针对特定典型平面布置等具体条件而言的，参考时，应根据实际调整后确定4.3处理水量小时，可灵活采用低噪声鼓风机加布气装置或潜水曝气机；处理水量较大时，为降低能耗，宜采用鼓风爆气；曝气时，如直接消耗室内空间空气中的氧气，必须采用良好的通风设施，补充新风，以确保人员的安全及曝气设备的充氧效率；采用鼓风曝气时，鼓风机宜单独设置在经隔声处理的房间或加罩进行防护4.4原水系统应设分流、溢流设施和超越管，如在原水进入凋节池前设置分流井等（含粪便的污水应经化粪池预处理）。4.5当中太处理工程无条件占用一块完整的建筑面积时，往往将调节池和中水贮存池分别各占一块地方，尤其是处理水量较大时更是如此，而生化池、沉淀池、中间水池及过滤器等紧靠在-起形成机房主体。因此本工艺各种处理水量所需建筑面积均分三部分列出，其中处理水量为Sm3/h~25m/h的绘制完整的平面布置图，30m3/h~100m3/h的因其调节池和中水贮存池所需建筑面积较大，仅绘出机房主体部分平面布置图，具体见典型平面布置图。5本中水处理工艺根据下列单位提共的技术资料编制：北京中航银燕环境工程有限公司、北京万侯环境技术开发有限公司、北京市环智环保设备有限公司、北京泰普森环境工程技术有限公司。
生物接触氧化处理工艺设计说明（图集号
审核剃一凤风校对谢思桃鱼设计王冠军豆风03SS703-1
中水水源（优质杂排水）
机械格栅
布气装置
水位浮动开关
毛发聚集器
原水提升泵
生物填料
名称编号对照表
低噪声鼓风机
混凝剂投药设备(可选）
消毒剂投药设备
滤前加压泵
压力过虑器
反冲洗水泵
管道混合器
补水电动阀
中水供水泵
转子流量计
预曝气调节池
接触氧化池
斜板（管）沉淀池
中间水池
中水贮存池
d edei
取样口
自来水
接中水管网
1、本图为5m*/h-100m2/h的生物接触氧化处理工艺的一段处理流程图。适用于中水原水为优质杂排水。流程中可根据水质雷要增设活性炭吸附等处理单元。2、图中的沉淀池以斜板（管）沉淀池为例，也可根据实际需要采用竖流式沉淀池。3、曝气选用低噪声鼓风机加布气装置。4、调节池、接触氧化池、沉淀池、中间水池及中水贬存池均设溢流泄空管道，其相应排水就近排入地沟。
5、补水方式详见第98页中水池(箱）自动补水图示。6、当采用气水反冲洗时，鼓风机的选型应考虑气冲时所需气量与强度一段生物接触氧化工艺流程图（低噪声鼓风机加布气装置）图集号
审核荆一凤一低校对谢思桃h安村件设计王冠军2及03SS703-1
中水水源（优质杂排水）
机械格栅
潜水射流曝气机
水位浮动开关
毛发聚集器
原水提升泵
兰物填料
d而e-ds
名称编号对照表
泵式潜水曝气机
混凝剂投药设备(可选)
消毒剂投药设备
滤前加压泵
压力过滤器
反冲洗水泵bZxz.net
管道混合器
补水电动阀
中水供水泵
转子流量计
预曝气调节池
接触氨化池
斜板（管）沉淀池
中间术池
中水贮存池
di血ddi
取样口
自来水
接中水管网
1、本图为5m3/h~50m3/h的生物接触氧化处理工艺的一-段处理流程图。适用于中水原水为优质杂排水。流程中可根据水质需要增设活性炭吸附等处理单元。2、图中的沉淀池以斜板（管）沉淀池为例，也可采用竖流式沉淀池。3、曝气采用潜水曝气机。
4、调节池、接触氧化池、沉淀池、中间水池及中水贮存池均设溢流泄空管道，其相应排水就近排入地沟。
5、补水方式详见第98页中水池(箱)自动补水图示。一段生物接触氧化工艺流程图（潜水曝气机）图集号
审核荆一风荆一风校对谢思桃设计王冠军页03SS703-1
中太水源（生活污水）
1丨机械格栅
布气装置
3|水位浮动开关
4毛发聚集器
原水提升泵
「生物填料
名称编号对照表
低噪声鼓风机
混凝剂投药设备(可选)
消毒剂投药设备
10滤前加压泵
压力过滤器
活性炭吸附器
13反冲洗水泵
管道混合器
15补水电动阀
中水供水泵
转子流量计
预曝气调节池
接触氧化池
斜板（管）沉淀池
中间水池
中水存池
取样口
自来水
接中水管网
1、本图为5m*/h～100m/h的生物接触氧化处理工艺的二段处理流程图。适用于中水原水为生活污水。流程中可根据水质需要选用活性炭吸附等处理单元。2、图中的沉淀池以斜板（管）沉淀泌为例，也可根据实际需要采用竖流式沉淀池。3、曝气选用低噪声鼓风机加布气装置4、调节池、接触氧化池，沉淀池，中间水池及中水史存池均设溢流泄空管道，其相应排水就近排入地沟。
5、补水方式详见第98页中水池（箱）自动补水图示。6、当采用气水反冲洗时、乾风机的选型应考虑气冲时所需气量与强度二段生物接触氧化工艺流程图（低噪声鼓风机加布气装置）审核荆一风荆一讯校对谢思桃设计王冠军图集号
03SS703-1
中水水源（生活污水）
机械格栅
2潜水射流曝气机
3水位浮动开关
毛发聚集器
5原水提升泵
6生物填料
名称编号对照表
泵式潜水爆气机
混凝剂投药设备(可选）
消毒剂投药设备
10滤前加压泵
1压力过滤器
12活性炭吸附器
反冲洗水泵
管道混合器
补水电动阀
中水供水泵
转子流量计
预曝气调节池
接触氧化池
斜板（管）沉淀池
中间水池
中水艇存池
取样口
自来水
接中水管网
1、本图为5m/h~50m/h的生物接触氧化处理工艺的二段处理流程图。适用于中水原水为生活污水。流程中可根据水质需要选用活性炭吸附等处理单元。2、图中的沉淀池以斜板（管）沉淀池为例，也可采用竖流式沉淀池。3、曝气采用潜水曝气机。
4、调节池、接触氧化池、沉淀池、中间水池及中水贮存池均设溢流泄空管道，其相应排水就近排入地沟。
5、补水方式详见第98页中水池（箱）自动补水图示二段生物接触氧化工艺流程图（潜水曝气机）图集号
审核荆一风期-风校对谢思桃们设计王冠军图页
03SS703-1
处理设备
机械格栅
毛发聚集器
低噪声鼓风机
潜水曝气机
压力过滤器
原水提升泵
滤前加压裂
反冲洗水裂
潜水排污泵
时处理水量
电机功率×数量（台）
型号×数量（台）
电机功率×数量（台）
预曝气调节池功率
接触氧化池功率
$×H(mm)
数量 (台)
运行重量（t/台）
电机功率×数量（台）
电机功率×数量（台）
电机功率×数量（合）
电机功率×数量（台）
加药装置200L×0.52km
消毒装置200L×0.15kw
管道混合器
电气控制柜
直径×数量（个）
安装功率1（w）
安装功率2（kw）
凋节池需用建筑面积
中水贮存池需用建筑面积
生化处理及机房需用建筑面积
合计需用建筑面积
说明：
0. 15kW×1
MG-100 ×2
0. 75kw ×2
0. 75kw×1
0. 15kw× 1
MG-150 × 2
1. 5kW×1
2. 2kw×1
$800×27501000×3271
0.37kW×2
1. 5kW×2
3. 0k ×1
Φ 32 ×1
0.55kW×2
4. 0kW×1
1.5kWx×2
中40×1
0. 15kW × 1
MG-150 ×2
1. 5kW×2
Φ1200×3271
0. 75kW×2
2. 2kw×2
1. 5kw×2
Φ40×1
不同处理水量所需设备及建筑面积表（一段处理流程）12.5m3/h
0.15kW×1
MG-200 × 2
2. 2kW×1
1. 5kW×2
Φ1200×3271
1. 1kW×2
中50×1
15m3/h
0.15kW×1
MG-200 × 2
20m3/h
0. 15kW×1
MG-200 × 2
4. 0kW×2
中1500×3340Φ1500×3340
1.1kw × 2
2.2kW× 2
中50×1
1. 1kw×2
4. 0kw×2
11. 0kW×1
Φ65×1
25m3/h
0.25kW×1
MG-250 × 2
4. 0kw×2
3. 7kw×1
30m3/h
(2×15m3/h)
0. 25kw×1
MG-250 ×2
5. 5kW×2
50m3/h
(2×25m2/h）
0. 25kw×1
MG-300 ×2
5中1500×3340|1800×3455
Φ1800×3455
4. 0kW×2
11.0kw×1
1. 5kw×2
4. 0kw×2
11. 0kw×1
Φ75×1
1、建筑面积与相关构筑物尺寸、层高等因素有关，表中所列均是在特定典型平面布置条件下的通常所需妻面积，参考时，应根据实际进行调整后确定2、低噪声鼓风机：功率不大于7.5kW时，选用回转式鼓风机；功率大于7.5kW时，选用三叶罗茨鼓风机。3、当供气采用潜水爆气机时，预曝气调节池采用潜水射流曝气机，接触氧化池采用泵式潜水曝气机。2
7. 5kW× 2
15.0kW×1
5. 5kW×2
中100×1
50m3/h
0. 25kW×1
MG-300×2
4. 0kW×3
中1800×3455
7. 5kW× 2
15.0kW×1
100×1
100m3/h
(2×50m3/h)
MG-300×2
电2000×3455
11. 0kW×2
15.0kW×1
中150×1
一用一备
一台备用
同时使用
同时使用
一用一备、交替运行
一用一备、交替运行
一用一备、交替运行
2合（一月一备）
2台（一月一备）
曝气采用低噪声鼓风机时
爆气采用潜水曝气机
30m3/h ~ 100m3 /h
考虑原太提升泵所占面积
30m3/h ~100m3/h
考虑供水泵所占面积
含图示值班、化验等附属用房
含泵知图示附属用房所占面积
不同处理水量所需设备及建筑面积表（一段处理流程）审核王冠军型校对荆风一风设计谢思桃册图集号
03SS703-1
处理设备
机械格栅
毛发聚集器
低噪声鼓风机
潜水螺气机
压力过滤器
活性炭吸附器
原水提升泵
滤前加压泵
反冲洗水泵
潜水排污泵
时处理水量
电机功率×数量（台）
型号×数量（台）
电机功率×数量（台）
预曝气调节池功率
接触氧化池一段功率
接触氧化池二段功率
×H(m)
数量（台）
运行重量（t/台）
Φ ×H (mm)
数量（台）
运行重量（t/台）
0. 15kw × 1
MG-100 × 2
2. 2kw x×2
D. 75kW×1
1. 5kw× 2
0. 15kW × 1
MG-150 × 2
4. 0kW×2
2. 2kW ×2
Φ1000 × 3271 Φ1200 × 32711
10m3/h
0. 15kw×1
MG-150×2
5. 5kW×2
$1200 × 3271
不间处理水量所需设备及建筑面积表（二段处理流程）12.5m2/h
0.15kW×1
MG-200 × 2
3. 7kW×2
Φ1500×3340
15m3/h
0. 15kW×1
MG-200 × 2
5. 5kw×2
1500×3340
20m3/h
0. 15kW ×1
MG-200×2
25m2/h
0.25kW×1
MG-250×2
7. 5kW×1
#1800×34552000x3455
30m3/h
(2×15m3/h）
0. 25kW×1
MG-250×2
5. 5kW×3
50m2/h
(2 ×25m3/h）
0.25kw×1
MG-300×2
7. 5kw×2
$1500× 3340Φ2000× 3455
50m3/h
0. 25kW×1
MG-300×2
7. 5kw× 4
2000×3455
中1000×3271中1200×3271申1200×32711500×33401800×3455$2000×34551500x33402000×3455200×3455Φ1500x3340
电机功率×数量（台）
电机功率×数量（台）
电机功率×数量（台）
电机功率×数量（合）
加药装置200L×0.52kW
消毒装置200L×0.15kW
管道混合器
电气控制柜
直径×数量（个）
安装功率1（kw）
安装功率2（kw）
调节池需月建筑面积
中水存池需用建筑面积
生化处理及机房需用建筑面积
合计需用建筑面积
说明：
3. 0kW×1
0. 55k%×2
1. 5kW× 2
1. 5kW×2
19.35k附
0. 75kW×2
2. 2kW × 2
4. 0kw×1
Φ40×1
1. 1kw × 2
2. 2kW×2
p50×1
1. 1k × 2
2. 2km × 2
2. 2k ×2
$50×1
1. 1kW×2
4. 0kW × 2
11. 0kw×1
Φ65x1
1. 5kW×2
4. 0kw×2
11. 0kwx1
Φ75×1
4. 0kW×2
11. 0kw ×1
中75×1
、建筑面积与相关构筑物尺寸、层高等因素有关，表中所列均是在特定典型平面布置条件下的通常所需要面积，参考时，应根据实际进行调整后确定。2、表中活性炭吸附器约数量与规格暂按与压力过滤器相间考虑，设计者也可根据试验及有关资料另行确定。3、低噪声鼓风机：功率不大于1.5kW时，选用回转式鼓风机；功率大于7.5kW时，选用三叶罗茨鼓风机。2
15. 0kw×1
中100×1
2. 2kW ×2
15. 0kw ×1
p100 ×1
100m3/h
(2×50m3/h）
0.25kW×1
MG-300×2
10. 0kw ×4
中2000×3455
中2000×3455
4. 0kW×2
11.0kW×2
15. 0kW × 1
Φ150×1
一用一备
一台备用
同时使用
同时使用
同时使用
一用一备、交替运行
一用一备、交替运行
一用一备、交替运行
2台（一用一各）
2台（一用一各）
采用低噪声鼓风机曝气时
采用潜水曝气机曝气时
30m3/h~100m3/h
考虑原水提升泵所占面积
30m3/h~100m3/h
考虑供水泵所占面积
含图示值班、化验等附属用房
含泵和图示附属月房所占面积
不同处理水量所需设备及建筑面积表（二段处理流程）审核王冠军A校对荆一凤「一鼠设计谢思桃件糊图集号
03SS703-1
小提示：此图内容仅展示完整标准图集里的部分截取内容，若需要完整标准请到上方自行免费下载完整图集包。
