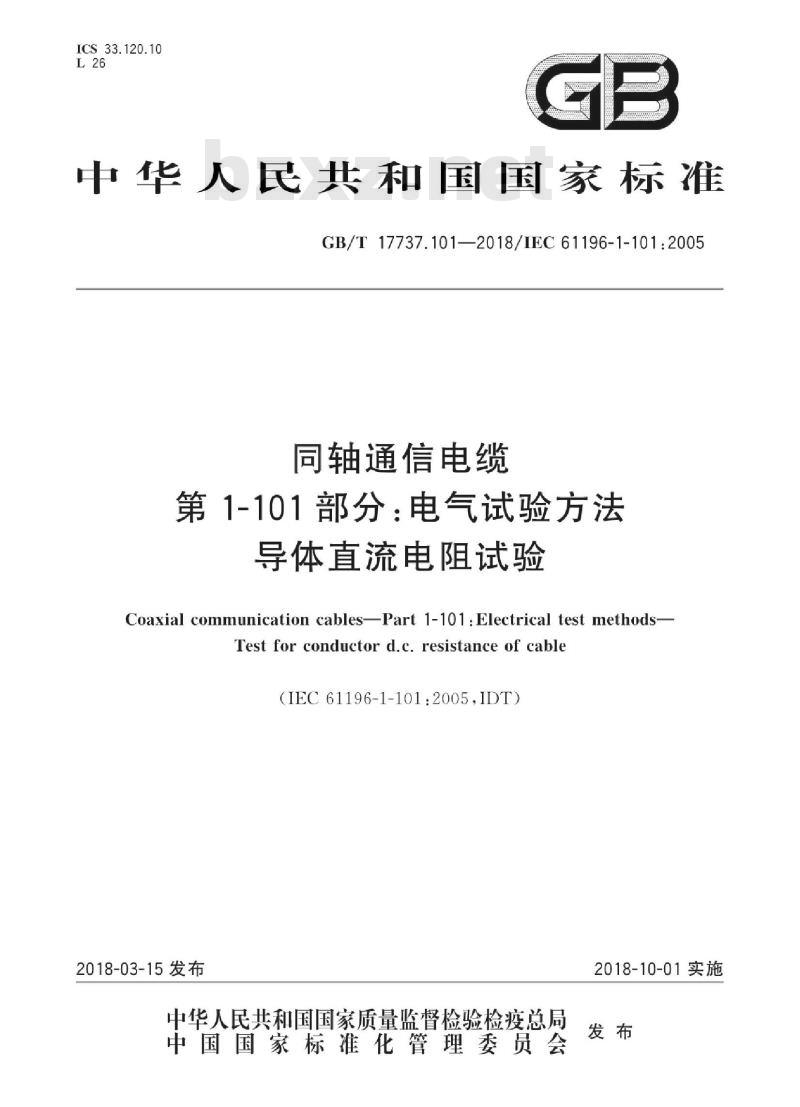

【国家标准】 同轴通信电缆 第1-101部分：电气试验方法 导体直流电阻试验

ICS33.120.10
口中华人民共和国国家标准
GB/T17737.101—2018/IEC61196-1-101:2005同轴通信电缆
第1-101部分：电气试验方法
导体直流电阻试验
Coaxial communication cables-Part 1-101:Electrical test methods-Test for conductor d.c. resistance of cable（IEC61196-1-101：2005,IDT)
2018-03-15发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2018-10-01实施

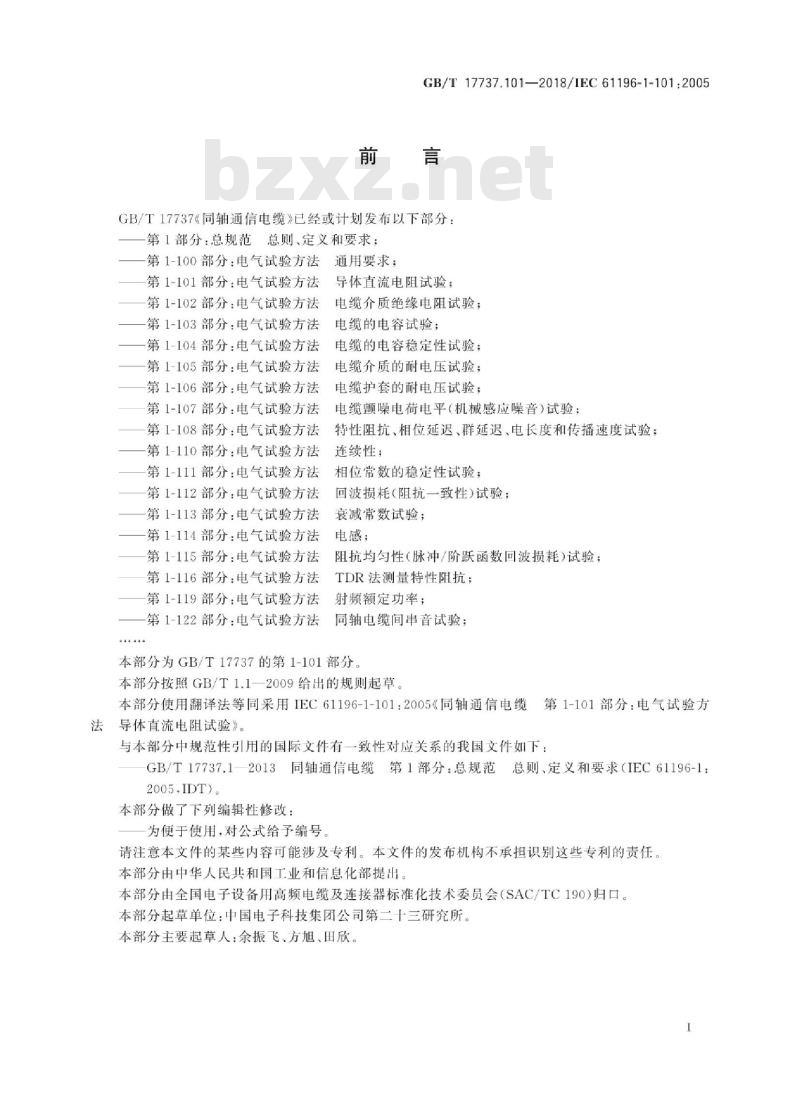

GB/T17737.101—2018/IEC61196-1-101:2005前言
GB/T17737《同轴通信电缆》已经或计划发布以下部分：第1部分：总规范总则、定义和要求；第1-100部分：电气试验方法通用要求；第1-101部分：电气试验方法
导体直流电阻试验：
第1-102部分：电气试验方法电缆介质绝缘电阻试验；第1-103部分：电气试验方法
电缆的电容试验；
第1-104部分：电气试验方法
电缆的电容稳定性试验；
第1-105部分：电气试验方法
电缆介质的耐电压试验；
第1-106部分：电气试验方法
电缆护套的耐电压试验：
第1-107部分：电气试验方法
电缆颜噪电荷电平(机械感应噪音）试验：第1-108部分：电气试验方法
第1-110部分：电气试验方法
第1-111部分：电气试验方法
第1-112部分：电气试验方法
第1-113部分：电气试验方法
特性阻抗、相位延迟、群延迟、电长度和传播速度试验；连续性；
相位常数的稳定性试验；
回波损耗（阻抗一致性）试验；衰减常数试验；
第1-114部分：电气试验方法
电感；
第1-115部分：电气试验方法
第1-116部分：电气试验方法
第1-119部分：电气试验方法
阻抗均勾性(脉冲/阶跃函数回波损耗)试验；TDR法测量特性阻抗；
射频额定功率；
同轴电缆间串音试验；
-第1-122部分：电气试验方法
本部分为GB/T17737的第1-101部分。本部分按照GB/T1.1一2009给出的规则起草。本部分使用翻译法等同采用IEC61196-1-101：2005《同轴通信电缆第1-101部分：电气试验方
法导体直流电阻试验》。
与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：GB/T17737.1—2013同轴通信电缆第1部分：总规范总则、定义和要求（IEC61196-1：2005.IDT)。
本部分做了下列编辑性修改：
为便于使用，对公式给予编号。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任本部分由中华人民共和国工业和信息化部提出。本部分由全国电子设备用高频电缆及连接器标准化技术委员会（SAC/TC190)归口。本部分起草单位：中国电子科技集团公司第二十三研究所。本部分主要起草人：余振飞、方旭、田欣。1
HiiKAoNiKAca

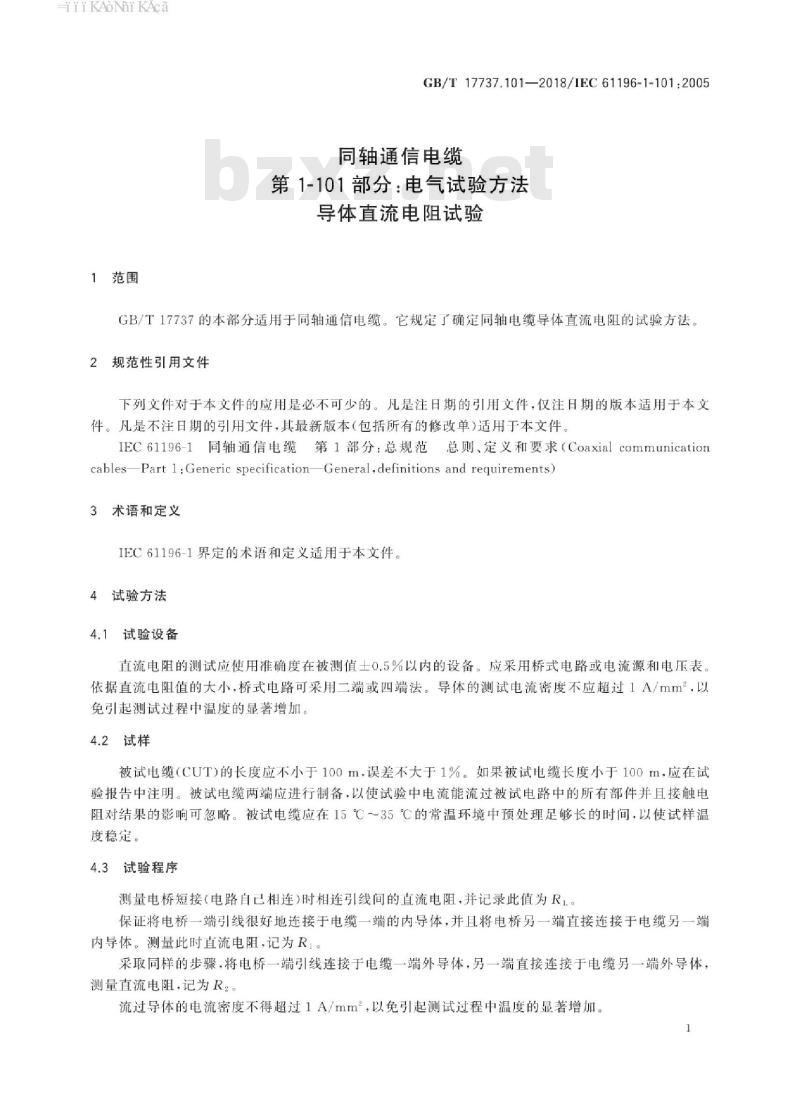

1范围
GB/T17737.101—2018/IEC61196-1-101:2005同轴通信电缆
第1-101部分：电气试验方法
导体直流电阻试验
GB/T17737的本部分适用于同轴通信电缆。它规定了确定同轴电缆导体直流电阻的试验方法2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。IEC61196-1同轴通信电缆第1部分：总规范总则、定义和要求（Coaxialcommunicationcables-Part l:Generic specificationGeneral,definitions and requirements)3术语和定义
IEC61196-1界定的术语和定义适用于本文件。4试验方法
4.1试验设备
直流电阻的测试应使用准确度在被测值士0.5%以内的设备。应采用桥式电路或电流源和电压表依据直流电阻值的天小，桥式电路可采用二端或四端法。导体的测试电流密度不应超过1A/mm，以免引起测试过程中温度的显著增加。4.2试样
被试电缆（CUT)）的长度应不小于100m，误差不大于1%。如果被试电缆长度小于100m，应在试验报告中注明。被试电缆两端应进行制备，以使试验中电流能流过被试电路中的所有部件并且接触电阻对结果的影响可忽略。被试电缆应在15℃～35℃的常温环境中预处理足够长的时间，以使试样温度稳定。
4.3试验程序
测量电桥短接（电路自已相连）时相连引线间的直流电阻，并记录此值为R。保证将电桥一端引线很好地连接于电缆一端的内导体，并且将电桥另一端直接连接于电缆另一端内导体。测量此时直流电阻，记为R采取同样的步骤，将电桥一端引线连接于电缆一端外导体，另一端直接连接于电缆另一端外导体，测量直流电阻，记为R2。
流过导体的电流密度不得超过1A/mm，以免引起测试过程中温度的显著增加。1
iiiKAoNiKAca
GB/T17737.101—2018/IEC61196-1-101:2005应记录环境温度。
5测试结果的表示
回路电阻的计算
Rcc=R-Ri
Roc=R2-RL
RLooP=Rcc +Roc
式中：
5.2归一化
内导体的直流电阻，单位为欧姆（2)；外导体的直流电阻，单位为欧姆（2)；回路直流电阻，单位为欧姆（2）；引线间直流电阻，单位为欧姆（2）。试验结果归一到基准长度N下的值。R
式中：
试验温度下，基准长度电缆的直流电阻，单位为欧姆每基准长度（2/N）；被试电缆的实测电阻值，单位为欧姆（Q)；试样长度，单位为米（m）；
基准长度，单位为米（m）。
温度修正
·（2）
（3）
·（4）
测量值应修正到标准温度20℃下的值。标准温度下的直流电阻值为实测值（RccRo）乘上系数kk
式中：
1+C(T-20℃)
被试电缆的测试温度，单位为摄氏度（℃）；导体材料电阻率的温度系数。
典型值为（1/℃）：
铜(退火态)
铜(硬拉态)bzxZ.net
铜包铝
铜包钢
对于其他导体材料，系数k或C-应在分规范或详细规范中明确6试验报告
试验报告中应给出试验条件：
环境温度（℃）：
....(5
-iiiKAoNniKAca
被试电缆长度（m）。
并记录在20℃下基准长度的修正值：内导体直流电阻（Q/N)；
外导体直流电阻（a/N)；
回路直流电阻（Q/N）。
符合相关的分规范或详细规范中的要求。GB/T17737.101—2018/IEC61196-1-101:2005-iiKAoNni KAca
