【国家标准】 同轴通信电缆 第1-106部分：电气试验方法 电缆护套的耐电压试验

ICS33.120.10

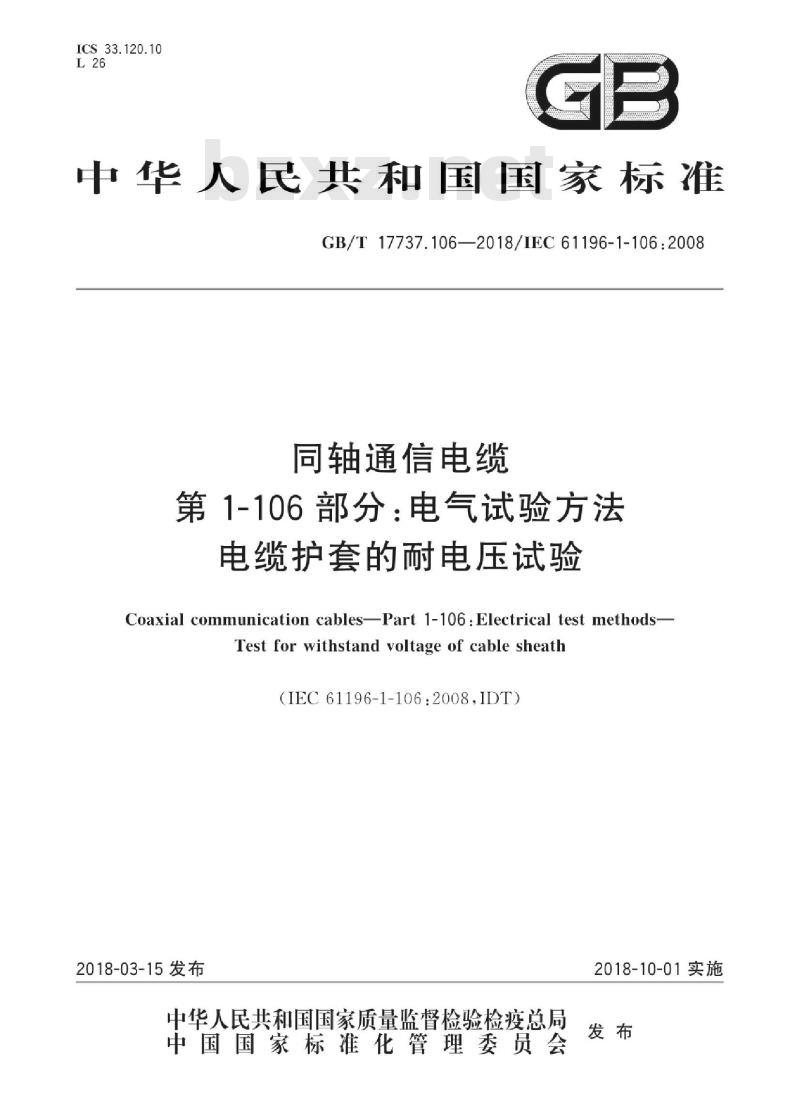

口中华人民共和国国家标准
GB/T17737.106—2018/IEC61196-1-106:2008同轴通信电缆
第1-106部分：电气试验方法
电缆护套的耐电压试验
Coaxial communication cablesPart 1-106:Electrical test methods-Test for withstand voltage of cable sheath（IEC61196-1-106:2008.IDT)
2018-03-15发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2018-10-01实施

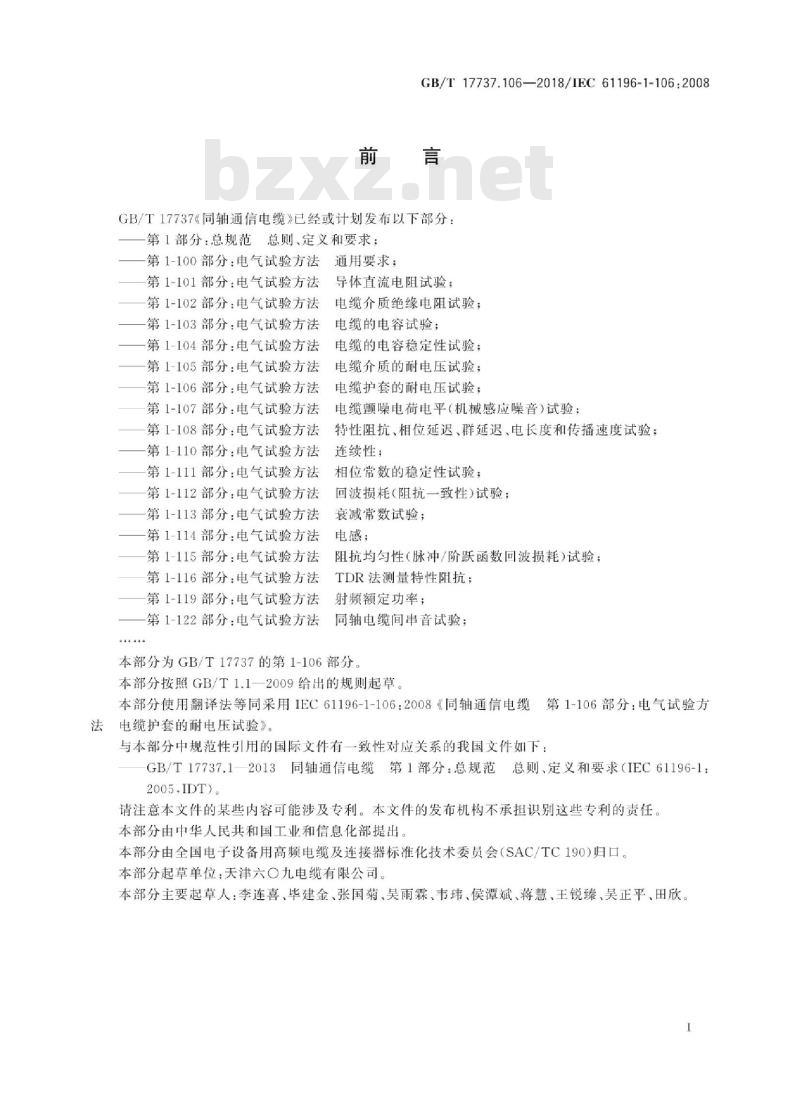

GB/T17737.106—2018/IEC61196-1-106:2008前言
GB/T17737《同轴通信电缆》已经或计划发布以下部分：第1部分：总规范总则、定义和要求；第1-100部分：电气试验方法通用要求；第1-101部分：电气试验方法
导体直流电阻试验：
第1-102部分：电气试验方法电缆介质绝缘电阻试验：第1-103部分：电气试验方法
电缆的电容试验；
第1-104部分：电气试验方法
电缆的电容稳定性试验；
第1-105部分：电气试验方法
电缆介质的耐电压试验；
第1-106部分：电气试验方法
电缆护套的耐电压试验；
第1-107部分：电气试验方法
电缆颜噪电荷电平（机械感应噪音）试验：第1-108部分：电气试验方法
第1-110部分：电气试验方法
第1-111部分：电气试验方法
第1-112部分：电气试验方法
第1-113部分：电气试验方法
一第1-114部分：电气试验方法
一第1-115部分：电气试验方法
第1-116部分：电气试验方法
第1-119部分：电气试验方法
特性阻抗、相位延迟、群延迟、电长度和传播速度试验；连续性；
相位常数的稳定性试验；
回波损耗（阻抗一致性）试验；衰减常数试验；
电感；
阻抗均勾性(脉冲/阶跃函数回波损耗)试验；TDR法测量特性阻抗；
射频额定功率；
同轴电缆间串音试验；
-第1-122部分：电气试验方法
本部分为GB/T17737的第1-106部分本部分按照GB/T1.1一2009给出的规则起草。本部分使用翻译法等同采用IEC61196-1-106：2008《同轴通信电缆第1-106部分：电气试验方法电缆护套的耐电压试验》。
与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：GB/T17737.1一2013同轴通信电缆第1部分：总规范总则、定义和要求（IEC61196-1：2005,IDT)。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任本部分由中华人民共和国工业和信息化部提出、本部分由全国电子设备用高频电缆及连接器标准化技术委员会（SAC/TC190）归口。本部分起草单位：天津六○九电缆有限公司。本部分主要起草人：李连喜、毕建金、张国菊、吴雨霖、韦玮、侯潭斌、蒋慧、王锐臻、吴正平、田欣。1
HiiKAoNiKAca

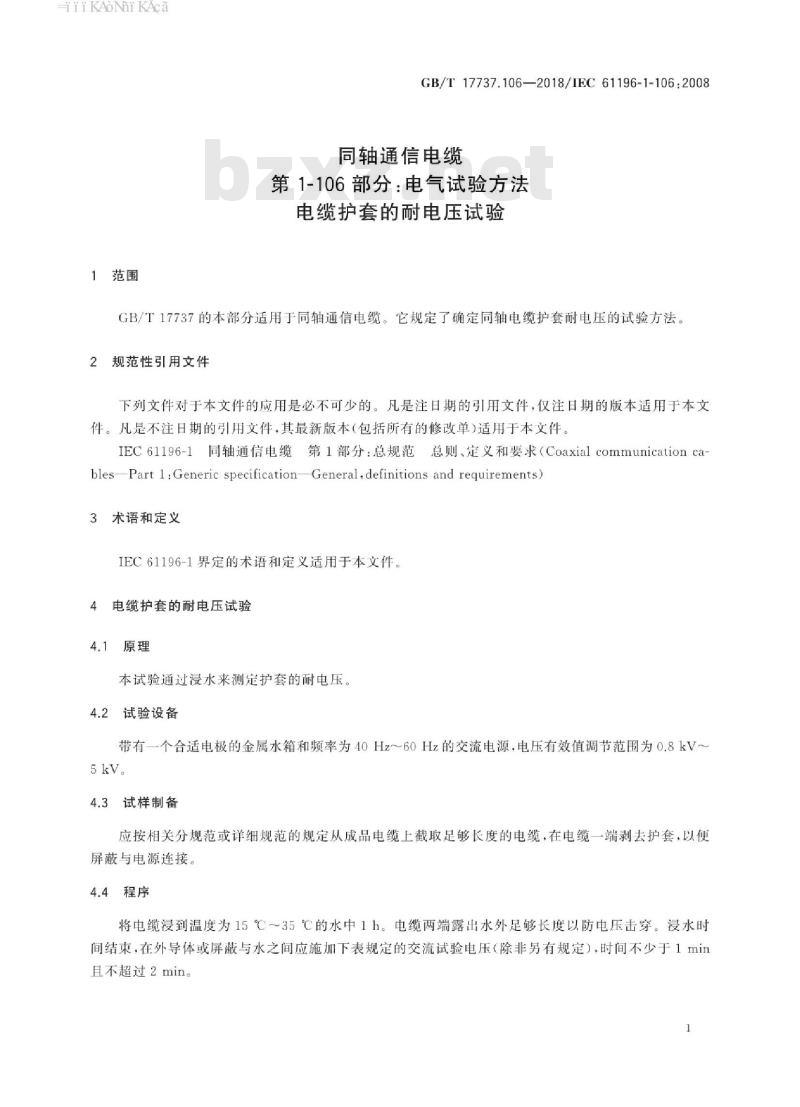

1范围
GB/T17737.106—2018/IEC61196-1-106:2008同轴通信电缆
第1-106部分：电气试验方法
电缆护套的耐电压试验
GB/T17737的本部分适用于同轴通信电缆。它规定了确定同轴电缆护套耐电压的试验方法。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件IEC61196-1同轴通信电缆第1部分：总规范总则、定义和要求（Coaxialcommunicationca-blesPartl:Generic specificationGeneral,definitions and requirements)3术语和定义
IEC61196-1界定的术语和定义适用于本文件。4电缆护套的耐电压试验
4.1原理
本试验通过浸水来测定护套的耐电压。4.2试验设备
带有一个合适电极的金属水箱和频率为40Hz～60Hz的交流电源，电压有效值调节范围为0.8kV~5kV。
4.3试样制备
应按相关分规范或详细规范的规定从成品电缆上截取足够长度的电缆，在电缆一端剥去护套，以便屏蔽与电源连接。
4.4程序
将电缆浸到温度为15℃～35℃的水中1h。电缆两端露出水外足够长度以防电压击穿。浸水时间结束，在外导体或屏蔽与水之间应施加下表规定的交流试验电压（除非另有规定），时间不少于1min且不超过2min。
-iiiKAoNiKAca
GB/T17737.106—2018/IEC61196-1-106:2008试验电压
标称护套厚度
小于或等于0.5
大于0.5小于或等于0.8
大于0.8小于或等于1.0
大于1.0
试验报告www.bzxz.net
试验报告应给出以下内容：
试验温度；
试样长度；
试验电压；
试验频率；
试验时间。
并报告是否有电压击穿（失效）或通过试验。要求
试验中应无击穿现象。
试验电压有效值
iKAoNi KAca
-iiKAoNniKAca
GB/T17737.106-2018
中华人民共
国家标准
同轴通信电缆
第1-106部分：电气试验方法
电缆护套的耐电压试验
GB/T17737.1062018/IEC61196-1-106:2008中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址：spc.org.cn
服务热线：400-168-0010
2018年3月第一版
书号：1550661-59872
版权专有
侵权必究
800196198110
