【国家标准】 同轴通信电缆第1-103部分：电气试验方法电缆的电容试验

ICS33.120.10

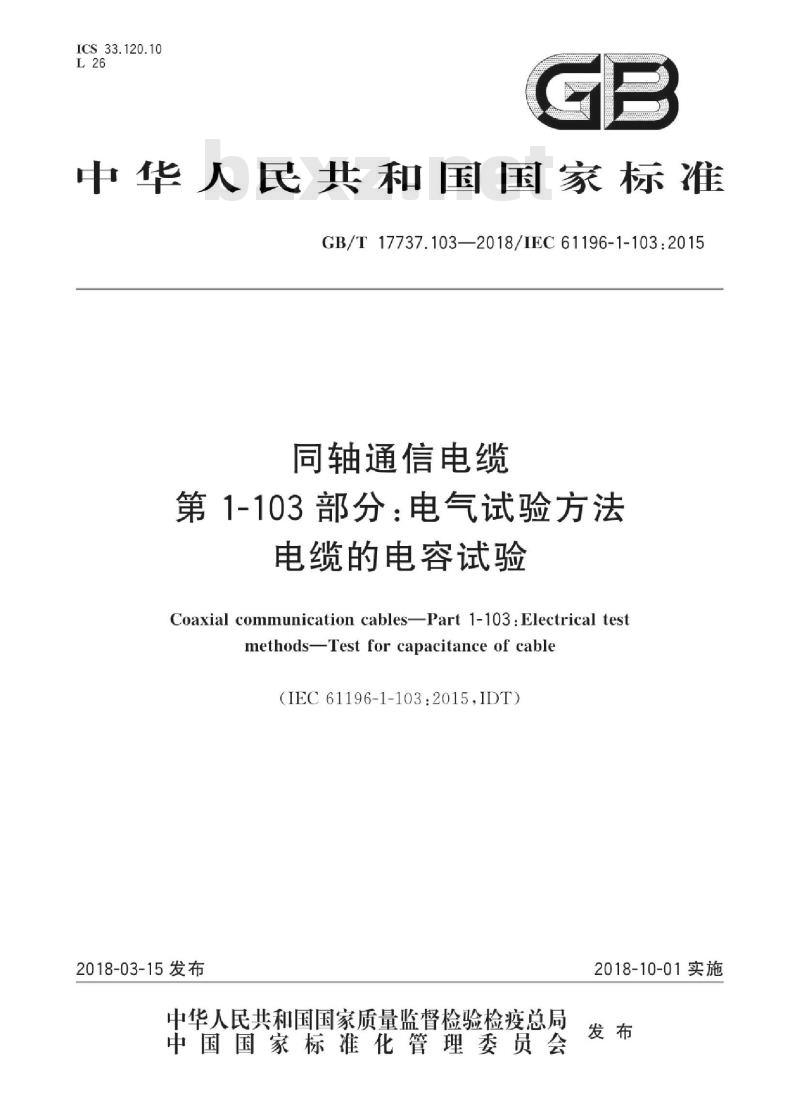

中华人民共和国国家标准
GB/T17737.103—2018/IEC61196-1-103:2015同轴通信电缆
第1-103部分：电气试验方法
电缆的电容试验
Coaxial communication cablesPart 1-103:Electrical testmethods-Test for capacitance of cable（IEC61196-1-103:2015,IDT)
2018-03-15发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2018-10-01实施
GB/T17737.103—2018/IEC61196-1-1032015前言
GB/T17737《同轴通信电缆》已经或计划发布以下部分：第1部分：总规范总则、定义和要求；第1-100部分：电气试验方法通用要求；第1-101部分：电气试验方法
导体直流电阻试验：
第1-102部分：电气试验方法电缆介质绝缘电阻试验：第1-103部分：电气试验方法
电缆的电容试验；
第1-104部分：电气试验方法
电缆的电容稳定性试验；
第1-105部分：电气试验方法
电缆介质的耐电压试验；
第1-106部分：电气试验方法
电缆护套的耐电压试验；
第1-107部分：电气试验方法
电缆颜噪电荷电平（机械感应噪音）试验：第1-108部分：电气试验方法
第1-110部分：电气试验方法
第1-111部分：电气试验方法
第1-112部分：电气试验方法
第1-113部分：电气试验方法
一第1-114部分：电气试验方法
一第1-115部分：电气试验方法
第1-116部分：电气试验方法
第1-119部分：电气试验方法
特性阻抗、相位延迟、群延迟、电长度和传播速度试验；连续性；
相位常数的稳定性试验；
回波损耗（阻抗一致性）试验；衰减常数试验；
电感；
阻抗均勾性(脉冲/阶跃函数回波损耗)试验；TDR法测量特性阻抗；www.bzxz.net
射频额定功率；
同轴电缆间串音试验；
-第1-122部分：电气试验方法
本部分为GB/T17737的第1-103部分本部分按照GB/T1.1一2009给出的规则起草。本部分使用翻译法等同采用IEC61196-1-103：2015《同轴通信电缆第1-103部分：电气试验方法电缆的电容试验》。
与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：GB/T17737.1一2013同轴通信电缆第1部分：总规范总则、定义和要求（IEC61196-1：2005,IDT)。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任本部分由中华人民共和国工业和信息化部提出、本部分由全国电子设备用高频电缆及连接器标准化技术委员会（SAC/TC190）归口。本部分起草单位：天津六○九电缆有限公司。本部分主要起草人：张国菊、吴雨霖、韦玮、李连喜、毕建金、孙文龙、王景海、吴正平、田欣。1
-iiKAoNniKAca

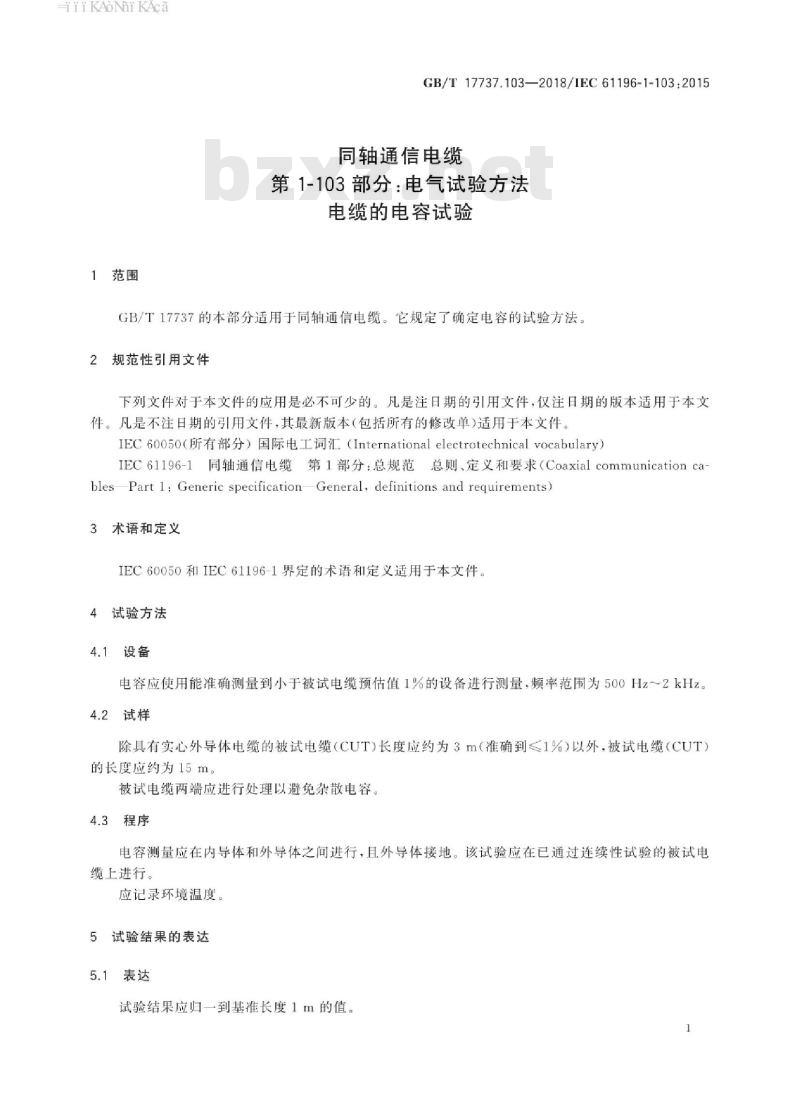

1范围
GB/T17737.103—2018/1EC61196-1-103:2015同轴通信电缆
第1-103部分：电气试验方法
电缆的电容试验
GB/T17737的本部分适用于同轴通信电缆。它规定了确定电容的试验方法。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。IEC60050（所有部分）国际电工词汇（Internationalelectrotechnicalvocabulary）IEC61196-1同轴通信电缆第1部分：总规范总则、定义和要求（CoaxialcommunicationcablesPart l: Generic specificationGeneral, definitions and requirements)3术语和定义
IEC60050和IEC61196-1界定的术语和定义适用于本文件。4试验方法
4.1设备
电容应使用能准确测量到小于被试电缆预估值1%的设备进行测量，频率范围为500Hz～2kHz。4.2试样
除具有实心外导体电缆的被试电缆（CUT）长度应约为3m（准确到≤1%）以外，被试电缆（CUT）的长度应约为15m。
被试电缆两端应进行处理以避免杂散电容。4.3程序
电容测量应在内导体和外导体之间进行，且外导体接地。该试验应在已通过连续性试验的被试电缆上进行。
应记录环境温度。
5试验结果的表达
5.1表达
试验结果应归一到基准长度1m的值。1
-iiiKAoNniKAca
GB/T17737.1032018/IEC61196-1-103:2015式中：
一一在测量温度下基准长度的电容，单位为皮法每米（pF/m）；Cm
一被试电缆（CUT)的电容测量值，单位为皮法（pF)；试样长度，单位为米（m）)。
试验报告
试验报告应给出以下内容：
试验温度；
试样长度；
一试验频率；
电容测量值
并记录归一到基准长度1m的值。要求
被试电缆的电容应符合相关详细规范中的要求2
iKAoNi KAca
-iiKAoNniKAca
GB/T17737.103-2018
中华人民共
国家标
同轴通信电缆
第1-103部分：电气试验方法
电缆的电容试验
GB/T17737.1032018/IEC61196-1-103:2015*
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址：spc.org.cn
服务热线：400-168-0010
2018年3月第一版
书号：155066：1-59861
版权专有
侵权必究
110251-1-961918101201
