【国家标准】 同轴通信电缆 第1-105部分：电气试验方法 电缆介质的耐电压试验

ICS33.120.10

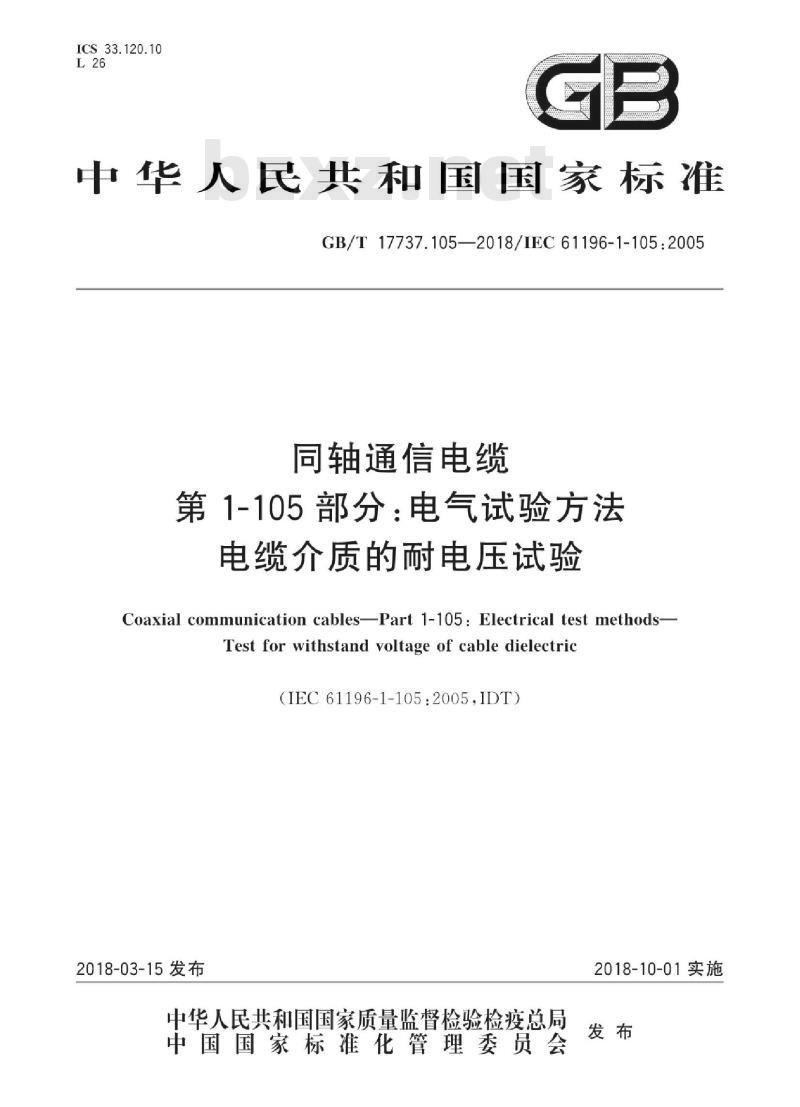

口中华人民共和国国家标准
GB/T17737.105—2018/IEC61196-1-105:2005同轴通信电缆
第1-105部分：电气试验方法
电缆介质的耐电压试验
Coaxial communication cables-Part 1-105:Electrical test methods-Testforwithstand voltageof cabledielectric（IEC61196-1-105：2005，IDT)2018-03-15发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2018-10-01实施

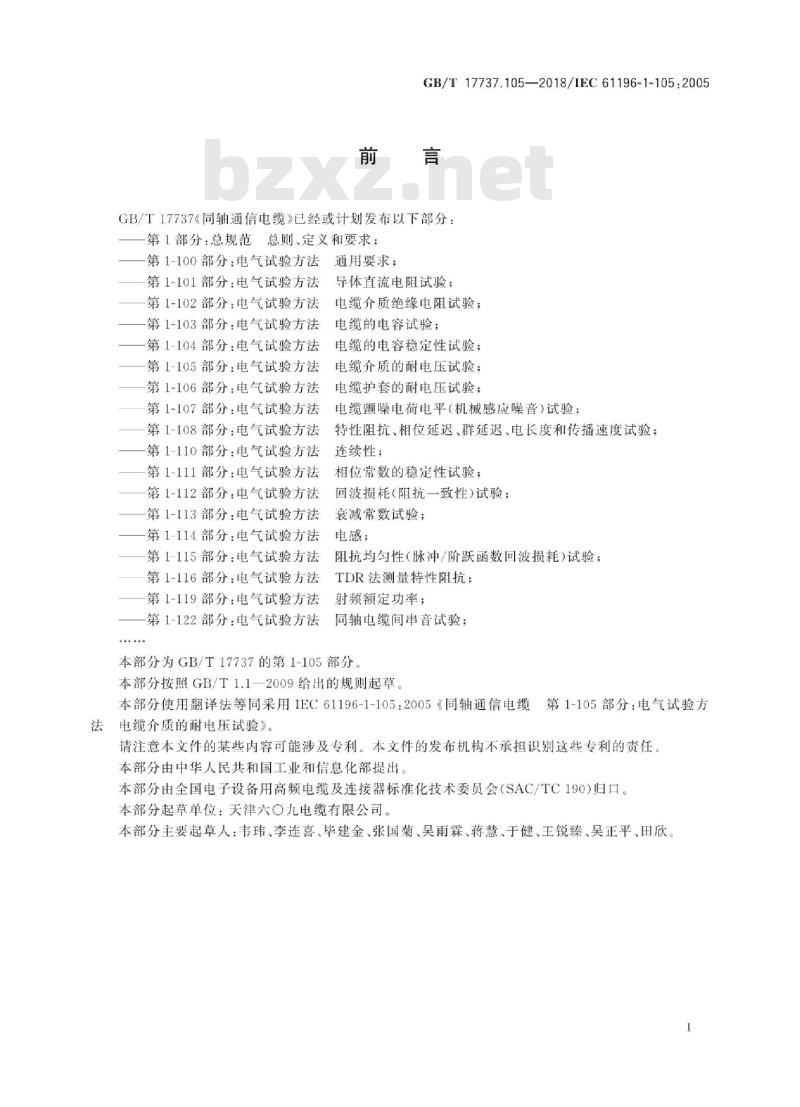

GB/T17737.105—2018/IEC61196-1-105:2005前言
GB/T17737《同轴通信电缆》已经或计划发布以下部分：第1部分：总规范总则、定义和要求；第1-100部分：电气试验方法通用要求；第1-101部分：电气试验方法
导体直流电阻试验：
第1-102部分：电气试验方法
电缆介质绝缘电阻试验：
第1-103部分：电气试验方法
电缆的电容试验；
第1-104部分：电气试验方法
电缆的电容稳定性试验；
第1-105部分：电气试验方法
电缆介质的耐电压试验：
第1-106部分：电气试验方法
第1-107部分：电气试验方法
第1-108部分：电气试验方法
第1-110部分：电气试验方法
第1-111部分：电气试验方法
第1-112部分：电气试验方法
第1-113部分：电气试验方法
第1-114部分：电气试验方法
第1-115部分：电气试验方法
第1-116部分：电气试验方法
第1-119部分：电气试验方法
-第1-122部分：电气试验方法
电缆护套的耐电压试验：
电缆颜噪电荷电平（机械感应噪音）试验：特性阻抗、相位延迟、群延迟、电长度和传播速度试验；连续性；
相位常数的稳定性试验；免费标准bzxz.net
回波损耗（阻抗一致性）试验；衰减常数试验；
电感：
阻抗均勾性(脉冲/阶跃函数回波损耗)试验；TDR法测量特性阻抗；
射频额定功率；
同轴电缆间串音试验；
本部分为GB/T17737的第1-105部分本部分按照GB/T1.1一2009给出的规则起草。本部分使用翻译法等同采用IEC61196-1-105：2005《同轴通信电缆第1-105部分：电气试验方法电缆介质的耐电压试验》。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任本部分由中华人民共和国工业和信息化部提出。本部分由全国电子设备用高频电缆及连接器标准化技术委员会（SAC/TC190)归口。本部分起草单位：天津六○九电缆有限公司。本部分主要起草人：韦玮、李连喜、毕建金、张国菊、吴雨霖、蒋慧、于健、王锐臻、吴正平、田欣1
-iiiKAoNniKAca

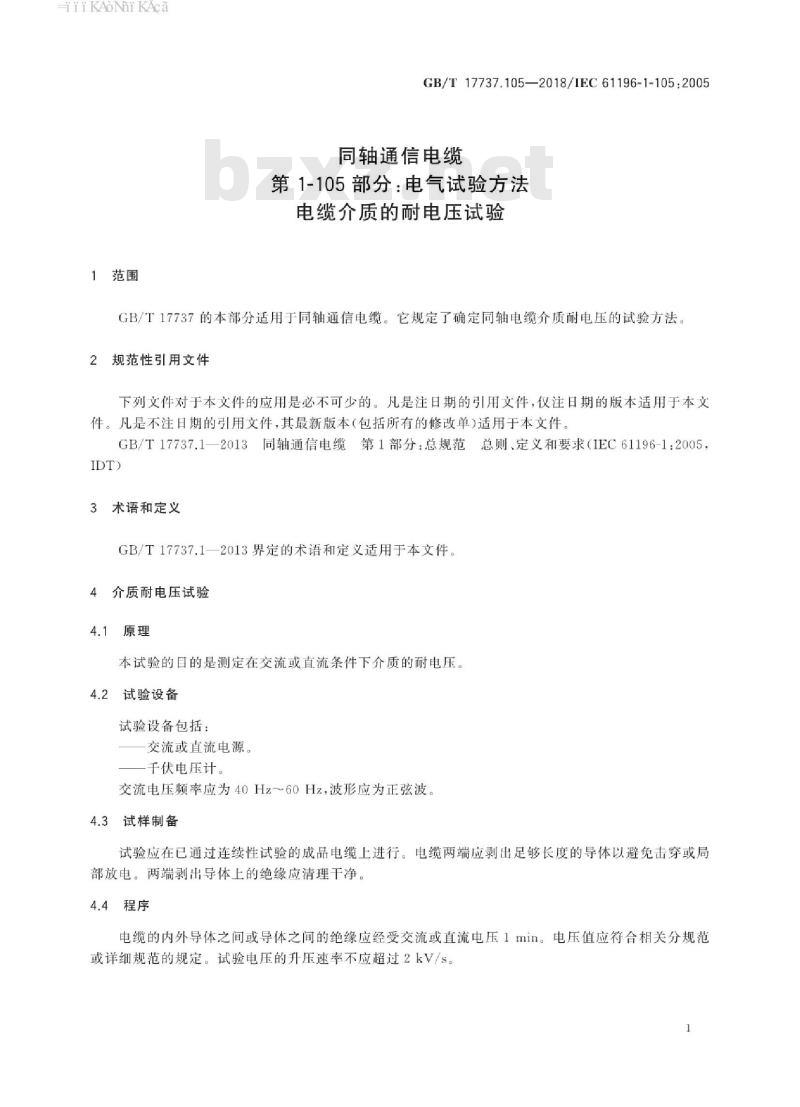

1范围
GB/T17737.105—2018/1EC61196-1-105:2005同轴通信电缆
第1-105部分：电气试验方法
电缆介质的耐电压试验
GB/T17737的本部分适用于同轴通信电缆。它规定了确定同轴电缆介质耐电压的试验方法。规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T17737.1一2013同轴通信电缆第1部分：总规范总则、定义和要求（1EC61196-1：2005，IDT)
3术语和定义
GB/T17737.1—2013界定的术语和定义适用于本文件。4介质耐电压试验
4.1原理
本试验的目的是测定在交流或直流条件下介质的耐电压，4.2试验设备
试验设备包括：
交流或直流电源。
千伏电压计：
交流电压频率应为40Hz～60Hz，波形应为正弦波。4.3
3试样制备
试验应在已通过连续性试验的成品电缆上进行。电缆两端应剥出足够长度的导体以避免击穿或局部放电。两端剥出导体上的绝缘应清理干净。4.4程序
电缆的内外导体之间或导体之间的绝缘应经受交流或直流电压1min。电压值应符合相关分规范或详细规范的规定。试验电压的升压速率不应超过2kV/s。1
-iiiKAoNniKAca
GB/T17737.105—2018/IEC61196-1-105:20055
试验报告
试验报告应给出以下内容：
试验温度，单位为摄氏度（℃）；-试样长度，单位为米（m）；
施加的电压值，对于交流电压，单位为千伏（有效值）（kVr.m.s.)，对于直流电压，单位为千伏(kV);
交流电压时的频率，单位为赫兹（Hz）；试验持续时间，单位为分（min）；指出试样是否通过试验。
在相关分规范或详细规范规定的电压下进行试验时，介质应无击穿2
iKAoNi KAca
-iiKAoNniKAca
GB/T17737.105-2018
中华人民共
国家标
同轴通信电缆
第1-105部分：电气试验方法
电缆介质的耐电压试验
GB/T17737.105—2018/IEC61196-1-105:2005*
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址：spc.org.cn
服务热线：400-168-0010
2018年3月第一版
书号：155066：1-59863
版权专有
侵权必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
