【国家标准】 同轴通信电缆 第1-102部分：电气试验方法 电缆介质绝缘电阻试验

ICS33.120.10

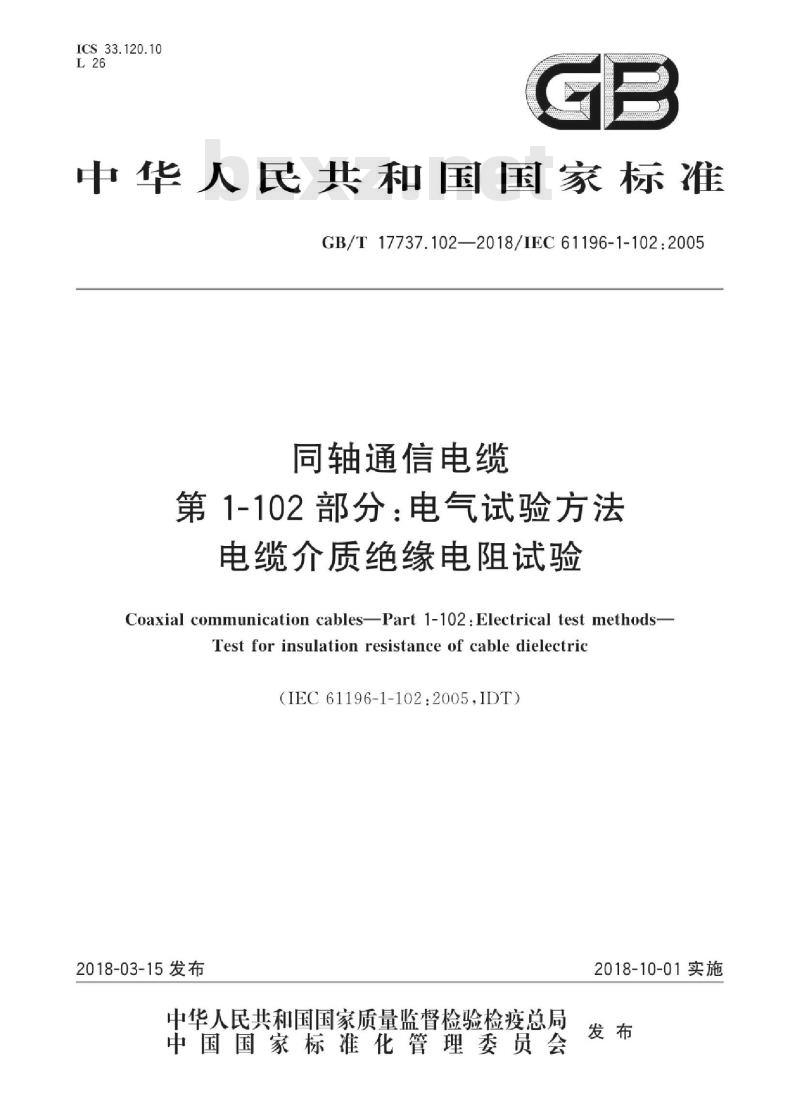

口中华人民共和国国家标准
GB/T17737.102—2018/IEC61196-1-102:2005同轴通信电缆
第1-102部分：电气试验方法
电缆介质绝缘电阻试验
Coaxial communication cables-Part 1-1o2:Electrical test methods-Testfor insulationresistance of cabledielectric（IEC61196-1-102：2005,IDT)
2018-03-15发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2018-10-01实施

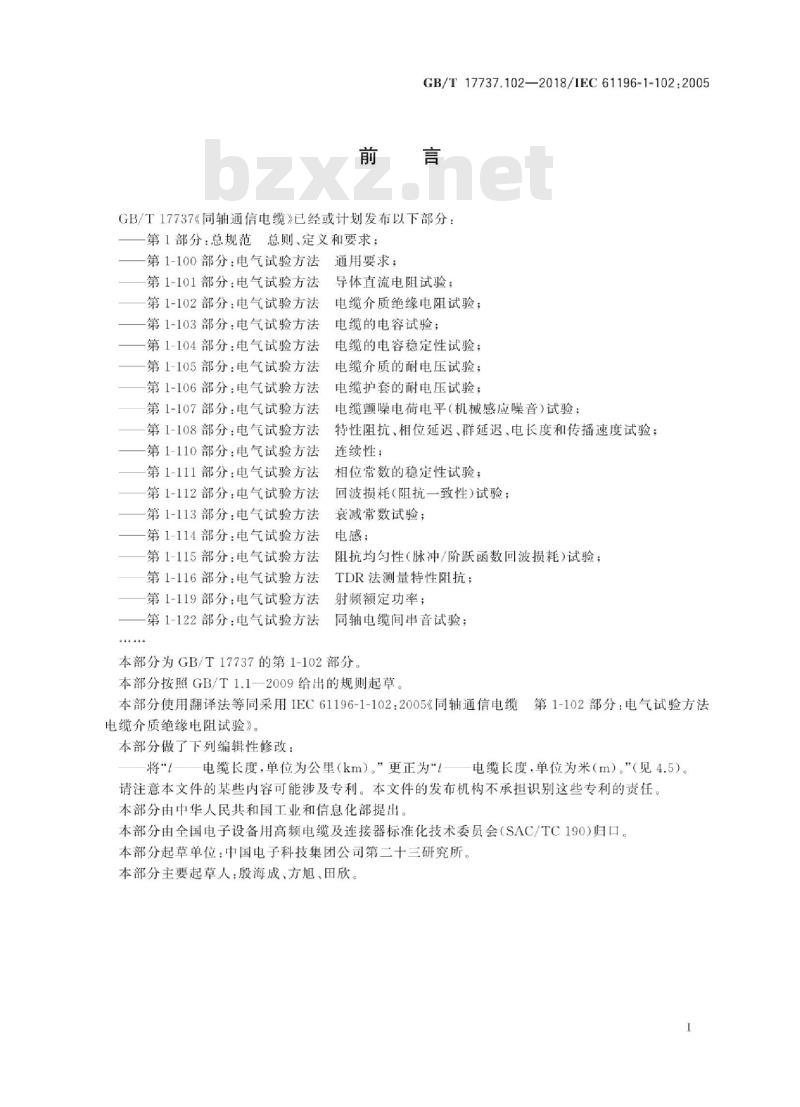

GB/T17737.102—2018/IEC61196-1-102:2005前言
GB/T17737《同轴通信电缆》已经或计划发布以下部分：第1部分：总规范总则、定义和要求；第1-100部分：电气试验方法通用要求；第1-101部分：电气试验方法
导体直流电阻试验：
第1-102部分：电气试验方法
电缆介质绝缘电阻试验：
第1-103部分：电气试验方法
电缆的电容试验；
第1-104部分：电气试验方法
电缆的电容稳定性试验；
第1-105部分：电气试验方法
电缆介质的耐电压试验：
第1-106部分：电气试验方法
第1-107部分：电气试验方法
第1-108部分：电气试验方法
第1-110部分：电气试验方法
第1-111部分：电气试验方法
第1-112部分：电气试验方法
第1-113部分：电气试验方法
-第1-114部分：电气试验方法
第1-115部分：电气试验方法
第1-116部分：电气试验方法
第1-119部分：电气试验方法
-第1-122部分：电气试验方法
电缆护套的耐电压试验；
电缆颜噪电荷电平（机械感应噪音）试验：特性阻抗、相位延迟、群延迟、电长度和传播速度试验；连续性；
相位常数的稳定性试验；
回波损耗（阻抗一致性）试验；衰减常数试验；
电感；
阻抗均勾性（脉冲/阶跃函数回波损耗)试验；TDR法测量特性阻抗；
射频额定功率；下载标准就来标准下载网
同轴电缆间串音试验；
本部分为GB/T17737的第1-102部分。本部分按照GB/T1.1一2009给出的规则起草。本部分使用翻译法等同采用IEC61196-1-102：2005《同轴通信电缆第1-102部分：电气试验方法
电缆介质绝缘电阻试验》。
本部分做了下列编辑性修改：
将\l电缆长度，单位为公里（km）。”更正为\1一—电缆长度，单位为米（m）。\（见4.5）。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分由中华人民共和国工业和信息化部提出。本部分由全国电子设备用高频电缆及连接器标准化技术委员会（SAC/TC190)归口。本部分起草单位：中国电子科技集团公司第二十三研究所。本部分主要起草人：殷海成、方旭、田欣。1
HiiKANiKAca

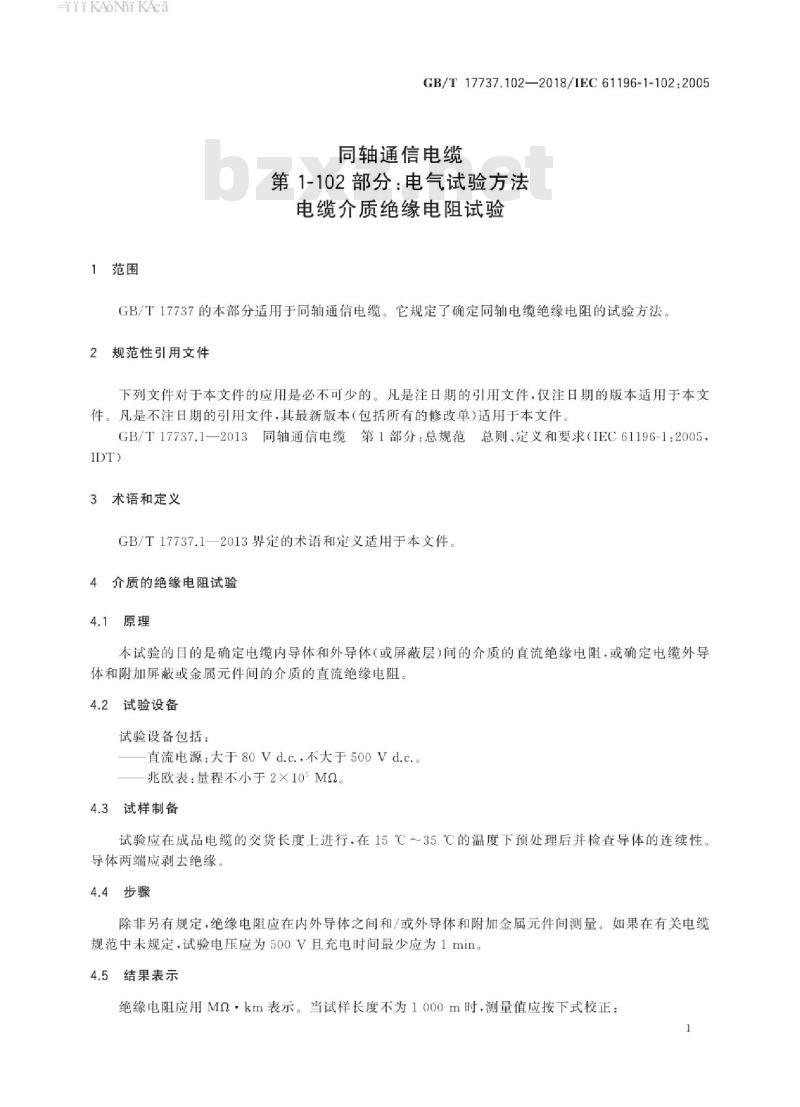

1范围
GB/T17737.102—2018/1EC61196-1-102:2005同轴通信电缆
第1-102部分：电气试验方法
电缆介质绝缘电阻试验
GB/T17737的本部分适用于同轴通信电缆。它规定了确定同轴电缆绝缘电阻的试验方法。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件.其最新版本（包括所有的修改单）适用于本文件GB/T17737.1一2013同轴通信电缆第1部分：总规范总则定义和要求（IEC61196-1：2005IDT)
3术语和定义
GB/T17737.1一2013界定的术语和定义适用于本文件。4介质的绝缘电阻试验
4.1原理
本试验的目的是确定电缆内导体和外导体（或屏蔽层）间的介质的直流绝缘电阻，或确定电缆外导体和附加屏蔽或金属元件间的介质的直流绝缘电阻。2试验设备
试验设备包括：
直流电源：大于80Vd.c.，不大于500Vd.c.。兆欧表：量程不小于2×105M2。4.3试样制备
试验应在成品电缆的交货长度上进行，在15℃～35℃的温度下预处理后并检查导体的连续性。导体两端应剥去绝缘。
4.4步骤
除非另有规定，绝缘电阻应在内外导体之间和/或外导体和附加金属元件间测量。如果在有关电缆规范中未规定，试验电压应为500V且充电时间最少应为1min。4.5结果表示
绝缘电阻应用MQ·km表示。当试样长度不为1000m时，测量值应按下式校正：1
-iiKAoNniKAca
GB/T17737.102—2018/IEC61196-1-102:2005R=Rm·
式中：
校正的绝缘电阻，单位为兆欧千米（MQ·km）；Rm
绝缘电阻测量值，单位为兆欧（M2)；电缆长度，单位为米（m）。
试验报告
试验报告应给出下列试验条件：温度，单位为摄氏度（℃）；
试样长度，单位为米（m）；
试验电压，单位为伏（V）。
并记录绝缘电阻的测量值和校正值，校正值单位为兆欧千米（MQ2·km）。要求
绝缘电阻的校正值应符合相关分规范或详细规范的规定。2
iKAoNi KAca
-iiKAoNniKAca
GB/T17737.102-2018
中华人民共
国家标
同轴通信电缆
第1-102部分：电气试验方法
电缆介质绝缘电阻试验
GB/T17737.1022018/IEC61196-1-102:2005*
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址：spc.org.cn
服务热线：400-168-0010
2018年3月第一版
书号：155066：1-59862
版权专有
侵权必究
