【10S407-2】 建筑给水薄壁不锈钢管道安装

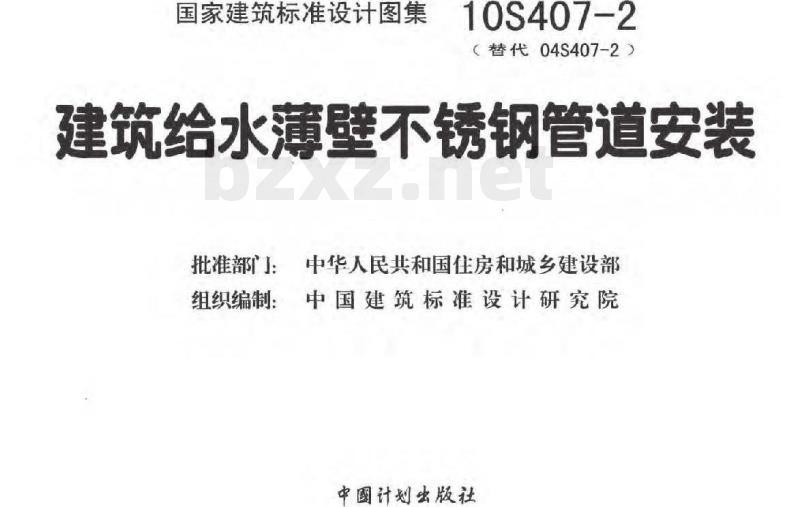

国家建筑标准设计图集
10S407-2
（替代04S407-2）
建筑给水薄壁不锈钢管道安装
批准部门：中华人民共和国住房和城乡建设部组织编制：中国建筑标准设计研究院中國计划出版社

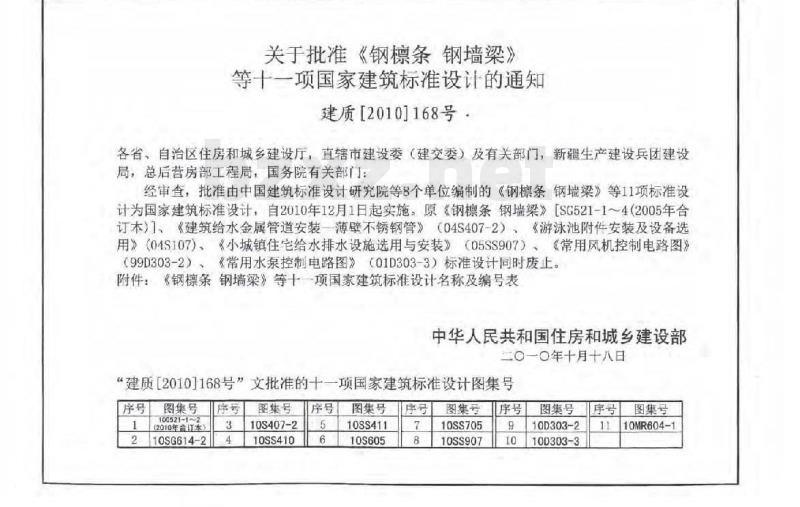

关于批准《钢標条钢墙梁》
等十一项国家建筑标准设计的通知建质[2010]168号：
各省，自治区住房和城乡建设厅，直辖市建设委（建交委）及有关部门，新疆生产建设兵团建设局，总后营房部工程局，国务院有关部门：经审查，批准由中国建筑标准设计研究院等8个单位编制的《钢標条钢墙梁》等11项标准设计为国家建筑标准设计，自2010年12月1日起实施：原《钢棕条钢墙梁》「SG521-1～4（2005年合订木）1、《建筑给水金属管道安装一薄壁不锈钢管》（04S407-2）《游泳池附件安装及设备选用》（04S107）、《小城镇住宅给水排水设施选用与安装》（05SS907）、《常用风机控制电路图》（99D303-2）、《常用水泵控制电路图》（01D303-3）标准设计同时废止。附件：《钢擦条钢墙梁》等十项国家建筑标准设计名称及编号表中华人民共和国住房和城乡建设部二0一〇年十月十八日
“建质【2010]168号”文批准的十一项国家建筑标准设计图集号序号
图集号
0G521-
（2010年合订本）
OSG614-2
图集号
10S407-2
10SS410
图集号
10SS411
10S605
图集号
10SS705
10SS907
图集号
10D303-2
10D303-3
图集号
10MR604-1

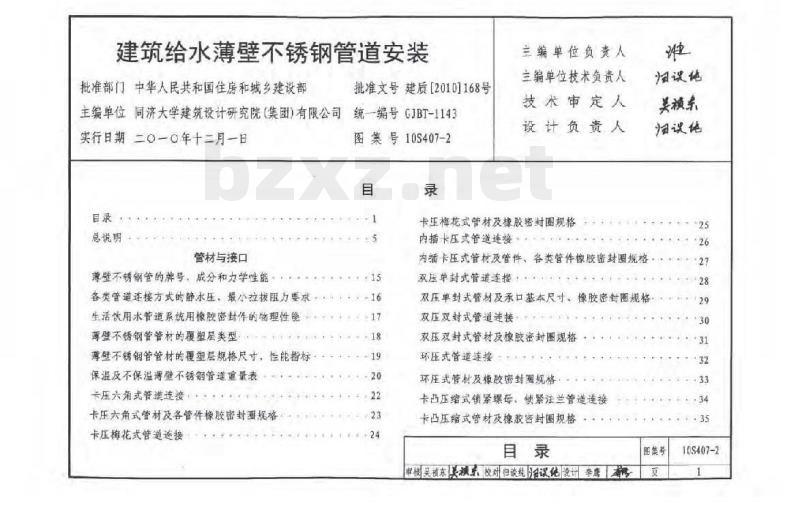

建筑给水薄壁不锈钢管道安装
批准部门 中华人民共和国住房和城乡建设部批准文号建质[2010]168号
主编单位同济大学建筑设计研究院（集团）有限公司统一编号CJBT-1143实行日期二〇一〇年十二月一日目录
总说明
管材与接口
薄壁不锈钢管的牌号，成分和力学性能各类管道连接方式的静水压，最公拉找阻力要求：生活饮用水管道系统用橡胶密封件的物理性能薄壁不锈钢管管材的覆塑层类型薄厨不锈钢管管材的便望层规格尺寸、性能指标保温及不保温薄壁不锈钢管道童量表卡压六角式管道连接
卡压六角式管材及各管件橡胶密封圈规格卡压梅花式管道连接
图集号10S407-2
主编单位负责人
主编单位技术负责人
技术审定人
设计负责人
卡压梅花式管材及橡胶密封圈规格内插卡压式管道连接·
烟误施
美赖系
烟误他
内插卡压式管材及管件、各类管件橡胶密封圈规格：双压单封式管道连接：
双压单封式管材及承口基本尺寸，橡胶密封圈规格双压双封式管道连接
双压双封式管材及橡胶密封圈规格环压式管道连接
环压式管材及橡胶密封圈规格
卡凸压缩式锁紧螺母、锁紧法兰管道连接卡凸压缩式管材及橡胶密封圈规格图送号
审楼吴祯木美预系校对归谈纯议纯设讯李鹰夏
10S407-2

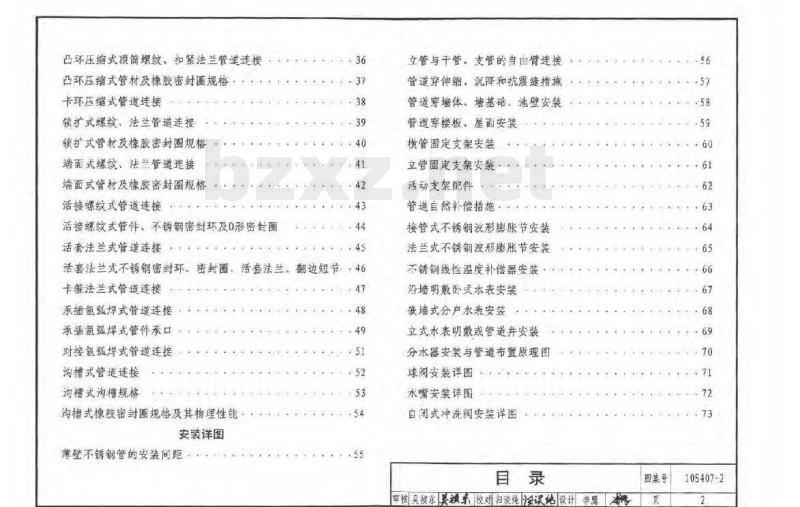

凸环压缩式顶筒螺纹、扣紧法兰管道连接凸环压缩式管材及橡胶密封图规格卡环压缩式管道连接
锁扩式螺纹，法兰管道连接
锁扩式管材及橡胶密封圈规格
端面式螺纹、法兰管道连接
端面式管材及橡胶密封图规格
活接螺纹式管道连接
活接螺纹式管件、不锈钢帘封环及0形密封圈活套法兰式管道连接
活套法兰式不锈钢密封环、密封圈、活套法兰、翻边短节：，46卡能法兰式管道连接
承插氩弧焊式管道连接
承插氨弧焊式管件承口
对接氩弧焊式道连接
海槽式管道连接
沟槽式沟槽规格
沟槽式橡胶密封圆规格及其物理性能安装详图
薄壁不锈钢管的安装间距
立管与干管、支管的自由管连接管道穿伸缩、沉降和抗震缝措施管道穿墙体、墙基础、池壁安装管道穿楼板、屋面安装
横管固定支架安装
立管固定支架安装
活动支架配件+
管道自然补偿措施·
接管式不锈钢波形膨胀节安装
法兰式不锈钢波形膨胀节安装
不锈钢线性温度补偿器安装
沿墙明敷卧式水表安装
缺墙式分户水表安装
立式水表明敷或管道井安装
分水器安装与管道布置原理图
球阀安装详图
水嘴安装详图
自闭式冲洗阀安装详图：
审核莫被东预东校对归谈纯至课设计李鹭图菜号
105407-2

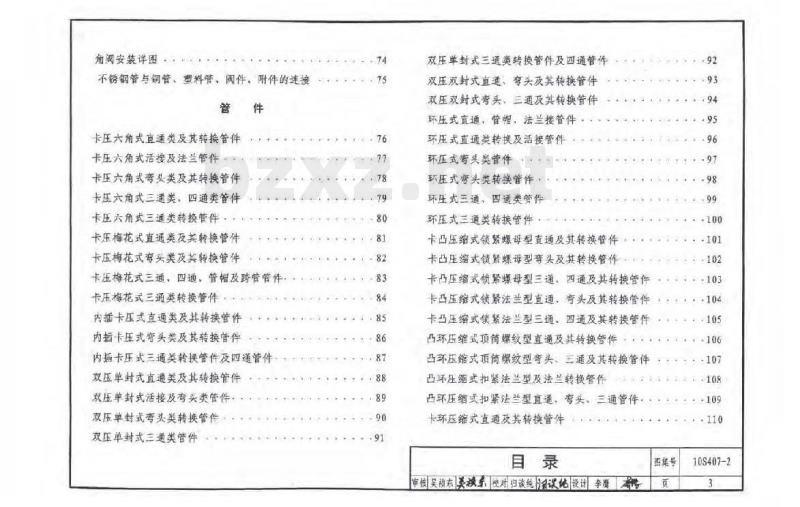

角阀安装详图：
不锈钢管与铜管、塑料管、阀件、附件的连接管
卡压六角式直通类及其转换管件卡压六角式活接及法兰管件
卡压六角式弯头类及其转换管件卡压六角式三通类，四通类管件卡压六角式三通类转换管件
卡压梅花式直通类及其转换管件卡压梅花式变头美及其转换管件件
卡压梅花式三通、四通、管帽及跨管管件。卡压梅花式三通类转换管件
内插卡压式直通美及其转换管件内插卡压式弯头类及其转换管件内插卡压式三通类转换管件及四通管件双压单封式直通美及其转换管件双压单封式活接及弯头类管件
双压单封式弯头类转换管件
双压单封式三通类管件
双压单封式三通类转换管件及四通管件双压双封式直证、弯头及其转换管件双压双封式弯头、三通及其转换管件环压式直通，管帽，法兰接管件环压式直通类转换及活接管件
环压式弯头类营件
环压式弯头类转换管件，
环庄式三通，四通类管件
环压式三通类转换管件
卡凸压缩式锁紧螺母型直通及其转换管件卡凸压缩式锁紧螺母型弯头及其转换管件卡凸压缩式锁紧螺母型三通、四通及其转换管件卡凸压缩式锁紧法兰型直通、弯头及其转换管件卡凸压缩式鳞紧法兰型三通、四通及其转换管件马环压缩式顶筒螺纹型直通及其转换管件凸不压缩式顶筒螺纹型弯头、三通及其转换管件凸环压缩式扣紧法兰型及法兰转换管作凸环压缩式扣紧法兰型直通，弯头、三通管件：卡环压缩式直通及其转换管件
审核吴精美预东校对归读纯议纯 设计李膜图集号
10S407-2
卡环压缩式弯头，三通及其转换管件锁扩式螺纹型直通及其转换管件锁扩式螺纹型变头、三通类及其转换管件·锁扩式法兰型直通、弯头类管件锁扩式法兰型三通类及其转换管件：端面式螺纹型接头类及其转换管件端面式螺纹型弯头：三通类及其转换管件端面式回凸法兰型及法兰、螺纹转换管件，端面式法兰型4S弯头及其转换管件端面式法兰型909弯头及其转换管件端面式法兰型三插，四通类管件活接螺纹式直通及其转换管件
活接螺纹式弯头及其转换管件
活接螺纹式三通及其转换管件
￥117
卡缝法兰式卡箍活接管件
承插氢弧焊式直通及其转换管件承插氩就焊式活接管件：
承插氧弧焊式弯头及其转换管件承插氩弧焊式三通、四通及其转换管件对接氩弧焊式大管径各类管件
对接氩弧焊式小管径直通，弯头类管件对接氩弧焊式小管径二通，四通类管件沟槽式直通，弯头管件
沟槽式三通、四通，法兰转换、板附表
建筑给水薄壁不锈钢管沿程水头损失计算表目录
审核莫夜东要预乐校对归设纯议纯 设计李鹰本图集号
10S407-2
1编制依据
总说明
本图集根据中华人民共和国住房和城乡建设部建质函【2008183号“关于印发《2008年国家建筑标准设计编制工作计划》的通知”对04S407-2《建筑给水金属管道安装一薄壁不锈钢管》进行修编，更名为10S407-2《建筑给水尊壁不锈钢管道安装》，2.设计依据
《建筑给水排水设计规范》
GB50015-2003（2009年版）
《建筑给水排水及采暖施工质量验收规范》《建筑给水排水薄壁不锈钢管连接技术规程》《建筑给水游壁不锈钢管管道工程技术规程》《沟槽式连接管道工程技术规程》《流体输送用不锈钢焊接钢管》《供太用不锈钢焊接钢管》
《薄壁不锈钢水管》
《不锈钢卡压式管件》
GB50242-2002bzxz.net
CECS 277:2010
CECS153:2003
CECS151:2003
GB/T12771-2008
YB/T4204-2009
CJ/T151-2001
GB/T19228.1-2003
《不锈钢卡压式管件连接用薄壁不锈钢管》GB/T19228.2-2003《不锈钢卡压式管件用橡胶0形密封圈》《薄壁不锈钢卡压式和沟槽式管件》《薄壁不锈
《55宰
《559
《不锈钢
指卡压式管材及管件》
GB/T19228.3-2003
CJ/T152-2010
CJ/T232-2006
：圆柱内螺纹与圆锥外螺纹》GB/T圆锥内螺纹与圆维外螺纹》GB/T纹
钢板和钢带》
《不锈钢热轧钢板和钢带》
《焊接钢管尺寸及单位长度重量》GB/T7307-2001
GB/T3280-2007
GB/T4327-2007
GB/T21835-2008
《不锈钢和耐热钢牌号及化学成分》GB/T20878-2007
《现场设备、工业管道焊接工程施工及验收规范》GB50236-1998
《钨极俏性气体保护焊工艺方法》《结构钢、不锈钢熔焊技术条件》JB/T9185-1999
QJ1842-1995
《橡胶密封件一110℃热水供应管道的管接口密封医材料规范》HG/T3097-2006
《食品和供水工业用不锈钢螺纹接头》《钢制对焊无缝管件》
《一般用途耐蚀钢铸件》
《不锈钢焊条》
《不锈钢棒》
《焊接用不锈钢丝》
3.适用范围
GB/T21359-2008
GB/T12459-2005
GB/T2100-2002
GB/T983-1995
GB/T1220-2007
YB/T5092-2005
本图集适用于新建、改建和扩建的民用与工业建筑生活冷水，生活热水、直饮水等用薄壁不锈钢管道工程，管材与管件的公移尺寸DN10~DN300，管道素统的工作压力不大于16MPE（1.6N/mm），温度不大于100℃、不低于-10℃（若采用橡胶密封圈时）。4.管材选择
4.1建筑给水常用薄壁不锈钢管材，管件的材料牌号详见表14.2奥氏体薄壁不锈钢管的线膨胀系数按表1所选牌号定，其导热系数为16.3W/(m·C)或0.039ca1/(cm-sC).总说明
宿核吴模东美祯东校对归读纯设结 设计李摩龙图集号
10S407-2
（统一数字代号）
06CrI9Ni10
(S30408)
022Cr19Ni10
(S30403)
06C117Ni12Mo2
(S31608)
022Cr17N112Mo2
(S31603)
OCr18Ni9
(304型）
00Cr19N10
（304L型）
0C117N112Mo2
（316型）
00Cr17Ni14Mo2
(316L型）
表！奥氏体薄壁不绣钢管材，管件的材料牌号输送水中允许的
氯化物含量冷水40℃热水>40℃
适用范围
冷水管、热水管、
直饮水管
冷水管、热水管、
直饮水管
冷水管、热水管、
直饮太管，耐腐蚀
性能要求商的场所
冷水管、热水管、
直饮水管，附腐蚀
性能要求高的场所
4.3为降低室内管造的同体传导噪声，应控制水流速度不大于1.8m/5.DN<25V=0.8-1.0m/s;DN>25V-1.0~1.5m/s.4.4应按输送水的PH值、充许的氯化物含量采用合适的奥氏体薄壁不锈钢管。
4.5供水管道系统的管材、管件宜整体采用薄壁不锈钢材制作，若遇不回材质连接时，必领重视有无电化学腐链倾向4.6奥氏体不锈钢有优良的韧性、塑性，容易作管件加工用材，管件在完成机加工或焊接加工后均应进行固落处理、酸洗钝化处理或内外表面抛光的钝化处理4.7选用奥氏体不锈钢的管道村料与管件的村料应一致，均为原板材。必须按相应产品标准执行，应有国家法定的产品质量监督机构频发的产品质量检测合格报告，确保不锈钢材质的耐技术性能
耐腐蚀、耐热，低温强度性能
钢性、塑性均良好，其冲压、
旁曲等热加工性好
除S30408性能外，如用于焊接，还可提高抗品间腐蚀能力
耐庭蚀性能，耐高温强度更好
其热加工性更好，
除S31608性能外，对各种有机酸、无机酸，碱盐类均有很好的耐离蚀性，其晶间磨蚀倾向更低
导热系数
100℃
w/(m·C))
线膨胀系数
0-100r
[mm/(m.℃)]
品间腐蚀性能、机械性能，耐磨性能，焊接性能和表面光洁度4.8薄壁不锈钢管件的壁厚不可小于管材的壁厚，其内壁需做抛光处理，尽可能消除内壁拉伤，划痕和脱皮现象，4.9采用焊接连接方式的调壁不锈钢管村和管件除采用S30408外，更宜选用S30403、S31603奥氏体不锈钢材料5.管道连接
5.1不同连接形式的适用条件见表25.2在非承重墙上开凿的管槽或在楼板面的垫层内暗数的管外径不宜大于25mm
总说明
申树昊桢东美预车校对归谈纯设统设计幸鹰老图菜号
10S407-2
5.3在不能动用明火处，可来用各种机械连接方式，如挤压式连接、螺纹式连接、法兰式连接或沟槽式连接。5.4薄壁不锈钢管道与其他材质管道及管道附件连接时，不锈钢管件与卫生器其或设备连接时、应采用螺纹式连接或法兰式连接的不锈钢或黄铜合金铸、锻管件，并核对螺纹连接形式及公差配合。
5.4.1铸件或锻件的外观应清洁光滑，无裂纹、无黑皮、表面无凹凸不平，无明显毛刺，日测条件下不应有偏心、不对称、不垂直等缺陷。管接头上的螺纹不应有毛刺，手感应光滑，螺母拧合时应灵活。
5.4.2不同接口及不同材质内外管螺纹的公差可能不同：需认真复核。螺纹连接是利用牙型角为55°螺纹密封的管螺纹，表2连接形式的适用条件
连接形式
卡压六角式
卡压梅花式
内插卡压式
双压单封式
双压双封式
公称尺寸
范围DN
10-100
15-100
10-100
15-100
系统工作
压力≤MPa
明(暗）
明(暗)
明（暗）
明(暗）
明（暗）
期(暗）
明（暗）
明（暗）
明(暗）
密封材料
O形CIIR.
EPDM、VMQ
O形CHR
椭圆形VMO
O形VMQ
CIIR、EPDM
O形VMQ
质筒形YMQ
锥形CIIR、
长方形VMO
O形YMQ
连接方式
管件端有凸环无延伸边，管材插入管件，钳压后橡胶图锁固，六角外形
管件端有凸环无延伸边，管材插入管件，钳压后橡胶圈锁固，梅花外形。
管件端有凹槽及延伸边，管件插入管材，钳压后橡胶圈锁固，六角外形
管件端有凸环及延伸边，管材指入管件，封压后橡胶圈两侧呈六角形凹精锁固管件端有两个四环及延仰边，管材插入管件，钳压后像胶圈两侧各呈六角形凹槽锁固管件端为承插形，管材插入管件，钳压后橡胶圈两侧星椭团形凹槽锁固，
外螺纹铸造管件，管材端辑出直角凸环，锁紫螺母后，橡胶墨形变密封。
内螺纹铸造管件，管材端辑出圆形凸环，旋紧顶简螺母后，橡胶圆形变密封
外螺纹铸造管件，有密封槽，管材插入管件，紧固螺母，压内套及卡环，锁管密封总说明
生产厂
民集号
审楼吴祯东美横东校对归谈绝司设缆 设计李牌10S407-2
连接形式
锁扩式
端面式
活接式
卡西式
凸环式
锁扩式
端面式
活套式
卡箍式
承插式
对焊式
海槽式
公称尺寸
范围DN
15-100
40--200
40-300
50-250
40-300
65-300
15-100
15-100
125-300
125-300
系统工作
压力≤MPa
注：1暗数方式应符合第5.2条规定：数设
明(暗)
明(暗）
明(暗）
明(错）
密封材料
斜锥形VMQ
O形VMQ
两个O形CIIR
锥形CIIR
长方形VMQ
锥形VMO
O形YMQ
两个椭圆形
双侧凸缘CIIR
双侧西缘VMQ
鞍形YMO.
CIIR、EPDM
2.系插筑芜焊式深圳市民乐管业有展公司还有大规格DN125-DB20D；3.沟槽式芯州市卡莱择不锈钢直饮水管道有限公司还有小规格DN65-DN004全羊，①华涛@民生，共同，唯吾，民乐，卡兼择，中井，①端进，@凸者，@正康，回格锐，@天力久扫，①福兰特，@便昌，铭扬，英华，@三川
连接方式
内螺纹铸造管件，管材端辑出外圆维台阶环，紧固螺母后，橡胶圈形变密封。
内螺纹铸造管件，管材端辑出翻边，锁紧螺母后，橡胶图形变密封
管材、管件均有翻边端面，旋紧活接内、外螺纹件和密封环，橡胶圈呈柔性密封法兰铸造管件，管材端辑出直角凸环，锁紧法兰后橡胶形变密封
管件端翻边，管材端辑出直角凸环，套法兰上（凹）、下（召）盖，扣紧后橡胶图形变密封法兰铸造管件，管材端辊出医锥合阶环，锁紧法兰后，橡胶圈形变密封。
管材、管件均有翻边端面，嵌入法兰凹槽，锁紧凹白法兰后，橡胶圆形变密封
管材端有翻边，经背槽环的法兰盘和密封环，锁紧螺栓、螺母，星柔性密封
管端焊带回槽法兰片，嵌入卡缝，以铰点合挑，紧固后密封
管材插入带或不延伸边的管件承口内，沿承口端做环形TIG焊，星无缝密封。
两对接面应平整对齐，沿圈周做3-4点固焊，再加熔丝，沿缝口做环状熔焊焊接，星无缝密封，管材管件端有环形沟槽，以环形箍件嵌入两被连接的海槽内，紧固螺栓、螺母后橡胶图形变密封，总说明
生产厂
续表2
0001300
000Q00
006048
图菜号
申机吴祯车医预系校对归设绝设络设计李鹰件页
10S407-2
通过螺纹副本身具有自密封性的连按方式，通常采用圆柱内螺纹（Rp）与圆锥外螺纹（R1）连接方式：或采用圆锥内螺纹（Re)与面锥外螺纹（R2)的连接方式
5.4.3螺纹连接时：在螺纹副内添加合适的密封介质（如在外螺纹表面涂密封锁固胶或顺螺纹旋转方向缝绕聚四氟乙烯带，缠绕3~4图），先用手平稳旋入内螺纹管件：不得倒回，再借助工其将螺纹接口旋入，至手感接近紧密后再旋入I公圈左右，达紧密密封，停止旋合。
5.5管道连接中当管材插入管件时：属外径系列，应严格控制管材外径及公差：当管件插入管材时，属内径系列，应严格控制管材内径及公差。
5.6选用橡胶密封图材质时应按连接方式、输送介质的温度、卫生性能要求和使用寿命诸因素确定，常用三元乙丙（EPDM）氟化丁基（CIIR）或硅橡胶（VMQ)，6.管道布置与敷设
6.1薄壁不锈钢供水管道系统中管材、管件、附件、阅件与卫生器具给水配件和用水设备（如水加热器）的连接，应整体使用不锈钢或铜合金材质产品，这两种金属均为正电位，可避免引发电化学腐蚀的障
6.2明装立管
井内。
6.3室内品
使其隐藏
6.4薄座
用水器具的墙角、柱旁，也可敷设在管道管宜数设在吊顶内、装饰板内，结合装修与管件不得与水泥砂浆、混紧土直接接触，为防上面化物对管道腐蚀，宜选用覆塑薄壁不锈钢管或在管外壁套塑料膜或缠绕防腐胶带保护6.5缺墙敷设的管道要设管卡固定，在管线转折处，应预留5~10mm净空，供自然补偿管路因热胀冷缩引起的伸缩变化值6.6横管宜以0.002~0.005披度，披向泄水装置6.7引入管不宜穿越建筑物基础，冷水管道穿越承重墙处可设塑料套管，穿楼板或热水管道穿越处应采用金属套管6.8管道穿地下室、地下构筑物外墙、屋面或钢筋混赛土水池、水箱的壁，底时应反理防水变管，还应考虑建筑沉降和维修等因素。6.9理地宜选用覆塑薄壁不锈钢管，可避免土填对管外壁的酸碱腐他或尖硬杂物对管道表面的损伤，亦可采用其他包扎材料做防腐措施，如外缠两层聚乙烯胶带或玻璃纤维塑胶布防腐（缠绕边需重叠13~1/2），不可留有空隙，必须客实，外涂两层船用沥青漆或环氧树脂，不可采用氯丁胶：绝缘材料中卤化物含量不可超过表1规定的限量。
6.10管道不得敷设在配电间、强、弱电管道井、烟道、风道和排水沟内，管道不宜穿越卧室、储藏室、橱窗、壁柜等处，管道不得穿过大便槽或小便槽，
6.11管道不宜穿越建筑物的伸缩缝、沉降缝和抗震缝，当不可避免时，应采取防止管道被破环的技术措施。7、管道伸缩补偿，支、吊架及保温7.1管道应合理配置伸缩补偿装置与支架（固定支架和活动支），以控制管道的伸缩方向或补偿
7.2明数或非理设隐覆的热水立管，热水横干管的直线段长度超过20m时，宜采取管道轴向的补偿措施，并设固定文来。7.2.1公称尺寸大于等于DN25时，可采用波纹腾胀节：公称尺寸小于DN25时，可采用管道安装时的自然补偿总说明
审核吴祯东美顽系校对旧谈纯以德设计李牌老图集号
105407-2
7.2.2当公称尺寸大于50mm时宜设置不锈钢波形膨胀节或不锈钢线性温度补偿器，其补偿量可按1.00mm/m估算（供水温度不大于65℃时）
7.3因温差引起的薄壁不锈钢管道轴向变形量按下式计算，计算结果，见表3：
表3不同管段长度时轴向的变形量管道长度
玲水管
热水管
管道长度
冷水管
注：14水管△T-20℃，热本管AT=30℃：2.本表寿奥氏体不锈钢材料
热太管
AL-α.L-AT
式中公L-自固定点起管道的伸缩长度（mm）：α-奥氏体薄壁不锈钢管线膨胀系数，按S30408材料，取0.0172mm/（m-C）;
L一计算管段的管道长度（m）；△T-计算温差【C
7.4因温差引起的膨胀量或轴向应力会使管道系统产生挑曲变形或偏移、接口渗漏，故管道应优先采用折角的2形、L形、T形、P形或元形等布置连接方式。利用自然补偿法弥补允许的伸缩量。
7.5热水管道系统在分流处（DN32以下），即由立管分出支管管道处或由横干管分出立管管道处，均宜以不小于300m的自由臂管段，用于补偿该分流管端上不设固定支架因温差引起的薄壁不锈钢管道轴向变形量，
7.石管道应合理设置支承（固定支架或活动支架），以控制管道的伸缩方向，在两固定支架之间，只能设置一个补偿器且宜靠支架处。
7.7管道的固定支架间距应根据直线管段伸缩量、设置波纹伸缩节的允许伸缩量和管段走向的布量置等因素确定，固定支架宜在变径、分支、接口处及穿越承重墙、楼板处设置，7.8立管底部应设置固定支架
7.9管道配水点处、设备接管处、水箱与水池进出口应采取固定支架措施。
7.10因不同管道连接方式所加的作用力会使长管道弯曲，故在系统弯曲部位及分支部位，应先固定好支架，再做管接头连接操作
自树吴被东医祯务校对归读纯议德设计幸度老图集号
10S407-2
