【10SS410】 建筑特殊单立管排水系统安装

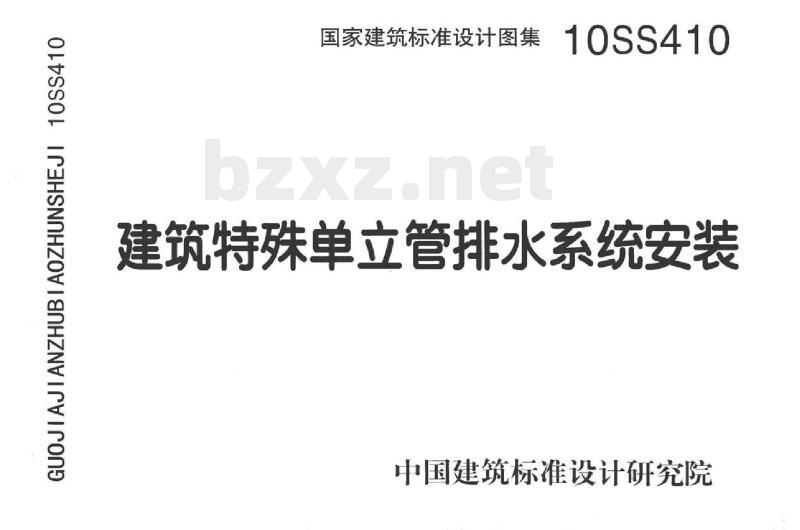

国家建筑标准设计图集
10SS410
建筑特殊单立管排水系统安装
中国建筑标准设计研究院

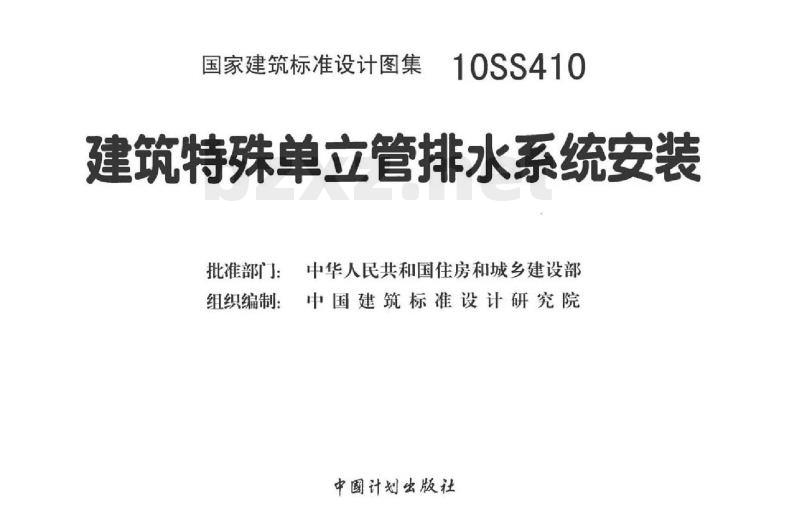

国家建筑标准设计图集
10SS410
建筑特殊单立管排水系统安装
批准部门：
组织编制：
中华人民共和国住房和城乡建设部中国建筑标准设计研究院
中國计划出版社

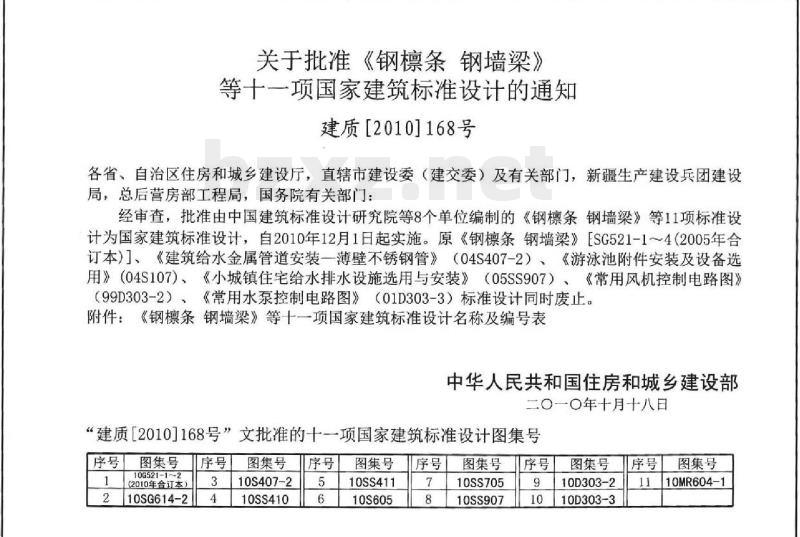

关于批准《钢標条钢墙梁》
等十一项国家建筑标准设计的通知建质［2010】168号
各省、自治区住房和城乡建设厅，直辖市建设委（建交委）及有关部门，新疆生产建设兵团建设局，总后营房部工程局，国务院有关部门：经审查，批准由中国建筑标准设计研究院等8个单位编制的《钢標条钢墙梁》等11项标准设计为国家建筑标准设计，自2010年12月1日起实施。原《钢条钢墙梁》[SG521-1～4（2005年合订本）、《建筑给水金属管道安装一薄壁不锈钢管》（04S407-2）、《游泳池附件安装及设备选用》（04S107）、《小城镇住宅给水排水设施选用与安装》（05SS907）《常用风机控制电路图》（99D303-2）、《常用水泵控制电路图》（01D303-3）标准设计同时废止。附件：《钢条钢墙梁》等十一项国家建筑标准设计名称及编号表中华人民共和国住房和城乡建设部二0一0年十月十八日
“建质20101168号”文批准的十一项国家建筑标准设计图集号序号
图集号
（2010年合订本）
10SG614-2
图集号
10S407-2
10SS410
图集号
10SS411
10S605
图集号
10SS705
10SS907
图集号
10D303-2
10D303-3
图集号
10MR604-1
建筑特殊单立管排水系统安装
批准部门中华人民共和国住房和城乡建设部#批准文号建质【2010]168号
统一编号GJBT-1144
主编单位中建（北京）国际设计顾问有限公司实行日期二〇一0年十二月一日此图集内容来自标准下载网

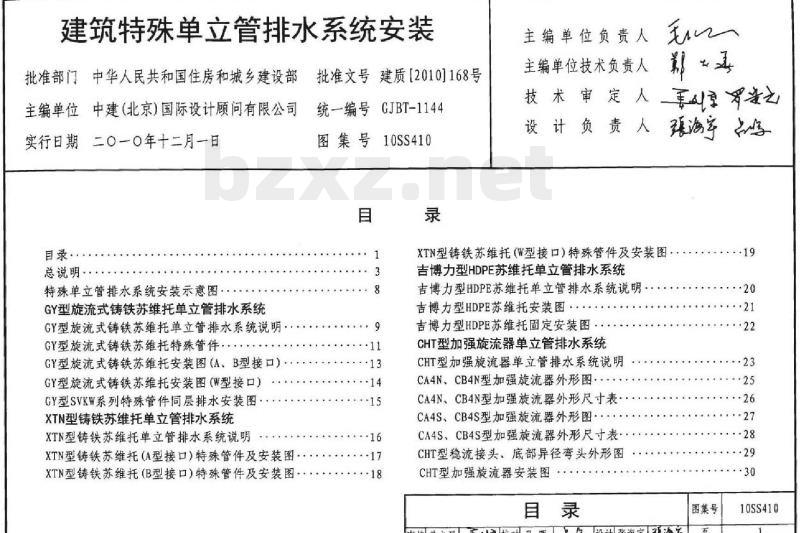

目录·
总说明·
特殊单立管排水系统安装示意图·GY型旋流式铸铁苏维托单立管排水系统GY型旋流式铸铁苏维托单立管排水系统说明GY型旋流式铸铁苏维托特殊管件.·GY型旋流式铸铁苏维托安装图（A、B型接口）GY型旋流式铸铁苏维托安装图（W型接口）GY型SVKW系列特殊管件同层排水安装图XTN型铸铁苏维托单立管排水系统XTN型铸铁苏维托单立管排水系统说明：XTN型铸铁苏维托（A型接口）特殊管件及安装图XTN型铸铁苏维托（B型接口）特殊管件及安装图图集号10SS410
主编单位负责人
主编单位技术负责人
技术审定人
设计负责人
张海鸟
XTN型铸铁苏维托（W型接口）特殊管件及安装图·吉博力型HDPE苏维托单立管排水系统吉博力型HDPE苏维托单立管排水系统说明吉博力型HDPE苏维托安装图··吉博力型HDPE苏维托固定安装图CHT型加强旋流器单立管排水系统CHT型加强旋流器单立管排水系统说明CA4N、CB4N型加强旋流器外形图·CA4N，CB4N型加强旋流器外形尺寸表·CA4S、CB4S型加强旋流器外形图·CA4S，CB4S型加强旋流器外形尺寸表CHT型稳流接头底部异径弯头外形图CHT型加强旋流器安装图·
审核姜文源手校对吕晖设计张海宇建海车图集号
10SS410

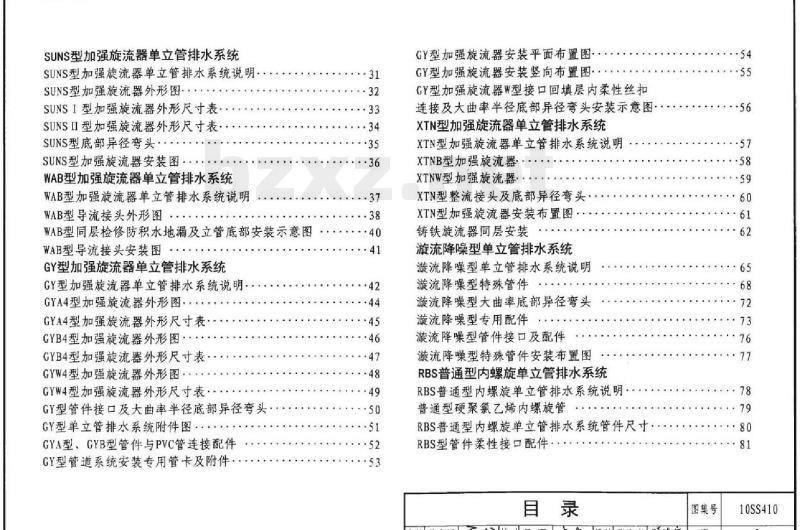

SUNS型加强旋流器单立管排水系统SUNS型加强旋流器单立管排水系统说明··SUNS型加强旋流器外形图·
SUNSI型加强旋流器外形尺寸表··SUNSIⅡI型加强旋流器外形尺寸表··SUNS型底部异径弯头·.
SUNS型加强旋流器安装图·.
WAB型加强旋流器单立管排水系统WAB型加强旋流器单立管排水系统说明WAB型导流接头外形图
WAB型同层检修防积水地漏及立管底部安装示意图WAB型导流接头安装图·
GY型加强旋流器单立管排水系统GY型加强旋流器单立管排水系统说明GYA4型加强旋流器外形图···.GYA4型加强旋流器外形尺寸表··GYB4型加强旋流器外形图·
CYB4型加强旋流器外形尺寸表·GYW4型加强旋流器外形图·
GYW4型加强旋流器外形尺寸表·GY型管件接口及大曲率半径底部异径弯头·GY型单立管排水系统附件图·
GYA型、GYB型管件与PVC管连接配件GY型管道系统安装专用管卡及附件*31
GY型加强旋流器安装平面布置图···GY型加强旋流器安装竖向布置图··GY型加强旋流器W型接口回填层内柔性丝扣连接及大曲率半径底部异径弯头安装示意图XTN型加强旋流器单立管排水系统XTN型加强旋流器单立管排水系统说明XTNB型加强旋流器···
XTNW型加强旋流器··
XTN型整流接头及底部异径弯头
XTN型加强旋流器安装布置图
铸铁旋流器同层安装
漩流降噪型单立管排水系统
漩流降噪型单立管排水系统说明漩流降噪型特殊管件
漩流降噪型大曲率底部异径弯头游流降噪型专用配件
漩流降噪型管件接口及配件
漩流降噪型特殊管件安装布置图RBS普通型内螺旋单立管排水系统RBS普通型内螺旋单立管排水系统说明·普通型硬聚氯乙烯内螺旋管··RBS普通型内螺旋单立管排水系统管件尺寸：RBS型管件柔性接口配件·
审核姜文源校对吕晖设计张海宇海军图集号
10SS410
1编制依据
总说明
4.2管件与排水立管管材均特殊型特殊单立管排水系统本图集根据住房和城乡建设部建质函【2008】83号文“关于印发《2008年国家建筑标准设计编制工作计划》的通知”编制。2设计依据
《建筑给水排水设计规范》
GB50015-2003（2009年版）
《建筑给水排水及采暖工程施工质量验收规范》《建筑排水塑料管道工程技术规程》《建筑排水金属管道工程技术规程》《建筑排水用硬聚氟乙烯内螺旋管管道工程技术规程》《建筑排水桑性接口铸铁管管道工程技术规程》GB50242-2002
CJJ/T 29-2010
CJJ127-2009
CECS 94:2002
CECS168:2004
《建筑排水中空壁消音硬聚氯乙烯管管道工程技术规程》CECS185:2005《旋流加强（CHT）型单立管排水系统技术规程》《苏维托单立管排水系统技术规程》《游流降噪特殊单立管排水系统技术规程》《建筑排水用硬聚氧乙烯（PVC-U）管材》《建筑排水用硬聚氯乙烯（PVC-U）管件》《排水用柔性接口铸铁管，管件及附件》《建筑排水用卡箍式铸铁管及管件》《建筑排水用柔性接口承插式铸铁管及管件》《建筑排水用高密度聚乙烯（HDPE）管材及管件》3适用范围
CECS 271:2010
CECS 275:2010
CECS 287:2011
GB/T5836.1-2006
CB/T5836.2-2006
GB/T 12772-2008
CJ/T177-2002
CJ/T 178-2003
CJ/T250-2007
本图集适用于新建、扩建和改建的多层，高层民用建筑及工业建筑中特殊单立管排水系统的设计选用和施工安装。4主要类型
本图集编入的建筑特殊单立管排水系统包括以下三种类型：4.1管件特殊，排水立管管材普通型特殊单立管排水系统4.3管件普通、排水立管管材特殊型特殊单立管排水系统。4.4编入本图集的特殊单立管排水系统类型见表1。5系统选用
5.1特殊单立管排水系统宜在下列情况下采用：5.1.1排水立管设计排水流量大于仅设伸顶通气管普通单立管排水系统的最大设计排水能力时。
5.1.2建筑标准要求较高、要求降低排水水流噪声和改善排水水力工况的高层和多层民用建筑的小卫生间。5.1.3同层排入排水立管的横支管数较多的排水系统（普通型旋流器除外）5.1.4卫生间或管道井面积较小，难以设置通气立管（专用通气立管、主通气立管或副通气立管）的建筑。5.1.5需设置器具通气管，但不设置通气立管的建筑。5.1.6当排水立管设计排水流量小于仅设伸顶通气管普通单立管排水系统的最大排水能力时，根据需要也可采用特殊单立管排水系统5.2特殊单立管排水系统可用于污、废水合流系统，也可用于污、废水分流系统：其横支管敷设方式可为同层排水，也可为异层排水。5.3多厕位公共卫生间不宜采用特殊单立管排水系统，5.4排水立管管径不得小于所接入的排水横支管管径。5.5当管材或管件来用PVC-U材质或内衬PVC-U时，连续排水温度不应大于40℃，瞬时排水温度不应大于80C：采用HDPE材质或内衬HDPE时，连续排水温度不应大于70℃，瞬时排水温度不应大于90℃。5.6特殊单立管排水系统应按排水立管的排水能力、管材类别，管道井布置阻火要求，接入横支管条件，消能及降噪要求，接口方式，造价等因素选用，5.7当排水立管管材为塑料管时，应采用塑料管材的特殊单立管排水系统：当排水立管为铸铁管时，应采用铸铁管材的特殊单立管排水系统。总说明
图集号
审核姜文源车校对吕晖鸟设计张海宇汤车页
10SS410
系统名称
系统类型
立管上部特
殊管件类型
管件材质
管件与管材
连接方式
立管适用
排水管材
苏维托单立管排水系统
GY型苏维托单
立管排水系统
XTN型苏维托单吉博力型苏维托
立管排水系统单立管排水系统
特殊单立管排水系统类型表
旋流器单立管排水系统
CHT型加强
旋流器单立管
排水系统
4S型4N型
SUNS型加强
旋流器单立管
排水系统
型ⅡI型
WAB加强旋
流器单立管
排水系统
管件特殊，排水立管管材普通型特殊单立管排水系统苏维托
柔性承口法兰压盖连接
柔性不锈钢卡等连接
机制柔性接口铸铁排水管
硬聚氟乙烯（PVC-U)排水管、
高密度聚乙烯（HDPE)排水管等
河北省徐水县
生产单位兴华铸造有限
河南省禹州市
新光铸造有限
高密度聚乙烯
电熔焊接
对焊焊接
高密度聚乙烯
(HDPE）排水管
吉博力（上海）
贸易有限公司
柔性承口法
兰压盖连接
加强旋流器
GY型加强旋
流器单立管
排水系统
XTN型加强旋
流器单立管
排水系统
柔性承口法兰压盖连接、柔性不锈钢卡箍连接滋流降噪型
单立管排水系统
管件及排
水立管管材均
特殊型单立管
排水系统
加强旋流器
内螺旋管
单立管排水系统
RBS内螺旋管
单立管排水系统
管件普通、排
水立管管材特殊型
单立管排水系统
硬聚氯乙烯（PVC-U)
胶粘连接、柔性连接
硬聚氧乙烯（PVC-U)排水管、中空壁消音硬机制柔性接口铸铁排水管、硬聚氧乙烯（PVC-U)排水管、高密度聚乙聚氟乙烯(PVC-I)排水管，硬聚氟乙烯（PVC-U）烯(HDPE)排水管等
青岛嘉泓建材
有限公司
山西省高平市
法氏铸业有限
昆明群之英
科技有限公
河北省徐水
县兴华铸造
有限公司
河南省禹州
市新光铸造
有限公司
57 - 64
加强型内螺旋排水管、高密度聚乙烯（HDPE）排水管等
上海新光华塑胶有限公司
浙江光华塑业有限公司
总说明
审核姜文源建校对品晖之乌设张海宇建海车沈阳九日实业有限
图集号
10SS410
5.8当排水立管管材为光壁管时，应采用光壁管的特殊单立管排水系统：当排水立管管材为螺旋管时，应采用内螺旋系统、中空壁螺旋管系统等螺旋管特殊单立管排水系统。
5.9每层要求预留接口数量为小于或等于6个时，宜采用苏维托系统；每层要求预留接口数量为小于或等于4个时，宜采用加强型旋流器系统；每层要求预留接口数量为小于或等于2个时，可采用普通型旋流器系统。5.10排水横支管同层需上下两排接入排水立管时，应选用HDPE苏维托系统5.11对阻火要求较高时，应选用管材为铸铁管或加强型钢塑复合螺炭管的特殊单立管排水系统。
5.12当排水立管有消能要求时，宜选用苏维托系统。5.13当对排水系统消声有较高要求时，宜选用管材为铸铁管，钢塑复合管、中空壁螺旋管等特殊单立管排水系统。5.14当排水管系统要求接口为柔性连接时，应选用管材为柔性接口排水铸铁管的特殊单立管排水系统或接口方式为压盖法兰柔性接口的CHT系统。6系统设计
6.1住宅、酒店、公寓、学校、医院、宿舍等建筑中居住用房本套内设置的小卫生间、洗室等排水采用特殊单立管排水系统时，住宅本套内卫生间排水立管每层接入的大便器数量不应超过2个；除住宅以外，其余建筑每个排水立管每层接入的大便器数量不应超过1个，6.2除另有说明部分以外，特殊单立管排水系统的管材，附件和通气管的选用及设置要求、管道水力计算，管道布置和数设要求等应符合现行国家标准《建筑给水排水设计规范》GB50015-2003（2009年版）的规定，6.3特殊单立管排水系统的最大排水能力可参照《特殊单立管排水系统技术规程》CECS79，根据排水立管设计流量，按排水立管的排水能力、拟采用的排水立管管材、卫生洁具设置形式等选用相应的特殊单立管排水系统。6.4除本图集中另有说明以外，底层卫生器具排水不应接入排水立管6.5对于管件特殊，排水立管管材普通型特殊单立管排水系统及管件与排水立管管材均为特殊型的特殊单立管排水系统，排水横支管应通过特殊管件（苏维托或旋流器）接入排水立管。在最低排水横支管与立管连接处至最高排水横支管与立管连接处之间的排水立管上，特殊管件（苏维托或旋流器）的间距不应大于6m；当无排水横支管接入排水立管时，可加设无排水横支管接口的特殊管件（无接口苏维托或直通旋流器），保证排水立管上特殊管件（苏维托或施流器）的间距不应大于6m。
6.6当特殊单立管排水系统中需设置器具通气管、偏置管辅助通气管时，其上层的特殊管件可专设横支管接口与通气管顶端连接。6.7当排水立管最低排水横支管与立管连接处距排水立管管底的距离不小于3m时，特殊单立管排水系统的排水立管底部可不设下部特殊管件。6.8当特殊单立管排水系统采用硬聚氧乙烯（PVC-U）：高密度聚乙烯（HDPE等塑料排水管材时，排水立管部分应按下列规定设置伸缩节：1)当特殊管件与排水立管采用柔性连接时，层高小于或等于4m的排水立管层间管段可不设置伸缩节。层高大于4m且小于等于6m的排水立管层间管段宜在该层立管中部设置一个伸缩节：2）当特殊管件与排水立管采用刚性连接时，层高小于等于4m的排水立管和通气立管应每层设一伸缩节。层高大于4m应根据管道设计伸缩量和伸缩节允许伸缩量计算确定伸缩节设置数量：3横管上的伸缩节应设置在水流汇合管件的上游端，并采用横管专用伸总说明
图集号
申核姜文源手校对昌晖设计张海宇理海军页10SS410
缩节。
6.9当特殊单立管排水系统的塑料管道、塑料管件等穿越楼层、防火墙、管道井井壁时，应根据建筑物性质、管径和设置条件以及穿越部位防火等级等要求设置阻火装置
6.10苏维托单立管排水系统的排水立管不宜偏置，当受条件限制必须偏置时，可采取下列相应技术措施：1偏置距离小于或等于1m时，可如图1所示采用45°弯头连接：2）偏置距离大于1m时，下层偏置管应设泄压管，泄压管应以45°管件与上层排水立管连接，泄压管管径为铸铁管DN100或塑料管dn110，见图2。泄压管水平管段的管内底不应低于排水立管的偏置横管管中心，13
同层排水
异层排水
图1偏置距离≤1m时，45°弯头连接方式1-苏维托2-排水立管3-排水横支管6.11加强旋流器单立管排水系统的排水立管不宜偏置，当受条件限制必须偏置时、可采取下列相应技术措施（漩流降噪单立管排水系统另有说明，不按此条执行）：
1)偏置距离小于或等于1m时，如图3所示采用45°弯头连接：1
同层排水
同层排水
异层排水
异层排水
图2立管偏置距离>1m时，辅助通气管设置方式1-苏维托接头2-排水立管3-排水横支管4-泄压管5-三通或四通2）偏置距离大于1m时，如图4所示在偏置后的立管上部设置辅助通气管。辅助通气管管径为铸铁管DN100或塑料管dnl106.12特殊单立管排水系统应设置伸顶通气管。6.13苏维托单立管排水系统排水立管底部采用泄压管设置方式时，泄压管应由竖向管段和横向管段组成，泄压管应以45°管件与排水立管和排水横管连接，连接点距排水立管底部不应小于2m。当底层卫生器具排水管接入泄压管时，泄压管管径应与排水立管管径相同：当底层卫生器具排水管单独排出，不接入泄压管时，泄压管管径可比排水立管管径小一级，泄压管水平管段的管内底不应低于排水横干管（或排水出户管）的管中心。7系统安装
7.1本图集中除有特殊说明者以外，编入本图集的特殊管件的接口型式及外总说明
审核姜文源校对吕晖设计张海宇张海图集号
10SS410
1异层排水
同层排水
图3偏置距离≤1m时，45°弯头连接方式1-加强旋流器
2-排水立管
>10005
3-排水横支管4-立管检查口
H异层排水
同层排水
图4立管偏置距离>1m时，辅助通气管设置方式1-加强旋流器2-排水立管3-排水横支管4-立管检查口5-辅助通气管
6-2个45°弯头7-Y形三通
8-90°弯头
9-Y形三通或四通
形尺寸均应符合相应国家标准的规定，管件、管材的连接应遵循相关国家标准执行。
7.2本图集中除有特殊说明者外，特殊单立管排水系统的安装应参照04S409《建筑排水用柔性接口铸铁管安装》、10S406《建筑排水塑料管道安装》，03S402《室内管道支架及吊架》等现行建筑标准设计图集执行。8其他
8.1除另行注明者以外，本图集中所注尺寸单位均以毫米（mm）计，重量单位均以千克（kg）计。图集中给出的间距尺寸均为最小控制尺寸8.2编入本图集的各种特殊单立管排水系统的排水立管管径规格只有：铸铁排水管为DN100，塑料排水管为dn110。除另行注明以外，DN均代表铸铁排水立管管径，dn均代表塑料排水管管径8.3使用本图集时，还应符合国家现行有关规范、规程的要求。8.4在选用和安装过程中，具体间题可咨询各生产厂家。8.5本图集编制中依据了中国工程建设协会标准《特殊单立管排水系统技术规程》CECS79（2010年报批稿），待其颁布实施后，以正式版本为准。9本图集参编单位
浙江光华塑业有限公司
山西省高平市法氏铸业有限公司河北省徐水县兴华铸造有限公司河南省禹州市新光铸造有限公司上海新光华塑胶有限公司
总说明
青岛嘉泓建材有限公司
昆明群之英科技有限公司
沈阳九日实业有限公司
吉博力（上海）贸易有限公司
图集号
审核姜文源车校对品晖设讯张海宇海车贝
10SS410
管件普通、管材特殊
加强旋流器型单立管
型单立管排水系统安装
排水系统异层安装
加强旋流器型单立管
排水系统同层安装
注：1.阻火图或阻火带配件，伸端节配件等应根据系统管款、管件情况，按设计要求设置2.排水伸顶通气管也可采用内部光壁排水管，通气帽高出星面距高由设计人员确定3下部持殊管件1为整流接头（或稳流接头，导流接头），下部特殊管件2为底部异径套头或大曲率半径底部异径奇头设置要求详见相应美型的系统说明。A4
苏维托单立管排水系统
异层安装
名称表
排水立管
排水横千管（或出户管）
排水横支管
通气帽
立管检查口
建筑屋面
排水立管底部弯头支屋
上部特殊管件
普通型汇流管件
下部特殊管件1
下部特殊管件2
普通45°弯头
泄压管
苏维托单立管排水系统
同层安装
特殊单立管排水系统安装示意图审楼姜文源车校对器晖鸟设计张海宇海字图集号
10SS410
GY型旋流式铸铁苏维托单立管排水系统说明1GY型旋流式铸铁苏维托单立管排水系统由顶部通气帽、旋流式铸铁苏维托、立管闭水检查口、底部泄压支管、底部双45°弯头，排水管及管件组成。旋流式铸铁苏维托的排水立管上部入口对立管水流具有一定的旋流作用。2旋流式铸铁苏维托单立管排水系统特殊管件型号表示说明如下：
2.1GY型旋流式铸铁苏维托产品代号：配件编号（见尺寸表）
管件接口型式：A、B、W
管件系列标记：SV、SVK
2.2代号表示说明：
2.2.1产品系列标记代号：
SV一常规旋流式铸铁苏维托
SVK一可调接口旋流式铸铁苏维托2.2.2接口型式代号：
W一W型无承口柔性不锈钢卡箍连接接口；B一B型柔性法兰连接接口；
A一A型柔性法兰连接接口。
3GY型旋流式铸铁苏维托单立管排水系统的立管上部特殊管件包括SVW型、SVB型、SVA型、SVKW型、SVKB型、SVKA型旋流式铸铁苏维托，立管下部特殊管件有泄压支管接口和底部弯头。压管与排水立管可采用Y型三通管件连接，也可采用跑气器连接。当排水系统立管下部采用泄压管设置方式时，立管底部弯头可采用双45°弯头，见第10页图1，泄压管管内底标高应高于所连接的排水横干管（或排水出户管）的管中心。当排水系统立管底部弯头采用GYB3D-4×6型或GYB4D-4×6型大曲率半径异径弯头时，可不设置泄压管，见第10页图2。旋流式铸铁苏维托特殊管件中的SVK系列苏维托专用于同层排水壁挂式坐便器可调接口安装，与可调式坐便固定支架配套使用。系统中除特殊管件以外，其他管件可采用与系统管材相配套的普通常规产品。旋流式铸铁苏维托单立管排水系统的排水立管、排水横干管（或排出管）、排水横支管可采用机制柔性接口排水铸铁管，硬聚氯乙烯（PVC-U)排水管或高密度聚乙烯（HDPE）排水管等普通排水管材。
4同层排水系统如采用SVW型旋流式铸铁苏维托特殊管件及W型无承口铸铁管材，需要在回填层埋设排水支管时，应符合以下要求：
4.1支管接口应采用柔性丝扣管箍连接（见本图集第56页）。4.2按柔性丝扣管箍承口端需插入长度在管材或SVW型旋流式铸铁苏维托插入端外壁画出安装线，安装线所在平面应与轴线相垂直，管材或SVW型旋流式铸铁苏维托插入柔性丝扣管箍承口端长度按20mm控制，此插入长度已包含管材及SVW型旋流式铸铁苏维托端部与柔性丝扣管箍承口内底之间2mm的安装间隙。
4.3将丝扣压盖套入管材及SVW型旋流式铸铁苏维托插口端4.4选择与管材，SVW型旋流式铸铁苏维托接口相配套的橡胶密封圈，在密封圈内侧涂抹液体硅酬，将橡胶密封圈套入管材及SVW型旋流式铸铁苏维托接管端口至已套入的丝扣压盖，用碎砂纸擦去被挤出的液体硅酮
GY型旋流式铸铁苏维托单立管排水系统说明图集号
审核姜文源校对吕晖设计张海宇海页
10SS410
