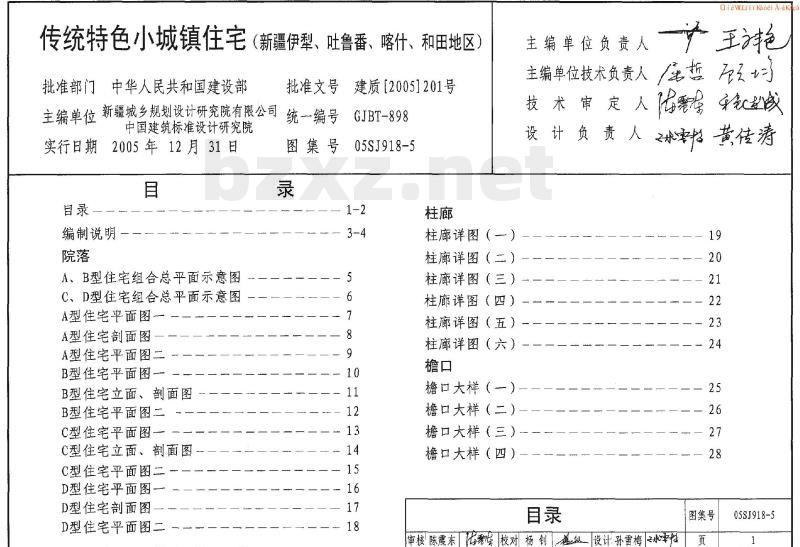

【05SJ918-5】 传统特色小城镇住宅--新疆伊犁、吐鲁番、喀什、和田地区

传统特色小城镇住宅
（新疆伊犁、吐鲁番、喀什、和田地区）批准部门中华人民共和国建设部批准文号
建质【2005]201号
主编单位新疆城乡规划设计研究院有限公司统一编号中国建筑标准设计研究院
实行日期　2005年12月31日
编制说明一
A、B型住宅组合总平面示意图
C、D型住宅组合总平面示意图
A型住宅平面图
A型住宅剖面图-
A型住宅平面图二
B型住宅平面图-
B型住宅立面、剖面图
B型住宅平面图二
C型住宅平面图一
C型住宅立面、剖面图-
C型住宅平面图二
D型住宅平面图-
D型住宅剖面图一
D型住宅平面图二
图集号
GJBT-898
05SJ918-5
柱廊详图（）
柱廊详图（二）
主编单位负责人
主编单位技术负责人
技术审定人
集折
姚串黄传涛
设计负责人
柱廊详图（三）一
柱廊详图（四）一
柱廊详图（五）
柱廊详图（六）
檐口大样（—）
檐口大样（二）
檐口大样（三）一
檐口大样（四）
审核陈霞东化霓校对杨钊澳纵设计孙雪梅2姚21
图集号
05SJ918-5

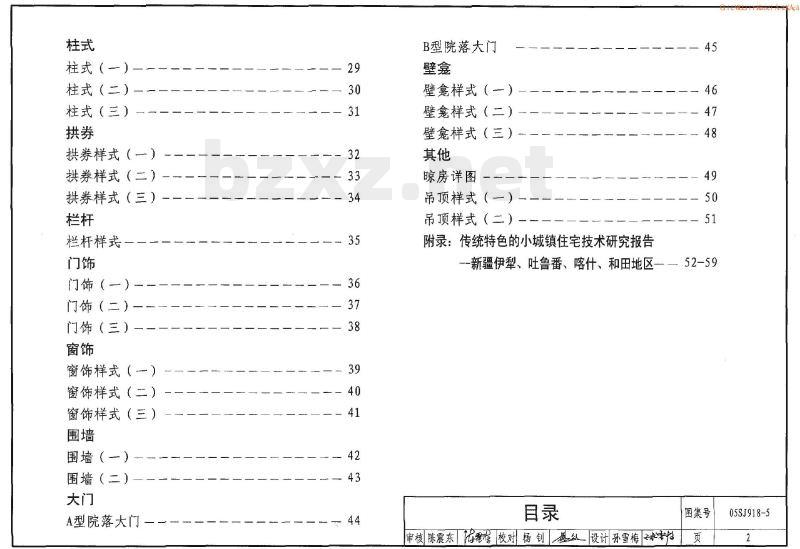

柱式（一）
柱式（二）
柱式（三）
拱券样式（）
拱券样式（二）
拱券样式（三）
栏杆样式
门饰（一）
门饰（二）
门饰（三）
窗饰样式（一）
窗饰样式（二）
窗饰样式（三）
围墙（一）
围墙（二）
A型院落大门
B型院落大门
壁样式（一）
壁样式（二）
壁样式（三）
晾房详图—．
吊顶样式（）-
吊顶样式（二）
附录：传统特色的小城镇住宅技术研究报告45
--新疆伊犁、吐鲁番、喀什、和田地区—一52-59目录
审核陈震东化魂校对杨钊纵设计孙雪梅图集号
05SJ918-5

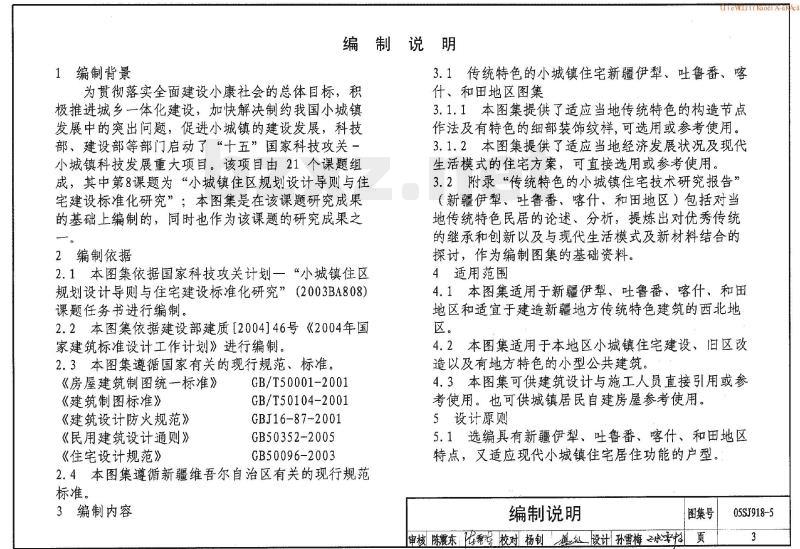

1 编制背景
编制说明
uiewLiiikaoeiAak
3.1传统特色的小城镇住宅新疆伊犁、吐鲁番、喀为贯彻落实全面建设小康社会的总体目标，积极推进城乡一体化建设，加快解决制约我国小城镇发展中的突出问题：促进小城镇的建设发展，科技部、建设部等部门启动了“十五”国家科技攻关一小城镇科技发展重大项目。该项目由21个课题组成，其中第8课题为“小城镇住区规划设计导则与住宅建设标准化研究”；本图集是在该课题研究成果的基础上编制的，同时也作为该课题的研究成果之2编制依据
2.1本图集依据国家科技攻关计划一“小城镇住区规划设计导则与住宅建设标准化研究”（2003BA808）课题任务书进行编制。
2.2本图集依据建设部建质[2004]46号《2004年国家建筑标准设计工作计划》进行编制。2.3本图集遵循国家有关的现行规范、标准。《房屋建筑制图统一标准》
《建筑制图标准》
《建筑设计防火规范》
《民用建筑设计通则》
《住宅设计规范》
GB/T50001-2001
GB/T50104-2001
GBJ16-87--2001
GB50352-2005
GB50096-2003
2.4本图集遵循新疆维吾尔自治区有关的现行规范标准。
3编制内容
什、和田地区图集
3.1.1本图集提供了适应当地传统特色的构造节点作法及有特色的细部装饰纹样，可选用或参考使用。3.1.2本图集提供了适应当地经济发展状况及现代生活模式的住宅方案，可直接选用或参考使用。3.2附录“传统特色的小城镇住宅技术研究报告”（新疆伊犁、吐鲁番、喀什、和田地区）包括对当地传统特色民居的论述、分析，提炼出对优秀传统的继承和创新以及与现代生活模式及新材料结合的探讨，作为编制图集的基础资料。4适用范围
4.1本图集适用于新疆伊犁、吐鲁番、喀什、和田地区和适宜于建造新疆地方传统特色建筑的西北地区。
4.2本图集适用于本地区小城镇住宅建设、旧区改造以及有地方特色的小型公共建筑。4.3本图集可供建筑设计与施工人员直接引用或参考使用。也可供城镇居民自建房屋参考使用。5设计原则
5.1选编具有新疆伊犁、吐鲁番、喀什、和田地区特点，又适应现代小城镇住宅居住功能的户型。编制说明
图集号
审核陈震东愛校对杨钊然设计孙雪梅之小字页05SJ918-5

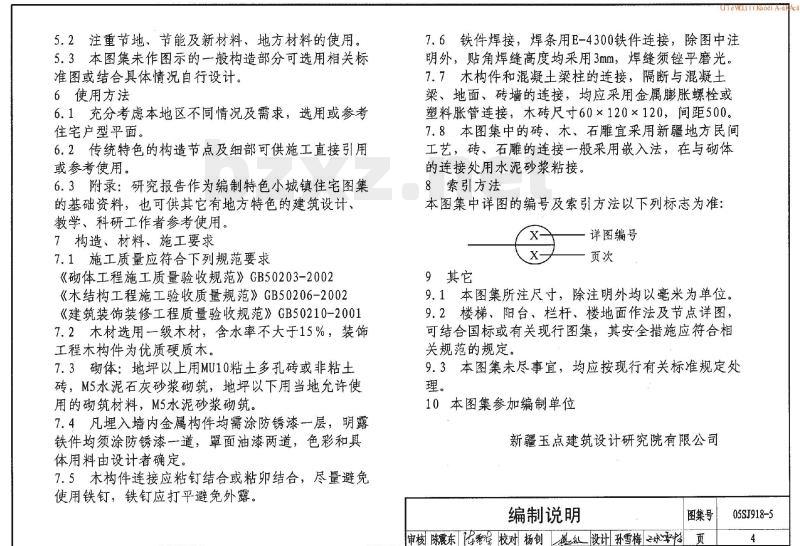

5.2注重节地、节能及新材料、地方材料的使用。5.3本图集未作图示的一般构造部分可选用相关标准图或结合具体情况自行设计。6使用方法
6.1充分考虑本地区不同情况及需求，选用或参考住宅户型平面。
6.2传统特色的构造节点及细部可供施工直接引用或参考使用。
6.3附录：研究报告作为编制特色小城镇住宅图集的基础资料，也可供其它有地方特色的建筑设计、教学、科研工作者参考使用。
7构造、材料、施工要求
7.1施工质量应符合下列规范要求《砌体工程施工质量验收规范》GB50203-2002《木结构工程施工验收质量规范》GB50206-2002《建筑装饰装修工程质量验收规范》GB50210-20017.2木材选用一级木材，含水率不大于15%，装饰工程木构件为优质硬质木。
7.3砌体：地坪以上用MU10粘多孔砖或非粘士砖，M5水泥石灰砂浆砌筑，地坪以下用当地允许使用的砌筑材料，M5水泥砂浆砌筑。7.4凡埋入墙内金属构件均需涂防锈漆一层，明露铁件均须涂防锈漆一道，罩面油漆两道，色彩和具体用料由设计者确定。
7.5木构件连接应粘钉结合或粘卯结合，尽量避免使用铁钉，铁钉应打平避免外露。UriewLikaoeiAaRA
7.6铁件焊接，焊条用E-4300铁件连接，除图中注明外，贴角焊缝高度均采用3mm，焊缝须锉平磨光。7.7木构件和混凝土梁柱的连接，隔断与混凝土梁、地面、砖墙的连接，均应采用金属膨胀螺栓或塑料胀管连接，木砖尺寸60×120×120，间距500。7.8本图集中的砖、木、石雕宜采用新疆地方民间工艺，砖、石雕的连接一般采用嵌入法，在与砌体的连接处用水泥砂浆粘接。
8索引方法
本图集中详图的编号及索引方法以下列标志为准：x-
详图编号
9其它　
9.1本图集所注尺寸，除注明外均以毫米为单位。9.2楼梯、阳台、栏杆、楼地面作法及节点详图，可结合国标或有关现行图集，其安全措施应符合相关规范的规定。
9.3本图集未尽事宜，均应按现行有关标准规定处理。
10本图集参加编制单位
新疆玉点建筑设计研究院有限公司编制说明
图集号
审核陈震东電校对杨钊然设计孙雪梅之状宰页
05SJ918-5

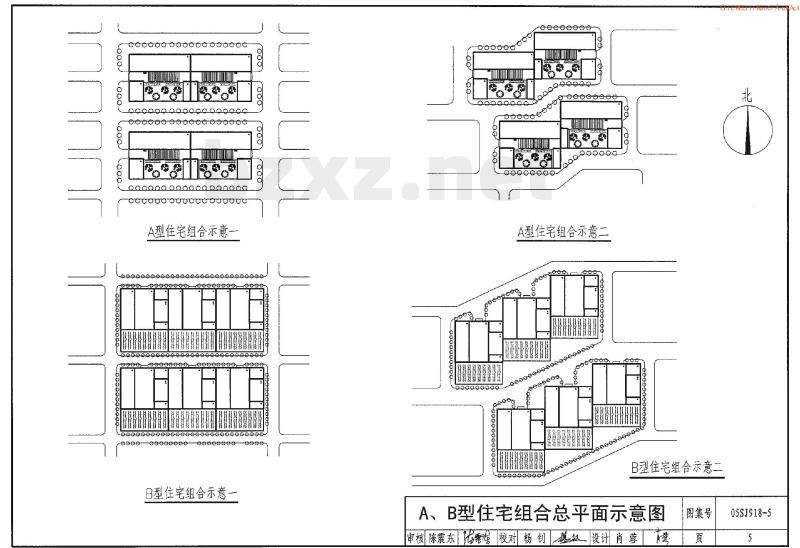

A型住宅组合示意一
B型住宅组合示意一
qeooqoc
A型住宅组合示意二
B型住宅组合示意二
A、B型住宅组合总平面示意图
审核陈震东霓校对杨钊澳然设计肖蓉图集号
05SJ918-5
C型住宅组合示意一
000000
D型住宅组合示意一
C型住宅组合示意二
660066
D型住宅组合示意二
C、D型住宅组合总平面示意图
审核陈震东電校对杨钊燃然设计肖蓉图集号
JieWLiilkaoeiA-ak
05SJ918-5
主卧室
卫生间
起居室
夏季厨房
技术经济指标：
占地面积：600.48m2
建筑面积：320.17m2
一层平面图
壁参见免费标准下载网bzxz
屋顶平面图
说明：1.本建筑适闲于北疆地区伊犁河谷地区，该地区属中纬度内陆大陆性气候，温和较湿润，昼夜温差大，夏热而少酷暑，冬冷而少严寒。
2.结构形式为砖混或砖本结构。3.院落入口可调向南侧
A型住宅平面图
审核陈震东霓校对杨钊滙级设计孙雪梅2孙图集号
KaoeiAakAc
05SJ918-5
2窗饰参见
1-1面图
2-2剖面图
京京尔京京安的京豆品京京
3-3剖面图
柱式参见（
栏杆参见
理吧中理理理吧
UiewLiiikaoeiAakAca
A型住宅剖面图
审核陈震东化愛校对杨然设计孙雪梅图集号
05SJ918-5
夏季厨房
Y壁衰参见
2ooooo
一层平面图
主卧室
卫生间
·起后室
A型住宅平面图二
ufewLinikaoeiAakAca
技术经济指标：
占地面积：600.48m2
建筑面积：326.86m2
图集号
审核陈震东化魔瑞校对杨钊总然设计孙雪梅2双页
05SJ918-5
洗浴间
卫生间
技术经济指标：
［土灶
尔拉克
（带顶的内院）
一层平面图
占地面积：496.01m2
建筑面积:371.11m2
屋顶平面图
尔拉克上空
二层平面图
说明：1.本建筑适用于东疆吐鲁番盆地地区，该地区夏季干热、雨量极少，冬季干冷，几乎无雪，风多且风力强劲。
2.结构形式为砖混或砖木结构。3.晾房即一种用土坏砌成十字花的四面均通透的平顶项小屋。此建筑在吐鲁番盆地较为常见。B型住宅平面图一
申核陈震东冤校对杨钊道级设孙雪梅2小0588
图集号
05SJ918-5
④-?立面图
尔拉克
1-1剖面图
土床Φ600
中国的中的
尔拉克
2-2剖面图
至500
B型住宅立面图、面图
审核陈震东電校对杨钊燃红设孙雪梅2水图集号
05SJ918-5
餐厅告
尔拉克
（带顶的内院）
卫生局
一层平面图
尔拉克上空
二层平面图
B型住宅平面图二
UiewLiiiKaoeiA-akAc
技术经济指标：
占地面积：496.01m2
建筑面积：380.93m2
图集号
审核陈震东愛校对杨钊总然设计孙雪梅之小页
05SJ918-5
