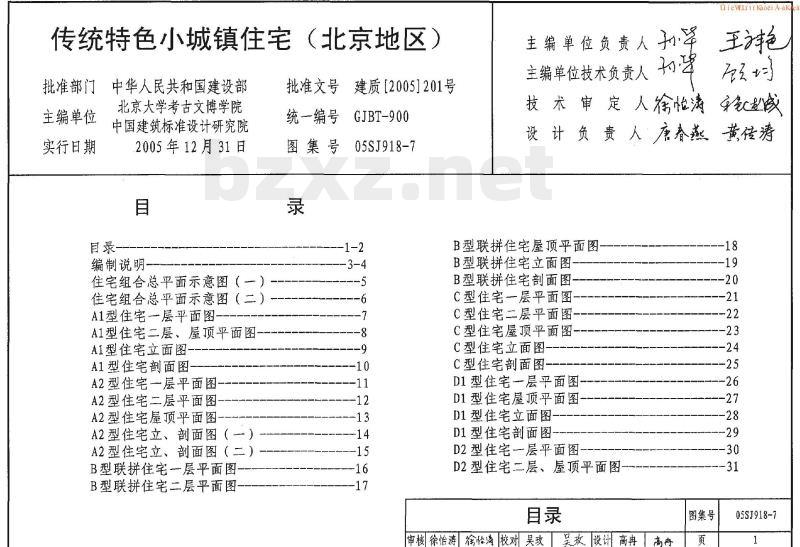

【05SJ918-7】 传统特色小城镇住宅--北京地区

传统特色小城镇住宅（北京地区）批准部门
主编单位
实行日期
中华人民共和国建设部
北京大学考古文博学院
中国建筑标准设计研究院
2005年12月31日
编制说明
住宅组合总平面示意图（—）
住宅组合总平面示意图（二）
A1型住宅-一层平面图
A1型住宅二层、屋顶平面图
A1型住宅立面图
A1型住宅剖面图
A2型住宅一层平面图
A2型住宅二层平面图
A2型住宅屋顶平面图
A2型住宅立、面图（一）
A2型住宅立、剖面图（二）
B型联拼住宅一层平面图
B型联拼住宅二层平面图
批准文号
建质[2005]201号
统一编号
图集号
GJBT-900
05SJ918-7
主编单位负责人率
主编单位技术负责人
uieWLiiiKaoeiAa
技术审定人符忙涛起敏
设计负责人广春蒸黄传涛
B型联拼住宅屋顶平面图
B型联拼住宅立面图
B型联拼住宅剖面图
C型住宅－层平面图
C型住宅二层平面图
C型住宅屋顶平面图
C型住宅立面图
C型住宅剖面图
D1型住宅一层平面图
D1型住宅屋顶平面图
D1型住宅立面图
D1型住宅剖面图
D2型住宅－层平面图
D2型住宅二层、屋顶平面图
审核徐怡涛禽险涛校对吴玫昊攻玫设计高冉高舟图集号
05SJ918-7

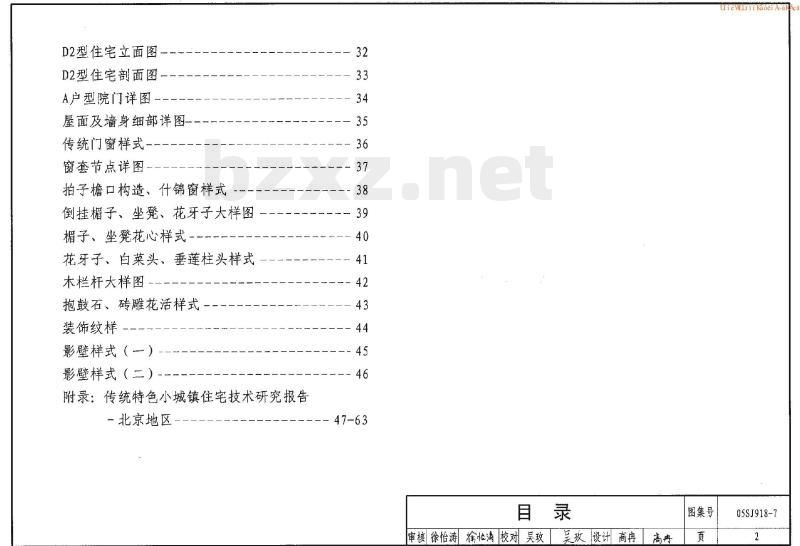

D2型住宅立面图，
D2型住宅剖面图一
A户型院门详图
屋面及墙身细部详图
传统门窗样式一
窗套节点详图，
拍子檐口构造、什锦窗样式
倒挂子、坐凳、花牙子大样图
帽子、坐凳花心样式
花牙子、白菜头、垂莲柱头样式木栏杆大样图
抱鼓石、砖雕花活样式一
装饰纹样
影壁样式（）
影壁样式（二）
附录：传统特色小城镇住宅技术研究报告一北京地区
审核徐怡涛篇忙涛校对吴玫
吴玫设计高冉
图集号
uieWLiirKaoeiA-ak
05SJ918-7

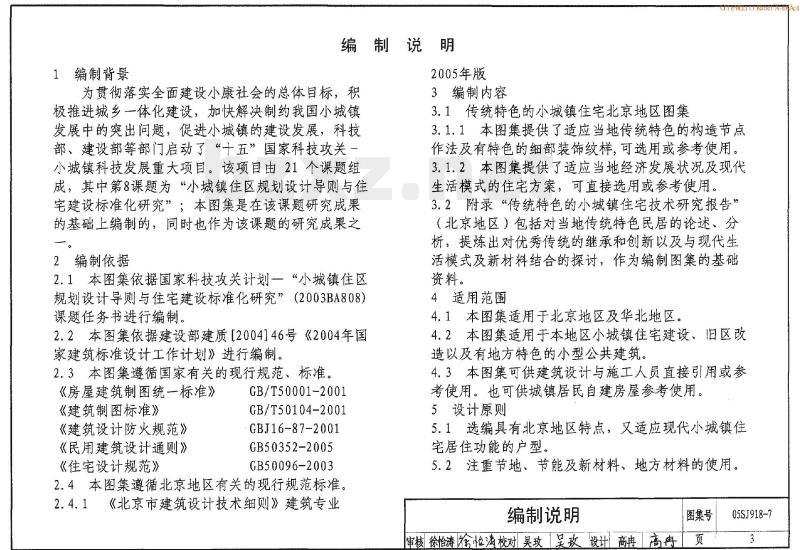

1编制背景
编制说明
2005年版
为贯彻落实全面建设小康社会的总体目标，积极推进城乡一体化建设，加快解决制约我国小城镇发展中的突出问题，促进小城镇的建设发展，科技部、建设部等部门启动了“于五”国家科技攻关一小城镇科技发展重大项目。该项目由21个课题组成，其中第8课题为“小城镇住区规划设计导则与住宅建设标准化研究”；本图集是在该课题研究成果的基础上编制的，同时也作为该课题的研究成果之。
2编制依据
2.1本图集依据国家科技攻关计划一“小城镇住区规划设计导则与住宅建设标准化研究”（2003BA808）课题任务书进行编制。
2.2本图集依据建设部建质[2004146号《2004年国家建筑标准设计工作计划》进行编制。2.3本图集遵循国家有关的现行规范、标准。《房屋建筑制图统一标准》
《建筑制图标准》
《建筑设计防火规范》
《民用建筑设计通则》
《住宅设计规范》
GB/T50001-2001
GB/T50104-2001
GBJ16-87-2001
GB50352-2005
GB50096-2003
2.4本图集遵循北京地区有关的现行规范标准。2.4.1《北京市建筑设计技术细则》建筑专业3编制内容
3.1传统特色的小城镇住宅北京地区图集WL
3.1.1本图集提供了适应当地传统特色的构造节点作法及有特色的细部装饰纹样，可选用或参考使用。3.1.2本图集提供了适应当地经济发展状况及现代生活模式的住宅方案，可直接选用或参考使用。3.2附录“传统特色的小城镇住宅技术研究报告”（北京地区）包括对当地传统特色民居的论述、分析，提炼出对优秀传统的继承和创新以及与现代生活模式及新材料结合的探讨，作为编制图集的基础资料。
4适用范围
4.1本图集适用于北京地区及华北地区。4.2本图集适用于本地区小城镇住宅建设、旧区改造以及有地方特色的小型公共建筑。4.3本图集可供建筑设计与施工人员直接引用或参考使用。也可供城镇居民自建房屋参考使用。5设计原则
5.1选编具有北京地区特点，文适应现代小城镇住宅居住功能的户型。
5.2注重节地、节能及新材料、地方材料的使用。编制说明
图集号
审核徐怡涛论怡涛校对吴玫吴政设计高电高冉页TTKaoeTAakA
05SJ918-7

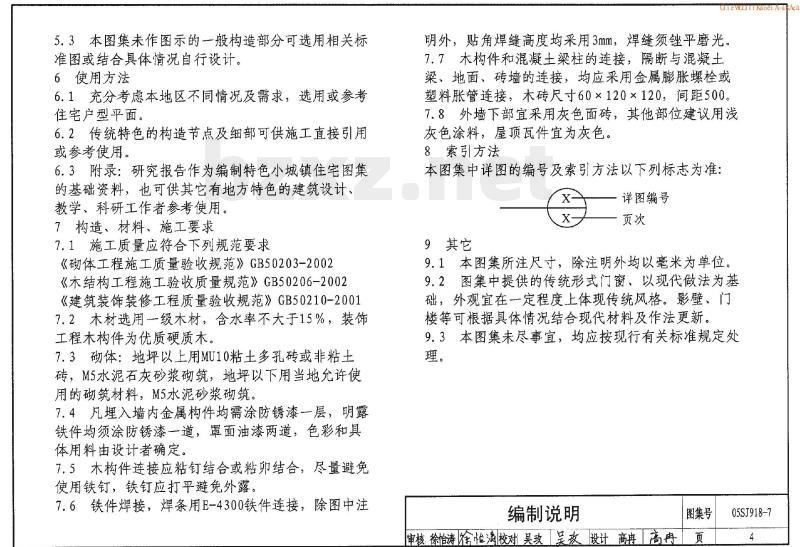

5.3本图集未作图示的-一般构造部分可选用相关标准图或结合具体情况自行设计。6使用方法
6.1充分考虑本地区不同情况及需求，选用或参考住宅户型平面。
6.2传统特色的构造节点及细部可供施工直接引用或参考使用。
6.3附录：研究报告作为编制特色小城镇住宅图集的基础资料，也可供其它有地方特色的建筑设计、教学、科研工作者参考使用。
7构造、材料、施工要求
7.1．施工质量应符合下列规范要求《砌体工程施工质量验收规范》GB50203-2002《木结构工程施工验收质量规范》GB50206-2002《建筑装饰装修工程质量验收规范》GB50210-20017.2木材选用一级木材，含水率不大于15%，装饰工程木构件为优质硬质木。
7.3砌体：地坪以上用MU10粘土多孔砖或非粘土砖，M5水泥石灰砂浆砌筑，地坪以下用当地允许使用的砌筑材料，M5水泥砂浆砌筑。7.4凡埋入墙内金属构件均需涂防锈漆一层，明露铁件均须涂防锈漆一道，罩面油漆两道，色彩和具体用料由设计者确定。
7.5木构件连接应粘钉结合或粘卵结合，尽量避免使用铁钉，铁钉应打平避免外露。7.6铁件焊接，焊条用E-4300铁件连接，除图中注iewLiiikaoerAakAc
明外，贴角焊缝高度均采用3mm，焊缝须锉平磨光。7.7木构件和混凝土梁柱的连接：隔断与混凝土梁、地面、砖墙的连接，均应采用金属膨胀螺栓或塑料胀管连接，木砖尺寸60×120×120，间距5007.8外墙下部宜采用灰色面砖，其他部位建议用浅灰色涂料，屋顶瓦件宜为灰色。8索引方法
本图集中详图的编号及索引方法以下列标志为准：X
9其它　
详图编号
9.1本图集所注尺寸，除注明外均以毫米为单位。9.2图集中提供的传统形式门窗、以现代做法为基础，外观宜在一一定程度上体现传统风格。影壁、门楼等可根据具体情况结合现代材料及作法更新。9.3本图集未尽事宜，均应按现行有关标准规定处理。
编制说明
图集号
审核徐怡涛伦忙法校对吴玫吴攻设计高冉高典页
05SJ918-7
A1型2F
A1型2F
A1型2F
A1型2
A1型2
A1型2F
A1型2F
A1型2F
UiéWLiiiKaoeiAakA
A1型2F

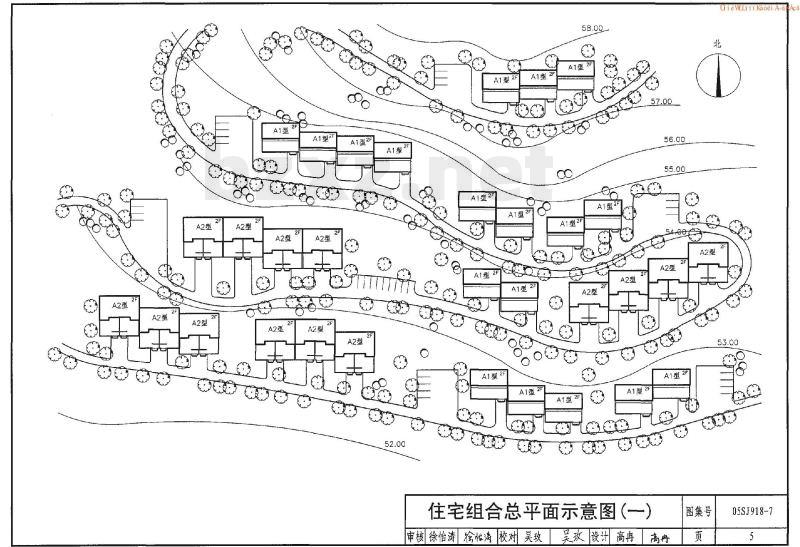

住宅组合总平面示意图（一）
审核徐怡涛将忙涛校对吴玫
吴玫设讯高冉高舟
图集号
05SJ918-7
住宅组合总平面示意图（二）
审核徐怡涛徐怡涛校对吴
设讯高再
图集号
UiewWLiiiKaoeiAakA
05SJ918-7
注：总占地面积：
总建筑面积：
一层建筑面积：
二层建筑面积：
院落面积：
卫生间
口餐厅
一层平面图
衣帽间
iewLiiiKaoeiA-aKAc
户型说明：本户型为”\字形单栋独院住宅可连拼，亦可独立使用。本户型最适用于浅进深的用地环境，可利用如坡地，街道边缘等较为狭长的用地条件。本户型主要通过立面造型反映传统主题，其平面布局可指导北京农村现有的大量“_”字形独栋建筑的升级改造。影壁样式参见
图集号
A1型住宅层平面图
审核徐怡涛徐忙涛校对高冉」高冉设计吴玫」吴玫页
05SJ918-7
庭院上空
屋顶平面图
衣帽间
庭院上空
二层平面图
A1型住宅二层、屋顶平面图
UiewLiiiKaoeiA-akAc
家庭起居室
图集号
审核徐怡涛徐忙涛校对高冉高舟设计吴玫吴攻页
05SJ918-7
o.0.0.0.o.o.o.o.o.o.o.o.c.o.o.o..oo..o.oo.oo.coo.o.o.oo.o.c.o.o.oo.0o.o.oo.d院门
4)立面图
0.0-0.0.000.0.00.00.0.0.0000O
?-A立面图
抱鼓石样式
A1型住宅立面图
审核徐怡涛徐忙滤校对高再高再设计吴玫昊政图集号
uiewLrirkaoeiAakAc
05SJ918-7
±0000
门扇样式
B1-1剖面图
2-2部面图
A1型住宅部面图
审核徐怡涛徐忙涛校对高冉高再设计吴玫吴攻图集号
uiewLrirKaoeiAakAca
05SJ918-7
户型说明：本户型为独栋独院连拼型住宅，每户占地进深大面宽窄，突出节地概念，适用于北京的平原地区。技术经济指标：
每户总占地面积：
总建筑面积：
一层建筑面积：
二层建筑面积：
院落面积：
卫生间
本转转
一层平面图
口餐厅
起居室
起居室
卫生间
A2型住宅一层平面图
图集号
审核徐怡涛 徐忙涛校对高冉高冉设 吴玫吴攻页北
05SJ918-7
LO卫生间
[00 009 - 09-免费标准bzxz.net
霖庭起居
主卧室
庭院上空
EM SN A
主卧室
庭院上空
在生间！
A2型住宅二层平面图
UieWLiiikaoeiA-akAc
二层平面图
图集号
审核徐怡涛符怡涛校对高冉高冉设计吴玫吴玫页
05SJ918-7
