【06G101-6】 混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、桩基承台）

AROFMERGERDEMO
国家建筑标准设计图集
06G101-6
混凝土结构施工图
平面整体表示方法制图规则和构造详图独立基础、条形基础家桩基承台）计国家建筑标准设计
国家建筑标准设计
国家建筑标准设计
中国建筑标准设计研究院

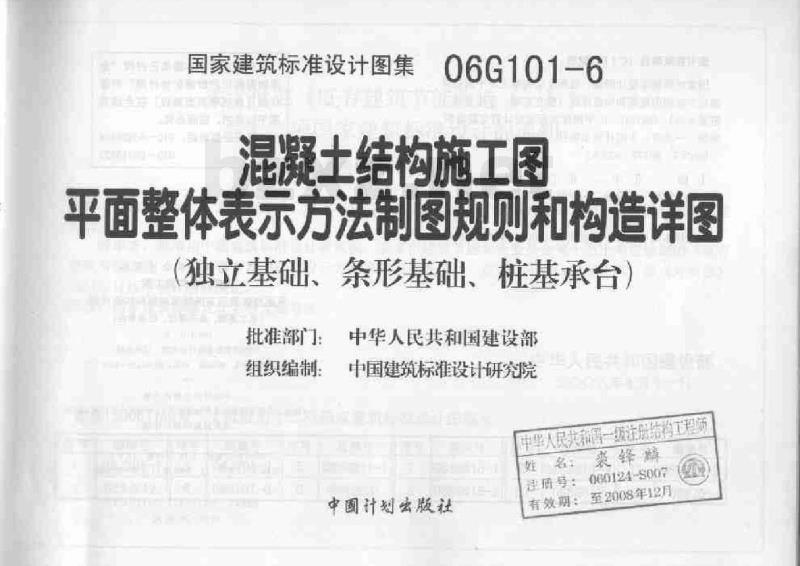

国家建筑标准设计图集
06G101-6
混凝土结构施工图
雀临馆
平面整体表示方法制图规则和构造详图独立基础、条形基础、桩基承台批准部门：
组织编制：
中华人民共和国建设部
中国建筑标准设计研究院
中华人民共和国一级注册结构工超师娃名裘锋腔
理历号：060124-S007
有效期：至2008年12月
中国计划出版社

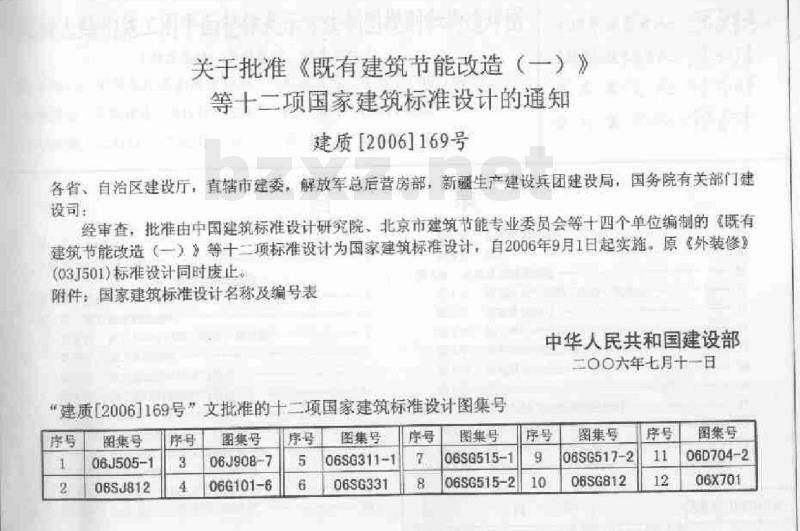

关于批准《既有建筑节能改造（一）》等十二项国家建筑标准设计的通知建质【2006]169号
各省、自治区建设厅，直辖市建委，解放军总后营房部，新疆生产建设兵团建设局，国务院有关部门建设司：
经审查，批准由中国建筑标准设计研究院、北京市建筑节能专业委员会等十四个单位编制的《既有建筑节能改造（一）》等十二项标准设计为国家建筑标推设计：自2006年9月1日起实施。原外装修》（03J501）标准设计同时废止。附件：国家建筑标准设计名称及编号表中华人民共和国建设部
二〇0六年七月十一日
建质[20061169号产文批准的十二项国家建筑标准设计图集号序号
图集号
06J505-1
08SJ812
图集号
06J908-7
06G101-6
图集号
O6SG311-1
06SG331
图集号
06SG515-1
O6SG515-2
图集号
06SG517-2
06SG812
图集号
O6D704-2
06X701

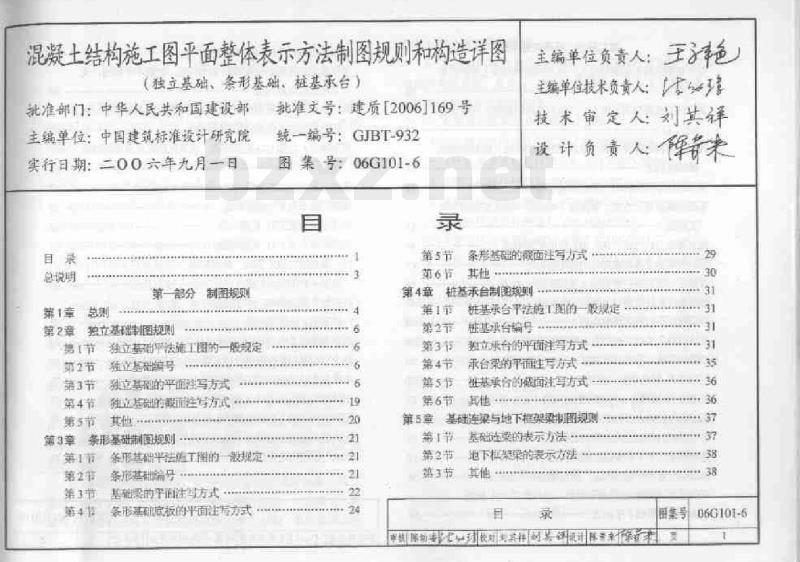

混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、桩基承台）北准部门：中华人民共和国建设部批准文号：建质[20061169号主编单位：中国建筑标准设计研究院统一编号：GJBT-932
实行日期：二00六年九月一日
总锐明
第一部分制图规则
第1章总测
第2章独立基础制图规
第【节独立基仙呼法苑王图的一般现定第2节独生星础号
第3节独立基用的平而注写方式
第4节独之上的面注写方式.
第5节其他n
第3章条形基础制图规则
条尼生础平法随工图的没规定
第2条基编号
第了节基甜买的平百注马方式
条形车础底板的平面生导方式
第牛艺
图集号：06G101-6
主编单位负责人：王净色
主编单位技术负责人：
技术审定人文共锋
设计负责人
条形基的面注写方式
第6作其他
第4章性基承台制图规则
桩基承台T法性工图的股规定
第1节
第2节
桂基水台编号
塑立承合的平面注写方式
第4节承台朵的平面生写方式
驻基承合的假面注写方式
第5节
第5节其他心
第5章基础连梁与地下架梁制图规则第十节基础柔的表示力法
第2节
地下程果深的表示力法
厨集号
中机动健电式用时务计际车
D6G101-5

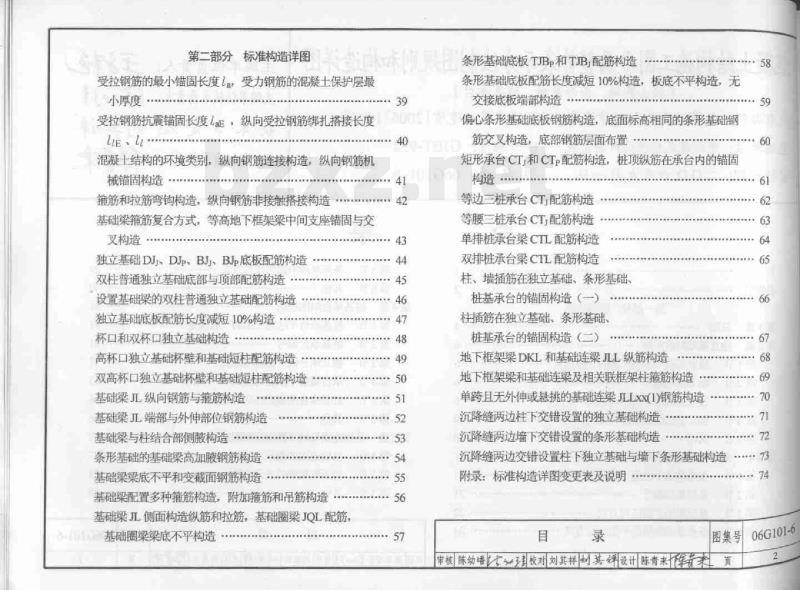

第二部分标准构造详图
味顺购
受拉钢筋的最小错固长度，受力钢筋的混凝士保护层最小厚度
受拉钢筋抗震锚固长度1正：纵向受拉钢筋绑扎搭接长度LEt.
混凝士结构的环境类别，纵向钢筋连接构造，纵向钢筋机械锚固构造
箍筋和拉筋弯钩构造，纵向钢筋非接触搭接构造基础染筛筋复合方式，等高地下框架梁中间支座锚固与交叉构造
独立基础DJDJp、BJ、BJp底板配筋构造双柱普通独立基础底部与顶部配筋构造设置基础梁的双柱普通独立基础配筋构造独立基础底板配筋长度减短10%构造杯口和双杯口独立基础构造
高杯口独立基础杯壁和基础短柱配筋构造双高杯口独立基础杯壁和基础短柱配筋构造基础果儿纵向钢筋与箍筋构造
基础梁工端部与外伸部位钢筋构造基础架与柱结合部侧构造..
条形基础的基础架高加胶钢筋构造基础架梁底不平和变栈面钢筋构造基础梁配置多种箍筋构造，附加筛筋和吊筋构造基础梁L侧面构造纵筋和拉筋，基础圈梁JQL配筋基础圈梁梁底不平构造
条形基础底板TJBp和TJB配筋构造条形基础底板配筋长度减短10%构造，板底不平构造，无交接底板端部构造
偏心条形基础底板钢筋构造，底面标高相同的条形基础钢筋交叉构造，底部钢筋层面布置矩形承台CT和CTP配筋构造，桩顶纵筋在承台内的错固构造品
等边一桩承台CT配筋构造
等腰三桩承台CT配筋构造
单排桩承台架CTL配筋构造
双排桩承台梁CTL配筋构造
柱、墙插筋在独立基础、条形基础、桩基承台的错固构造（一）
柱插筋在独立基础条形基础
桩基承台的错固构造（二）
地下框架梁DKL和基础连梁JLL纵筋构造地下框架架和基础连染及相关联框架柱筋构造单跨且无外伸或悬排挑的基础连梁LLXX(I钢筋构造沉降缝两边柱下交错设置的独立基础构造沉降缝两边增下交错设置的条形基础构造，58
沉降缝两边交错设置柱下独立基础与墙下条形基础构造·7了3附录：标准构造详图变更表及说明···.目
图集号
审被陈幼墙校对刘其样树其祥设计 陈青来木页74
06G101-6
总说明
1.本图集是混凝土结构施工图采用建筑结构施工图平面整体设计方法（简称“平法”）的国家建筑标准设计GI0I系列图集之一
2.《混凝土结构施工图平面整体表示方法制图规则和构造详图》G101系列现有下列图集：03G101-1（现浇混凝土框架、剪力墙、框架剪力墙、框支剪力墙结构）：
03G101-2（现浇混凝土板式楼梯）：04G101-3（设形基础）：
04G101-4（现浇混凝士楼面与屋面板）：06G101-6（独立基础、条形基础、桩基承台）3.本图集适用手钢筋混凝土独立基础，条形基础、桩基承台的设计与施工。基础以上的结构可为非抗震和抗震设防烈度为6至9度地区的现浇混凝框架，剪力墙框架一剪力墙、框支剪力墙和排架结构，钢结构，混合结构和砌体结构。4.本图集电括现浇混凝土独立基础、条形基础、桩基承与度二类基础关联的基础连，地下框架梁的制图规则台以及
和标准构進详图两人部分内容。本图集不包括不规则特殊形状的独立
5.本图集的制图规则，既是设计者完成现浇混凝土独立基础、条形基础、桩基承台平法施工图的依据，也是施工、监理等人员准确理解和实施现浇混凝土独立基础、条形基础、桩基承台平法施工图的依据。
6.本图集的标准构造详图编入了目前国内常用的且较为成熟的构造做法，是设计，施工，监理等人员必须与平法施工图配套使用的正式设计文件。
7本图集标准构造详图的设计依据：D《混凝土结构设计规范》GB50010-2002：（2）《建筑地基基础设计规范》GB50007-2002：（3）《钢结构设计规范》GB50017-2003（4）《砌体结构设计规范》GB50003-2001：（5）《建筑抗震设计规范》GB50011-2001：（6）《建筑结构制图标准》GB/T50105-2001，8.本图集的制图规则和标准构造详图中未包括的构造详图，以及其他未尽事项，应在具体工程中由设计者另行设计。本图集所提供的“标准构造详图变更表”，是供设计者在具体工程设计中，当需要对本图集的标准构造详图作某些变更，在结构设计总说明中写明变更内容时参考使用。9.本图集除注明者外，尺寸以毫米为单位，标高以米为单位。
10提出本图集使用中的问题或者建议，请登陆中国建筑标准设计研究院网站，网址：httpa//chinabuilding.com.cn。业
动国心车店
总说明
图集号
审校际幼墙理校对刘其祥其律设计陈青来学页
06G101-6www.bzxz.net
第1章总则
第1.0.1条为了规范使用建筑结构施工图平面整体设计方法，保证按平法设计绘制的结构施工图全国统一，确保设计、施工质量，特制定本制图规则第1.0.2条本图集制图规则适用于混凝士独立基础，条形基础、基承台以及基础连梁和地下框架梁的施工图设计。
第1.0.3条当采用本制图规则时，除遵守本图集的规定外，还应符合国家现行有关标准，规范和规程的规定。第1.0.4条按平法设计绘制的基础结构施工图，应根据具体工程设计，按照各类基础构件的平法制图规则，在基础平面布置图上直接表示各类基础构件的平面位置、尺寸和配筋。对于复杂的工业与民用建筑，当需要时应增加模板，基坑、留洞和预埋件等平面图或必要的详图。第1.0.5条在平面布置图上表示独立基础、条形基础、桩基承台，以及基础连梁和地下框架架的尺寸和配筋，以平面注写方式为主，以截面注写方式为辅。第1.0.6条按平法设计绘制的独立基础，条形基础桩基承台，以及基础连梁和地下框架梁施工图应将所有的基础构件按本图集制图规则进行编号，编号中含有类型代号，其主要作用是指明所选用的标准构造详图：在标准构造详图上已按其所属构件类型注明了代号，以明确该详图与平法施工图中相同构件的互补关系，使两者结合构成完整的基础施工图设计。
第1.0.7条按平法设计绘制的独立基础、条形基础，机基承台施工图，应采用表格或其他方式注明基础底面基准标高，以及土0.000的绝对标高，
本图集应与国家建筑标准设计03G101-1及04G10I-3配合使用：在同一单项工程中，其结构层楼（地）面标高与结构层高和基础底面基准标高的确定必须统一，以保证地基与基础、柱与墙、梁、板、楼梯等构件按照统一的竖向定位关系进行标注。为施工方便，应将统一的结构层楼（地）面标高与结构层高和基础底面基准标高分别注写在基础，柱、墙、梁等名类构件的平法施工图中。
注：1.独立基础、条形基础底面标高为覆盖地基的基础垫层（色括防水层的顶面标高，性基承台底面标高为覆盖桩间土上表面的垫层（包括防水层）的顶面标高2.当具体工程的全部基础底面标高相同时，基础底面基准标高即为基础底面标高：当基础底面标高不同时，应取多数相同的底面标高为基础底面基准标高：对其他少数不同标高者，应按具体规则注明其与基准标高的相对正负尺寸3.结构层楼（地）面标高系指将建筑图中的各层楼（地）面标高扣除建筑面层及垫层做法厚度后的标高值。为方便施工，结构第一部分
制图规则
第1章总则
图集号
审楼陈幼淘校对刘其祥刘其祥设计陈青来军术066101-6
层号应与建筑楼层号对应一致，在特殊情况下，可以增加无对应建筑楼层号的结构层。例如，当普逾设置埋在土中的地下框架梁时，可将其作为一个结构层，地下框架梁的项部标高即为该结构层楼（地）面标高。
第，1.0.8条，为方便设计表达和施工识图，规定结构平面的坐标方向为：
1.当两向轴网正交布置时，图面从左至右为X向，从下至上为Y向：当轴网在某位置转向时，局部坐标方向顺轴网的转向角度做相应转动，转动后的坐标应加图示。2.当轴网向心布置时，切向为X向，径向为Y向，并应加图示。
3.对于平面布置比较复杂的区域，如轴网转折交界区域、向心布置的核心区域等，其平面坐标方向应由设计者另行规定并加图示。
第1.0.9条为了确保施工人员准确无误地按平法施工图进行施工，在具体工程的结构设计总说明中，应增加以下与平法施工图密切关的内容：
注明所选用平法标准图的图集号（如本图集号为06G101-6
以避免当图集升版后在施工中用错版本。间、注明采用平法设计的独立基础、条形基础、桩基承台所采用的混凝土强度等级和钢筋级别，以确定与其相关的受拉钢筋的最小错固长度及最小搭接长度等3当设置后浇带时，注明后浇带的位置，浇灌时间和后浇混凝土的强度等级以及配合比等特殊要求。R
4.注明构件所处的环境类别，例如，当环境类别为“二a”或二b”，对基础构件的混凝土保护层厚度有特殊要求时应子以说明。
5.当具体工程需要对本图集的标准构造详图作局部变更时，应注明变更的具体内容
6.当采用平法设计的具体工程有本图集未涵盖的特殊构造时，应在施工图中加以补充。第1.0.10条对受力钢筋的混凝土保护层厚度、钢筋搭接和锚固长度，除在结构施工图中另有注明者外，均应按本图集标准构造详图中的有关构造规定执行。香黑博印与
自单国美店
最不世食好中
同然问国风社教，共
寻业立旗黄s康
第一部分
制图规则
第1章总则
图集号
审核陈动婚一校对刘其祥财其辉设计陈青来保社06G101-6
第2章独立基础制图规则
第1节独立基础平法施工图的一般规定第2.1.1条独立基础平法施工图，有平面注写与截面注写两种表达方式，设计者可根据具体工程情况选择一种，或两种方式相结合进行独立基础的施工图设计。第2.1.2条当绘制独立基础平面布置图时，应将独立基础平面与基础所支承的柱一起绘制。当设置基础连梁时，可根据图面的疏密情况，将基础连梁与基础平面布置图一起绘制，或将基础连梁布置图单独绘制。第2.1.3条在独立基础平面布置图上应标注基础定位尺寸：当独立基础的柱中心线或杯口中心线与建筑轴线不重合时，应标注其偏心尺寸。编号相同且定位尺寸相同的基础，可仅选择一个进行标注。
第2节独立基础编号
第2.2.1条各种独立基础编号按表2.2.1规定。博
独立基础
独立基础
独立基础编号
基础底板
截面形状
1.单阶截面即为
平板独立基础。
2.坡形截面基础
底板可为四坡、三
坡、双坡及单坡。
设计时应注意：当为独立基础截面形状为坡形时，其坡面应采用能保证混凝土浇筑、振捣密实的较缓坡度：当采用较健坡度时，应要求施工采用在基础顶部坡面加模板等措施，以确保独立基础的坡面浇筑成型，振捣密实。RP
第3节独立基础的平面注写方式
第2.3.1条独立基础的平面注写方式，分为集中标注和原位标注两部分内容。
第2.3.2条普通独立基础和杯口独立基础的集中标注，系在基础平面图上集中引注：基础编号、截面竖向尺寸、第一部分
第2章独立基础制图规厕
图集号
制图规则
申核陈幼普代校对刘其祥划真祥设计陈青来术页
06G101-6
配筋三项必注内容，以及当基础底面标高与基础底面基准标高不同时的相对标高高差和必要的文字注解两项选注内容。素混凝土普通独立基础的集中标注，除无基础配筋内容外，其形式、内容与钢筋混凝土普通独立基础相同。独立基础集中标注的具体内容，规定如下：1.注写独立基础编号（必注内容），见表2.2.1。独立基础底板的截面形状通常有两种：(1）阶形截面编号加下标J，如DJxX、BJrxx：(2）坡形截面编号加下标“P”，如DJpxxBJpxx。2.注写独立基础截面竖向尺寸（必注内容）下面按普通独立基础和杯口独立基础分别进行说明。（1）普通独立基础：
注写hh/，具体标注为
1）当基础为阶形截面时，见示意图2.3.2-1：图2.3.2-1阶形截面普通独立基础竖向尺寸例：当阶形截面普通独立基础DJxx的坚向尺寸注写为300/300/400时，表示h-300、hz-300h-400，基础底板总厚度为1000
上例及图2.3.2-1为三阶：当为更多阶时，各阶尺寸自下而上用“”分隔顺写。
当基础为单阶时，其坚向尺寸仅为一个，且为基础总厚度，见示意图2.3.2-2
图23.2-2单阶普通独立基础竖向尺寸2）当基础为坡形截面时，注写为h/hz.见示意图2.3.2-3图2.3.2-3坡形裁面普通独立基础竖向尺寸第一部分
制图规则
第2章独立基础制图规则
图集号
审核陈幼播校对刘其祥国具设计陈青来术面
06G101-6
例：当坡形裁面普通独立基础DJPx的竖向尺寸注写为350/300时，表示h-350、h-300基础底板总厚度为650。
设计时应注意：当普通独立基础底板以上为现浇钢筋混凝土柱墩时，应结合柱墩构件设计进行表达，详见国家建筑标准设计04G101-3相关章节。
(2）杯口独立基础：
当基础为阶形截面时，其坚向尺寸分两组，一组表达杯口内另一组表达杯口外，两组尺寸以“，”号分隔，注写为：aolai，hh/..,其含义见示意图23.2-4、图2.3.2-5、图2.3.2-6和图2.3.2-7.其中杯口深度ao为柱插入杯口的尺寸加50mm。图2.3.2-4阶形截面杯口独立基础竖向尺寸（一）图2.3.2-5阶形截面杯口独立基础坚向尺寸（二）图2.32-6阶形截面高杯口独立基础坚向尺寸（一）第—部分
制图规则
第2章独立基础制图规则
审核陈幼婚代理校对刘其祥共辉设计陈青来术图集号
06G101-6
图2.3.2-7阶形截面高杯口独立基础整向尺寸（-）2）当基础为坡形截面时，注写为：aolaih/ha/h3其含义见示意图2.3.2-8和图2.3.2-9。-8玻形截面杯口独立基础竖向尺寸M用
图2.3.2-9坡形截面高杯口独立基础竖向尺寸3.注写独立基础配筋（必注内容）。（1）注写独立基础底板配筋。
普通独立基础和杯口独立基础的底部双向配筋注写规定如下：
1）以B代表各种独立基础底板的底部配筋。2)X向配筋以X打头、Y向配筋以Y打头注写：当两向配筋相同时，则以X&Y打头注写。当圆形独立基础采用双向正交配筋时，以X&Y打头注写：当采用放射状配筋时以Rs打头，先注写径向受力钢筋间第一部分
制图规则
第2章独立基础制图规则
申楼味幼墙多校对刘其祥网其辉设计陈青来图集号
06G101-6
