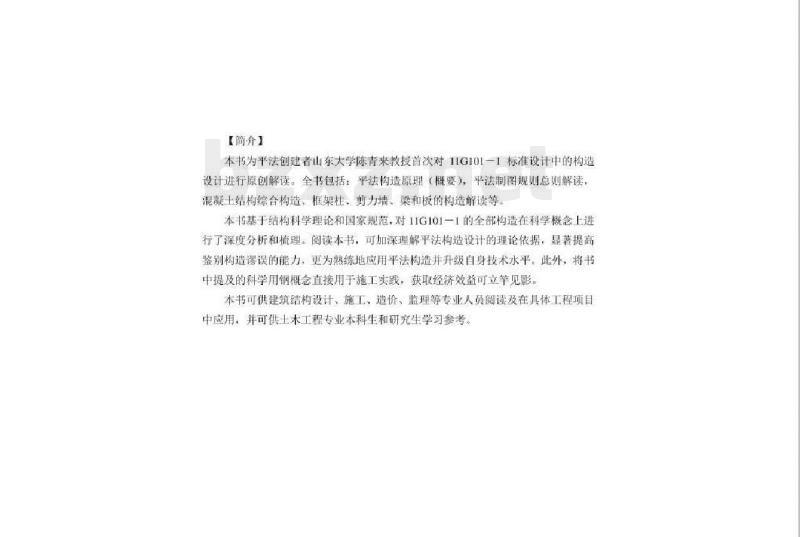

本书为平法创建者山东大学陈青来教授首次对11G101一1标准设计中的构造设计进行原创解读。全书包括：平法构造原理概要），平法制图规则总则解读混凝土结构综合构造，框架柱、剪力墙，梁和板的构造解读等。本书基于结构科学理论和国家规范，对11G101一1的全部构造在科学概念上进行了深度分析和梳理。阅读本书，可加深理解平法构造设计的理论依据，显著提高鉴别构造逻误的能力，更为熟练地应用平法构造并升级自身技术水平。此外，将书中提及的科学用钢概会直接用于施工实茂，获取经济效益可立竿见影。本书可供建筑结构设计，施工、造价，监理等专业人员阅读及在具体工程项目中应用，并可供土木工程专业本科生和研究生学习参考前言
“平法”是本书作者的科技成果“建筑结构平面整体设计方法”的简称。
平法成果1995年荣获山东省科技进步奖、1997年荣获建设部科技进步开由国豪科孕刻为：力力国家级科技成果重点推广计划》项目由建设部列为一九九六年科技成果重点推广项目。自1996年至2009年，作者陆续完成了G101系列平法建筑标准设计的全部创作。该系列于1999荣获建设部全国工程建设标准设计金奖，2008年荣获住建部全国优秀工程设计金奖，并在2009年荣获全国工程勘察设计行业国庆六十周年作用显著标准设计项日大奖。自1991年底首次推出平法，历经二十多年的持续研究和推广，平法已在全国建筑结构工程界全面普及。平法的成功推广与可持续发展，应当感谢结构界的众多专家学者和广大技术人员。

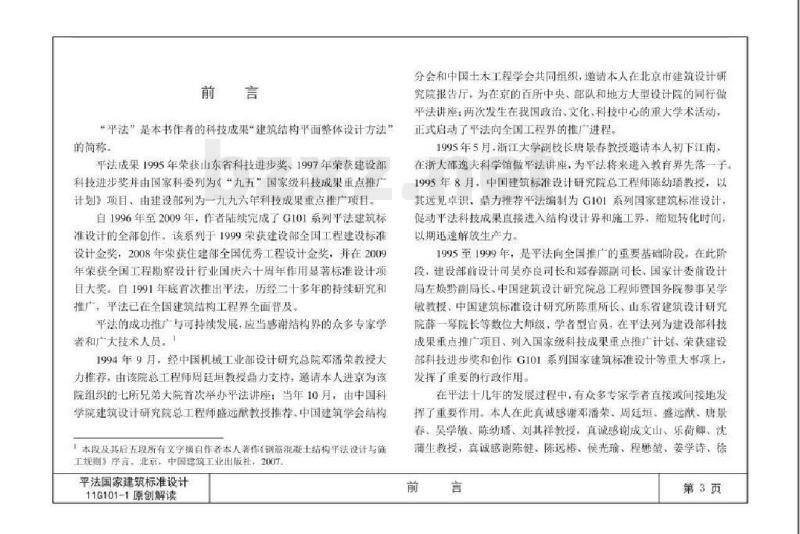

1994年9月：经中国机械工业部设计研究总院邓潘荣教授大力推荐，由该院总工程师周廷垣教授鼎力支持，邀请本人进京为该院组织的七所兄弟大院首次举办平法讲座：当年10月，由中国科学院建筑设计研究院总工程师盛远献教授推荐，中国建筑学会结构■本段及其后五段所有文字擒自作者本人著作钢筋混凝土结构平法设计与施工规测序言，北京，中国建筑工业出版社，200平法国家建筑标准设计
11G101-1原创解读
分会和中国土木工程学会共同组织，邀请本人在北京市建筑设计研报告厅·为在乐的自所中央部队和地方大型设生院的国行做平法讲座：两次发生在我国政治、文化，科技中心的重大学术活动，正式启动了平法向全国工程界的推广进程1995年5月，浙江大学副校长唐景春教授邀请本人初下江南，在浙人逸大科学馆做平法讲座，为平法将来进人教育界先落一子1995年8月中国建标准设计研分院程师际幼球款授以其远见卓识，鼎力推荐平法编制为G101系列国家建筑标准设计，促动平法科技成果直接进入结构设计界和施工界，缩短转化时间，以期迅速解放生产力。
1995至1999年，是平法向全国推广的重要基础阶段。在此阶段，建设部前设计司吴亦良司长和郑春源副司长，国家计委前设计局左焕黔副局长，中国建筑设计研究院总工程师暨国务院参事吴学敏教授、中国建筑标准设计研究所陈重所长、山东省建筑设计研究院薛一琴院长等数位大师级，学者型官员，在平法列为建设部科技成果重点推广项目、列入国家级科技成果重点推广计划、荣获建设部科技进步奖和创作G10I系列国家建筑标准设计等重大事项上，发挥了重要的行政作用。
在平法十几年的发展过程中，有众多专家学者直接或间接地发挥了重要作用。本人在此真诚感谢邓潘荣、周廷垣，盛远献、唐景春、昊学敏、陈幼璀、刘其祥教授，真诚感谢成文山、乐荷卿、沈蒲生教授，真诚感谢陈健，陈远椿、侯光瑜，程懋望、姜学诗、徐前
第3页

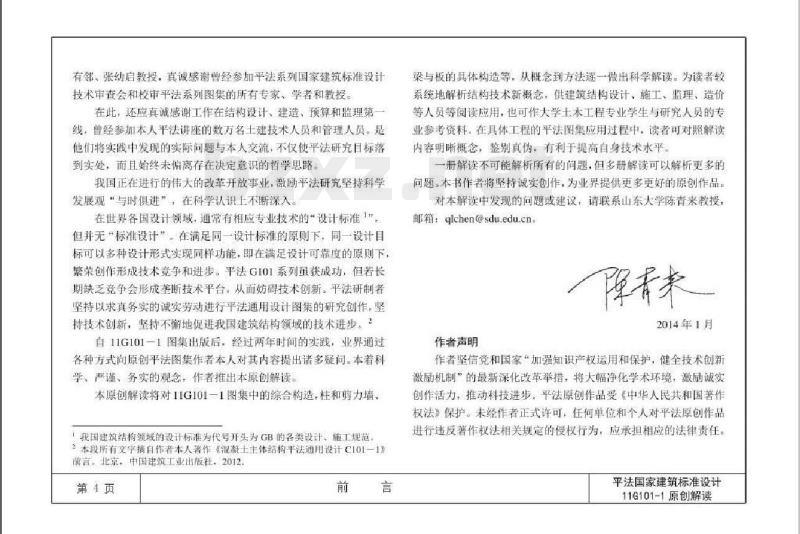

有邻，张幼启教授，真诚感谢曾经参加平法系列国家建筑标准设计技术审查会和校审平法系列图集的所有专家，学者和教授。在此，还应真诚感谢工作在结构设计、建造、预算和监理第一线，曾经参加本人平法讲座的数万名士建技术人员和管理人员。是他们将实践中发现的实际问题与本人交流?不仅使平法研究目标落到实处，而且始终未偏离存在决定意识的哲学思路。我国正在进行的伟大的改革开放事业，激励平法研究坚持科学发展观“与时俱进”在科学认识上不断深入。在世界各国设计领域，通常有相应专业技术的设计标准1”，但并无“标准设计。在满足同一设计标准的原则下，同一设计自标可以多种设计形式实现同样功能，即在满足设计可靠度的原则下，紧荣创作形成技术竞争和进步。平法G01系刻量获成功，但者长期缺乏竞争会形成垒断技术平台，从而妨碍技术创新。平法研制者坚持以求直务实的诚实劳动进行平法通用设计图集的研究创作，坚持技术创新，坚持不懈地促进我国建筑结构领域的技术进步。自11G101一1图集出版后，经过两年时间的实践，业界通过各种方式尚原创平法图集作者本人对其内容提出者子键间本科学，严谨、务实的观念，作者推出本原创解读。本原创解读将对11G101一1图集中的综合构造，柱和剪力墙，我国建筑结构领域的设计标准为代号开头为GB的各类设计，随工规范2本段所有文字摘自作者本人著作混凝土主体结构平法通用设计C101一1前言。北京。中国建筑工业出版社，2012第4页
梁与板的具体构造等，从概念到方法逐一做出科学解读。为读者较系统地解析结构技术新概念，供建筑结构设计，施工、监理、造价等人员等阅读应用，也可作大学土木工程专业学生与研究人员的专业参考资料。在具体工程的平法图集应用过程中，读者可对照解读内容明晰概念，鉴别真伪，有利于提高自身技术水平。一册解读不可能解析所有的问题，但多册解读可以解析更多的问题。本书作者将坚持诚实创作，为业界提供更多更好的原创作品对本解读中发现的问题或建议，请联系山东大学陈青来教授，邮箱：[email protected]
障有来
2014年1月
作者声明
作者坚信党和国家“加强知识产权运用和保护，健全技术创新激励机制”的最新深化改革举措，将大福净化学术环境，激励诚实创作活力·推动科技进步：平法原创作品受中华人民共和国著作权法》保护。未经作者正式许可，任何单位和个人对平法原创作品进行违反著作权法相关规定的侵权行为，应承担相应的法律责任。平法国家建筑标准设计
11G101-1原创解读
第1章平法构造原理（概要）
第2章平法制图规则总则解读
第1.0.11.0.2条解读
第1.0.3至1.0.5条解读，
第1.0.6至1.0.8条解读-
第1.0.9条解读
第1.0.10条解读
第3章综合构造解读
受拉钢筋基本错固长度（第53页）解读受拉钢筋基本错固长度、年：错固长度修正系数（第53页解读
混凝土结构的环境类别，混凝士保护层最小厚度平法国家建筑标准设计
11G101-1原创解读
（第54页）解读
纵向受力钢筋搭接区箍筋构造（第54页）解读纵向钢筋弯钧与机械锚固形式（第55页）解读纵向受拉钢筋绑扎搭接长度，纵向受拉钢筋搭接长度修正系数（第55页）解读
同一连接区段纵向受拉钢筋连接定文（第55页）解读-.--17封闭箍筋及拉筋弯钩构造（第56页）解读19
梁上部及梁下部，柱纵筋间距要求（第56页）解读20螺旋箍筋构造（第56页）解读
第4章框架柱构造解读·
抗震KZ纵向钢筋连接构造（第57页）解读地下室抗震KZ纵向钢筋连接构造与箍筋加密区范围（第58页）解读
抗震KZ边柱和角柱柱顶纵向钢筋构造（第59页）解读28目
第5页
抗震KZ中柱柱项纵向钢筋构造：抗震KZ变截面位置纵向钢筋构造（第60页）解读
抗囊KZ、QZ、LZ箍筋加密区范围，抗震QZ.LZ纵向钢筋构造（第61页）解读
框架柱和小墙肢箍筋加密区高度选用表（第62页）解读36框架柱和小墙肢箍筋加密区高度选用表（第62页）与非抗震KZ纵向钢筋连接构造（第63页）解读·.37非抗震KZ纵向钢筋连接构造（第63页）解读-非抗震KZ边柱和角柱柱顶纵向钢筋构造（第64页）解读
非抗震KZ中柱柱顶纵向钢筋构造，非抗震KZ柱变截面位置纵向钢筋构造（第65页）解读非抗震KZ、OZ、LZ箍筋构造，非抗震OZ、LZ纵向钢筋构造（第66页）解读
芯柱XZ配筋构造，矩形菲筋复合方式（第67页）解读
第5章剪力墙构造解读.
剪力墙水平钢筋构造（第68页）解读：第6页
剪力墙水平钢筋构造（第69页）解读.剪力墙竖向钢筋构造（第70页）解读约束边缘构件YBZ构造（第71页）解读剪力墙水平钢筋计入约束边缘构件体积配箍率的构造微法（第72页）解读：
枸造边缘构件GBZ、扶壁桂FBZ、非边缘暗桂AZ构造剪力墙边缘构件纵向钢筋连接构造，剪力墙上起约束边缘构件纵筋构造（第73页）解读连梁LL配筋构造，连架、暗梁和边框梁侧面纵筋和拉筋构造（第74页）解读：
剪力墙BKL或AL与LL重叠时配筋构造（第75页）解读：
连梁交叉斜筋配筋LL（IX）、连梁集中对角斜筋配筋LL（DX）连梁对角暗撑配筋LL（JC）构造（第76页解读
地下室外墙DWO钢筋构造（第77页）解读剪力墙洞口补强构造（第78页）解读第6章梁构造解读
平法国家建筑标准设计
11G101-1原创解读
梁构造特征提要
抗震楼层框架梁KL纵向钢筋构造（第79页）解读...76抗震屋面框架梁WKL纵向钢筋构造（第80页）解读...*.79非抗震楼层框架梁KL纵向钢筋构造（第81页）解读·…··81非抗震屋面框架梁WKL纵向钢筋构造（第82页）解读·-83框架梁水平，坚向加构造（第83页）解读+KL.WKL中间支座纵向钢筋构造（第84页）解读.非抗震框架梁KL、WKL箍筋构造，抗震框架梁KL、WKL箍施加密区构造，梁与方柱斜交或与圆柱相交时箍筋起始位置（第85页）解读：非框架梁配筋构造，主次架斜交箍筋构造（第86页）解读
不伸入支座的梁下部纵向钢筋断点位置，附加箍筋位置附加吊筋构造，梁侧面纵向构造筋和拉筋（第87页）解读
非框架梁工中间支座纵向钢筋构造，水平折梁、竖向折粱钢筋构造（第88页）
解读·
纯悬挑梁XL及各类的悬挑端配筛构造（第89页）解读
平法国家建筑标准设计
11G101-1原创解读www.bzxz.net
KZZ、KZL配筋构造（第90页）解读井字梁JZL配筋构造（第9I页）解读第7章板构造解读
有梁楼盖楼（屋）面板配筋构造（第92页）解读·有梁楼美不等跨板上部贯通纵筋连接构造第93页）解读.
单（双）向板配筋示意，纵向钢筋非接触搭接构造（第94页）解读-.
悬挑板XB钢筋构造，无支撑板端部封边构造，折板配筋构造（第95页）解读.
无梁楼盖柱上板带ZSB与跨中板带KZB纵向钢筋构造（第9%页）解读
板带端支座纵向钢筋构造，板带悬挑端织向钢筋构造，桂上板带暗梁钢筋构造（第97页）解读板后浇带HJD钢筋构造，墙后浇带HJD钢筋构造，梁后浇带HJD钢筋构造（第98页）解读：板如胶JY构造，局部升降板SIB构造（一）（第99页）解读
第7页
板加胶JY构造，局部升降板SJB构造（一）（第99页）局部升降板SJB构造（二）（第100页）解读.板开洞BD与洞边加强钢筋构造一（洞边无集中荷载）（第101页）解读：
授开洞BD与润边加强钢筋构造二（洞边无集中荷载）第102页）解读
悬挑板阳角放射筋Ces构造（第103页）解读.119
板开洞BD与润边加强钢筋构造一，二（洞边无集中荷载），悬挑板阳角放射筋Ces构造（第101~103页）解读·..-.-..·124板内纵筋加强带JQD、板翻边FB、悬挑板阴角构造第104页）解读.
.....125
柱帽Zma、Zmb、ZmcZmb构造（第105页）解读.+---126抗冲切箍筋Rh构造、抗冲切弯起筋Rb构造（第106页）解读
板内纵筋加强带JOD、板翻边FB、是排板阴角构造柱帽Zma、Zmb、Zmc、Zmb构造，抗冲切箍筋Rh、-127
抗冲切起筋Rb构造（第104-106页>解读.128第8页
平法国家建筑标准设计
11G101-1原创解读
【概要】
第1章平法构造原理
1.1在混凝土结构基本原理中：对具体构件均有特定的构造要求，如分别对基础、柱，墙，梁，板等的构造要求：这些针对特定构件的构造要求，反映的是构造的个性，个性即特殊性。不同种类的构件，在构造上有不同的个性：但所有种类的构件背定具有构造土的共性，共性即普遍性。哲学原理告诉我们，共性寓于个性之中，普追性于特殊性之中。揭示构造的普遍性即共性，是构造原理的基本功能。
构造设计的基本属性为构造规则，构造规则应符合构造原则，构造原则应待合构造规律，构造规律即构造的普遍性，暂学认识论与方法论提示我们，研究问题应从普遍性观察，入手，才可准确探求其特殊性。解释构造的普遍属性，为构造原理的专项功能。构造原理将揭示构造规律，构造规律将科学指导构件的构造方式，以此科学方式，可免在无理论指导下形成的各类构造要求之间因其“各自为政”而产生的技术矛盾。1.2当前通行的混凝土结构基本原理，为“构件设计原理”平法国家建筑标准设计
11G101-1原创解读
第1章平法构造原理
再加“构造要求：而针对具体构件的构造要求，明显缺少反映构造规律的理论支撑。由于构造原理缺位，导致构造要求无系统性，使现行混凝主“结构基本原理”更像是“构件基本原理”。在现行结构规范中，也可观察到在无构造原理指导的构造要求之间产生的矛盾。例如，纵筋机械错固的构造要求为错固长度取基本锚固长度的60%：但框架梁纵筋在柱中的机械错固却变为取基本铺固长度的40%。且诸如此类明显的逻辑牙盾并非个例。无构造原理指导，导致无构造规律可循：无构造规律可循，使本来比构件计算方法相对简单的构造方式，反而变成业界难点。1.3平法设计与施工规则包括各种结构体系中各类构件的构造设计，面一个覆盖全部结构构件的体系若无构造原理指导，则无法担此重任。显然，构造原理必然成为平法研究的重要课题之一。平法从整体视角观察、分析客美构构造中普遇具有的构造不质，发现构造规律，最终形成平法构造原理。应用平法构造原理，平法成功完成原创GI01系列国家建筑标准设计，并继续指导C101系列平法通用设计的创作。平法构造原理自1992年起在长达20余年的时间里不断研，发展，完善，在全国范围已成功经受了十几万项工程建设的实践检验。由作者本人创作的平法G101系列国家建筑标准设计，于2009年10月荣获“全国工程勘察设计行业国庆六十周年作用显茗标准设计项日大奖”（获奖名次位于全国共10项大奖首位）
4结构电构件组成构件的有连接构成构件链：构件的支承顺序，是形成构件链的依据。例如“基础柱一梁→板”，“框架柱→框架梁（主梁）→非框架梁（次梁）”等构件链，既体现了构件的支承顺序，支反映了构件的有序关联。两构件的关联部位，称为节点构造：关联部位以外的构造，称为本体构造。节点构造与本体构造，构成两大构造分类。1.5节点构造，关系到节点主体与节点客体。当两构件的支承与被支承关系确定且固定时，支承构件为节点主体，被支承构件为节点客体：当两构件的支承与被支承关系不确定或不固定时，若联合承载荷载则互为节点主体，若分别承载荷载则互为节点客体。例如：基础支承柱，基础为节点主体，柱为节点客体：柱支承梁，柱为节点主体，梁为节点客体：梁支承板，梁为节点主体，板为节点客体
在明确构件连接部位的节点主体与客体之后，在外形上还可划分“宽主体，宽客体，等宽度，单侧相平”等不同节点。两构件的连接区域归属节点主体构件。节点的混凝土强度等级与节点主体构件相同：节点主体构件的纵筋与箍筋，必须贯通节点设置。当节点不具备主体构件级筋需要的贯通条件（如变截面）时，纵筋可在无法贯通的节点部贷连接，但不居在节点部位错固，节点客体构件的级筋可在节点锚固或贯通节点：当错固时，具铺固形式按实际受力需求，可分为刚性错固与平刚性错固，第2页
第1章平法构造原理
节点客体构佳与节点主体可网连接，电可平性连接：马人刚性连接时（如柱与基础、框架梁与框架柱等刚性节点），节点客体纵筋应足强度错固：当为半刚性连接时（如主次梁节点），则可非足强度锚固，且符合受力需求的两种错固，均为可靠锚固。关于互为主体节点（如井字架交义点等）和互为客体节点（独立基础与条形基础相连接部位等），构造原理有相应的构造原则。美于宽主体节点宽客体节点，等宽度节点，单侧相平节点等构造原理有相应的构造原则，
1.7根据结构构件是否具有独立承载荷载的功能，可分为“独立构件”与“非独立构件”。剪力墙结构普遍存在“非独立构件”。如暗梁、边框梁、暗柱、扶壁柱、瑞柱、框支梁等，这类构件本体与剪力墙一体成形，无独立承载荷载的功能。非独立构件的实质，为满足剪力增不同部位的特殊受力需求而设置的特殊加强构造构造原理将非独立构件作为加强构造的概念，可避免将本体普通构造与本体加强构造的钢筋连接（如增身与暗柱的水平筋连接），误按节点构造方式处理。1.8上述平法构造原理概要，简略勾画出平法系统在构造设计方面的技术路线。具体的构造规则和所涉及的构造原则，将在后续章节中结合具体构造详图进行解读。关于平法构造原理较详尽的研究分析，详见作者其他相关著作。概要
平法国家建筑标准设计
11G101-1原创解读
第2章平法制图规则总则解读
【原文】
1.0.1为了规范使用建筑结构施工图平面整体设计方法，保证接平法设计绘制的结构施工图实现全国统一，确保设计，施工质量，特制定本制图规则。
【解读】
该条文宇与原创03G101-1第1.0.1条相同：但应注意，“规范使用”平法并非要求必须采用平法。平法是推荐性的设计表达规则和构造设计规则，是技术方法类的科研成果，平法在涉及结构可靠度的构造设计上，跟所有单项工程设计一样均应满足设计标准（即规范，规程）的要求，但平法的作用：系令选用者的设计表达和施工操作规则化以提高工作效率及方便质量拉制，但平法不是具有强制作用的设计标准：显然，不了解一结构可靠度是结构可萃性的概率度量，结构可靠性是结构安全性、适用性，耐久性的总称，
？在市场经济技术领域只有-设计标准“（指规范和规程），并无“标准设计建筑标准设计是计划经济时期的产物，与市场经济环境存在不盾：量然标准平法国家建筑标准设计
11G101-1原创解读
第2章平法制图规则总则解读
平法的理论实质，将技术规则误作技术标准，是不科学的。平法是有自身理论支撑的完整的方法系统，“规范使用”平法的正面意义还在于希望对平法未做研究的部门或个人，勿随意对平法做简单复制和边际改动，以免割裂平法系统的科学完整性。【原文】
1.0.2本图集制图规则适用于基础项面以上各种现浇混凝土结构的框架，剪力墙，梁板（有梁楼盖和无梁楼盖）等构件的结构施工图设计。楼板部分也适用于砌体结构。【解读】
11G101-1的内客，绝大部分源自03G101-1（主体结构）和04G101-4（楼面板和屋面板），部分源自08G101-5（箱形基础和地下室结构）
原创平法G101系列标准设计未将楼板和地下室结构收入03G101-1中的依据：
1，混凝土主体结构在概念上，通常撑地上部分广义的结构框架，不包括接板和地下室结构：2、楼板通常不进行抗宸计算，也不采用抗震构造（转换层位置的楼板除外）
设计在过渡时期对平法推广有积极作用，但其计划经济的基因易使平法形成技术华断，如此会压制竞争妨碍创新，因此无可持续科学发展前景。第1.011.0.2条解读
