【03G363】 多层砖房钢筋混凝土构造柱抗震节点详图

多层砖房钢筋混凝土构造柱抗震节点详图

批准部门：中华人民共和国建设部、中国建筑科学研究院
主编单位：中国建筑标准设计研究所
实行日期：二〇〇三年二月十五日
批准文号：建质[2003]17号
统一编号：GJBT-614
图集号：03G363

目录
1. 总说明
2. 构造柱立面示意图
3. 加强构造柱示意图
4. 构造柱间距示意图
5. 构造柱的截面尺寸和截面配筋图
6. 构造柱的拉结筋（包括：外墙转角、内墙转角、丁字墙、十字墙、一字墙、外墙尽端较短墙垛、内墙阳角较短墙垛等节点）
7. 构造柱根部的锚固（包括：锚入基础墙做法、与混凝土基础连接、有基础圈梁时的锚固等节点）
8. 构造柱与进深梁的连接（包括：预制梁、现浇梁、预制梁现浇接头、叠合梁及其内外侧连接等）
9. 构造柱与圈梁的连接
10. 构造柱与楼盖圈梁的连接（包括角柱与边柱）
11. 构造柱与现浇楼板的连接（包括角柱与边柱）
12. 其他节点（包括：内走廊图梁局部加强节点、构造柱与女儿墙连接、构造柱顶部与圈梁连接、构造柱与现浇板带连接等）
13. 构造柱布置示例（包括：住宅楼、大开间住宅楼、内廊式办公楼、外廊式办公楼、中小学教学楼等）

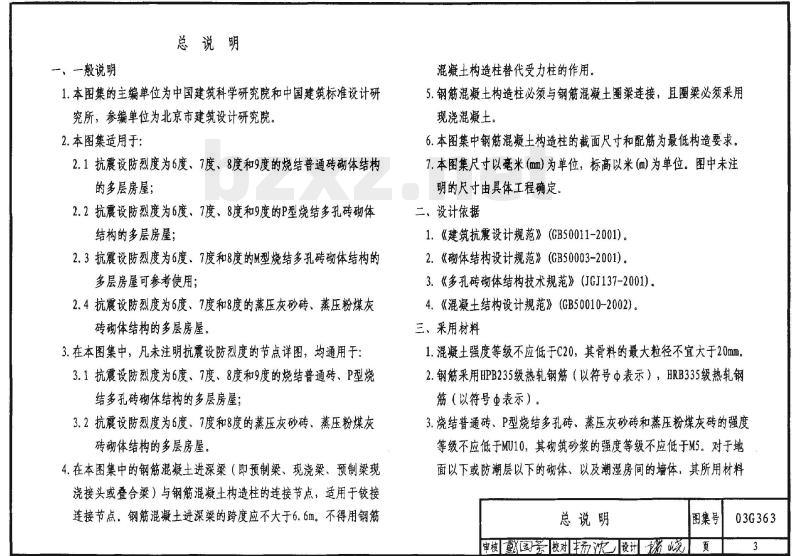

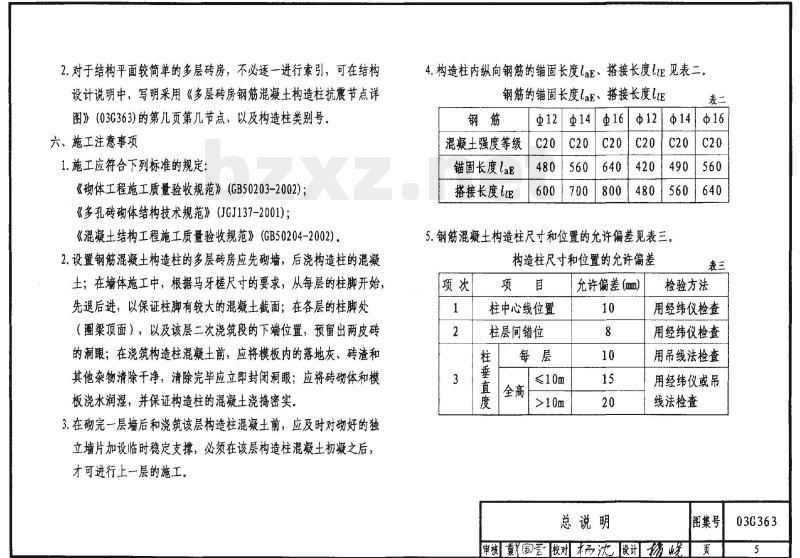

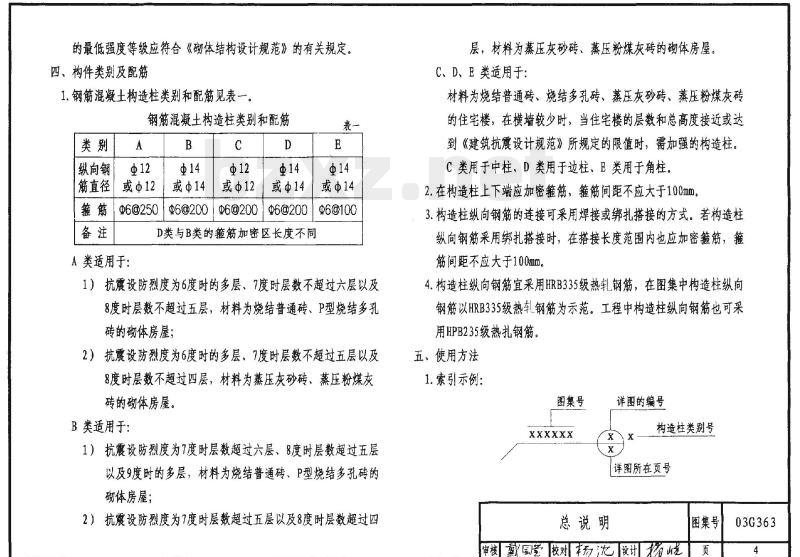

一、一般说明
1. 本图集的主编单位为中国建筑科学研究院和中国建筑标准设计研究所，参编单位为北京市建筑设计研究院。
2. 本图集适用于：
2.1 抗震设防烈度为6度、7度、8度和9度的烧结普通砖砌体结构的多层房屋；
2.2 抗震设防烈度为6度、7度、8度和9度的P型烧结多孔砖砌体结构的多层房屋；
2.3 抗震设防烈度为6度、7度和8度的M型烧结多孔砖砌体结构的多层房屋。
可参考使用：
2.4 抗震设防烈度为6度、7度和8度的蒸压灰砂砖、蒸压粉煤灰砖砌体结构的多层房屋。
3. 在本图集中，凡未注明抗震设防烈度的节点详图，均通用于：
3.1 抗震设防烈度为6度、7度、8度和9度的烧结普通砖、P型烧结多孔砖砌体结构的多层房屋；
3.2 抗震设防烈度为6度、7度和8度的蒸压灰砂砖、蒸压粉煤灰砖砌体结构的多层房屋。
4. 在本图集中的钢筋混凝土进深梁（即预制梁、现浇梁、预制梁现浇接头或叠合梁）与钢筋混凝土构造柱的连接节点，适用于铰接连接节点。钢筋混凝土进深梁的跨度应不大于6.6m。不得用钢筋混凝土构造柱替代受力柱的作用。
5. 钢筋混凝土构造柱必须与钢筋混凝土圈梁连接，且圈梁必须采用现浇混凝土。
6. 本图集中钢筋混凝土构造柱的截面尺寸和配筋为最低构造要求。
7. 本图集尺寸以毫米(mm)为单位，标高以米(m)为单位。图中未注明的尺寸由具体工程确定。

二、设计依据
1. 《建筑抗震设计规范》（GB50011-2001）。
2. 《砌体结构设计规范》（GB50003-2001）。
3. 《多孔砖砌体结构技术规范》（JGJ137-2001）。
4. 《混凝土结构设计规范》（GB50010-2002）。
