【05G613】 混凝土小型空心砌块墙体结构构造

国家建筑标准设计图集
混凝土小型空心砌块墙体结构构造设计

图集号：05G613
批准文号：建质〔2005〕118号
统一编号：GJBT-870
实行日期：2005年9月1日
批准部门：中华人民共和国建设部
主编单位：中国建筑标准设计研究院
设计单位：总参三部设计研究所

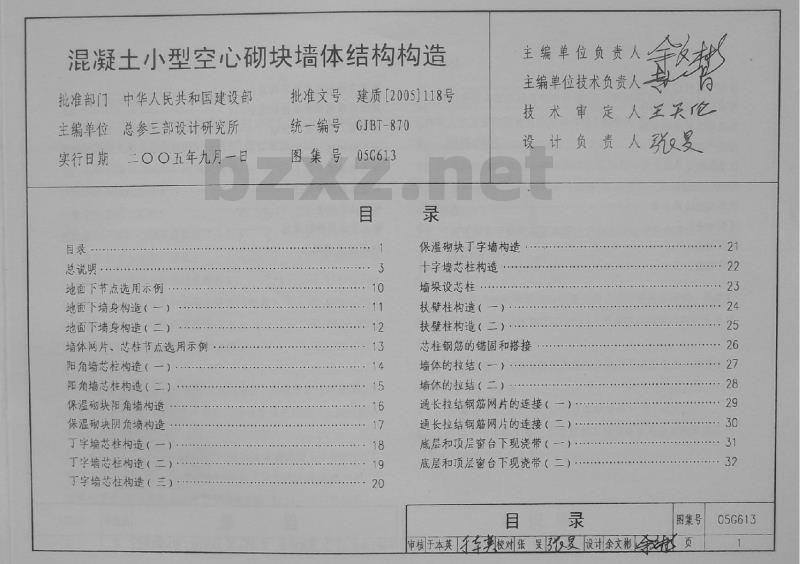

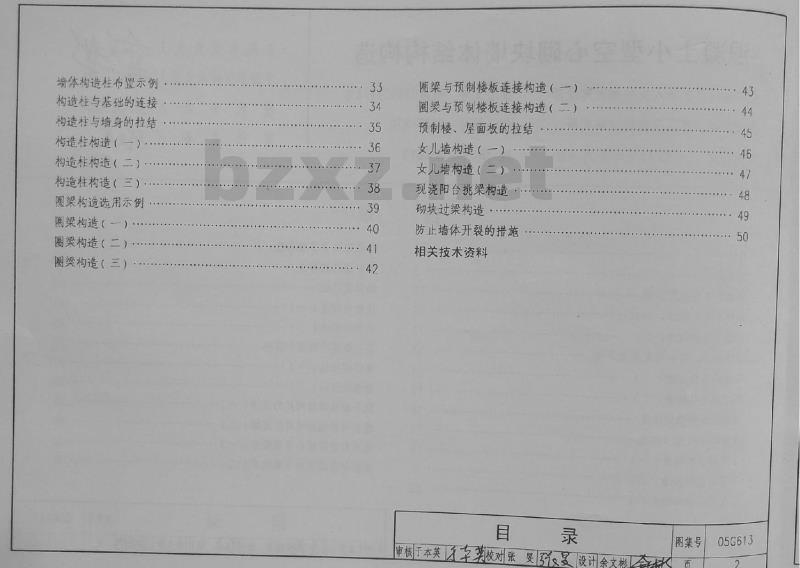

目录
- 总说明
- 地面下节点选用示例
- 地面下墙身构造（一）
- 地面下墙身构造（二）
- 墙体网片、芯柱节点选用示例
- 阳角墙芯柱构造（一）
- 阳角墙芯柱构造（二）
- 保温砌块阳角墙构造
- 保温砌块阴角墙构造
- 丁字墙芯柱构造（一）
- 丁字墙芯柱构造（二）
- 丁字墙芯柱构造（三）
- 保温砌块丁字墙构造
- 十字墙芯柱构造
- 墙垛设芯柱
- 扶壁柱构造（一）
- 扶壁柱构造（二）
- 芯柱钢筋的锚固和搭接
- 墙体的拉结（一）
- 墙体的拉结（二）
- 通长拉结钢筋网片的连接（一）
- 通长拉结钢筋网片的连接（二）
- 底层和顶层窗台下现浇带（一）
- 底层和顶层窗台下现浇带（二）
- 墙体构造柱布置示例
- 构造柱与基础的连接
- 构造柱与墙身的拉结
- 构造柱构造（一）
- 构造柱构造（二）
- 构造柱构造（三）
- 圈梁构造选用示例
- 圈梁构造（一）
- 圈梁构造（二）
- 圈梁构造（三）
- 圈梁与预制楼板连接构造（一）
- 圈梁与预制楼板连接构造（二）
- 预制楼、屋面板的拉结
- 女儿墙构造（一）
- 女儿墙构造（二）
- 现浇阳台挑梁构造
- 砌块过梁构造
- 防止墙体开裂的措施
- 相关技术资料

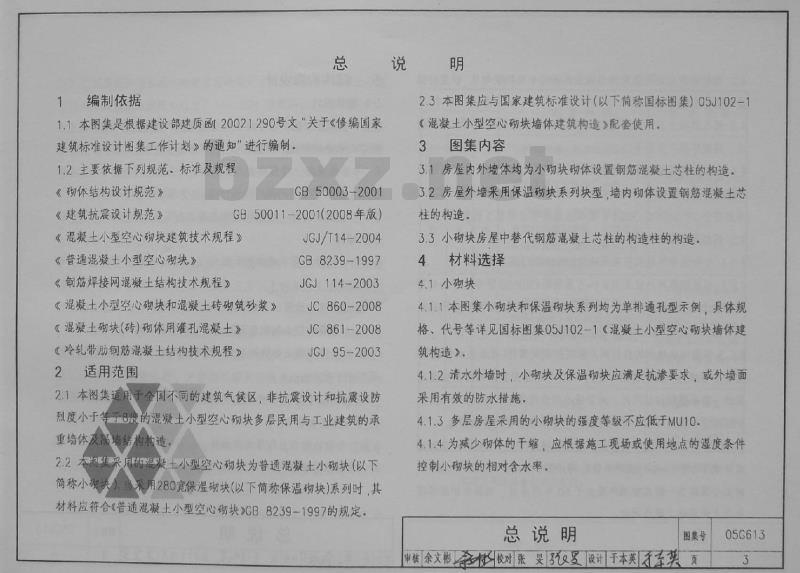

总说明

1 编制依据
1.1 本图集是根据建设部建质函〔2002〕290号文“关于《修编国家建筑标准设计图集工作计划》的通知”进行编制的。
1.2 主要依据下列规范、标准及规程：
- 《混凝土结构设计规范》
- 《建筑抗震设计规范》GB 50011-2001（2008年版）
- GB 50003-2001
- 《混凝土小型空心砌块建筑技术规程》JGJ/T 14-2004
- 《普通混凝土小型空心砌块》GB 8239-1997
- 《钢筋焊接网混凝土结构技术规程》JGJ 114-2003
- 《混凝土小型空心砌块和混凝土砖砌筑砂浆》JC 860-2008
- 《混凝土砌块（砖）砌体用灌孔混凝土》JC 861-2008
- 《冷轧带肋钢筋混凝土结构技术规程》JGJ 95-2003
1.3 本图集应与国家建筑标准设计图集 05J102-1《混凝土小型空心砌块墙体建筑构造》配套使用。

2 适用范围
2.1 本图集适用于全国不同的建筑气候区，非抗震设计和抗震设防烈度小于等于 8 度的混凝土小型空心砌块多层民用与工业建筑的承重墙体及隔墙构造。
2.2 本图集采用的混凝土小型空心砌块为普通混凝土小型空心砌块（以下简称小砌块）。采用 280 宽保温砌块（以下简称保温砌块）系列时，其材料应符合《普通混凝土小型空心砌块》GB 8239-1997 的规定，并配套使用《混凝土小型空心砌块墙体建筑构造》。

3 图集内容
3.1 房屋内外墙体均为小砌块砌体设置钢筋混凝土芯柱的构造。
3.2 房屋外墙采用保温砌块系列块型墙内砌体设置钢筋混凝土芯柱的构造。
3.3 小砌块房屋中替代钢筋混凝土芯柱的构造柱的构造。

4 材料选择
4.1 小砌块
4.1.1 本图集小砌块和保温砌块系列均为单排通孔型示例，具体规格、代号等详见国标图集 05J102-1《混凝土小型空心砌块墙体建筑构造》。
4.1.2 清水外墙时，小砌块及保温砌块应满足抗渗要求，或外墙面采用有效的防水措施。
4.1.3 多层房屋采用的小砌块的强度等级不应低于 M7.5（或 MU10）。
4.1.4 为减少砌体的干缩，应根据施工现场或使用地点的湿度条件控制小砌块的相对含水率。

4.2 砌筑砂浆
4.2.1 砌筑砂浆应采用粘聚性和保水性好的专用砂浆，砂浆的强度等级不宜低于 M7.5。
