【04G362】 钢筋混凝土结构预埋件

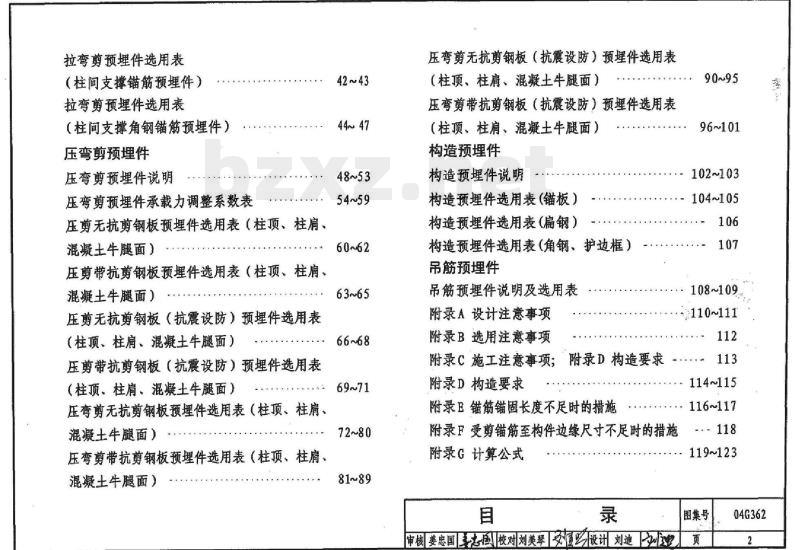

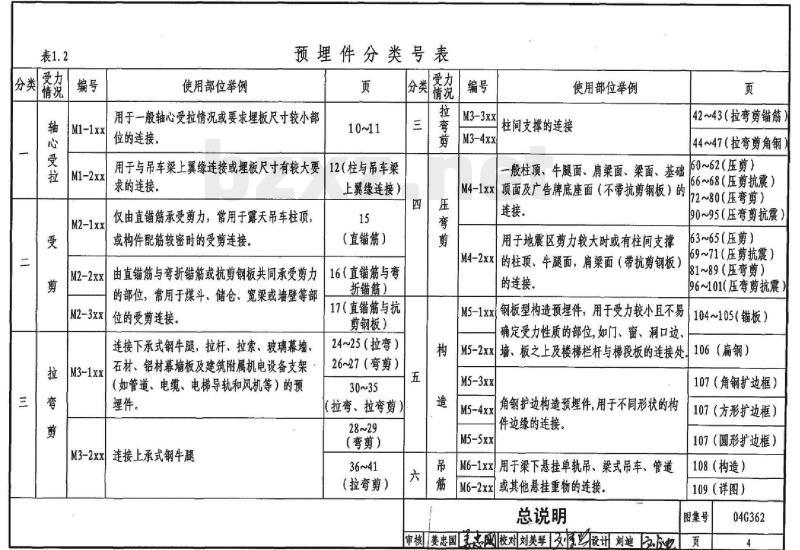

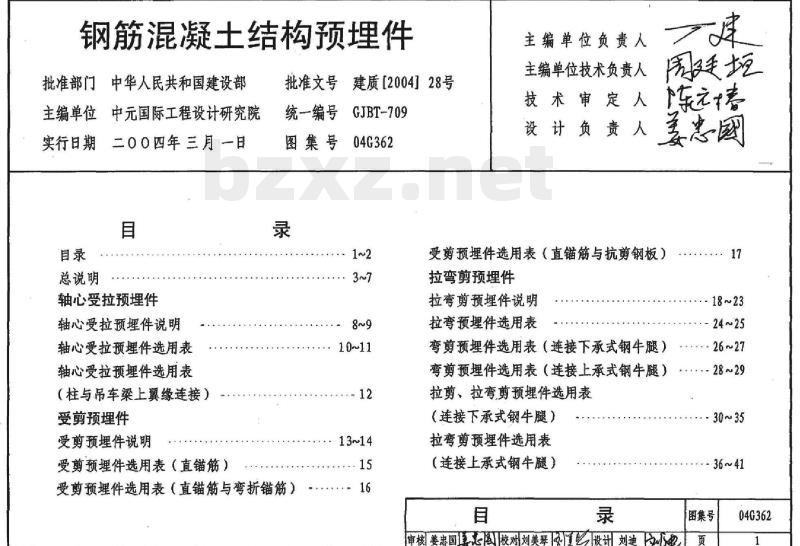

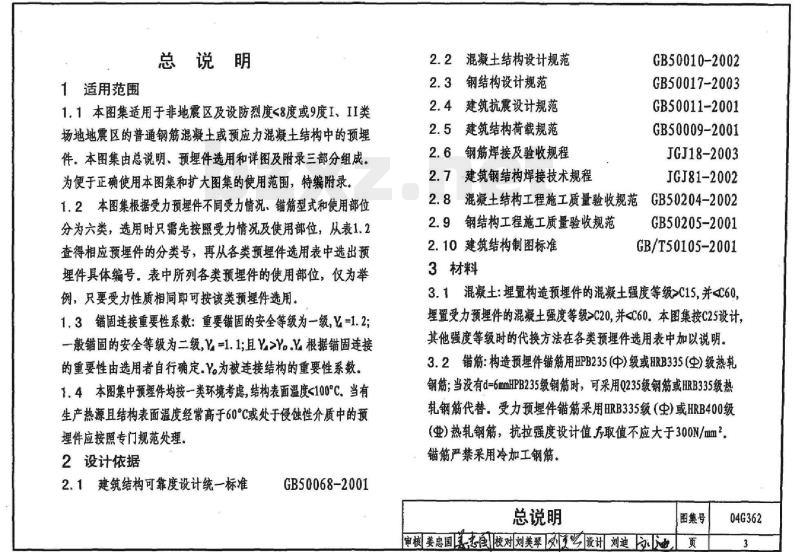

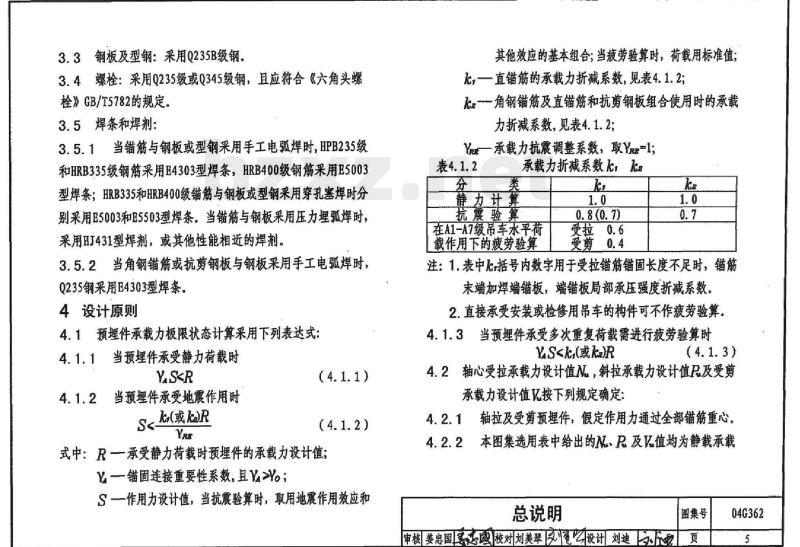

钢筋混凝土结构预埋件 批准部门：中华人民共和国建设部 主编单位：中元国际工程设计研究院 实行日期：2004年3月1日 批准文号：建质[2004]28号 统一编号：GJBT-709 图集号：04G362 目录 总说明 轴心受拉预埋件（说明、选用表） 受剪预埋件（说明、选用表） 拉弯剪预埋件（说明、选用表） 压弯剪预埋件（说明、选用表） 构造预埋件（说明、选用表） 吊筋预埋件（说明及选用表） 附录A-G 1 适用范围 1.1 本图集适用于非地震区及设防烈度<8度或9度I、II类场地地震区的普通钢筋混凝土或预应力混凝土结构中的预埋件。本图集由总说明、预埋件选用和详图及附录三部分组成。为便于正确使用本图集和扩大图集的使用范围，特编附录。 1.2 本图集根据受力预埋件不同受力情况、锚筋型式和使用部位分为六类，选用时只需先按照受力情况及使用部位，从表1.2查得相应预埋件的分类号，再从各类预埋件选用表中选出预埋件具体编号。表中所列各类预埋件的使用部位仅为举例，只要受力性质相同即可按该类预埋件选用。 1.3 锚固连接重要性系数：重要锚固的安全等级为一级，$gamma$=1.2；一般锚固的安全等级为二级，$gamma$=1.1；且$gamma > gamma_0$。$gamma$根据锚固连接的重要性由选用者自行确定。$gamma_0$为被连接结构的重要性系数。 1.4 本图集中预埋件均按一类环境考虑，结构表面温度<100°C。当有生产热源且结构表面温度经常高于60°C或处于侵蚀性介质中的预埋件应按照专门规范处理。 2 设计依据 2.1 建筑结构可靠度设计统一标准 GB50068-2001 2.2 混凝土结构设计规范 GB50010-2002 2.3 钢结构设计规范 GB50017-2003 2.4 建筑抗震设计规范 GB50011-2001 2.5 建筑结构荷载规范 GB50009-2001 2.6 钢筋焊接及验收规程 JGJ18-2003 2.7 建筑钢结构焊接技术规程 JGJ81-2002 2.8 混凝土结构工程施工质量验收规范 GB50204-2002 2.9 钢结构工程施工质量验收规范 GB50205-2001 2.10 建筑结构制图标准 GB/T50105-2001 3 材料
