【07K506】 多联式空调机系统设计与施工安装

目 录

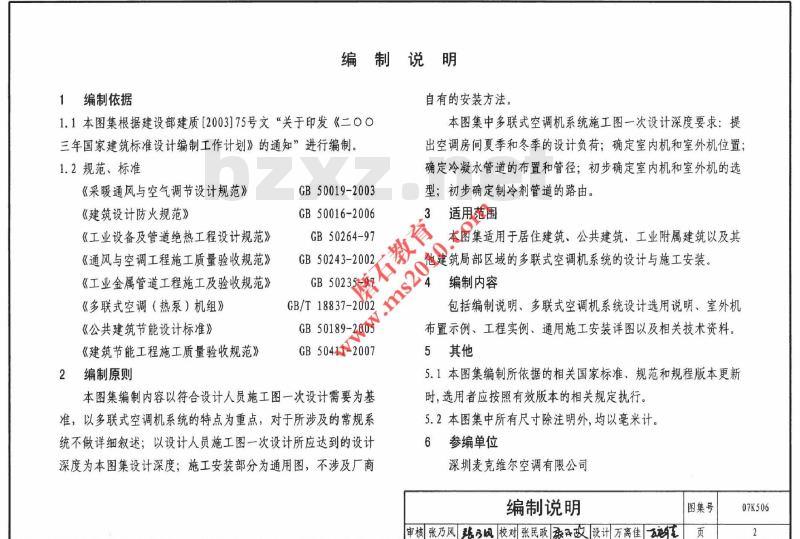

编制说明

1 编制依据

1. 本图集根据建设部建质 [2003]75号文“关于印发《二〇〇三年国家建筑标准设计编制工作计划》的通知”进行编制。
2. 规范、标准

2 编制原则

本图集编制内容以符合设计人员施工图一次设计需要为基准，以多联式空调机系统的特点为重点，对于所涉及的常规系统不做详细叙述；以设计人员施工图一次设计所应达到的设计深度为本图集设计深度；施工安装部分为通用图，不涉及厂商自有的安装方法。

设计选用说明

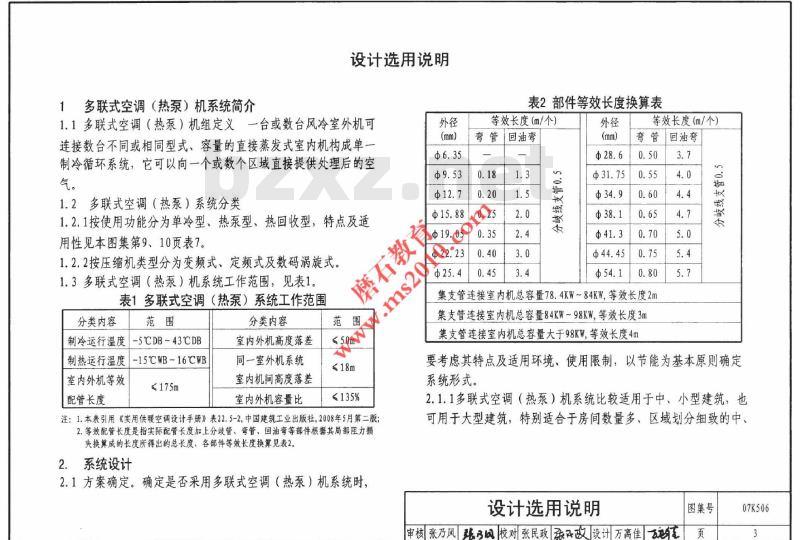

1 多联式空调（热泵）机系统简介

1.1 多联式空调（热泵）机组定义 一台或数台风冷室外机可连接数台不同或相同型式、容量的直接蒸发式室内机构成单一制冷循环系统，它可以向一个或数个区域直接提供处理后的空气。

1.2 多联式空调（热泵）系统分类

1.2.1 按使用功能分为单冷型、热泵型、热回收型，特点及适用性见本图集第9、10页表7.

1.2.2 按压缩机类型分为变频式、定频式及数码涡旋式。

1.3 多联式空调（热泵）机系统工作范围，见表1。

注：1. 本表引用《实用供暖空调设计手册》表22.5-2，中国建筑工业出版社，2008年5月第二版；
2. 等效配管长度是指实际配管长度加上分歧管、弯管、回油弯等部件根据其局部阻力损失换算成的长度所得出的总长度。各部件等效长度换算见表2。

要考虑其特点及适用环境、使用限制，以节能为基本原则确定系统形式。

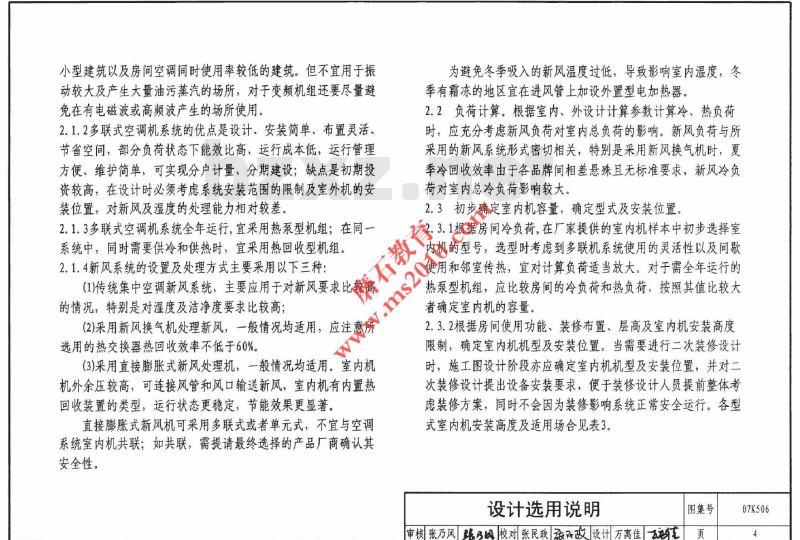

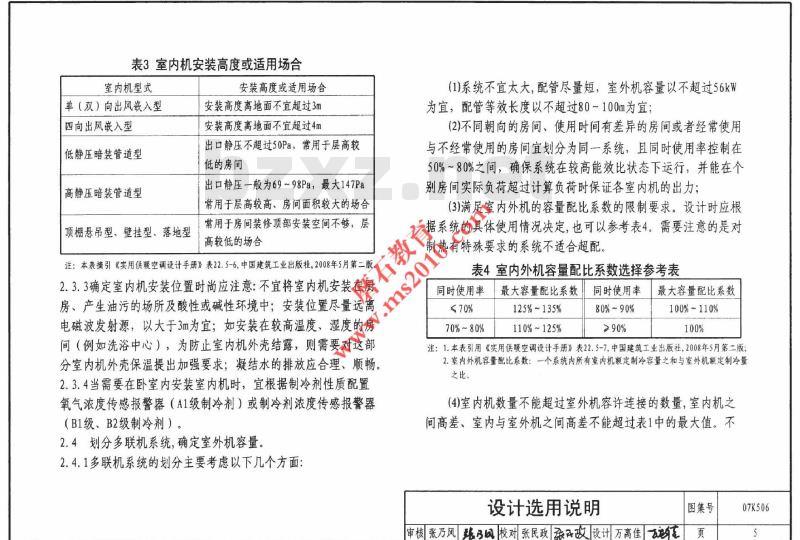

2.1.1多联式空调（热泵）机系统比较适用于中、小型建筑，也可用于大型建筑，特别适合于房间数量多，区域划分细致的中、

2. 系统设计

2.1 方案确定。确定是否采用多联式空调（热泵）机系统时,
