【04G321】 钢筋混凝土连系梁

钢筋混凝土连系梁

目 录

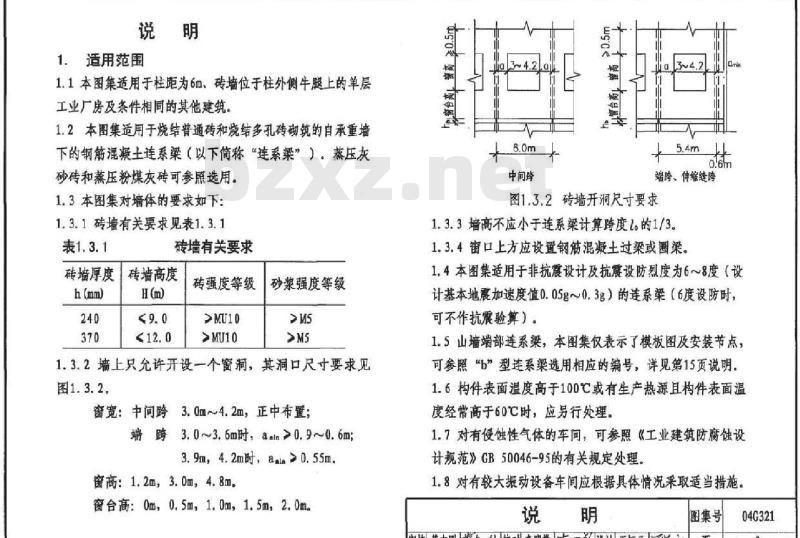

说 明

1. 适用范围

1.1 本图集适用于柱距为6m、砖墙位于柱外侧牛腿上的单层工业厂房及条件相同的其他建筑。

1.2 本图集适用于烧结普通砖和烧结多孔砖砌筑的自承重墙下的钢筋混凝土连系梁（以下简称“连系梁”）。蒸压灰砂砖和蒸压粉煤灰砖可参照选用。

1.3 本图集对墙体的要求如下：

1.3.1 砖墙有关要求见表1.3.1

1.3.2 墙上只允许开设一个窗洞，其洞口尺寸要求见图1.3.2。

1.3.3 墙高不应小于连系梁计算跨度 l₀ 的1/3。

1.3.4 窗口上方应设置钢筋混凝土过梁或圈梁。

1.4 本图集适用于非抗震设计及抗震设防烈度为6～8度（设计基本地震加速度值0.05g～0.3g）的连系梁（6度设防时，可不作抗震验算）。

1.5 山墙端部连系梁：本图集仅表示了模板图及安装节点，可参照“b”型连系梁选用相应的编号，详见第1页说明。

1.6 构件表面温度高于100℃或有生产热源且构件表面温度经常高于60℃时，应另行处理。

1.7 对有侵蚀性气体的车间：可参照《工业建筑防腐蚀设计规范》GB 50046-95的有关规定处理。

1.8 对有较大振动设备车间应根据具体情况采取适当措施。

图1.3.2 砖墙开洞尺寸要求

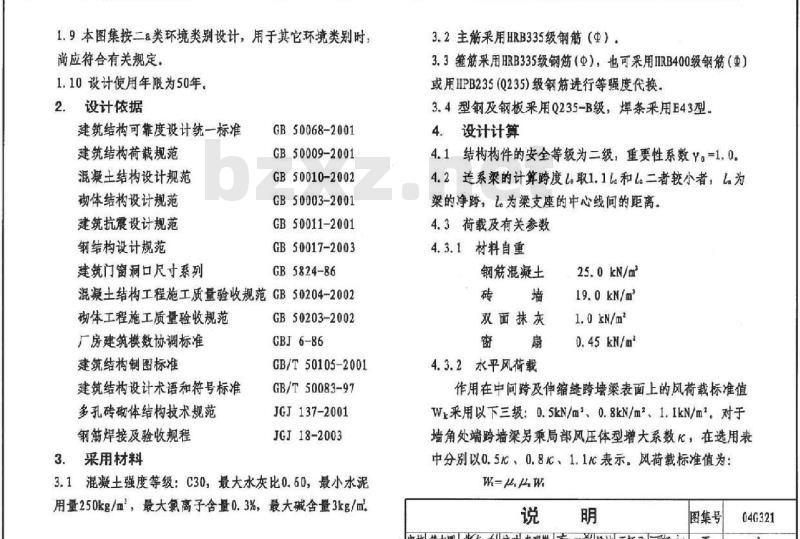

1.9 本图集按二类环境类别设计，用于其它环境类别时，尚应符合有关规定。

1.10 设计使用年限为50年。

2 设计依据

3 采用材料

3.1 混凝土强度等级：C30，最大水灰比0.60，最小水泥用量250kg/m³，最大氯离子含量0.3%，最大碱含量3kg/m³。

3.2 主筋采用HRB335级钢筋(Φ)。

3.3 箍筋采用HRB335级钢筋(Φ)，也可采用HRB400级钢筋(Φ)或用HPB235(Q235)级钢筋进行等强度代换。

3.4 型钢及钢板采用Q235-B级，焊条采用E43型。

4 设计计算

4.1 结构构件的安全等级为二级，重要性系数γ₀=1.0。

4.2 连系梁的计算跨度l₀取1.1l和l+lc二者较小者，l为梁的净跨，lc为梁支座中心线间的距离。

4.3 荷载及有关参数

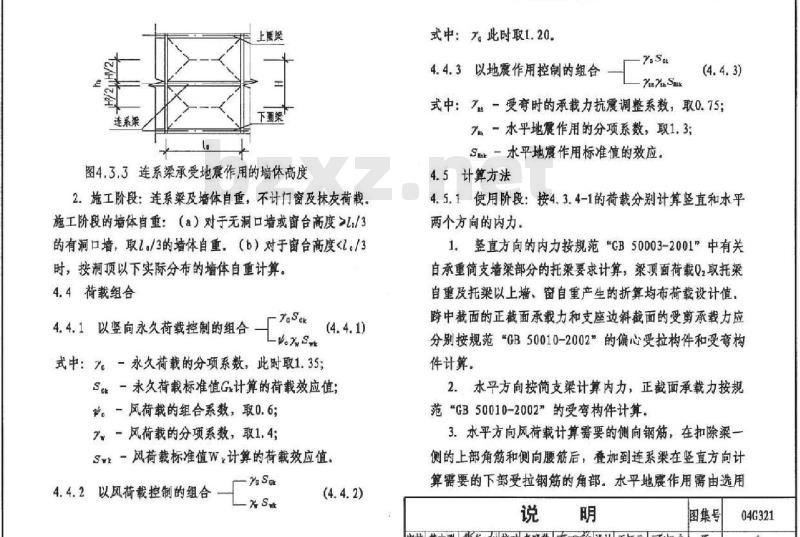

4.3.1 材料自重

4.3.2 水平风荷载

作用在中间跨及伸缩缝跨墙梁表面上的风荷载标准值Wk采用以下三级：0.5kN/m²、0.8kN/m²、1.1kN/m²。对于墙角处端跨墙梁另乘局部风压体型增大系数κ，在选用表中分别以0.5κ、0.8κ、1.1κ表示，风荷载标准值为：

Wk = μs / μz W₀
