【09CJ20 09CG12】 钢骨架轻型板（参考图集）

使用正版图集
注册积分
年终回报
免费网络课程
01213369
国家建筑标准设计图集
国家建
09CJ20
09CG12
国家建筑标准设计
国家建筑标准设计
钢骨架轻型板
国家建筑标准设计参考图设计
国家建筑标准设计
国家建筑标准设计
国家建筑标准设计
国家建筑标准设计
中国建筑标准设计研究院

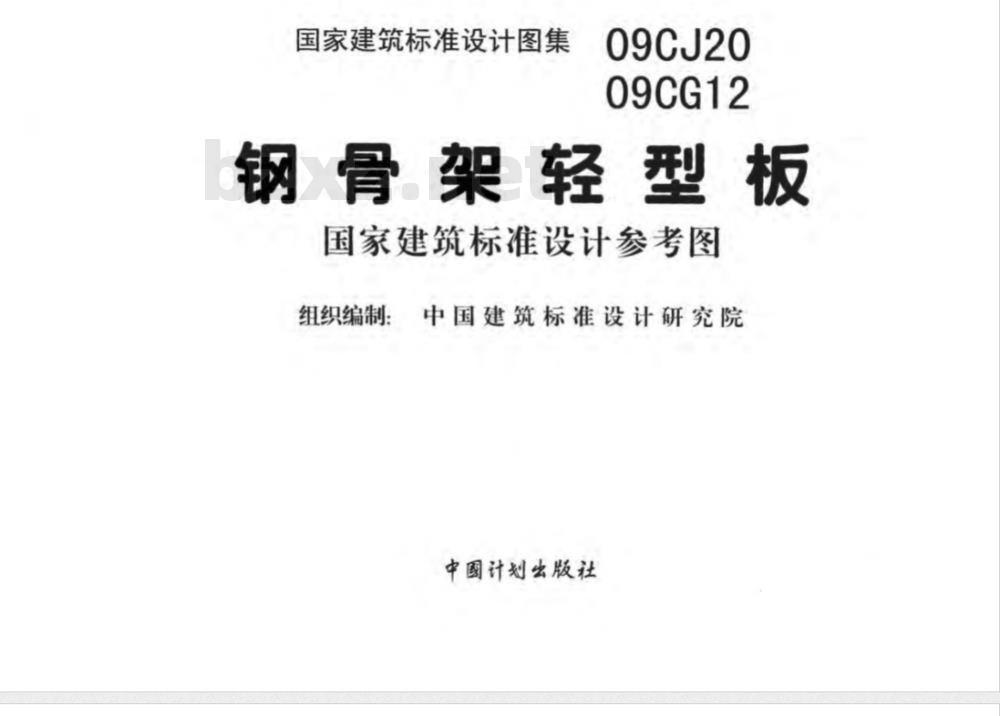

国家建筑标准设计图集
09CJ20
09CG12
钢骨架轻型板
国家建筑标准设计参考图
组织编制：中国建筑标准设计研究院中國计划出版社

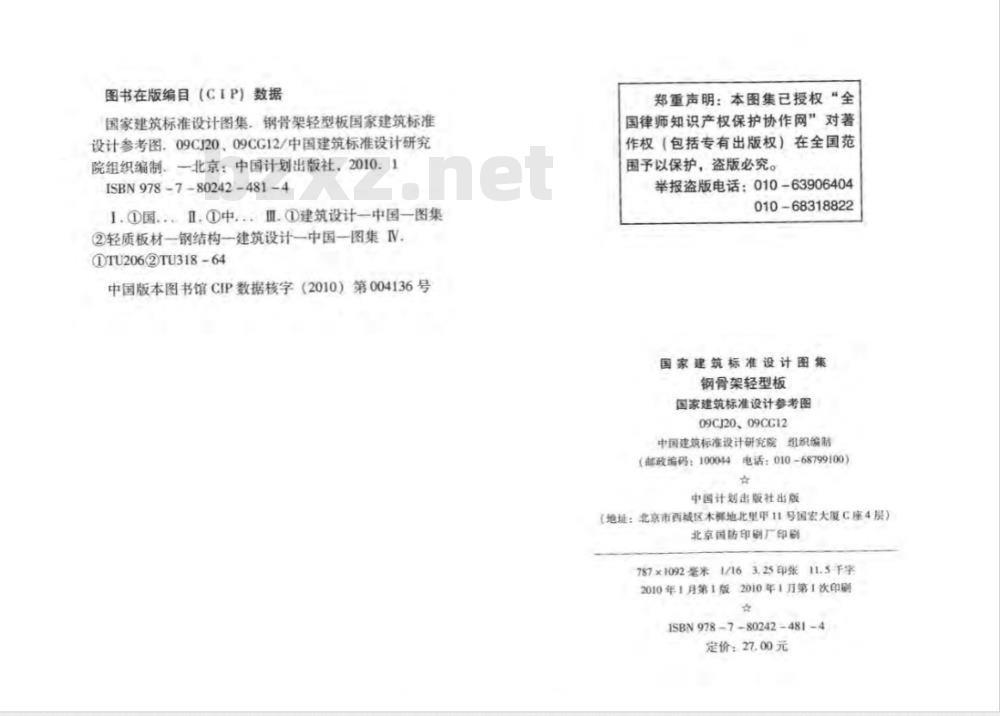

图书在版编目（CIP）数据
国家建筑标准设计图集，钢骨架轻型板国家建筑标准设计参考图。09CJ20、09CG12/中国建筑标准设计研究院组织编制、一北京：中国计划出版社、2010：1ISBN978-7-80242-481-4
I.国....①中Ⅲ.①建筑设计一中国一图集②轻质板材一钢结构一建筑设计一中国一图集IV.@TU206②TU318-64
中国版本图书馆CIP数据核字（2010）第004136号郑重声明：本图集已授权“全
国律师知识产权保护协作网”对著作权（包括专有出版权）在全国范围予以保护，盗版必究。
举报盗版电话：010-63906404
010-68318822
国家建筑标准设计图集
钢骨架轻型板
国家建筑标准设计参考图
09CJ20、09CC12
中国建筑标准设计研究院组织编制（邮政编码：100044电话：010-68799100）★
中国计划出版社出版
（地址：北京市西城区木棵地北里甲11号国宏大厦C座4层）北京国防印刷厂印剧
787×1092毫米1/163.25印张11.5千字2010年1月第1版2010年1万第1次印刷☆
ISBN 978 7-80242-481-4
定价：27.00元

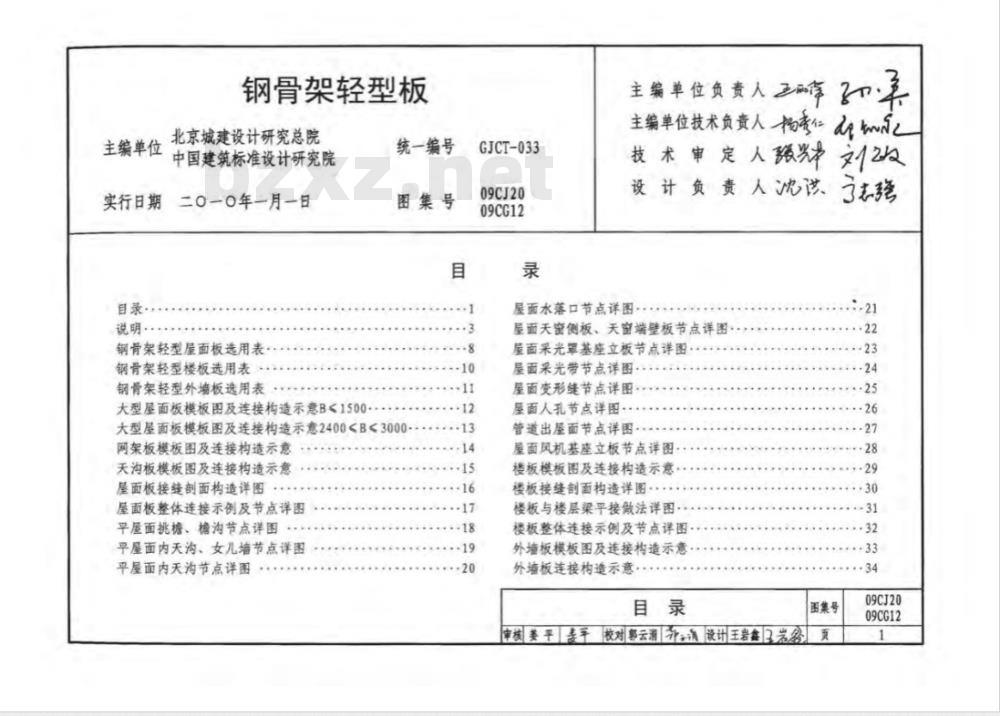

主编单位
实行日期
自录·
钢骨架轻型板
北京城建设计研究总院
中国建筑标准设计研究院
二0一0年一月一日
钢骨架轻型屋面板选用表
钢骨架轻型楼板选用表
钢骨架轻型外墙板选用表
大型屋面板模板图及连接构造示意B<1500-统一编号
图集号
大型屋面板模板图及连接构造示意2400天沟板模板图及连接构造示意
星面板接缝剖面构造详图
屋面板整体连接示例及节点详图平屋面挑檐、檐沟节点详图
平屋面内天沟、女儿墙节点详图平屋面内天沟节点详图
GJCT-033
09CJ20
09CG12
主编单位负责人五停
主编单位技术负责人 初 dp hn2技 术 审 定人刘
设计 负责 人沁洪号
屋面水落口节点详图
屋面天窗侧板、天窗端壁板节点详图屋面采光罩茶座立板节点详图
屋面采光带节点详图
屋面变形缝节点详图
屋面人孔节点详图··
管道出屋面节点详图
屋面风机基座立板节点详图
楼板模板图及连接构造示意
楼板接缝剖面构造详图·..
楼板与楼层梁平接做法详图
楼板整体连接示例及节点详图
外堆板模板图及连接构造示意
外墙板连接构造示意·
审核姜平麦平校对郭云消润设王岩鑫2公图集号
09CJ20
09CG12

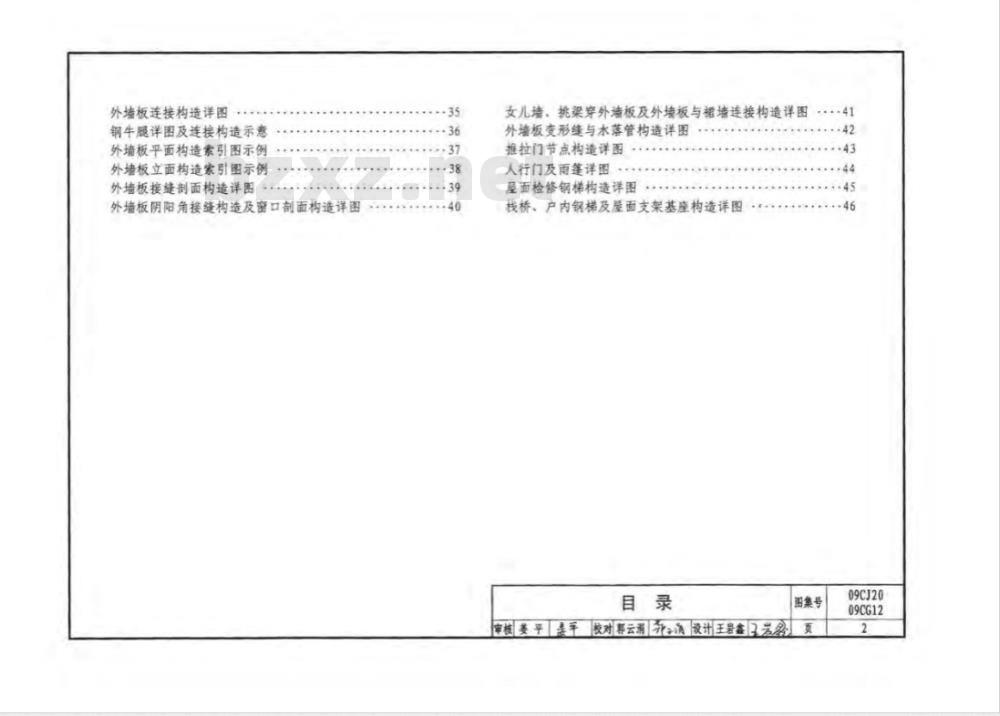

外墙板连接构造详图
钢牛腿详图及连接构造示意
外墙板平面构造索引图示例
外墙板立面构造案引图示例
外墙板接缝剖面构造详图
外墙板阴阳角接缝构造及窗口面构造详图-35
女儿墙，挑梁穿外墙板及外墙板与裙墙连接构造详图..·41外墙板变形缝与水落管构造详图推拉门节点构造详图
人行门及雨篷详图
..........
屋面检修钢梯构造详图
......
栈桥、户内钢梯及屋面支架基座构造详图目录
审核姜平走平校对郭云润永设计王岩鑫2岩发图集号
··42
09CJ20
09CG12
1.编制依据
《建筑结构制图标准》
《建筑结构荷载规范》
《钢结构设计规范》
《冷弯薄壁型钢结构技术规范》《轻骨料混凝土结构设计规程》说明
用建筑，
GB/T50105-2001
GB50009-2001（2006年版）
GB50017-2003
GB50018-2002
JGJ12-2006
《钢筋焊接网混凝土结构技术规程》《建筑抗震设计规范》
《建筑设计防火规范》
JGJ114/J276-2003
GB50011-2001（2008年版）
GB50016-2006
《民用建筑节能设计标准》（采暖居住建筑部分）JGJ26-95《公共建筑节能设计标准》
《民用建筑热工设计规范》
《钢结构工程施工质量验收规范》《混凝土结构工程施工质量验收规范》《屋面工程质量验收规范》
2.编制内容
GB50189-2005
GB50176-93
GB50205-2001
GBS0204-2002
GB50207-2002
本图集钢骨架轻型板包括钢骨架轻型屋面板（含大型屋面板、网架板、天沟板）、钢骨架轻型楼板及钢骨架轻型外墙板的构件做法、连接节点及建筑构造，3.适用范围
3.1非地震区及抗震设防烈度<8度（0.20g）地区的工业与民用建筑。
3.2钢骨架轻型屋面板、楼板适用于环境类别为一类，无侵蚀性介质的工业与民用建筑：钢骨架轻型外墙板适用于环境类别为二b类，无侵蚀性介质的工业建筑。3.3室内年平均度<75%，构件表面温度<100℃的工业与民3.4销骨架轻型接板适用主仅承受坚向荷载的工业与民用建筑加（夫）层楼板及栈桥通道板
3.5钢骨架轻型外墙板适用于高度不超过20m的工业建筑、是装配在钢结构或混凝土结构上的非承重外墙围护挂板。3.6供建筑工程设计选用、制作安装使用。4.材料及性能
4.1钢材
主肋、端肋：采用冷变薄壁型钢。副肋，加强肋：采用冷弯薄壁型钢或普通热轧角钢，槽钢，预埋件：采用普通热轧钢板、
冷弯薄壁型钢应符合《通用冷弯开口型钢尺寸、外形、重量及允许偏差》CB/T6723-2008的要求；钢材材质满足《碳素结构钢》GB/T700-2006标准要求，
所选用钢材牌号均为0235B.冷弯薄壁型钢强度设计值f-205N/mm2，钢材强度设计值f=215N/mm4.2.钢筋
板受力筋、分布筋：采用冷拨低碳钢丝网片。钢筋符合《混凝土制品冷拔低碳钢丝》JC/T540-2006标准要求冷拔低碳钢丝抗拉强度f=550N/mm，4.3焊条：采用E43型焊条
4.4轻骨料混凝土：采用LC15,轴心抗压强度设计值fc=7.2N/mm4.5芯板采用改性水泥珍珠岩复合芯材，其技术性能指标见表1.4.6水泥基复合抗渗涂层及耐水腻子技术指标见表2.说明
审核姜平走平校对郭云润消设计王岩鑫2岩会图集号
09CJ20
09CG12
表1改性水泥珍珠岩复合芯材技术性能指标项目
密度300级的芯材
密度500级的芯材
(kg/e*)
280-330
480-530
立方体强度
(MPa）
导热系数
[W/ (-x)]
0.07 0.08
表2水泥基复合抗渗涂层及耐水腻子技术指标项目
抗渗涂层
耐水腻子
抗渗压力
粘结强度
打磨性
柔韧性
（28d压折比）
4.7钢骨架轻型板芯板的耐火极限为2.0h，防火培板根据具体工程，另行设计。
4.8钢骨架轻型板芯板厚度120mm的空气隔声量>40dB4.9钢骨架轻型屋面板芯板标准厚度为100mm，芯板厚度可根
据节能要求参照表3选用
表3钢骨架轻型屋面板屋面的热工性能指标分
屋面构造简图
1:3水无砂象载平
净度506的芯电
密度300的芯材
售度500的芯材
蒙水器
1：3水无砂蒙我平层
聚菲乙肠德米塑板
者度500的芯材
薯度300的芯材
害度500的芯机
传热系数
mm）（
4.10钢骨架轻型外墙板芯板标准厚度为120mm，芯板厚度可根据节能要求参照表4选用，
表4钢骨架轻型外墙板墙身的热工性能指标分类
填面构造筒简围
1：3水泥砂菜技甲
整度300的范格
净是500的芯
正装饰验
TA5000E
(mm）
传热系数
[W/ (mk)]
注：6为密度300的芯材厚度，6为聚苯乙烯泡沫塑料板厚度，h为钢骨架轻型板芯板厚度，
5.设计原则
5.1构件安全等级为二级，结构构件重要性系数Y=1.0.5.2变形及裂缝控制：
主肋最大搅度：当Le<7m时为Lo/200；当7m5.3钢骨架轻型屋面板，楼板荷载等级见表5说明
审核姜平走平校对郭云消永+酒设计王岩鑫2岩然图集号
09CJ20
09CG12
表5钢骨架轻型屋面板、楼板荷载等级构伴名称
荷载等级
允许外加均布荷载
组合标准值[Q（kN/m\）
允许外加均布荷载基本
组合设计值[Q]（kN/m\）
钢骨架轻型屋面板
1.54(1. 3)
钢骨架轻型楼板
注：括弧内数值为标志板宽>3000mm的荷载等级值，不包括板自重5.4钢骨架轻型外墙板荷载等级见表6表6钢骨架轻型外墙板荷载等级
抗震设防烈度
项目名利基本风压值
荷载等级
(kN/n*)
（度）
地面楼度
（美）
建筑物高度
注：钢骨架轻型外墙板荷载等级是以基本风压值作为标志的值，计算值按购东荷载基本组合设计值
5.5本图集钢骨架轻型板屋面板芯板厚度为100mm，楼板芯板厚度为100mm，外墙板芯板厚度为120mm：当实际选用中需要调整时，应另行设计。
6.钢骨架轻型板编号及选用
6.1构件编号
构件代号
GWB大型屋面板
GWJ网架板
GTG天沟板
GLB楼板
GQB外墙板
荷载等级
标志宽度（以dm计）
标志长度（以dm计）
6.2承载能力极跟状态按照可变荷载效应控制的组合计算：永久荷载分项系数：1.2
可变荷载分项系数：1.4
6.3若钢骨架轻型板上只有均布荷载作用时，根据板的几何尺寸可直接按选用表中所列出的允许外加均布荷载组合标准值【Q]及允许外加均布荷载基本组合设计值【Q]进行选用6.4钢骨架轻型楼板外加荷载未考虑隔墙荷载，板上若有隔墙隔堵处应另设钢梁，隔墙荷载由钢梁承担。6.5选用表中板的外形几何尺寸不满足具体工程要求时可根据具体工程要求另行设计。
6.6选用表中的外加荷载值不满足具体工程要求时，可根据具体工程要求另行设计，
6.7当直接承受动力荷载时、可根据具体工程要求另行设计6.8钢骨架轻型屋面板属轻质板材，排架结构的各类支撑按有擦体系布置、
6.9选用示例
[例1]】某工厂车间，采用6.0m×1.5m规格的大型屋面板，安全等级为二级，结构重要性系数Y=1.0：SBS卷材防水，20mm厚1：3水泥砂浆找平层，传热系数Km=0.75W/（m-K）星面均布荷载标准值：
防水层
找平层
0,40kN/m
均布可变荷载
外加均布荷载组合标准值：
Qk=0.2+0.4+0.5-1.1kN/m
审核姜平表平校对事云滑水清设计王岩鑫口岩然图集号
09CJ20
09CG12
外加均布荷载基本组合设计值
0=). 2 × (0. 2+0. 4)+1. 4 × 0. 5=1. 42kN/m2查表8，可选用CWB6015-1，[Q]-1.2kN/m，[Q]=1.54kN/m2，满足要求。
【例2]某住宅夹层工程采用2.4m×1.2m规格的楼板，安全等级为二级，结构重要性系数Y=1.0，楼面均布荷载标准值：
恒荷载
吊项荷载
0.35kN/m2
均布可变荷载2.0kN/m
外加均布荷载组合标准值：
Qx-2.0+0.35+2.0=4.35kN/m2
外加均布荷载基本组合设计值
Q1.2×(2.0+0.35)+1.4×2.0=5.62kN/m2查表9，可选用GLB2412-2,[Qz】=5.5kN/m2，[Q]=7.3kN/m满足要求。
[例3]某车间，建筑高度20m，柱距6m，采用6.0m×1.5m钢骨架轻型外墙板，基本风压值0.55kN/m，地面粗糙度B类，抗震设防烈度8度，安全等级二级，结构重要性系数Y=1.0.查表10，可选用GQB6015-2，基本风压值0.55kN/m地面粗随度B类，抗震设防烈度<8度，满足要求，7.制作、运输、堆放、安装、维护7.1钢骨架采用焊接或螺栓连接，采用焊接时焊缝质量等级为三级，焊缝高度为4mm，
7.2板内钢丝网采用中5100与Φ3@100的焊接钢丝网片，其中Φ5@100为受力钢筋，仲入支座长度不小于50mm；Φ3@100为分市钢筋，伸入支座长度不小于30mm，且应有一根横向筋在支座内。
7.3芯材采取分层浇筑，为保证芯材的整体性，芯材分层浇筑时应在下层初凝前浇筑上层。
7.4屋面板顶面、外墙板外侧面的芯材浇筑时，比钢边框高出20mm
7.5受力筋保护层厚度>20mm
7.6钢骨架轻型板上不得随意开洞，当洞口尺寸D>200mm时，孔润应在制作时预留：特殊情况需现场开时应由广家配合完成，7.7钢骨架边框应进行除锈处理，除锈等级为st2,C06-1铁红醇酸防锈漆两道、C04-2各色醇酸磁漆两道，膜厚为120μm。钢边框与芯材接秘表面不刷漆。
7.8当芯材强度达到设计强度70%时方可运输、吊装。装车运输时，车内应设垫木，轻型板应码放平整，捆绑牢固，轻型板悬挑长度不得超过600mm，
7.9钢骨架轻型板在二次搬运及吊装时，应采用专用机具作业、单块吊装。
7.10钢骨架轻型板堆放时场地要平整坚实：每垛码放高度不得超过10扶板，垫木高度要求一致，上下对齐。7.11钢骨架轻型板安装时，板搁置在支座上的长度不得小于60mm，就位后，屋面板、楼板主肋应与支座（混凝土梁上预埋件）焊牢，其焊缝长度不小于60mm，焊缝高度为4mm，并应保证三点焊接。房屋端部、伸缩缝处及其他类似部位，当焊接困难时，应采取有效措施予以固定，墙板采用柔性连接，所有板缝间应浇灌密实，且表面进行封闭处理，对有抗震设防要求的屋面板、楼板应按图集整体连接节点做法进行加强说明
图集号
审核姜平志平校对鄂云涌润设计王岩鑫岩务页
09CJ20
09CG12
7.12屋面宜采用结构找坡，坡度不宜小于2%，防水层可直接做在屋面板上，
7.13钢骨架轻型板在运输和安装过程中应防止碰接，对因摩厚擦、碰撞导致油漆脱游或板局部损伤、安装完毕后应及时补刷油漆，并按要求对板局部损伤进行修复，7.14钢骨架轻型板不能直接作为土建施工作业面，若在板上堆放及运输施工材料时，应采取保护措施，且其堆重及施工荷载不得超过板允许外加均布荷载组合标准值。7.15施工前应对主体结构进行测量，要求主体结构允许偏差：垂直方向±10mm，水平方向±25mm，若偏差过大应与相关单位商定处理方案，
7.16理件安装完毕后应进行测量，要求预埋件允许位置偏差：垂直方向±10mm，水平方向±5mm。7.17钢骨架轻型外墙板施工前、应做好各项准备工作，连接件，配套材料应备齐，放出水平和高度控制线。外墙板应对号分中就位，要注意安装顺序，外墙板找正就位后先做好临时固定再脱吊钩，然后接图集规定的连接做法固定7.18钢骨架轻型板的维护应按《冷弯薄壁型钢结构技术规范》CB50018-2002相关规定执行
8.质量检验
8.1尺寸偏差及外观质量要求见表7表7尺寸偏差及外观质量要求
表面平整
允许编差(mm)
8.2结构性能检验
8.2.1检验内容：钢骨架轻型板首先进行承载能力和挠度检验：芯板受力不允许出现超过规定的裂缝8.2.2检验数量：对成批生产的构件每2000件，且不超过3个月的同类产品为一批，在每批中随机抽取一个构件为试件进行检验。8.2.3检验方法：要满足构件试验条件，支承方式、荷载布置、加载方法、加载分级，测试仅表布置均按检验规定方法执行，采用短期静力加载检验。
8.2.4承载能力按下式检验：
(Q+G)/（[Q]+1.2G）>1.5
Q一构件检验荷载值：
[Q]一允许外加均布荷载基本组合设计值：G一构件自重。
8.2.5挠度检验：正常使用极限状态的挠度按允许外加荷载标准值检验，挠度值f8.2.6钢骨架轻型板破坏的标志为：钢骨架轻型板的最大挠度达到板跨度的1/50、芯板的最大裂缝达到1.5mm，8.2.7钢骨架轻型板破坏时不能出现以下现象：冷拨低碳钢丝严重扭曲变形、芯板发生斜压破坏以及钢骨架主肋发生脆性破坏
9.1详图索引方法：
图集号
图集专详图号
详围号
或09CG12
09c20X
9.2本图集未注明的尺寸单位均为毫米（mm）说
审核姜平志平校对郭云滑永设计王岩鑫岩务图集号
09CJ20
09CG12
分项名称
构件代号
GWB4512-1
GWB4512-2
GWB4515-1
GWB4515-2
GWB6012-1
GWB6012-2
GWB6015-1
GWB6015-2
GWB7512-1
GWB7512-2
GWB7515-1
GWB7515-2
GWB9012-1
GWB4524-1
GWB6024-1
GWB7524-1
GWB4530-1
板边高
芯板厚
表8钢骨架轻型屋面板选用表
C120×50x20x3.0
C140×50×20×3.0
C120x60x20x3.0
C140x60x20x3.免费标准bzxz.net
C160x60x203
C180x60x
C160x70x20x3.0
C180x70x
C220x70x20x
C240x7S
C240x70>
C260x80
C280x70
C140x60x
C280×80×20x
C160X60X20
C80x40×20x2.5
C80×40×20×2.5
C80×40×20×2.5
C80×40×20×2.5
C80x40x20×2.5
C80x40x20×2.5
C80 x40x20x 2.5
C80x40x20×2.5
40×20×2.5
C80x40x20x2.5
40x20x2.5
C80x40x20×2.5
C80x40
加强肪
L30×4
L30×4
L30×4
L30×4
L30×4
L30×4
L30×4
L30×4
L30×4
L30×4
L30×4
L30×4
L30×4
(加强肋）
间距(mm)
板自重
标准值
(kN/m2）
钢骨架轻型屋面板选用表
审核姜平麦来
允许外加均市荷载
组合值
（kN/m)
设计值[Q
标准值[Qs]
图集号
校对鄂云消永+浦设训王岩鑫2岩会1,54
09CJ20
09CG12
