【11CJ33】 通风采光天窗（参考图集）

主编单位
通风采光大窗
国家建筑标准设计参考图
中国建筑标准设计研究院
四川麦克威科技有限公司
实行日期
月二O一二年四月一日

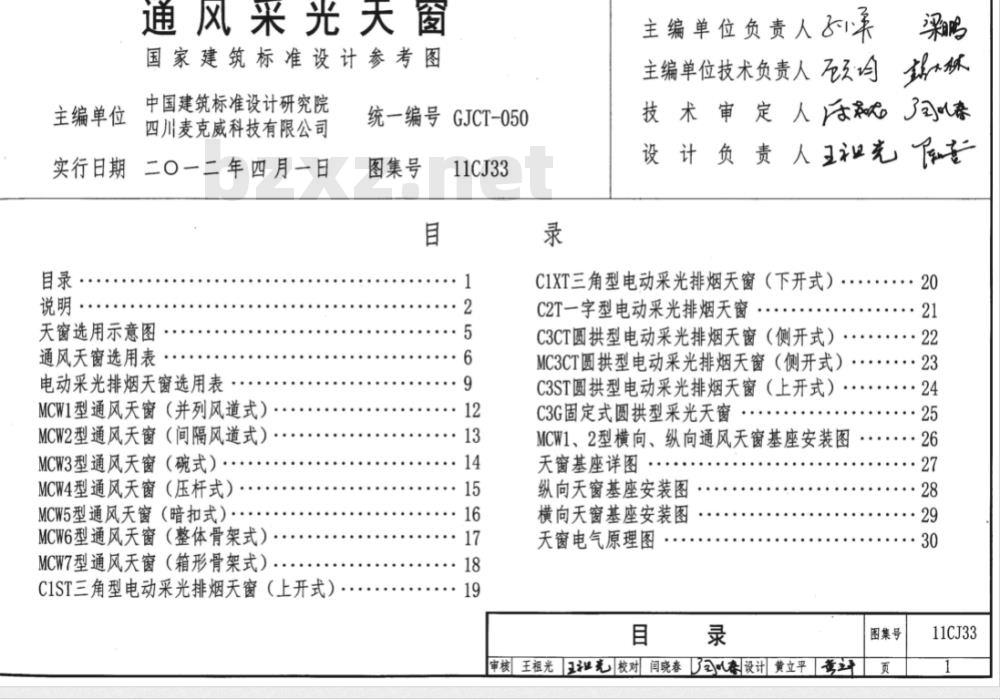

目录·
说明·
天窗选用示意图
通风天窗选用表
电动采光排烟天窗选用表
MCW1型通风天窗（并列风道式）MCW2型通风天窗（间隔风道式）MCW3型通风天窗（碗式）·：
MCW4型通风天窗（压杆式）·
MCW5型通风天窗（暗扣式）·：MCW6型通风天窗（整体骨架式）MCW7型通风天窗（箱形骨架式）C1ST三角型电动采光排烟天窗（上开式）统一编号GJCT-050
图集号
11CJ33
主编单位负责人美
主编单位技术负责人
技 术 审 定 人 舌。
设计 负责 人祖充
C1XT三角型电动采光排烟天窗（下开式）C2T一字型电动采光排烟天窗
C3CT圆拱型电动采光排烟天窗（侧开式）MC3CT圆拱型电动采光排烟天窗（侧开式）C3ST圆拱型电动采光排烟天窗（上开式）C3G固定式圆拱型采光天窗
MCW1、2型横向、纵向通风天窗基座安装图天窗基座详图··
纵向天窗基座安装图
横向天窗基座安装图
天窗电气原理图
审核王祖光拉充校对间晓春寿设计黄立平图集号
11CJ33

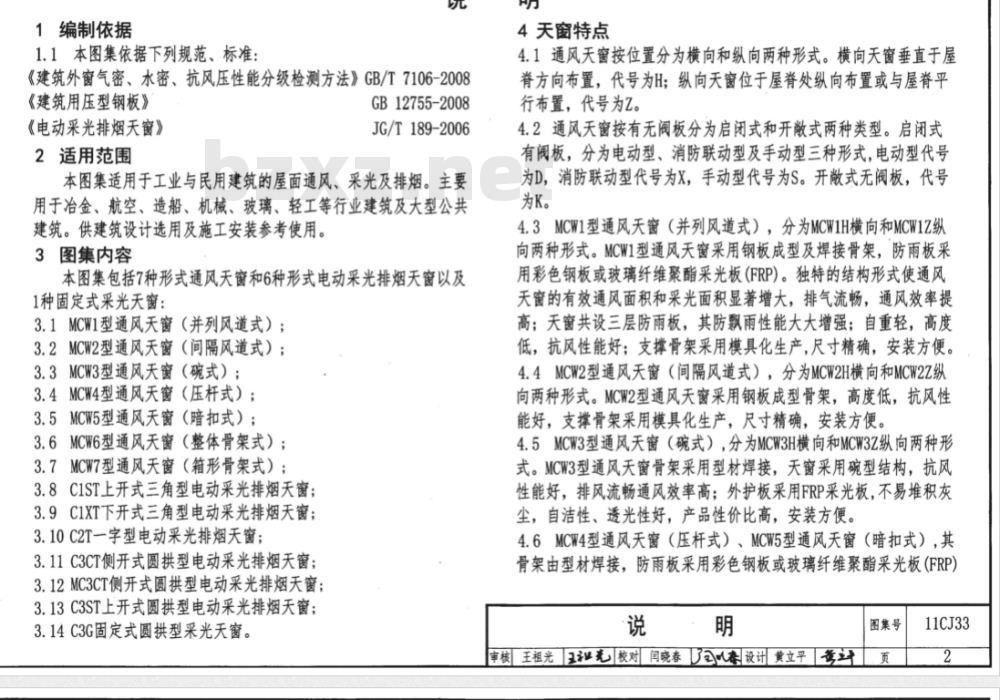

1编制依据
1.1本图集依据下列规范、标准：《建筑外窗气密、水密、抗风压性能分级检测方法》GB/T7106-2008《建筑用压型钢板》
《电动采光排烟天窗》
2适用范围
GB12755-2008
JG/T189-2006
本图集适用于工业与民用建筑的屋面通风、采光及排烟。主要用于冶金、航空、造船、机械、玻璃、轻工等行业建筑及大型公共建筑。供建筑设计选用及施工安装参考使用。3图集内容
本图集包括7种形式通风天窗和6种形式电动采光排烟天窗以及1种固定式采光天窗：
3.1MCW1型通风天窗（并列风道式）；3.2MCW2型通风天窗（间隔风道式）：3.3MCW3型通风天窗（碗式）；
3.4MCW4型通风天窗（压杆式）；3.5MCW5型通风天窗（暗扣式）；3.6MCW6型通风天窗（整体骨架式）：3.7MCW7型通风天窗（箱形骨架式）；3.8C1ST上开式三角型电动采光排烟天窗；3.9C1XT下开式三角型电动来光排烟天窗：3.10C2T一字型电动采光排烟天窗：3.11C3CT侧开式圆拱型电动采光排烟天窗：3.12MC3CT侧开式圆拱型电动采光排烟天窗：3.13C3ST上开式圆拱型电动采光排烟天窗；3.14C3G固定式圆拱型采光天窗。防
4天窗特点
4.1通风天窗按位置分为横向和纵向两种形式。横向天窗垂直于屋脊方向布置，代号为H：纵向天窗位于屋脊处纵向布置或与屋脊平行布置，代号为Z。
4.2通风天窗按有无阀板分为启闭式和开散式两种类型。启闭式有阀板，分为电动型、消防联动型及手动型三种形式，电动型代号为D，消防联动型代号为，手动型代号为S。开散式无阀板，代号为K。
4.3MCW1型通风天窗（并列风道式），分为MCW1H横向和MCW1Z纵向两种形式。MCW1型通风天窗采用钢板成型及焊接骨架，防雨板采用彩色钢板或玻璃纤维聚酯采光板(FRP)。独特的结构形式使通风天窗的有效通风面积和采光面积显著增大，排气流畅，通风效率提高：天窗共设三层防雨板，其防熟雨性能大大增强：自重轻，高度低，抗风性能好；支撑骨架采用模具化生产，尺寸精确，安装方便。4.4MCW2型通风天窗（间隔风道式），分为MCW2H横向和MCW2Z纷向两种形式。MCW2型通风天窗采用钢板成型骨架，高度低，抗风性能好，支撑骨架采用模具化生产，尺寸精确，安装方便。4.5MCW3型通风天窗（碗式），分为MCW3H横向和MCW3Z纵向两种形式。MCW3型通风天窗骨架采用型材焊接，天窗采用碗型结构，抗风性能好，排风流畅通风效率高：外护板采用FRP采光板，不易堆积灰尘，自洁性、透光性好，产品性价比高，安装方便。4.6MCW4型通风天窗（压杆式）、MCW5型通风天窗（暗扣式），其骨架由型材焊接，防雨板采用彩色钢板或玻璃纤维聚酯采光板（FRP·明
图集号
审核王祖光证光校对间晓春了以寿设计黄立平黄页11CJ33

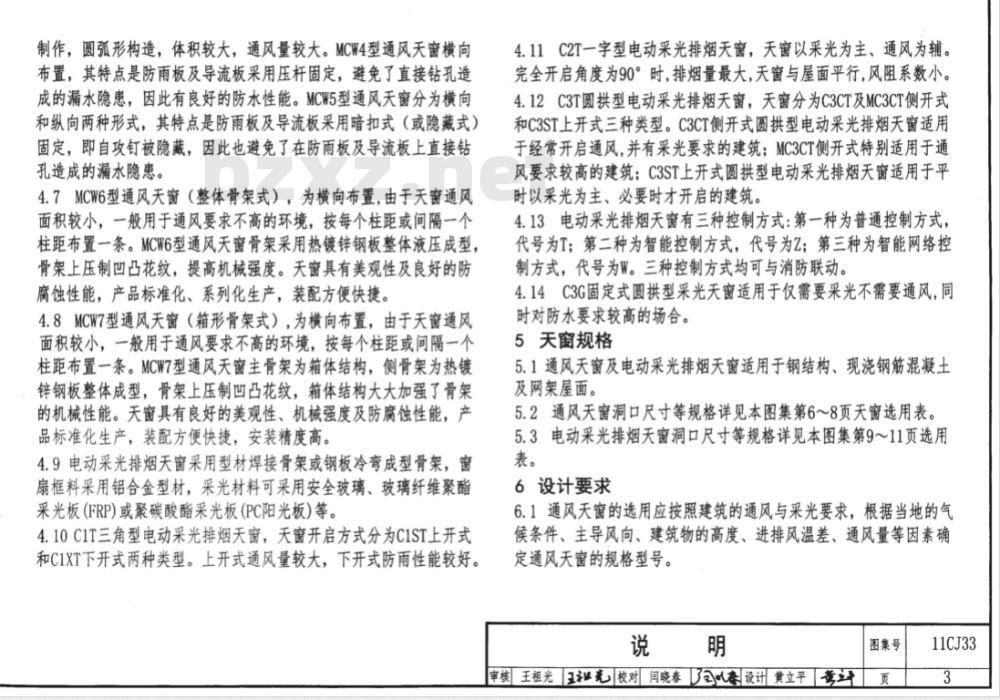

制作，圆弧形构造，体积较大，通风量较大。MCW4型通风天窗横向布置，其特点是防雨板及导流板采用压杆固定，避免了直接钻孔造成的漏水隐患，因此有良好的防水性能。MCW5型通风天窗分为横向和纵向两种形式，其特点是防雨板及导流板采用暗扣式（或隐藏式）固定，即自攻钉被隐藏，因此也避免了在防雨板及导流板上直接钻孔造成的漏水隐患。
4.7MCW6型通风天窗（整体骨架式），为横向布置，由于天窗通风面积较小，一般用于通风要求不高的环境，按每个柱距或间隔一个柱距布置一条。MCW6型通风天窗骨架采用热镀锌钢板整体液压成型骨架上压制凹凸花纹，提高机械强度。天窗具有美观性及良好的防腐蚀性能，产品标准化、系列化生产，装配方便快捷。4.8MCW7型通风天窗（箱形骨架式），为横向布置，由于天窗通风面积较小，一般用于通风要求不高的环境，按每个柱距或间隔一个柱距布置一条。MCW7型通风天窗主骨架为箱体结构，侧骨架为热锁锌钢板整体成型，骨架上压制凹凸花纹，箱体结构大大加强了骨架的机械性能。天窗具有良好的美观性、机械强度及防腐蚀性能，产品标准化生产，装配方便快捷，安装精度高。4.9电动采光排烟天窗采用型材焊接骨架或钢板冷弯成型骨架，窗扇框料采用铝合金型材，采光材料可采用安全玻璃、玻璃纤维聚酯采光板(FRP)或聚碳酸酯采光板(PC阳光板)等。4.10C1T三角型电动采光排烟天窗，天窗开启方式分为C1ST上开式和C1XT下开式两种类型。上开式通风量较大，下开式防雨性能较好。4.11C2T一字型电动采光排烟天窗，天窗以采光为主、通风为辅。完全开启角度为90°时，排烟量最大，天窗与屋面平行，风阻系数小。4.12C3T圆拱型电动采光排烟天窗，天窗分为C3CT及MC3CT侧开式和C3ST上开式三种类型。C3CT侧开式圆拱型电动采光排烟天窗适用于经常开启通风，并有采光要求的建筑：MC3CT侧开式特别适用于通风要求较高的建筑：C3ST上开式圆拱型电动采光排烟天窗适用于平时以采光为主、必要时才开启的建筑。4.13电动采光排烟天窗有三种控制方式：第一种为普通控制方式，代号为T；第二种为智能控制方式，代号为Z；第三种为智能网络控制方式，代号为W。三种控制方式均可与消防联动。4.14C3G固定式圆拱型采光天窗适用于仅需要采光不需要通风，同时对防水要求较高的场合。
5天窗规格
5.1通风天窗及电动采光排烟天窗适用于钢结构、现浇钢筋混凝土及网架屋面。
5.2通风天窗洞口尺寸等规格详见本图集第6～8页天窗选用表。5.3电动采光排烟天窗洞口尺寸等规格详见本图集第9~11页选用表。
6设计要求
6.1通风天窗的选用应按照建筑的通风与采光要求，根据当地的气候条件、主导风向、建筑物的高度、进排风温差、通风量等因素确定通风天窗的规格型号。
图集号
审核王祖光1社充校对间晓春春设计黄立平登页11CJ33

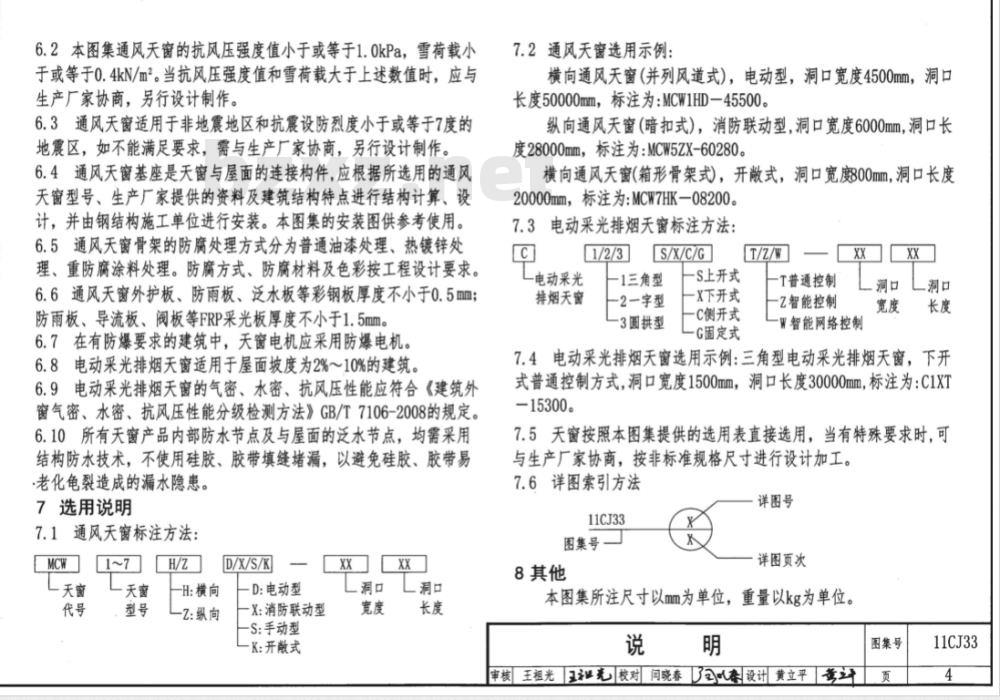

6.2本图集通风天窗的抗风压强度值小于或等于1.0kPa，雪荷载小于或等于0.4kN/m2。当抗风压强度值和雪荷载大于上迷数值时，应与生产家协商，另行设计制作。
6.3通风天窗适用于非地震地区和抗震设防烈度小于或等于7度的地震区，如不能满足要求，需与生产家协商，另行设计制作。6.4通风天窗基座是天窗与屋面的连接构件，应根据所选用的通风天窗型号、生产厂家提供的资料及建筑结构特点进行结构计算、设计，并由钢结构施工单位进行安装。本图集的安装图供参考使用。6.5通风天窗骨架的防腐处理方式分为普通油漆处理、热镀锌处理、重防腐涂料处理。防腐方式、防腐材料及色彩按工程设计要求6.6通风天窗外护板、防雨板、泛水板等彩钢板厚度不小于0.5mm：防雨板、导流板、阀板等FRP采光板厚度不小于1.5mm。6.7在有防爆要求的建筑中，天窗电机应采用防爆电机。6.8电动采光排烟天窗适用于屋面坡度为2%~10%的建筑。6.9电动采光排烟天窗的气密、水密、抗风压性能应符合《建筑外窗气密、水密、抗风压性能分级检测方法》GB/T7106-2008的规定6.10所有天窗产品内部防水节点及与屋面的泛水节点，均需采用结构防水技术，不使用硅胶、胶带填缝堵漏，以避免硅胶、胶带易老化龟裂造成的漏水隐患。
7选用说明
7.1通风天窗标注方法：
七天蜜
一天窗
H:横向
—Z:纵向
D/X/S/k
D:电动型
一X：消防联动型
S：手动型
—K：开散式
L洞口L洞口
7.2通风天窗选用示例：
横向通风天窗（并列风道式），电动型，洞口宽度4500mm，洞口长度50000mm，标注为：MCW1HD一45500。纵向通风天窗（暗扣式），消防联动型，洞口宽度6000mm，洞口长度28000mm，标注为：MCW5ZX-60280。横向通风天窗（箱形骨架式），开散式，洞口宽度800mm，洞口长度20000mm，标注为：MCW7HK一082007.3电动采光排烟天窗标注方法：1/2/3
L电动采光
排烟天窗
S/X/C/G
1三角型
—2一字型
3圆拱型
一S上开式
X下开式
C侧开式
一G固定式
T普通控制
Z智能控制
广洞口
广洞口
宽度长度
W智能网络控制
7.4电动采光排烟天窗选用示例：三角型电动采光排烟天窗，下开式普通控制方式，洞口宽度1500mm，洞口长度30000mm标注为：C1XT-15300。
7.5天窗按照本图集提供的选用表直接选用，当有特殊要求时，可与生产厂家协商，按非标准规格尺寸进行设计加工。7.6详图索引方法
详图号
11CJ33
图集号
8其他
详图页次
本图集所注尺寸以mm为单位，重量以kg为单位，明
图集号
审核王祖光治无校对闫晓春设计黄立平驾迁页
11CJ33

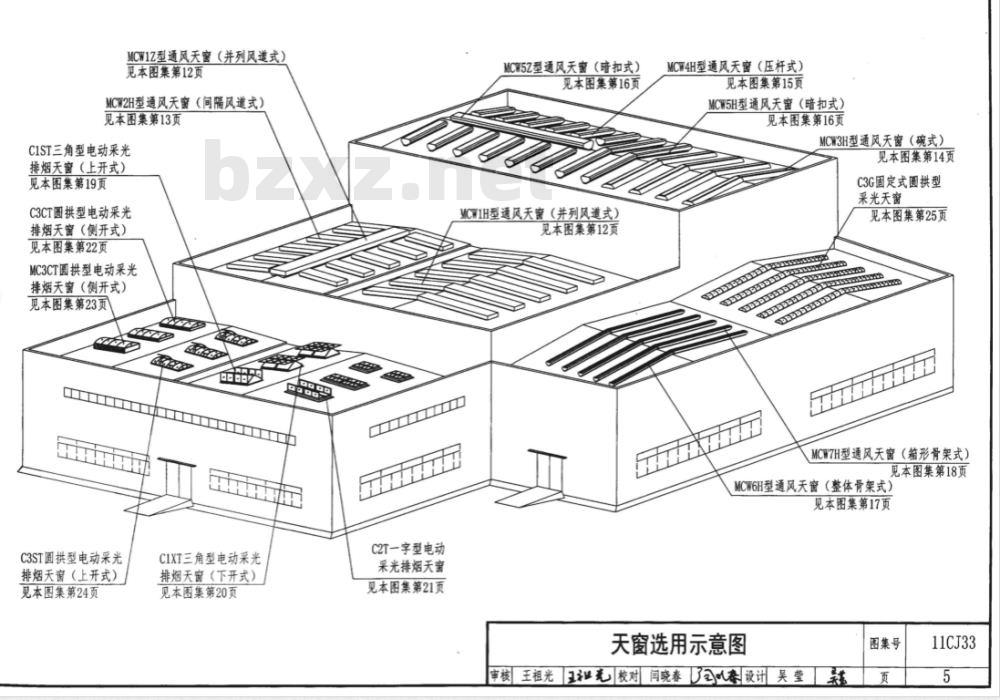

MCW1Z型通风天窗（并列风道式）见本图集第12页
MCW2H型通风天窗（间隔风道式）见本图集第13页
C1ST三角型电动采光
排烟天窗（上开式）
见本图集第19页
C3CT圆拱型电动采光
排烟天窗（侧开式）
见本图集第22页
MC3CT圆拱型电动采光
排烟天窗（侧开式）
见本图集第23页
C3ST圆拱型电动采光
排烟天窗（上开式）
见本图集第24页
CIXT三角型电动采光
排烟天窗（下开式）
见本图集第20页
C2T一字型电动
采光排烟天窗
见本图集第21页
MCW5Z型通风天窗（暗扣式）
见本图集第16页
MCW1H型通风天窗（并列风道式）见本图集第12页
MCW4H型通风天窗（压杆式）
见本图集第15页
MCW5H型通风天窗（暗扣式）
见本图集第16页
MCW3H型通风天窗（碗式）
见本图集第14页
C3G固定式圆拱型
采光天窗
见本图集第25页
MCW7H型通风天窗（箱形骨架式）见本图集第18页
MCW6H型通风天窗（整体骨架式）见本图集第17页
天窗选用示意图
审核王祖光1证充校对间晓春春设讯吴莹图集号
11CJ33
天窗型号
MCW1型通风天窗
(并列风道式)
MCW2型通风天窗
(间隔风道式)
天窗代号
通风天窗选用表
洞口宽度
MCW1H(Z)D(X、S、K)-1250n
MCW1H(Z)D(X、S、K)-1550n
MCW1H(Z)D(X、S、K)-2050n
MCW1H(Z)D(X、S、K)-2550n
MCWIH(Z)D(X、S、K)-3050n
MCW1H(Z)D(X、S、K)4550n
MCW1H(Z)D(X、S、K)5050n
MCW1H(Z)D(X、S、K)-6050n
MCW1H(Z)D(X、S、K)-9050n
MCW2H(Z)D(X、S、K)-1275n
MCW2H(z)D(X、S、K)-2075n
MCW2H(Z)D(X、S、K)3075n
MCW2H(Z)D(X、S、K)4575n
MCW2H(Z)D(X、S、K)6075n
注：1.天窗制作不包含天窗基座，天窗基座见本图集第26页：2.天窗选用表为标准窗型选用参考表，当有特殊要求时，可根据具体要求由生产厂家设计制作，Ⅱ为洞口长度模数的倍数，由工程设计确定：3.天窗标准配置为启闭式，带电动阀板。1200
洞口长度
（用于钢结构、
现浇钢筋混凝
土、网架屋面）
750×n
（用于钢结构、
现浇钢筋混凝
土、网架屋面）
天密对应高度有效通风面积
(2/面)
通风天窗选用表
每米重量(kg)电动机功率
(km/m)
图集号
审核王祖光拉充校对间晓春·春设计吴堂页
11CJ33
天窗型号
天蜜代号
澜口宽度
MCW3H(Z)D(X、S、K)-3030n(3045n)MCW3H(Z)D(X、S、K)-4530n(4545n)MCW3H(Z)D(X、S、K)-6030n(6045n)MCW3H(Z)D(X、S、K)-7530n(7545n)MCW3型通风天窗
(碗式)
MCW3H(Z)D(X、S、K)-8030n(8045n)MCW3H(Z)D(X、S、K)-9030n(9045n)MCW3H(Z)D(X、S,K)-10030n(10045nMCW3H(Z)D(X、S、K)-12030n(12045nMCW3H(Z)D(X、S、K)-15030n(15045nMCW3H(Z)D(X、S、K)-16030n(16045nMCW3H(Z)D(X、S、K)-18030n(18045n注：1.天窗制作不包含天窗基座，天窗基座见本图集第27~29页；2.天窗选用表为标准窗型选用参考表，当有特殊要求时，可根据具体要求由生产厂家设计制作，n为洞口长度模数的倍数，由工程设计确定：3.天窗标准配置为启闭式，带电动阀板。3000
洞口长度
3000×n、
4500Xn
（用于钢结构、
现浇钢筋混凝
土、网架屋面
天窗对应高度有效通风面积每米重量(kg)电动机功率(mm)
(kw/m)
通风天窗选用表
图集号
审核王祖光报充校对间晓春寿设计黄立平鸢年页
11CJ33
天窗型号
MCW4型通风天窗
(压杆式)、
MCW5型通风天窗
(暗扣式)
MCW6型通风天窗
(整体骨架式)，
MCW7型通风天窗
(箱形骨架式)
天窗代号
MCW4HD(X、S、K)1530n(1540n)
洞口宽度
MCW5H(Z)D(X、S、K)-1530n(1540n)MCW4HD(X、S、K)-2030n(2040n)MCW5H(Z)D(X、S、K)-2030n(2040n)MCW4HD(X、S、K)-2530n(2540n)MCW5H(Z)D(X、S、K)-2530n(2540n)MCW4HD(X、S、K)3030n(3040n)
MCW5H(Z)D(X、S、K)-3030n(3040n)MCW4HD(X、S、K)3530n(3540n)
MCW5H(Z)D(X、S、K)-3530n(3540n)MCW4HD(X、S、K)4530n(4540n)
MCW5H(Z)D(X、S、K)-4530n(4540n)MCW4HD(XS、K)5030n(5040n)
MCW5H(z)D(X、S、K)-5030n(5040n)MCW4HD(X、S、K)-6030n(6040n)MCW5H(Z)D(X、S、K)-6030n(6040n)MCW4HD(X、S、K)-9030n(9040n)MCW5H(Z)D(X、S、K)-9030n(9040n)MCW6HD(X、S、K)-0612n(0615n)MCW6HD(X、S、K)-0712n(0715n)MCW6HD(X、S、K)-0812n(0815n)MCW7HD(X、S、K)0812n (0815n)MCW7HD(X、S、K)-0912n(0915n)MCW7HD(X、S、K)-1012n(1015n)2000
洞口长度
3000xn、
4000×n
(用于钢结构、
现浇钢筋混凝
土、网架屋面）
1200Xn、
1500Xn
天密对应高度有效通风面积每米重量(kg)电动机功率(2/m)
注：.1.天窗制作不包含天窗基座，MCW4、5型天窗基座见本图集第27～29页，MCW6、7型天窗以屋面条为基座；2.天窗选用表为标准窗型选用参考表，当有特殊要求时，可根据具体要求由生产厂家设计制作，Ⅱ为洞口长度模数的倍数，由工程设计确定：3.天窗标准配置为启闭式，带电动阀板。1.35
通风天窗选用表
审核王祖光证充校对晓春春设计吴莹0.06
图集号
11CJ33
天窗型号
C1ST三角型
电动采光排
烟天窗
(上开式)
C1XT三角型
电动采光排
烟天窗
(下开式)
C2T一字型
电动采光排
烟天窗
天窗代号
电动采光排烟天窗选用表
洞口内尺寸
(宽×长）
1000X1500n(2000）
C1ST(Z、W)-1015n(20n)）
C1ST(Z、)-1215n(20n)1200X1500n(2000n)C1ST(Z、w)-1515n(20n)1500X1500n(2000n)C1ST(Z、W)-2015n(20n)|2000X1500n(2000n)C1XT(Z、)-1015n(20n)|1000X1500n(2000n)C1XT(Z、)-1215n(20n)|1200X1500n(2000n)C1XT(Z、W)-1515n(20n)1500X1500n(2000n）C1XT(Z、W)2015n(20n)
2000X1500n(2000n）
C1XT(Z、W)-2515n(20n)2500X1500n(2000n）C1XT(Z、)-3015n(20n)3000×1500n(2000n）C2T(Z、W)-1015n(20n)
C2T(Z、W)1215n(20n)
C2T(Z、W)-1515n(20n)
C2T(Z、W)2015n(20n)
注：1.天窗制作不包含天窗基座，天窗基座见本图集第27~29页；1000×1500n(2000n）
1200X1500n(2000n）
1500X1500n(2000n）
2000×1500n(2000n）
2.天窗选用表为标准窗型选用参考表，当有特殊要求时，可根据具体要求由生产厂家设计制作，n为洞口长度模数的倍数，由工程设计确定。蜜外形尺寸
(宽x长)
1256×(A+256)
1456×(A+256)
1756X(A+256)
2256X(A+256)
1256×(A+256)）
1456X(A+256)
1756X(A+256)
2256×(A+256)
2756X(A+256)
3256X(A+256)
1280×(A+280）
1480×(A+280)
1780X(A+280)
2280X(A+280)
按所选采光板材料窗体质量
（kg/槿）
阳光板
（10mm厚）
62.5(71.7)
65.9(75.4)
71.2(80.7)
夹层玻璃
(5+0.38PVB+5)
123.7(152.7)
139.0(172.0)
176.4(213.4)
（3mm厚）
69.2(80.3)
73.5(85.5)
84.9(98.5)
89.2(103.2)228.8(263.1)
108.6(124.6)
71.8(82.5)
75.8(86.7)
81.9(92.8)
142.2(175.6)
160.0(198.1)
202.9(245.4)
79.6(92.3)
84.5(98.3)
97.6(113.2)
102.2(117.4)263.2(302.8)124.5(143.3)127.2(146. 8)285.3(332.8)137.6(179.5)153.2(176.6)313.7(365.1)157.6(206.3)51.4(58.9)
55.0(63. 1)
59.6(68.6)此图集内容来自标准下载网
70.6(81.9)
119.3(146.5)
133.2(169.2)
156.2(201.5)
206.6(258.6)
58.8(68.6)
63.8(75.2)
73.6(85.7)
86.5(98.8)
电动采光排烟天窗选用表
有效开口面积
(m/槿)
1.36(1.82)
1.66(2.22)
2.11(2.82)
2.82(3.76)
1.36(1.82)
1.66(2.22)
2.11(2.82)
2.82(3.76)
3.52(4.75)
4.23(5.65)
1.305(1.74)
1.605(2.14)
2.055(2.74)
2.775(3.74)
图集号
审核王祖光1江充校对间晓春春设计吴莹页
11CJ33
天窗型号
C3CT圆拱型
电动采光排
烟天窗
(侧开式）
MC3CT圆拱型
电动采光排
烟天窗
(侧开式）
天窗代号
C3CT(Z、W)-2060n
C3CT(Z、)-3060n
C3CT(Z、)4060n
C3CT(Z、w)5060n
C3CT(Z、w)-6060n
MC3CT-3012
MC3CT-3015
MC3CT-4015
MC3CT-4018
MC3CT-5018
MC3CT-5024
MC3CT-6024
MC3CT-6030
洞口内尺寸
(宽×长）
2000×6000n
3000×6000n
4000×6000n
5000×6000n
6000×6000n
3000×6000n
3000×6000n
4000×6000m
4000×6000n
5000×6000n
5000×6000n
6000×6000m
6000×6000n
注：1.天窗制作不包含天窗基座，天窗基座见本图集第27～29页；续表
2.天窗选用表为标准窗型选用参考表，当有特殊要求时，可根据具体要求由生产厂家设计制作，n为洞口长度模数的倍数，由工程设计确定。蜜外形尺寸
(宽×长）
2280×(6000n+280)
3280×(6000n+280)
4280×(6000n+280)
5280×(6000n+280)
6280×(6000n+280)
3280×(6000n+280)
3280×(6000n+280)
4280×（6000n+280)
4280×(6000n+280)
5280×(6000n+280)
5280×(6000n+280)
6280× (6000n+280)
6280×(6000n+280)
(H1X数量）
350×1
430×1
500×1
580×1
680×1
450×2
600×2
600×2
750×2
750×2
450×4
450×4
600×4
按所选采光板材料窗体质量
阳光板
（kg/槿）
（10mm厚）
（3mm厚）
电动采光排烟天窗选用表
有效开口面积
(m/槿）
图集号
担克校对间晓春春设计吴堂
审核王祖光
11CJ33
天窗型号
C3ST圆拱型电动
采光排烟天窗
(上开式）
C3G固定式圆
拱型采光天窗
天窗代号
C3ST(Z、W)-2020n
C3ST(Z、W)-2520n
C3ST(Z、W)-3020n
C3G-1060n
C3G-1560n
C3G2060n
C3G-3060n
C3G-4560n
C3G-6060m
注：1.天窗制作不包含天窗基座，天窗基座见本图集第27~29页。续表
洞口内尺寸
(宽×长）
2000×2000m
2500X2000m
3000X2000n
1000×6000n
1500×6000n
2000×6000n
3000×6000n
4500×6000n
6000×6000n
2.天窗选用表为标准窗型选用参考表，当有特殊要求时，可根据具体要求由生产厂家设计制作，n为洞口长度模数的倍数，由工程设计确定。窗外形尺寸
（宽×长）
2280X(2000n+280)
2780X(2000n+280)
3280×(2000n+280）
1280×（6000n+280）
1780×(6000n+280)
2280X(6000n+280)
3280×(6000n+280）
4780×(6000n+280)
6280×(6000n+280)
窗扇尺寸
（宽×长）
1400x1000
1800x1000
2200x1000
按所选采光板材料窗体质量
（kg/檀）
阳光板
（10mm厚）
（3mm厚）
电动采光排烟天窗选用表
有效开口面积
(2/）
图集号
审核王祖光1社充校对间晓春春设计吴莹页
11CJ33
