【11CJ28】 无机集料阻燃木塑复合条板建筑构造（参考图集）

15CJ28
（替代11CJ28）
无机集料阻燃木塑复合
条板建筑构造
参考图集
中国建筑标准设计研究院
15CJ28
（替代11CJ28）
无机集料阻燃木塑复合
条板建筑构造
参考图集
组织编制：中国建筑标准设计研究院中國计划出版社

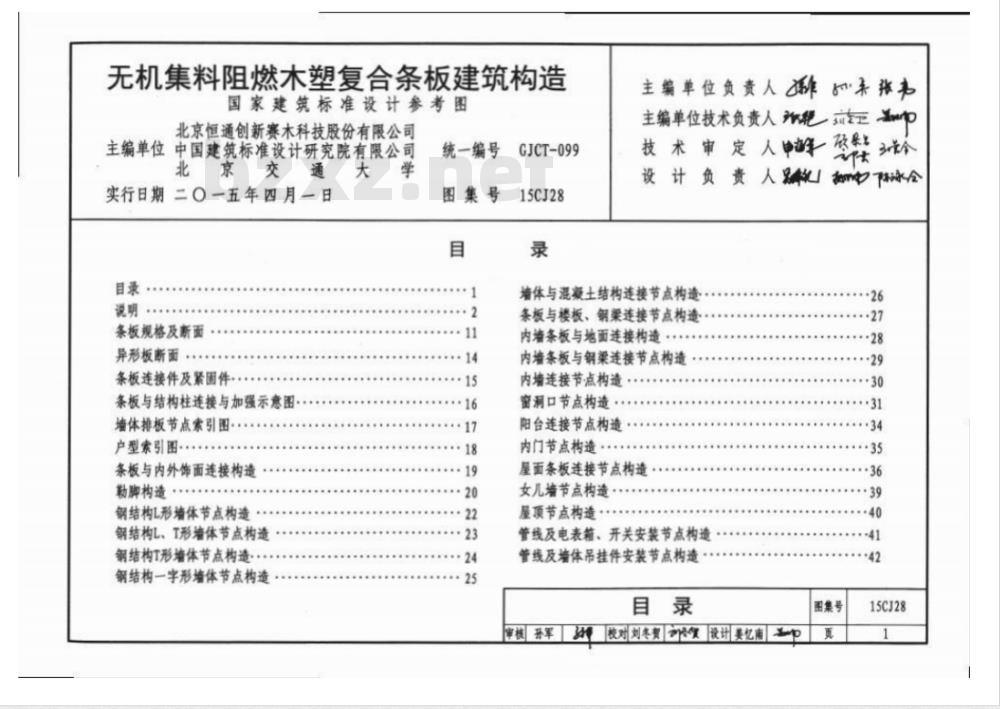

无机集料阻燃木塑复合条板建筑构造国家建筑标准设计参考图
北京恒通创新赛木科技股份有限公司主编单位中国建筑标准设计研究院有限公司北京交通大学
实行日期二〇一五年四月一日
条板规格及断面
异形板断面
条板连接件及紧固件
条板与结构柱连接与加强示意图墙体排板节点索引图·
户型索引图··
条板与内外饰面连接构造
勒脚构造
钢结构L形墙体节点构造
钢结构L、T形墙体节点构造
钢结构T形墙体节点构造·.
钢结构一字形墙体节点构造
统一编号
图集号
GJCT-099
15CJ28
主编单位负责人来张书
主编单位技术负责人能
技术更定人
设计负责人全
增体与混凝土结构连接节点构造条板与楼板、钢架连接节点构造内墙条板与地面连违接构造
内墙条板与钢梁连接节点构造
内墙连接节·点构造
窗洞口节点构造
阳台连接节点构造
内门节点构造··
屋面条板连接节点构造
女儿墙节点构造
屋顶节点构造：
管线及电表箱、开关安装节点构造管线及培体吊挂件安装节点构造目录
核孙军校对刘冬贺贺设计姜忆南工巾图集号
··34
15CJ28

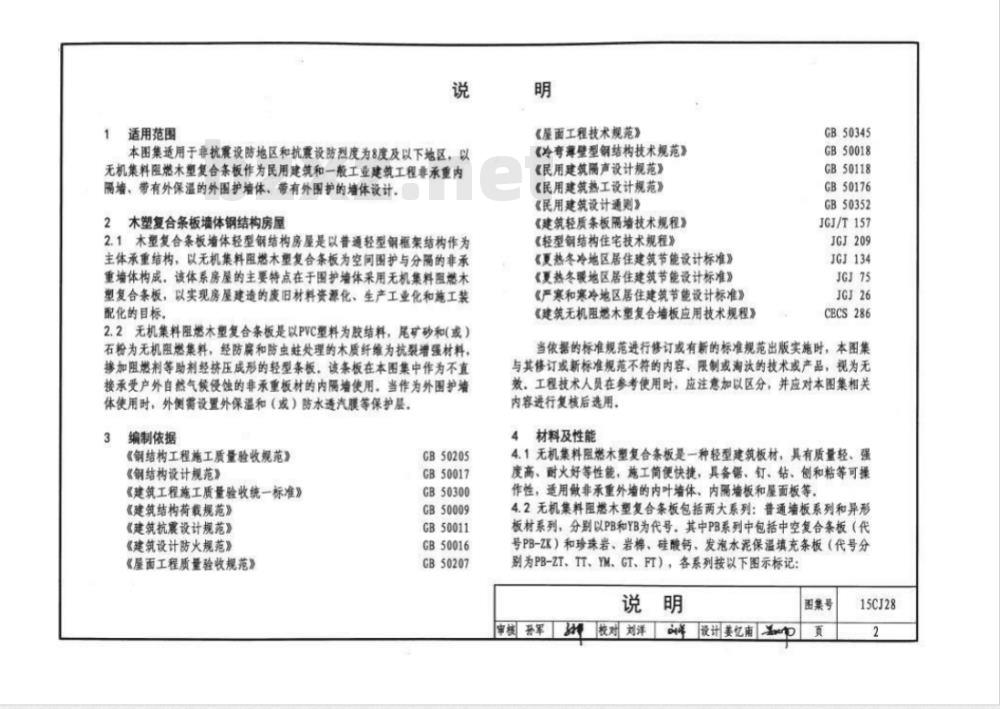

适用范围
本图集适用于非抗震设防地区和抗震设防烈度为8度及以下地区，以无机集料阻燃木塑复合条板作为民用建筑和一般工业建筑工程非承重内隔墙、带有外保温的外图护墙体、带有外图护的墙体设计。2木塑复合条板墙体钢结构房屋
2.1木塑复合条板墙体轻型钢结构房屋是以普通轻型钢框架结构作为主体承重结构，以无机集料阻燃木复合条板为空间图护与分隔的非承重墙体构成。该体系房屋的主要特点在于图护墙体采用无机集料阻燃木塑复合条板，以实现房屋建造的废旧材料资源化、生产工业化和施工装配化的目标。
2.2无机集料阻燃木塑复合条板是以PVC型料为胶结料，尾矿砂和(或）石粉为无机阻燃集料，经防扁和防虫蛀处理的木质纤维为抗裂增强材料，掺加阻燃剂等助剂经挤压成形的轻型条板，该条板在本图集中作为不直接承受户外自然气候侵蚀的非承重板材的内隔增使用，当作为外围护请体使用时，外侧需设置外保温和（或）防水透汽膜等保护层。3
编制依据
《钢结构工程施工质量验收规范）《钢结构设计规范》
《建筑工程施工质量验收统一标准》《建筑结构荷载规范》
《建筑抗震设计规范》
《建筑设计防火规范》
《屋面工程质量验收规范》
CB50205
CB50017
GB50300
CB50009
GB50011
GB50016
CB50207
《屋面工程技术规范》
《冷弯幕壁型钢结构技术规范》《民用建筑隔声设计规范》
《民用建筑热工设计规范》
《民用建筑设计通则》
《建筑轻质条板隔墙技术规程》《轻型钢结构住宅技术规程》
《夏热冬冷地区居住建筑节能设计标准》《夏热冬暖地区居住建筑节能设计标准》《严寒和寒冷地区居住建筑节能设计标准》《建筑无机阻燃木塑复合墙板应用技术规程》GB50345
GB50018
GB50118
GB50176
GB50352
JGJ/T157
JGJ209
JGJ134
CECS286
当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与其修订或新标准规范不符的内容、限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。
4材料及性能
4.1无机集料阻燃木塑复合条板是一种轻型建筑板材，具有质量轻、强度高、耐火好等性能，施工简便快捷，具备锯、钉、钻、创和粘等可操作性，适用做非承重外墙的内叶墙体，内隔墙板和屋面板等。4.2无机集料阻燃木塑复合条板包括两大系列：普通墙板系列和异形板材系列，分别以PB和YB为代号。其中PB系列中包括中空复合条板（代号PB-ZK）和珍珠岩、岩棉、硅酸钙、发泡水泥保温填充条板（代号分别为PB-ZT、TT、YM、GT、FT），各系列按以下图示标记：说明
申核孙军州校对刘洋设讯姜忆南美巾图集号
15CJ28

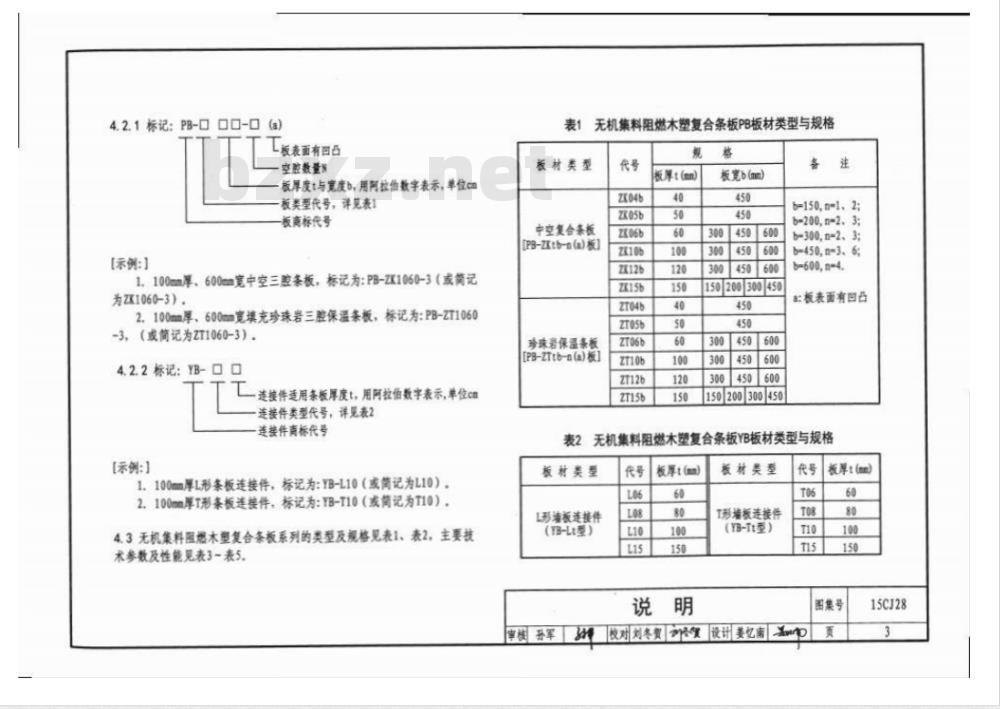

4.2.1标记：PB-□□□-□(a）
一板表面有凹凸
空腔数量N
板厚度：与宽度b，用阿拉伯数字表示，单位cm板类型代号，详见表1
板商标代号
[示例：]
1.100m厚、600m宽中空三腔条板，标记为：PB-ZK1060-3（或筒记为ZX1060-3），
2.100mm厚、600mm宽填充珍珠岩三腔保温条板，标记为：PB-ZT1060-3，（或简记为ZT1060-3），
4.2.2标记：YB-□
一违接件适用条板厚度t，用阿拉伯数字表示，单位cm连接件类型代号，详见表2
连接件商标代号
[示例:】
1.100mm厚L形条板连接件，标记为：YB-L10（或筒记为L10）2.100mm厚T形条板连接件，标记为：YB-T10（或筒记为T10），4.3无机集料阻燃木型复合条板系列的类型及规格见表1、表2主要技术参数及性能见表3一表5.
无机集料阻燃木塑复合条板PB板材类型与规格麦1
板材类型
中空复合条板
[PB-ZKtb-n(a)板]
珍珠岩保温条板
[PB-ZTtb-n(a)板]
板厚t(mm)
板宽b(mm)
450600
150|200|300|450
300450600
150|200|300|450
b=150,n=12;
b=200,n-2.3:
b300,n=2.3;
b=450,n-3、6;
b-600,n-4.
&:板表面有回凸
表2无机集料阻燃木塑复合条板YB板材类型与规格板材类型
L形墙板连接件
(TB-Lt型)
板厚t(m)
板材类型
T形墙板连接件
(YB-Tt型)
板厚t(mm)
图集号
校对刘冬贸贺设计姜忆南巾
审核开军
15CJ28
表3100厚中空复合条板（PB-ZK10）检测数据项目
面密度（kg/m)）
抗冲击
硬物冲击
软物冲击
集中荷裁
加载至5kN/m
提度值（mm）
加载至6kN/m2
烧度值（m）
抗压破坏荷载
抗压强度（MPa）
吊挂力
不透水性
湿度变形（%）
传热系数【国/（K）】
蓄热系数[国/(2X)]
教化系数
维卡软化点(C)
检测结果
落球法实验冲击1次，板面
无裂痕
经7次抗冲击试验后表面
无裂纹
加载至6kN静置10min后样
品未折断
平均230元k
加载1kN静置24h吊挂区
24h，底面无水滴，
水面无明显下降
参愿标难
JG/T169
JC/T564.2
JG/T169
JC/T698
GB/T23932
CB/T50152
JG/T169
JG/T169
GB/T7019
GB/T7019
GB/T8484
JG/T169
GB/T1633
然后与石膏板复合，其他特性指增板本注：复合板是指培板空腔内填充岩棉，身特性。
抗冻性
耐火极限（h）
燃烧性能等级
耐热水性能
耐久性
耐干湿性能
空气产
计权隔
复合板
氧指数（%）
材料产烟毒性
干煤收缩值
内照射指数
外射指数
吸水率（%）
续表3
检测结果
50个循环，表面无裂纹
空数，起泡、剩离现象
温度为（60±3)C水中漫泡
56d的试件和基准试件的饱
水状态抗折强度比值，0.84
室温下水中浸池18h，在温
度（60±3）烘干6h为一
个潘环，50次后循环的试
件和基准试件的饱水状态
抗折强度比债，0.89
准安全级ZA1
校对刘洋
审核开军
参熏标准
GB/T9978.1
GB8624
GB/T7019
GB/T7019
CB/T19889.3
GB/T50121
GB/T2406
GB/T20285
JG/T169
GB6566
GB6566
GB/T7019
图集号
年设委忆南
15CJ28
含水率（%）
续表3
检测结果
参愿标准
GB/T7019
表4120厚中空复合条板（PB-ZK12）检测数据项目
面密度（kg/m2）
抗冲击
硬物冲击
软物冲击
集中荷载
加载至5kN/#2
挠度值(m)
加载至6k%/m2
挑度值（mm）
抗压破环荷载
抗压强度（MPa）
检测结果
落球法实验冲击1次，板面
无裂痕
经7次抗冲击试验后表面
无裂纹
加载至6kN静置10min后格
品未折断
平均198kN
参照标准
JG/T169
JC/T564.2
JG/T169
JC/T698
GB/T23932
GB/T50152
JG/T169
吊挂力
不透水性
湿度变形（%）
传热系数[【V/(2-K）
蓄热系数[W/（2K】
软化系数
维卡软化点（C）
抗冻性
对火极限（h）
燃烧性能等级
耐热水性能
酸久性
耐干湿性能
续表4
检测结果
加载1kN静置24h吊挂区
24h，底面无水滴，
水面无明显下降
50个循环，表面无裂纹、
空鼓、起泡、刺高现象
B，级
谨度为（60±3）C水中浸泡
56d的试件和基准试件的饱
水状态抗折强度比值，0.84
室温下水中浸泡18h，在温
度（60±3）C烘干6h为一
个循环，50次后循环的试
件和基准试件的他水状态
抗折强度比值，0.89
参照标准
JG/T169
GB/T7019
CB/T7019
GB/T8484
JG/T169
CB/T1633
JG 149
GB/T9978.1
GB8624
GB/T7019
GB/T7019
校对刘冬贺贺设计姜忆南工市
审核升军
图集号
15CJ28
空气产
针权篇
复合板
氧指数（%）
材料产烟毒性
干煤收缩值
内照射指数
外照射指数
吸水率（%）
含水率（%）
续表4
检测结果
准安全级ZA1
150厚中空复合条板（PB-ZK15）项目
检测结果
面密度（kg/m）
抗冲击
硬物冲击
软物冲击
参照标准
GB/T19889.3
GB/T50121
GB/T2406
GB/T20285
JG/T169
GB6566
GB6566
CB/T7019
GB/T7019
检测数据
参照标准
JG/T169
落球法实验冲击1次，板面
无裂痕
经7次抗冲击试验后表面
无裂纹
JC/T564.2
JG/T169
注：复合板是指墙板空腔内填充岩棉，然后与石膏板复合。其他特性指墙板本身特性，
集中荷载
加载至5kN/m
度值（mm）
加载至6kN/mz
挠度值（mm）
抗压破坏荷载
抗压强度（MPa）
吊挂力
不透水性
湿度变形（%）
传热系数[M/（2K)】
蓄热系数[0/(2)]
软化系数
维卡软化点(C)
抗漆性
耐火极限（h）
燃烧性能等级
续表5
检测结果
加载至6kN静置10min后样
品未折断
平均325kN
加载1kN静置24h吊挂区
24h，底面无水滴
水面无明显下降
50个循环，表面无裂纹、
空鼓、起泡、利离现象
参照标准
JC/T698
GB/T23932
GB/T50152
JG/T169
JG/T169
GB/T7019
GB/T7019
GB/T8484
JG/T169
GB/T1633
GB/T9978.1
GB8624
图集号
设计姜忆南中
审核孙军校对刘洋
15CJ28
耐久性
空气声
计权隔
(dB）
热水性能
耐干遥性能
复合板
氧指数（%）
材料产烟毒性
干燥收缩值
内照射指数
外照整指数
吸水率（%）
含水率（%）
续表5
检测结果
温度为（60±3)C水中浸泡
56d的试件和基准试件的饱
水状态抗折强度比值，0.84
室谨下水中烫滤18h，在通
度（60±3）烘干6h为一
个错环，50次后错环的试
件和基准试件的饱水状态
抗折强度比值，0.89
难安全级ZA1免费标准bzxz.net
参照标难
GB/T7019
GB/T7019
GB/T19889.3
GB/T50121
GB/T2406
CB/T20285
JG/T169
GB6566
GB6566
CB/T7019
GB/T7019
注：复合板是指培板空腔内填充岩棉，然后与石膏板复合。其他特性指墙板本身特性，
4.4连接用钢构件及预埋件锚板应采用碳素结构钢Q235B级钢材，其材料性能应符合《钢结构设计规范》GB50017的规定，除预理件外所有连接用钢构件应采用热镀锌等有效防腐防护处理，并满足《钢结构防扇蚀涂装技术规程》CECS343的规定。
4.5所用自钻自攻鸡钉、贴账螺检等连提件应果用碳素0235链锌钢，自钻自攻螺钉并应符合《六角法兰面自钻自攻螺钉》GB/T15856.4的有关规定。
5条板选用
5.1无机集料阻然木塑复合中空系列条板用作墙板时：④分室隔墙，其厚度不应小于100mm；②分户堵，不宜小于120mm；?外图护墙，不宜小于150m；屋面板，应采用厚度大于等于60mm的条板或填充保温材料的系列条板，当条板用于一般工业建筑非承重外图护墙时，其厚度不应小于120mm。条板厚度与墙梁及橡条问距关系参见表6.表6条板厚度与墙梁及棕条间距关系条板厚度(mm)
墙梁及裱条间距(mm)
5.2为了使隔声量达到指标要求，分室隔堵可采用150mm厚中空条板或100mm厚中空条板双面复合石膏板构造形式；用作分户增应采用150mm厚中空条板两面复合石膏板构造，当采用150mm厚、表面带有四凸纹路的条板时，可进一步提高境体隔声性能。5.3分户隔墙、走廊隔墙、楼梯间隔墙和外围护堵等，可采用相应厚度的填充系列条板，以使墙板的燃烧性能和耐火极限满足现行国家标准《建筑设计防火规范》GB50016的相关规定，5.4条板墙体高度应符合下列要求：5.4.1100mm厚条板墙体高度不应大于3.6m；说明
审核形军校对刘冬贺贺贸设训姜忆南巾图集号
15CJ28
5.4.2120mm厚条板墙体高度不应大于4.2m；5.4.3150mm厚条板墙体高度不应大于4.5m。5.5条板用作非承重外图护增宜采用整向排板，分层承托：采用横板墙时应由主体结构承托。墙梁间距对于风荷载较大地区的公共建筑或工业建筑，应采用适当加密墙梁间距或加密连接点等措施加围。5.6用于非承重外图护内叶堵及屋面板的条板，应按等效荷载设计进行承载力检验，受弯承载力检验系数（包括自重）不应小于1.35.连接承载力检验系数不应小于1.5，在载效应的标准组合作用下，板受育搅度最大值不应超过板跨度的1/200，且不应出现裂续。5.7条板用作非承重外围护增及屋面板时，均采用外保温或填充构造系统、墙体的热工性能需经热工计算，确定保温材料及其厚度，以满足当地节能设计标准。构造系统选用应符合国家现行标准《外增外保温技术规程》JGJ144的要求，并参见相关国家建筑标准设计图集10J121《外墙外保温建筑构造》的构造要求及微法。5.8墙体安装前应做排板设计，预留门密口，并运用系列条板中的各种宽度加以组合，以确保门密测口两侧灼使用标准整板，避免裁板、补板情况出现。
6条板连接
6.1条板墙体或屋面板安装时，采用企口咬合，并在企口续处以自攻螺钉连接，采用M6规格自攻螺钉，间距小于等于600mm，且每块板每边不得少于3点。
6.2条板安装中，板上墙与上沿架、板下端与楼地板面之间连接以U型钢卡为连接件，钢卡设于两块条板接续处（或设通长U型钢卡连接）板侧边与结构柱之间连接采用U型钢卡为连接件，其U型钢卡间距小于等于1000mm，且每块板侧不得少于2点连接，板侧边上下端与主体结构采用L型钢卡连接，钢卡均采用3mm厚热镀锌钢制成，钢卡长度不小于板厚，每件钢卡采用于M8膨胀螺检或焊接方式围定于主体结构上。6.3屋面板安装时，条板与C型钢操条之间采用M6规格自攻螺钉连接，每极棒条与板连接不少于3点，对于风荷载数值较大地区的屋面，应适当加密具体连接点数量，且应满足现行国家标准《建筑结构荷载规范》GB50009的相关规定，
7施工及构造要求
7.1内外增板均由带企口的条板按墙体长度方向整向拼装，当增端部尺寸不足一块标准板宽时，可按尺寸要求切割补板，补板宽度不应小于200mm.
7.2条板整向接板不宜超过一次，相邻条板横缝错缝应大于300mm，超过允许安装商度的增板应由工程设计单位另行设计，采取适当的构造推施，如增加钢架等，
7.3条板增长度超过6m时应采取型钢或U型钢背靠背加围。如设置钢柱或（和）整向变形分隔缝，并用柔性嵌缝材料填实，并做好盖缝处理7.4条板之间企口缝应紧密对位，条板与主体框架柱之间缝隙内应填聚合物水泥粘结砂浆并挤实，接续处应粘贴防裂网带、防裂胶带或采用附加粘贴一层涂型中碱玻纤网布，宽度不小于100mm7.5增板钢卡件与结构问缝隙用柔性砂浆（或发泡胶）填实。填充板顶板缝宜在楼面永久荷载到位后进行。7.6条板拼装墙体的内外饰面茶层采用粘贴双层涂型中碱玻纤网布时，两层网布的纬向应相互垂直。内饰面亦可采用铺钉厚度大于10mm石膏板作为饰面基层：外饰面亦可采用挂钢丝网抹灰或粘贴防水透气膜层后钉挂外饰面挂板等构造做法。
7.7条板现场开测直径不宜大于150mm，若开洞尺寸超过限制，其设计应与厂家另行协商，板墙上横向开槽数设电气暗线、开关盒时，开槽深度不应大于板厚的2/5，开槽长度不得大于板宽的1/2，开槽埋线后应补强说明
申核孙军校对刘洋年设计姜忆南工中图集号
15CJ28
修复，严禁在堵板两例同一部位开槽、开涮，其间距应错开150mm以上7.8墙板厚度小于150mm不宜设置暗埋配电箱、控制柜等需暗理水管时，整管可采用厚度150mm的专用培板配件，水平管理置墙板厚度不得小于150mm，开槽深度、长度及补强同第7.7条。7.9墙板上需要吊挂重物和设备时，不得单点围定，两点间距应大于300mm，销固件应做好防房、防锈处理。7.10条板用于厨房、卫生间及有防潮、防水要求的环境时，应采取防潮、防水构造措施条板下端宜设置C20细石混激土堵垫，高度不宜小于100mm（或结构采取降板措施），并应做泛水处理。凡附设水池、水箱、洗手盆等设施的墙体，墙面灼应做防水处理。8验收标准
8.1采用本图集的无机集料阻燃木塑复合条板应具有产品质量合格证其尺寸偏差和外观应符合表7与表8的规定。8.2无机集料阻燃木型复合条板安装允许偏差及检验方法应符合表9的规定。
表7无机集料阻燃木塑复合条板尺寸允许偏差序号
注：L为板的高度，
板面平整度
对角线差
侧向育曲
允许偏差（m）
表8无机集料阻燃木塑复合条板外观质量要求项目
板面外翼筋、纤；飞边毛刺；板面泛霜；板的横向、向、厚度方向贯通裂缝
板面裂缝，长度50~100mm，宽度0.5-1.0mm蜂窝气孔，长径5~30mm
缺校拌角，宽度×长度10m×25mm-20mm×30mm壁厚（m）
<2处/板
<3处/板
<4处/板
注：2~4项中低于下限值缺陷怎略不计，商于上限值缺陷为不合格。8.空心条板应测壁厚
无机集料阻燃木塑复合条板安装允许偏差及检验方法允许偏差
门窗槽口
宽度、高度
门窗槽口对角
线长度差
<1500m
>1500m
<2000mm
>2000mm
门窗框的正、侧面垂直度
门窗框的水平度
门框标商
门窗整向偏高中心
门窗意与窗柜平行度
检验方法
用钢尺检查
用钢尺检查
用1m垂直检测尺检查
用1m水平尺和塞尺检查
用钢尺检查
用钢尺检查
用1m水平尺和塞尺检查
图集号
审树开军校对刘冬贺复设计姜忆南巾质
15CJ28
