【13CJ36】 威达屋面防水系统建筑构造（参考图集）

13CJ36
威达屋面防水系统建筑构造
参考图集
中国建筑标准设计研究院

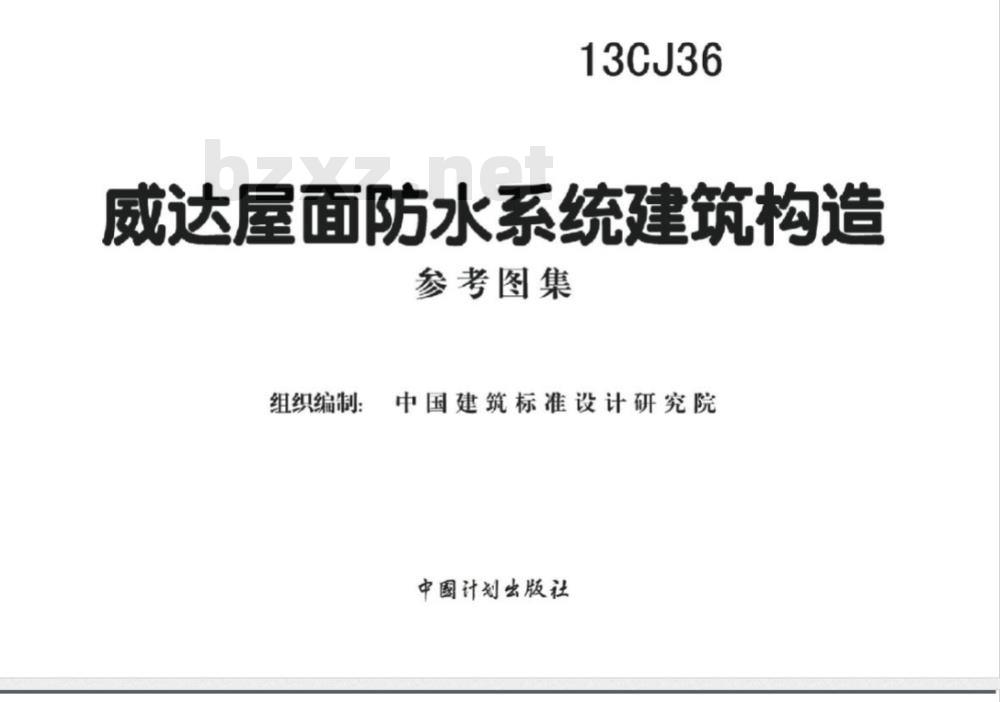

13CJ36
威达屋面防水系统建筑构造
参考图集
组织编制：
中国建筑标准设计研究院
中國计刻出版社

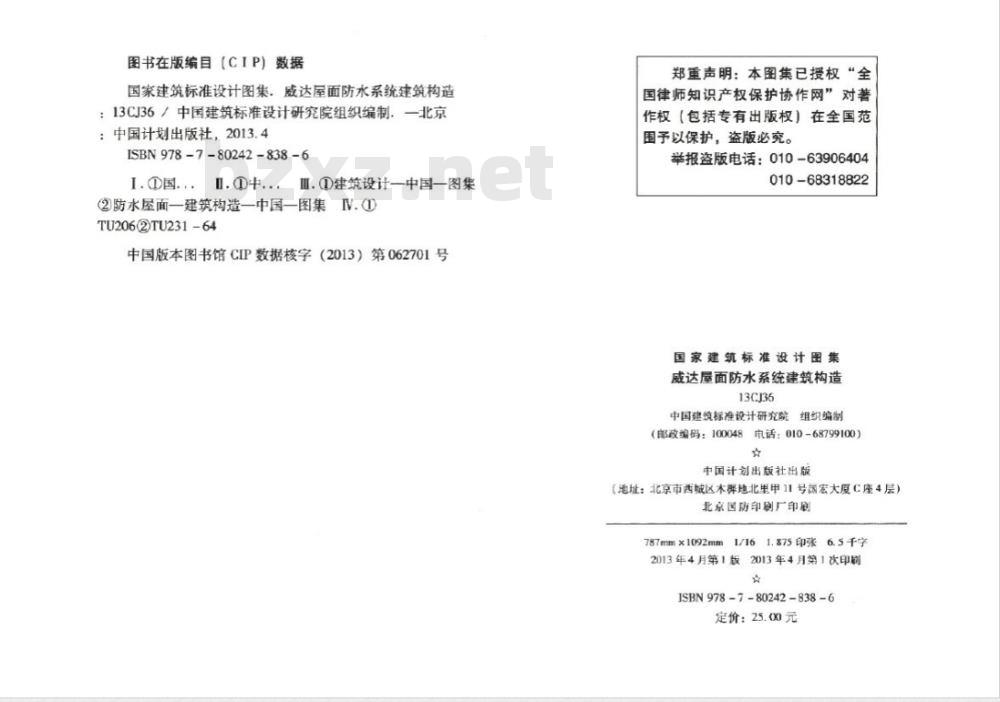

图书在版编目（CIP）数据
国家建筑标准设计图集，威达屋面防水系统建筑构道：13CJ36／中国建筑标准设计研究院组织编制.一北京：中国计划出版社，2013.4
ISBN978-7-80242-838-6
I.@国....①中...Ⅲ.①建筑设计一中国一图集②防水屋面一建筑构造一中国一图集IV.①TU206②TU231-64
中国版本图书馆CIP数据核字（2013）第062701号郑重声明：本图集已授权“全
国律师知识产权保护协作网”对著作权（包括专有出版权）在全国范围予以保护，盗版必究。
举报盗版电话：010-63906404
010-68318822
国家建筑标准设计图集
威达屋面防水系统建筑构造
13CJ36
中国建筑标准设计研究院
组织编制
（邮政编码：100048电话：010-68799100）育
中国计划出版社出版
（地址：北京市西城区本地北里甲11号国宏大厦C座4层）北京国防印刷厂印刷
787mm×1092mm1/161.875印张6.5千字2013年4月第1版2013年4月第1次印刷☆
ISBN9787-80242838-6
定价：25.00元

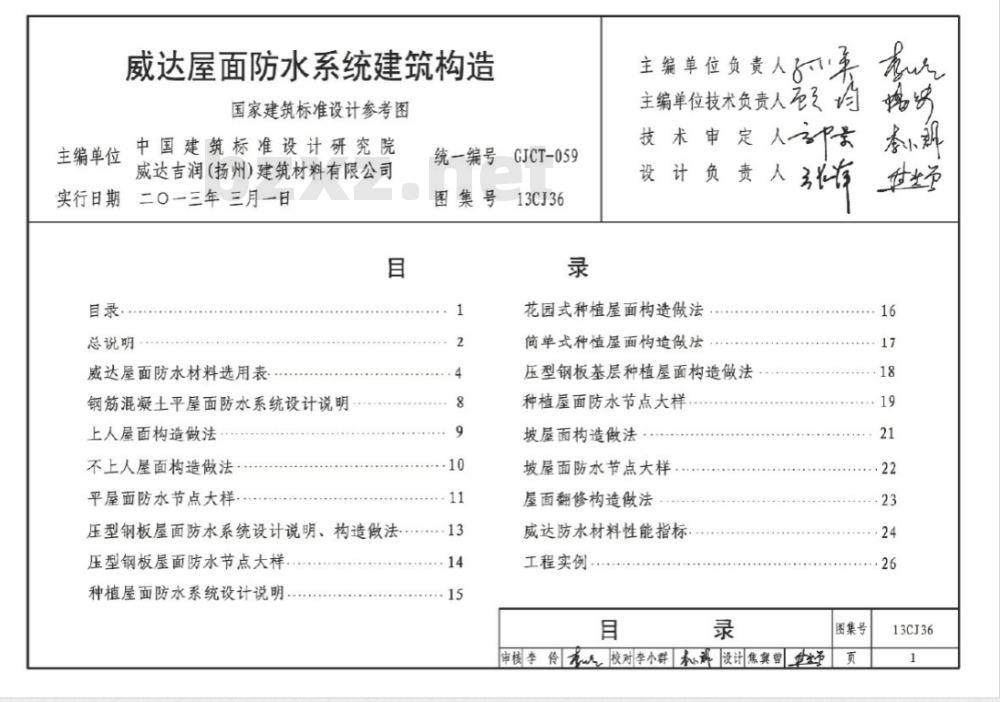

主编单位
威达屋面防水系统建筑构造
国家建筑标准设计参考图
中国建筑标准设计研究院
威达吉润(扬州)建筑材料有限公司实行日期二〇一三年三月一日
目录·
总说明
威达屋面防水材料选用表
钢筋混凝土平屋面防水系统设计说明上人屋面构造做法
不上人屋面构造做法
平屋面防水节点大样
压型钢板屋面防水系统设计说明、构造做法压型钢板屋面防水节点大样
种植屋面防水系统设计说明
统一编号
图集号
GJCT-059
13CJ36
主编单位负责人集
主编单位技术负责人均
技术审定人
设计负责人张存
花园式种植屋面构造做法
简单式种值屋面构造假法
压型钢板基层种植屋面构造做法种植屋面防水节点大样
坡屋面构造做法
坡屋面防水节点大样
屋面翻修构造做法
威达防水材料性能指标
工程实例..
审核李伶元校对李小群和观设计焦宾曾童图集号
13CJ36

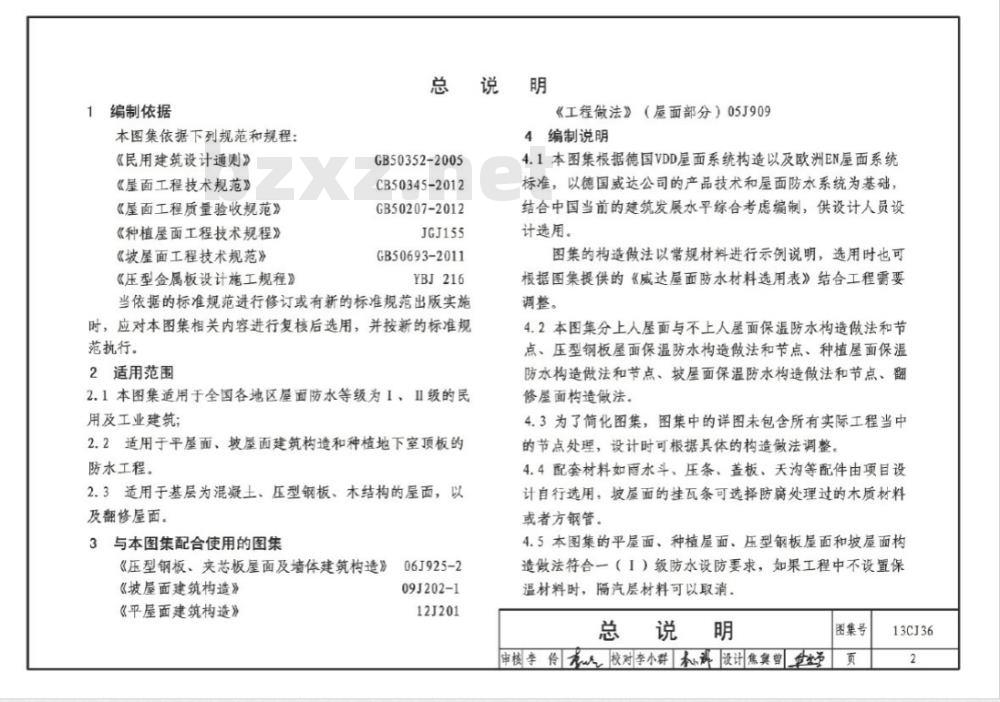

1编制依据
本图集依据下列规范和规程：
《民用建筑设计通则》
《屋面工程技术规范》
《屋面工程质量验收规范》
《种植屋面工程技术规程》
《坡屋面工程技术规范》
《压型金属板设计施工规程》
总说明
《工程做法》（屋面部分）05J9094编制说明
GB50352-2005
CB50345-2012
GB50207-2012
JGJ155
GB50693-2011
YBJ216
当依据的标准规范进行修订或有新的标准规范出版实施时，应对本图集相关内容进行复核后选用，并按新的标准规范执行。
2适用范围
2.1本图集适用于全国各地区屋面防水等级为1、Ⅱ级的民用及工业建筑；
2.2适用于平屋面、坡屋面建筑构造和种植地下室顶板的防水工程。
2.3适用于基层为混凝土、压型钢板、木结构的屋面，以及橱修屋面。
3与本图集配合使用的图集
《压型钢板、夹芯板屋面及墙体建筑构造》《坡屋面建筑构造》
《平屋面建筑构造》
06J925-2
09J202-1
12J201
4.1本图集根据德国VDD屋面系统构造以及欧洲EN屋面系统标准，以德国威达公司的产品技术和屋面防水系统为基础，结合中国当前的建筑发展水平综合考虑编制，供设计人员设计选用。
图集的构造做法以常规材料进行示例说明，选用时也可根据图集提供的《威达屋面防水材料选用表》结合工程需要调整。
4.2本图集分上人屋面与不上人屋面保温防水构造做法和节点、压型钢板屋面保温防水构造做法和节点、种植屋面保温防水构造做法和节点、坡屋面保温防水构造做法和节点、翻修屋面构造做法。
4.3为了简化图集，图集中的详图未包含所有实际工程当中的节点处理，设计时可根据具体的构造做法调整。4.4配套材料如雨水斗、压条、盖板、天沟等配件由项目设计自行选用，坡屋面的挂瓦条可选择防腐处理过的木质材料或者方钢管。
4.5本图集的平屋面、种植屋面、压型钢板屋面和坡屋面构造做法符合一（I）级防水设防要求，如果工程中不设置保温材料时，隔汽层材料可以取消。总说明
审核李伶危以，校对李小群设计焦奠曾图集号
13CJ36
5设计选用和施工说明
5.1当屋面基层为混凝土时，应平整、干燥，不得有酥松、起皮现象，无油污、灰尘。当屋面基层为压型钢板时，压型钢板需符合相关规范要求，表面不得有灰尘、油污、尖锐焊接突起物。
5.2卷材施工前，应采用配套的冷底子油对基层进行处理不可涂，待干燥后才能进行卷材施工，冷底子油应符合相关规范要求，环保性能应符合《室内装饰装修材料胶粘剂中有害物质限量》GB18583-2001标准要求。5.3当基层为混凝土时，宜选用1S0180点状封胶改性沥青防水卷材作为隔汽层，凸点向上，点状封胶可与保温材料牢固粘结，同时可以实现保温材料里的湿汽自由流通，保证保温材料上的防水层不会起鼓而破坏或者影响使用寿命。当基层为压型钢板或者木结构时，隔汽层宜选用SKD-AL自粘性改性沥青耐酸碱铝箔面层屑汽材料。由于空销材料在搭接处、钉口处容易漏汽，所以本图集不推荐使用PE膜等空铺式的隔汽材料。
隔汽层的设置与否可视工程需要确定。5.4保温层施工应在天气干燥的时候进行，保证保温层的含水量不高于4%，保温层的选择必须符合国家或地方的相关规定，如果选用非A级防火保温材料时，不宜进行大面积同时施工，应选择铺设一部分后马上进行下一道工序施工，以免造成火灾。
5.5采用热熔溶施工时，必须配备灭火器，且不得在5级风力以上的天气施工，施工时应完全熔化卷材粘结面，不得有空鼓，详细施工可参照相关规范要求。5.6在坡屋面选用波形沥青防水板作为防水层时，应在女儿墙、水落口、檐口、天沟、屋脊等处，进行加强防水处理，波形沥青防水板或波形沥青瓦的横向搭接尺寸为一个波，纵向搭接处不小于100mm，屋脊等不能搭接的部位用专用胶带密封。波形两青瓦、波形沥青防水板的瓦钉必须固定在波峰上，波形沥青瓦每隔一个波固定一个钉子，檐口及搭接处需要每个波固定一个钉子。每张波形两青板的瓦钉固定数量不少于10个。对于坡度较大的、保温材料较厚的，或者风力较大的地区可根据实际情况增加瓦钉固定数量，防水板的固定钉穿入混凝土不应小于35mm。
6其他
6.1本图集中除注明单位者外，其他均以mm为单位6.2其他未尽事宜，均应按照国家现行标准执行。6.3本图集以威达吉润（扬州)建筑材料有限公司提供的技术资料编制，图集的解释由该公司负责。总说明
审核李伶危以，校对李小群设计焦奠曾图集号
13CJ36
产品分类
底层防水
面层防水
产品代号
IS0180
IS0230
PYEII-S
PYEI-S
IS0230
GEMII-AL
产品中文名称
IS0180点状封胶改性沥青
防水卷材
IS0230点状封胶改性沥青
防水卷材
PYEI改性沥青防水卷材
PYEIⅡI改性沥青防水卷材
PYEII-S板岩面改性沥青
防水卷村
PYEI-S板岩面改性两青
防水卷材
IS0230-4S板岩面点状封
胶防水卷材
CEMI-AL马赛克型铝表面
改性沥青防水卷材
GEO改性沥青ⅡI型物理反
粘型防水卷材-聚酯面层
GEO改性沥青I型物理反
粘型防水卷材-聚酯面层
威达屋面防水材料选用表
安装方法
产品性能特点
1、长纤聚酯胎基浸透优质APP沥青涂层、无胶粉2、上表面附着细砂或PE膜
3、下表面点状沥封胶直径>20mm4、下表面点状沥青封胶纵横间距为5mm/10mm的封胶1、长纤聚酯胎基浸透优质SBS沥青涂层、无胶粉2、上表面附着细砂或PE膜
1、长纤聚酯胎基浸透优质SBS沥青涂层、无胶粉2、上表面附着细砂或PE膜
1、长纤聚酯胎基浸透优质SBS沥青涂层、无胶粉2、上表面附着板岩颗粒，抗紫外线能力强1、长纤聚酯胎基浸透优质APP沥青涂层、无胶粉2、上表面附着板岩颗粒，抗紫外线，耐老化3、下表面点状沥青涂层直径>20mm4、下表面点状沥青封胶纵横间距为5mm/10mm的封胶1、优质皱纤胎基浸透优质SBS沥青涂层、无胶粉2、上表面附0.2mm厚玛脂耐腐蚀的铝箔1、优质玻纤胎基浸透优质APP刃青涂层、无胶粉2、上表面附CEO聚酯布、可直接与砂浆或者细石混凝土强力粘结
威达屋面防水材料选用表
审核李伶人，校对李小群态观设计焦翼曾查节图集号
13CJ36
隔汽层
耐根穿刺
防水卷材
SKD-AL
IS0180
SKD-AL自粘性耐酸碱特
殊金属面层隔汽卷材
IS0180点状封胶改性沥青
防水卷材
THDF防火型自粘性铝膜加
强的隔汽卷材
PAP耐酸碱铝膜隔汽卷材
WSI铜复合胎基改性沥青
耐根穿刺防水卷材
WP改性沥青耐根穿刺防水
PUL耐根穿刺改性两青防力
4mm、
优质玻纤胎基和优质SBS两青涂层隔汽指标达到sd>1500m
上表面为特殊处理的铝箔面层，耐酸碱腐蚀3、
下表面自粘PE隔离层
5、钉孔自密性、抗酪破性强
1、长纤聚酯胎基浸透优质APP沥青涂层、无胶粉上表面附着细砂或PE膜
3、下表面点状沥青涂层直径>20mm4、下表面点状沥青封胶纵横间距为5mm/10mm的封胶上表面玻璃纤维加固铝膜
下表面自粘PE隔高层
3、B1级防火
4、隔汽指标达到sd>1500m
特殊玻璃纤维复合的耐酸碱腐蚀薄膜1
2、展汽指标达到sd>1500m
1、铜-聚酯复合胎基，物理根阻，环保性好2、上表面绿色板岩颗粒
3、产品具有北京园林所和德国FLL标准的耐根穿刺检测报告低温柔度：-30C；耐高温：+115C；拉力：950/850N/5cm4
最大拉力时延伸率：40/40%
1、长纤聚酯胎基浸透活性化学阻根剂的改性沥青2、上表面蓝绿色板岩颗粒
3、产品具有北京园林所和德国FLL标准的耐根穿刺检测报告低温柔度：-25；耐高温：+105℃；拉力：800/800N/5cm；4、
最大拉力时延伸率：40/40%
1，长纤聚酯胎基，浸透着活性化学阻根剂的改性两青为涂层2、上表面PE膜
威达屋面防水材料选用表
审核李伶元，校对李小群机群设计焦冀曾重图集号
13CJ36
自粘防水
改性沥青
单层防水
高分子
防水卷材
VDHDPE
OCB高分子防水材料
VDPET自粘性防水卷材
VDHDPE交叉层压自粘性
防水卷材
TTM改性沥青自粘防水券材
TSU改性沥青自粘防水卷材
TVFR单层用自粘型防火性
多彩防水卷材
VPF单层用彩色板岩颗粒
防水卷材
VPFt3单层用防火型彩色
板岩颗粒防水卷材
OCC高分子防水卷材
OCB高分子防水卷材
热风焊接
机械固定
机械固定
1、沥青基改性聚烯烃高分子防水材料，无增塑剂2、与沥青防水材料相容
3、耐竹子根穿透，通过FLL检测1、上表面耐撕裂PET
2、下表面自粘PE隔离层
3、冷自粘施工，钉口自窑性能好1、上表面耐撕裂交叉层压HDPE膜，不褐皱2、下表面自粘PB隔离层
3、冷自粘施工，钉口自密性能好1、优质玻纤胎基浸透优质SBS沥青涂层2、上表面热敏感PE薄膜：下表面自粘隔离膜3、特别适合与矿棉板直接粘结
4、低温柔度：-35℃；耐高温：+100℃；拉力：1100/1100N/5cm；最大拉力时延伸率：3/3%
1、优质玻纤聚酯复合胎基浸透优质SBS沥青涂层2、上表面PB薄膜
3、具有火功能，可与EPS、XPS直接粘结低温柔度：-20℃；耐高温：+100℃；拉力：1000/1000N/5cm；4、
最大拉力时延伸率：2/2%；尺寸稳定性：±0.3%1、优质玻纤聚酯复合胎基浸透优质SBS沥青涂层2、上表面彩色板岩颗粒
3、下表面自粘隔离层
4、主要性能指标：低温柔度：-30℃；耐高温：+110C；拉力：1200/900N/5cm；最大拉力时延伸率：40/40%；接缝剪切性能：800N/5cm；尺寸稳定性：0.2/0.2%
1、沥青基改性聚烯烃高分子防水材料，无增塑剂2、与沥青防水材料相容
型发基能糖提势F4:100/cm;低温考折;：-40℃
威达屋面防水材料选用表
审核李伶元，校对李小群鸡设计焦翼曾重图集号
13CJ36
波形沥青
防水板
（防水垫层）
波形沥
种植瓦
防火隔离膜
保温防水
体化卷材
保温材料
特殊高性能
防水卷材
DOIT-W
PRAL-W
*：波距×波高
DO1T波形沥青防水板62×28
LINE波形沥青防水板
TUIL波形沥青防水板230×30*
PUNT波形沥青防水板190×37
K14波形沥青防水板
DOIT-W波形沥青瓦
K14波形沥青瓦
PRAL波形沥青瓦
ATKA披屋面种植瓦
76×30
62×28*
76×30*
95×31*
CFF透气型隔火隔离膜
岩棉防水复合一体化材料
EPS防水复合一体化材料
XPS防水复合一体化材料
聚氨酯防水复合一体化材料
模塑聚苯乙烯泡沫塑料板
岩棉保温板
挤塑聚苯乙烯泡沫塑料板
HMO沥青防水卷材
HMO-S板岩面沥青防水卷材
±10%）
有效尺寸
500x800mm
格栅高度
50mm80mn
机械固定
机械固定免费标准bzxz.net
机械固定
1、多层植物纤维胎（16~24层），质量等级为R型2、抗弯曲强度：1400N/m
3、抗荷载性：3790N，撕裂强度：392N1、多层植物纤维胎（16~24层），质量等级为R型2、抗弯曲强度：1400N/m；3、质量等级为R型；4、颜色丰富：棕、红、绿、黑等颜色1、技屋面环保性种植系统；2、高抗碾压；3、可蓄水、固土及排水能力强；4、高耐根穿刺：5、抗老化性能好
玻纤加强隔火型薄膜卷材、抗折裂和耐老化性能好1、莱具保温、防水功能的材料（防水层3厚，保温层厚度可根据设计要求定制)；2、减少施工工序；缩短施工工期；3、无交叉作业，质量容易保证
表观密度>25Kg/m2，导热系数<0.042W/(m.K）表观密度>150Kg/m2，导热系数<0.038W/(m，K）表观密度>40Kg/m2，导热系数<0.031W/（m.X）1，玻纤增强聚酯胎基浸透特殊HMO沥青2、上表面细砂、板岩颗粒
3、下表面热敏隔离膜
4，主要性能指标：低温柔度：-25C；耐高温：+140C；尺寸稳定性（纵横）：0.3%
威达屋面防水材料选用表
审核李伶危，校对李小群设计焦翼曾查图集号
13CJ36
1概述
钢筋混凝土平屋面防水系统设计说明2.2底层防水卷材：IS0180点状封胶改性沥青防水卷材是一1.1平屋面防水分为上人屋面防水和不上人屋面防水。1.2平屋面防水是指屋面最上一层（面层防水卷材，保护层除外）和第二层（底层防水卷材）组成的防水层。1.3防水屋面构造层次自上而下为：保护层、防水层（面层和底层）、我平层、保温层、隔汽层、找平层、找坡层、结构层（其中隔汽层、找平层设置与否由工程设计决定）。2选用说明
2.1面层防水卷材：4厚PYEII板岩面改性沥青防水卷材（VedatectPYEPV200S4bluegreen）是一种高质量的弹性改性沥青防水材料。由高强度聚酯胎基浸透优质SBS改性沥青涂层，上表面附着天然板岩颗粒、陶化处理过的岩石颗粒或者具有吸附二氧化碳功能的岩石颗粒，下表面附以防粘保护膜等一系列工序加工面成。卷材除具有良好的防水性能外，上表面附着具有天然色彩的矿物板岩颗粒，并能保持长久不褪色，颜色有：板岩灰、砖红、绿、深灰、褐和秋褐色，可改变屋顶单一黑色的状况；用于非上人屋面，可直接外露，从面降低屋面荷载并提高施工速度。
卷材满铺时可采用火焰加热器热熔焊接或用热沥青满粘或点粘法施工，长边及短边搭接宽度均应大于80mm，点粘或空销时，搭接宽度为100mm
种下表面具有直径为20mm的纵横间距为5mm/10mm的点状封胶改性沥青防水卷材。它能够解决基层带来的因不平整而造成的粘接强度不够的间题。封胶在施工过程中极易熔化，大量的特殊沥青喷涌，将基面的不平整度填平，可将卷材和基面100%的粘接在一起。不易在施工中形成气泡造成空鼓。2.3威达防水保温一体化卷材（见下图）由两层材料组成，上表面为3厚改性沥青防水卷材，下表面为EPS、XPS、聚氢酯或矿棉保温材料，在特殊的工艺下改性沥青防水卷材与保温材料复合而成。可根据不同类型的屋面选择与之相适应的一体化材料，且可使保温层中的湿气顺利排出，而雨水又被阻断下渗。EPS防水复合一体化材料
聚氨酯防水复合一体化材料
岩棉防水复合一体化材料
钢筋混凝土平屋面防水系统设计说明审核李伶校对李小群机邓设计焦冀曾图集号
13CJ36
