【95D202-1】 备用电源D202-1

固定式铅酸蓄电池、密封免维护铅酸蓄电池及镉镍碱性蓄电池的布置与安装。1000kW以下应急柴油发电机房布置及机组安装。

蓄电池安装图集

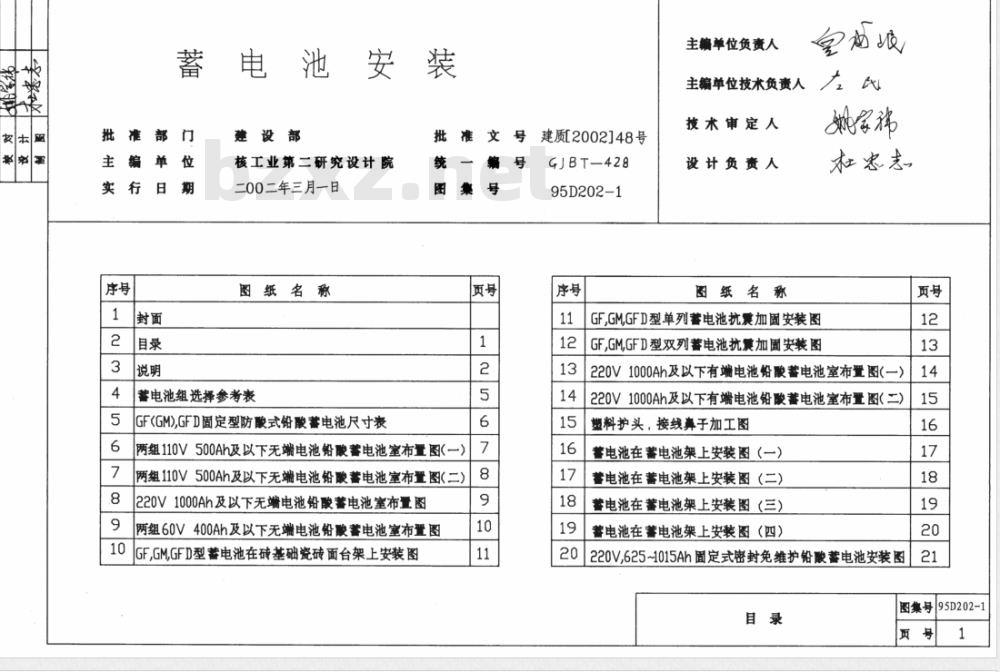

【封面信息】
批准部门：建设部
主编单位：核工业第二研究设计院
实行日期：2002年3月1日
批准文号：建质[2002]48号
图集号：95D202-1

【目录】

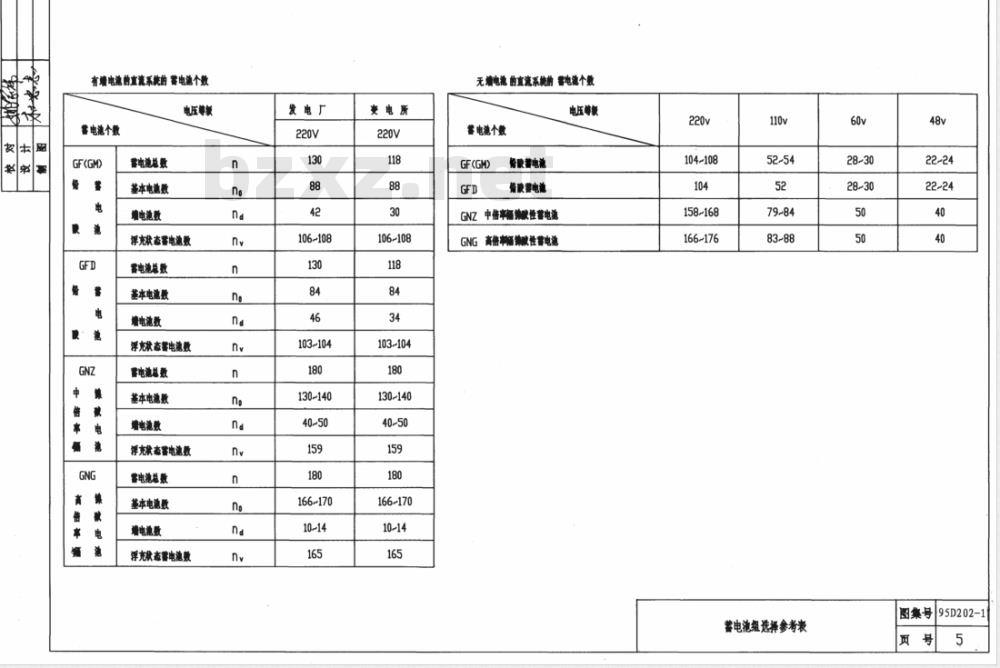

1. 蓄电池组选择参考表
2. GF(GM), GFD固定型防酸式铅酸蓄电池尺寸表
3. 两组110V 500Ah及以下无端电池铅酸蓄电池室布置图（一）
4. 两组110V 500Ah及以下无端电池铅酸蓄电池室布置图（二）
5. 220V 1000Ah及以下无端电池铅酸蓄电池室布置图
6. 两组60V 400Ah及以下无端电池铅酸蓄电池室布置图
7. GF, GM, GFD型蓄电池在砖基础瓷砖面台架上安装图
8. GF, GM, GFD型单列蓄电池抗震加固安装图
9. GF, GM, GFD型双列蓄电池抗震加固安装图
10. 220V 1000Ah及以下有端电池铅酸蓄电池室布置图（一）
11. 220V 1000Ah及以下有端电池铅酸蓄电池室布置图（二）
12. 塑料护头及接线鼻子加工图
13. 蓄电池在蓄电池架上安装图（一）
14. 蓄电池在蓄电池架上安装图（二）
15. 蓄电池在蓄电池架上安装图（三）
16. 蓄电池在蓄电池架上安装图（四）
17. 220V 625~1015Ah固定式密封免维护铅酸蓄电池安装图

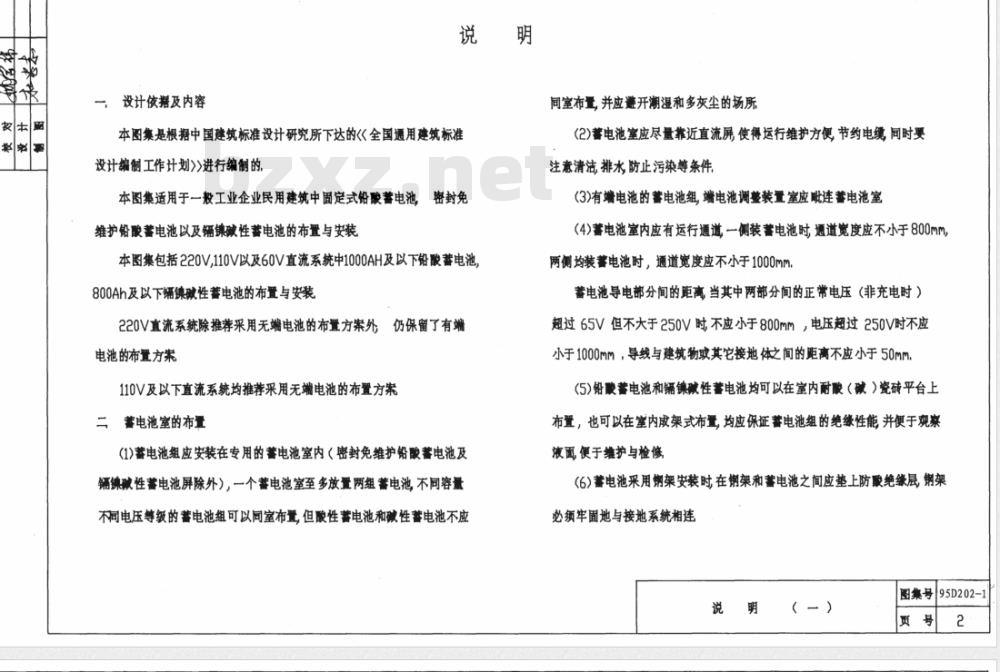

【说明】
一、设计依据及内容
本图集是根据中国建筑标准设计研究所下达的《全国通用建筑标准设计编制工作计划》进行编制的。本图集适用于一般工业企业民用建筑中固定式铅酸蓄电池、密封免维护铅酸蓄电池以及镍碱性蓄电池的布置与安装。
本图集包括220V, 110V以及60V直流系统中1000Ah及以下铅酸蓄电池、800Ah及以下银碱性蓄电池的布置与安装。220V直流系统除推荐采用无端电池的布置方案外，仍保留了有端电池的布置方案；110V及以下直流系统均推荐采用无端电池的布置方案。

二、蓄电池室的布置
(1) 蓄电池组应安装在专用的蓄电池室内（密封免维护铅酸蓄电池及镍碱性蓄电池除外）。一个蓄电池室至多放置两组蓄电池。不同容量、不同电压等级的蓄电池组可以同室布置，但酸性蓄电池和碱性蓄电池不应同室布置，并应避开潮湿和多灰尘的场所。
(2) 蓄电池室应尽量靠近直流屏，使得运行维护方便、节约电力，同时要注意清洁排水，防止污染。
(3) 有端电池的蓄电池组，调酸室应设在蓄电池室旁。
(4) 蓄电池室内应有运行通道。一侧装蓄电池时，通道宽度应不小于800mm；两侧均装蓄电池时，通道宽度应不小于1000mm。蓄电池导电部分间的距离：当其中两部分间的正对电压（非充电时）超过65V但不大于250V时，不应小于800mm；电压超过250V时，不应小于1000mm；导线与建筑物或其他接地体之间的距离不应小于50mm。
(5) 铅酸蓄电池和镍碱性蓄电池均可以在室内耐酸（碱）瓷砖平台上布置，也可以在室内成架式布置，均应保证蓄电池组的绝缘性能并便于观察液面，便于维护与检修。
(6) 蓄电池采用钢架安装时，在钢架和蓄电池之间应垫上防酸绝缘垫，钢架必须牢固地与接地系统相连。

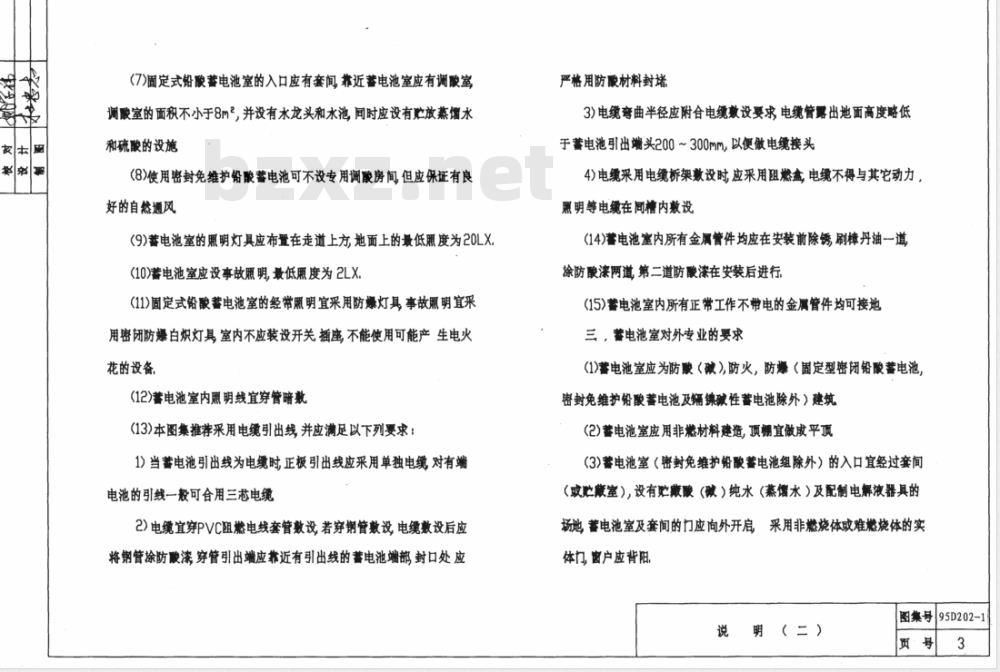

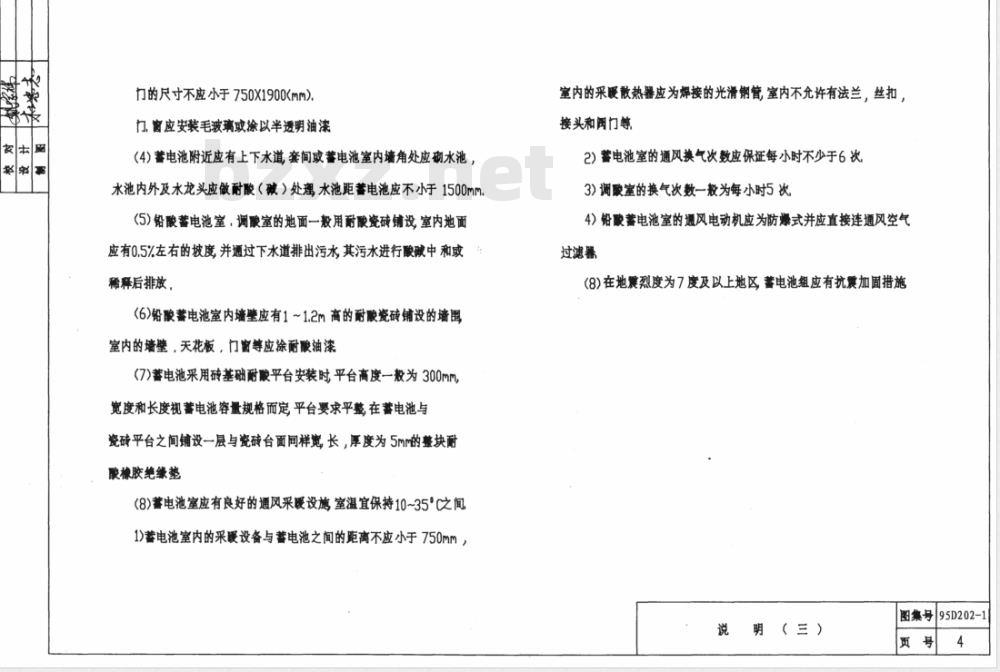

(7) 固定式铅酸蓄电池室的入口应有套间，非近蓄电池室应有调酸室。调酸室的面积不小于8m²，并设有水龙头和水池，同时应设有贮放蒸馏水和硫酸的设施。
(8) 使用密封免维护铅酸蓄电池可不设专用调酸房间，但应保证有良好的自然通风。
(9) 蓄电池室的照明灯具应布置在走道上方，地面上的最低照度为20LX。
(10) 蓄电池室应设事故照明，最低照度为2LX。
(11) 固定式铅酸蓄电池室的常规照明宜采用防爆灯具，事故照明宜采用密闭防爆自炽灯具。室内不应装设开关插座，不能使用可能产生电火花的设备。
(12) 蓄电池室内照明线宜穿管暗敷。
(13) 本图集推荐采用电缆引出线，并应满足以下要求：
1) 当蓄电池引出线为电缆时，正极引出线应采用单独电缆；有端电池的引线一般可合用三芯电缆。
2) 电缆宜穿PVC阻燃电线套管敷设；若穿钢管敷设，电缆敷设后应将管涂防酸漆；穿管引出端应靠近有引出线的蓄电池端部，封口处应严格用防酸材料封堵。
3) 电缆弯曲半径应符合电缆设计要求；电缆管需出地面高度略低于蓄电池引出端头200~300mm，以便做电缆接头。
4) 电缆采用电缆桥架敷设时，应采用阻燃盒；电缆不得与其它动力、照明等电缆在同一桥架内敷设。
(14) 蓄电池室内所有金属管件均应在安装前除锈并刷防锈漆（或丹青）。
