【20CJ40-50】 建筑防水系统构造（五十）

20CJ40-50
建筑防水系统构造（五十）
参考图集
中国建筑标准设计研究院
20CJ40-50
建筑防水系统构造（五十）
参考图集
组织编制：中国建筑标准设计研究院中國计划出版社

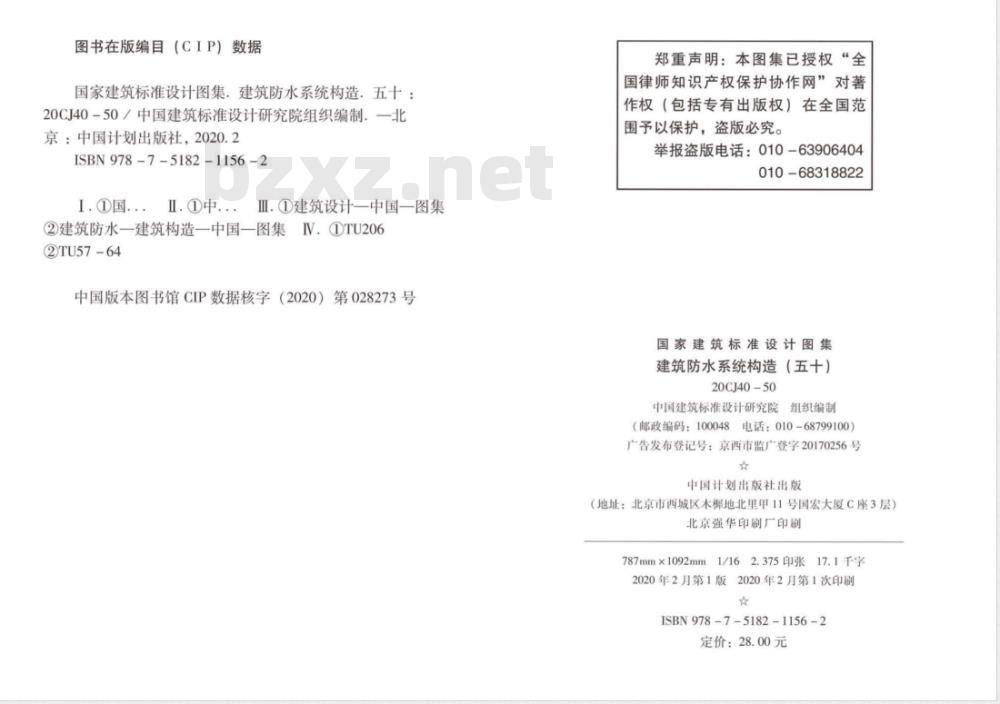

图书在版编目（CIP）数据
国家建筑标准设计图集建筑防水系统构造：五十：20CJ40-50／中国建筑标准设计研究院组织编制：一北京：中国计划出版社，2020.2
ISBN978-7-5182-1156-2
I.①国...Ⅱ.中...Ⅲ.①建筑设计一中国一图集②建筑防水一建筑构造一中国一图集IV.①TU206②TU57-64
中国版本图书馆CIP数据核字（2020）第028273号郑重声明：本图集已授权“全
国律师知识产权保护协作网”对著作权（包括专有出版权）在全国范围予以保护，盗版必究。
举报盗版电话：010-63906404
010-68318822
国家建筑标准设计图集
建筑防水系统构造（五十）
20CJ40-50
中国建筑标准设计研究院组织编制（邮政编码：100048电话：010-68799100）广告发布登记号：京西市监广登字20170256号中国计划出版社出版
（地址：北京市西城区木梯地北里甲11号国宏大厦C座3层）北京强华印刷厂印刷
787mm×1092mm1/162.375印张17.1千字2020年2月第1版2020年2月第1次印刷☆
ISBN9787518211562
定价：28.00元
主编单位
实行日期
建筑防水系统构造（五十）
国家建筑标准设计参考图
中国建筑标准设计研究院有限公司阿尔法新材料江苏有限公司
北京建海中建国际防水材料有限公司二0二0年四月一日
防水材料选用表
地下室底板防水构造做法选用表地下室侧墙防水构造做法选用表..地下室侧墙、顶板防水构造做法选用表地下室顶板、种植顶板、平屋面防水构造做法选用表.
统一编号GJCT-216
图集号
平屋面、单层防水卷材屋面、种植屋面防水构造做法选用表.
种植屋面、瓦屋面、水池、室内、外墙防水构造做法选用表.
地下室防水构造
底板、侧墙、顶板防水构造做法侧墙收口、施工缝、穿墙螺栓防水构造做法穿墙管、地下室坑槽防水构造做法..15
20CJ40-50
主编单位负责人
主编单位技术负责人
技术审定
设计负责
变形缝防水构造做法：
后浇带防水构造做法：
桩头防水构造做法：
屋面防水构造
女儿墙、檐口防水构造做法
檐沟、种植屋面防水构造做法
变形缝、瓦屋面、管道出屋面防水构造做法...其他
外墙、水池、室内防水构造做法地下综合管廊防水构造索引示意图Ar
明挖地铁车站、矿山法隧道防水构造示意图....30阿尔法企业简介
ARF标准化施工及保险机制
金钢甲工程案例
ARF工程实例
审核 吴超林美超味校对罗园
设计李卓强步编
图集号
20CJ40-50

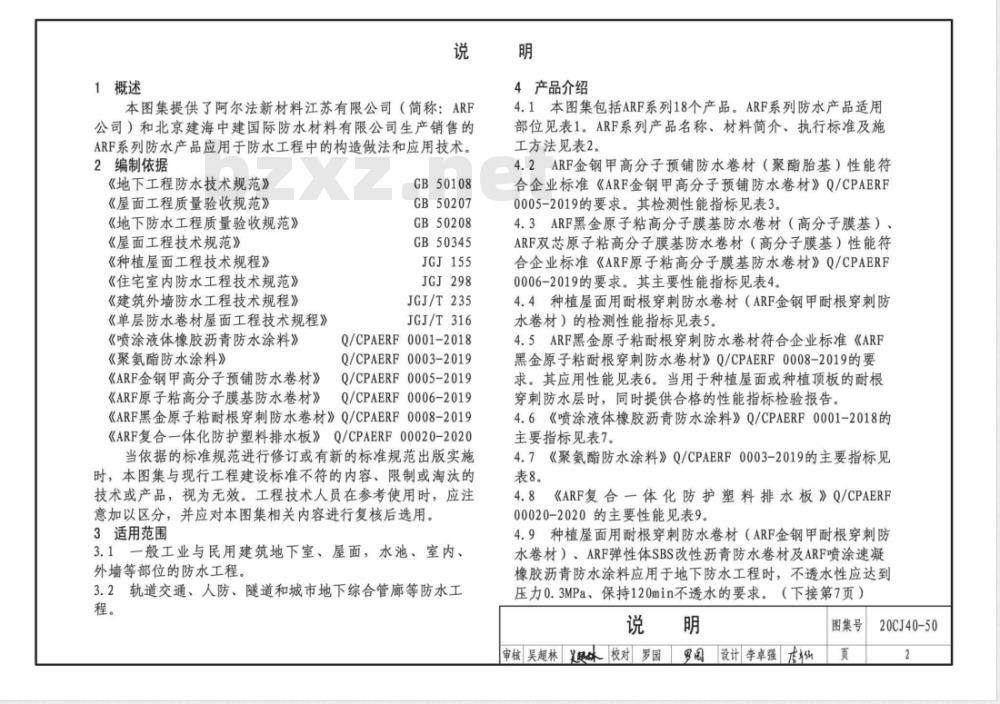

1概述
4产品介绍
本图集提供了阿尔法新材料江苏有限公司（简称：ARF公司）和北京建海中建国际防水材料有限公司生产销售的ARF系列防水产品应用于防水工程中的构造做法和应用技术。2编制依据
《地下工程防水技术规范》
《屋面工程质量验收规范》
《地下防水工程质量验收规范》《屋面工程技术规范》
《种植屋面工程技术规程》
《住宅室内防水工程技术规范》《建筑外墙防水工程技术规程》《单层防水卷材屋面工程技术规程》《喷涂液体橡胶沥青防水涂料》《聚氨酯防水涂料》
《ARF金钢甲高分子预铺防水卷材》《ARF原子粘高分子膜基防水卷材》GB50108
GB50207
GB50208
GB50345
JGJ155
JGJ298
JGJ/T235
JGJ/T316
Q/CPAERF0001-2018
Q/CPAERF0003-2019
Q/CPAERF0005-2019
Q/CPAERF0006-2019
《ARF黑金原子粘耐根穿刺防水卷材》Q/CPAERF0008-2019《ARF复合一体化防护塑料排水板》Q/CPAERF00020-2020当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。3适用范围
3.1一般工业与民用建筑地下室、屋面，水池、室内、外墙等部位的防水工程。
3.2轨道交通、人防、隧道和城市地下综合管廊等防水工程。
4.1本图集包括ARF系列18个产品。ARF系列防水产品适用部位见表1。ARF系列产品名称、材料简介、执行标准及施工方法见表2。
4.2ARF金钢甲高分子预铺防水卷材（聚酯胎基）性能符合企业标准《ARF金钢甲高分子预铺防水卷材》Q/CPAERF0005-2019的要求。其检测性能指标见表3。4.3ARF黑金原子粘高分子膜基防水卷材（高分子膜基）、ARF双芯原子粘高分子膜基防水卷材（高分子膜基）性能符合企业标准《ARF原子粘高分子膜基防水卷材》Q/CPAERF0006-2019的要求。其主要性能指标见表4。4.4种植屋面用耐根穿刺防水卷材（ARF金钢甲耐根穿刺防水卷材）的检测性能指标见表5。4.5ARF黑金原子粘耐根穿刺防水卷材符合企业标准《ARF黑金原子粘耐根穿刺防水卷材》Q/CPAERF0008-2019的要求。其应用性能见表6。当用于种植屋面或种植顶板的耐根穿刺防水层时，同时提供合格的性能指标检验报告。4.6《喷涂液体橡胶沥青防水涂料》Q/CPAERF0001-2018的主要指标见表7。
4.7《聚氨酯防水涂料》Q/CPAERF0003-2019的主要指标见表8。
4.8《ARF复合一体化防护塑料排水板》Q/CPAERF00020-2020的主要性能见表9。
4.9种植屋面用耐根穿刺防水卷材（ARF金钢甲耐根穿刺防水卷材）、ARF弹性体SBS改性沥青防水卷材及ARF喷涂速凝橡胶沥青防水涂料应用于地下防水工程时，不透水性应达到压力0.3MPa、保持120min不透水的要求。（下接第7页）说明
审核吴超林美翅味校对罗园罗园设计李卓强约图集号
20CJ40-50
产品名称
ARF系列防水产品适用部位
适用部位
单层防水种植顶板
地下室平屋面瓦屋面单
卷材屋面种植屋面
ARF金钢甲高分子预铺防水卷材（聚酯胎基，预铺反粘）ARF金钢甲防水卷材
种植屋面用耐根穿刺防水卷材（ARF金钢甲耐根穿刺防水卷材）ARF黑金原子粘高分子膜基防水卷材（高分子膜基）ARF黑金原子粘耐根穿刺防水卷材ARF双芯原子粘高分子膜基防水卷材（高分子膜基）ARF交叉层压膜反应高分子膜基防水卷材（高分子膜基）ARF弹性体SBS改性沥青防水卷材ARF热塑性聚烯烃（TPO）防水卷材ARF聚氯乙烯（PVC）防水卷材
ARF高分子自粘胶膜（HDPE）预铺防水卷材（预铺反粘）ARF无溶剂环保型单组分聚氨酯防水涂料ARF非固化橡胶沥青防水涂料
ARF水泥基渗透结晶型防水涂料
ARF喷涂速凝橡胶沥青防水涂料
ARFJS聚合物水泥防水涂料
ARF金属屋面钢结构防水隔热涂料ARF复合一体化防护塑料排水板
表2中“。”代表适用，“-”代表不适用，“O”代表种植注：1.
顶板（屋面）上与耐根穿刺防水卷材配合使用的防水材料。2.ARF非固化橡胶沥青防水涂料宜与ARF改性沥青类卷材复合使用.
审核 吴超林美超味校对罗园
地铁及
设计李卓强本级
图集号
20CJ40-50
序号分类
产品名称
ARF金钢甲高分子预铺防水
卷材（聚酯胎基，预铺反粘）
ARF金钢甲防水卷材
表2ARF系列防水产品名称、材料简介、执行标准及施工方法材料简介
以聚酯毡为胎基，以SBS弹性体作为石油沥青改性剂，两面覆以隔离膜（一面覆砂）制成的防水卷材，卷材厚度：4.0mm执行标准
《ARF金钢甲高分子预铺防水
卷材》Q/CPAERF0005-2019
高密度聚乙烯膜为胎基，上下两面为改性沥青，表面覆盖隔离膜《改性沥青聚乙烯胎防水卷材》GB 18967-2009
制成的防水卷材，卷材厚度：3.0mm，4.0mm种植屋面用耐根穿刺防水卷材
以聚酯毡为胎基，以SBS弹性体作为石油沥青改性剂（加化学（ARF金钢甲耐根穿刺防水卷
ARF黑金原子粘高分子膜基
防水卷材（高分子膜基）
ARF黑金原子粘耐根穿刺
防水卷材
ARF双芯原子粘高分子膜基
防水卷材（高分子膜基）
ARF交叉层压膜反应高分子
膜基防水卷材（高分子膜基）
ARF弹性体SBS改性沥青
防水卷材
ARF热塑性聚烯烃（TPO）
防水卷材
ARF聚氯乙烯（PVC）防水卷材
ARF高分子自粘胶膜（HDPE）
预铺防水卷材（预铺反粘）
ARF无溶剂环保型单组分
聚氨酯防水涂料
阻根剂），覆以隔离膜制成的防水卷材，卷材厚度：4.0mm由聚合物自粘改性沥青胶料，高分子膜基胎体和隔离膜制成的防水卷材，有单面粘和双面粘，单面粘分为砂面防护型及纤维增强型，卷材厚度：1.5mm，2.0mm由聚合物自粘改性沥青与化学阻根剂共同改性胶料、高分子膜基胎体、隔离膜制成，卷材厚度：1.5mm，2.0mm《种植屋面用耐根穿刺防水
卷材》GB/T35468-2017
《弹性体改性沥青防水卷材》
GB18242-2008
《ARF原子粘高分子膜基防水卷
材》Q/CPAERF0006-2019
《ARF黑金原子粘耐根穿刺防水
卷材》Q/CPAERF0008-2019
以强力交叉聚乙烯层压膜为膜基，聚合物改性沥青自粘胶为基料《《ARF原子粘高分子膜基防水卷
制成的防水卷材。按粘结面形式分为双面自粘和单面自粘，卷材厚度：1.5mm、2.0mm
由强力交叉聚乙烯层压膜为膜基，自粘胶为基料制成的防水卷材，分为双面自粘和单面自粘，卷材厚度：1.5mm、2.0mm由聚酯毡、玻纤增强聚酯胎为胎基，SBS为石油沥青改性剂，覆隔离膜制成的防水卷材，卷材厚度：3.0mm、4.0mm、5.0mm由热塑性聚烯烃（TPO）树脂为主要原料制成的防水卷材，卷材厚度：1.2mm、1.5mm、2.0mm
材》Q/CPAERF0006-2019
《湿铺防水卷材》
GB/T35467-2017中H类
《弹性体改性沥青防水卷材》
GB18242-2008
《热塑性聚烯烃（TPO）防水
卷材》GB27789-2011
由聚氯乙烯（PVC）树脂为主要原料制成的防水卷材，卷材厚度：《聚氯乙烯（PVC）防水卷材》
1.2mm、1.5mm、2.0mm
由聚乙烯（HDPE）片材、高分子自粘胶膜和防粘层组成的防水卷材，短边采用丁基橡胶自粘胶带搭接。厚度：1.2mm、1.5mm以异氰酸酯、聚醚多元醇为主要原材料，配以各种助剂和填料聚合反应制成
审核 吴超林美趣味校对罗园
GB12952-2011
《预铺防水卷材》
GB/T23457-2017中P类
《聚氨酯防水涂料》
Q/CPAERF0003-2019
设计李卓强试
图集号
施工方法
预铺反粘
热熔满粘
热风焊
湿铺干铺
热风焊
热风焊
机械围定法
满粘法
空铺压顶法
机械固定法
满粘法
空铺压顶法
预铺反粘
喷涂刮涂
20CJ40-50
序号分类
产品名称
ARF非固化橡胶沥青防水涂料免费标准bzxz.net
ARF水泥基渗透结晶型防水
ARF喷涂速凝橡胶沥青防水
ARFJS聚合物水泥防水涂料
ARF金属屋面钢结构防水隔热
ARF复合一体化防护塑料
排水板
拉伸性能
（N/50mm）
续表2
材料简介
由橡胶、沥青为主要组分，加入助剂混合制成，可长期保持螺变性的防水涂料
执行标准
《非固化橡胶沥青防水涂料》
JC/T2428-2017
由硅酸盐水泥、骨料和多种特殊的活性化学物质组成的无机防水《水泥基渗透结晶型防水材料》材料
由乳化沥青、聚合物乳液及破乳剂组成的双组分防水涂料由丙烯酸酯等聚合物乳液和水泥为主要原料，加入填料及助剂配制成的双组分防水涂料
由丙烯酸酯和硅烷共聚弹性乳液、多种助剂、紫外线反射材料制成的金属结构专用防水涂料
以高密度聚乙烯（HDPE）为主要原料，凹凸式中空立筋结构上层设置土工布或土工网加土工布表3ARF金钢甲高分子预铺防水卷材主要性能指标指标要求
800（国标
1000（企标）
（N/50mm）>
钉杆撕裂强度（N）>
抗穿刺强度（N）
抗窜水性（水力梯度）
800（国标）
向1000（企标）
200（国标）
300（企标）
200（国标）
300（企标）
检测结果
0.8MPa/35mm
4h不窜水
本表摘自国家建筑材料工业建筑围护材料及管道产品质量注：
监督检验测试中心的检验报告（JC2019FS1546号），序号
GB18445-2012
《喷涂液体橡胶沥青防水涂料》Q/CPAERF0001-2018
《聚合物水泥防水涂料》
GB/T23445-2009
《金属屋面丙烯酸高弹防水
涂料》JG/T375-2012
《塑料防护排水板》
JC/T2112-2012
指标要求
不透水性（0.3MPa，120min
无处理
与后浇混凝土
剥离强度
（N/mm）
泥沙污染
紫外线处理
热处理
检测结果
不透水
1.5（国标）
1.7（企标）
1.2（企标）
1.0（国标）
1.2（企标）
1.0（国标）
1.2（企标）
卷材与卷材剥离强度无处理
>1.5（企标
（搭接边）（N/mm）
浸水处理>1.5（企标）
审核 吴超林 美超味校对罗园
设计 李卓强本级
图集号
施工方法
20CJ40-50
表4ARF黑金原子粘高分子膜基防水卷材及ARF双芯原子粘高分子膜基防水卷材主要性能指标项目
拉力（N/50mm）
拉伸最大拉力时伸长率/%
性能拉伸时现象
钉杆撕裂强度（N）
抗穿刺强度（N）
低温柔性
与后浇混凝土剥离强度
（N/mm）无处理
与后浇混凝土浸水后剥离强度
（N/mm）无处理
抗窜水性（水力梯度）
黑金粘
双芯粘
胶层与上体材料
或胎基无分离现象
-25℃，
无裂纹
0.8MPa/35mm
4h不窜水
本表摘自企业标准《ARF原子粘高分子膜基防水卷材》注：
Q/CPAERF0006-2019
种植屋面用耐根穿刺防水卷材（ARF金钢甲耐根穿刺防水卷材）耐根穿刺性能序号
标准要求检测结果 结论
耐根穿刺性能
检验依据
符合JC/T1075-2008
本表摘自国家建筑材料质量监督检验中心检测报告注：
（编号：WT2017C03C001420）
表6ARF黑金原子粘耐根穿刺防水卷材应用性能序号
耐霉菌腐蚀性 防霉等级
无处理（N/mm）
接缝剥离强度
技术指标
0级或I级
热老化处理后保持率%>80或卷材破坏本表摘自企业标准《ARF黑金原子粘耐根穿刺防水卷材》注：
Q/CPAERF0008-2019
ARF喷涂速凝橡胶沥青防水涂料主要性能指标项目
固A组分固体含量（%）
凝胶时间（s）
实干时间（h）
耐热性
不透水性
低温柔性（℃）
指标要求检测结果
120±2℃C.
无流消、清动、滴落
0.3MPa，30min无渗水
-20℃，无裂纹、断裂
本表摘自企业标准《喷涂液体橡胶沥青防水涂料》Q/CPAERF注：
0001-2018及国家建筑材料工业建筑围护材料及管道产品质量监督检验测试中心的检验报告（JC2019FS0394号）表8ARF无溶剂环保型单组分聚氨酯防水涂料主要性能指标序号
固体含量（%）
挥发性有机化合物（VOC）
（g/L）
苯（mg/kg）
甲苯+乙苯+二甲苯（g/kg）
苯酚（mg/kg）
蕙（mg/kg）
蔡（mg/kg）
游离TDI（g/kg）
审核 吴超林 美超味校对罗园
指标要求
85（国标）
99（企标）
50（国标）
30（企标）
200（国标）
50（企标）
1.0（国标）
0.5（企标）
100（国标）
30（企标）
10（国标）
5（企标）
200（国标）
0.5（企标）
3（国标）
3（企标）
设计李卓强本
检测结果
未检出
未检出
未检出
未检出
未检出
未检出
图集号
20CJ40-50
注：本表摘自企业标准《聚氨酯防水涂料》Q/CPAERF0003-2019及国家建筑材料工业建筑防水材料产品质量监督检验测试中心、中国建材检验认证集团苏州有限公司检验报告（2019W01177）
表9ARF复合一体化防护塑料排水板主要性能指标序号
断裂伸长率（%）
撕裂性能（N）
指标要求
25（国标）
50（企标）
25（国标）
50（企标）
纵100（国标）
向200（企标）
横100（国标）
200（企标）
压缩率为20%
压缩性能
（kPa）
时最大压强
极限压缩
150（国标）
250（企标）
无破裂
检测结果
无破裂
注：本表摘自企业标准《ARF复合一体化防护塑料排水板》Q/CPAERF00020-2020及国家建筑装修材料质量安全监督检验中心的检验报告（2020100301001500267号）（上接第2页）
4.10地下室侧墙选用ARF卷材+ARF非固化橡胶沥青防水涂料时，防水卷材采取防滑坠措施。4.11ARF水泥基渗透结晶防水涂料用量>1.5kg/m2，厚度>1.0mm。
5ARF金钢甲高分子预铺防水卷材特点、施工及质量控制5.1产品特点
特制聚酯加密胎体可提高卷材的强度；自修复改性沥青料可提高粘接性能，并可承受结构微裂纹产生的影响；耐侯层可使卷材外露时间延长，并提供不粘表面供后续施工人员作业。卷材施工后，不设保护层，可直接进行绑扎钢筋、浇筑混凝土等后续施工。具有的耐磨损、防刮、防划、防戳、防烧、抗破坏等性能。
5.2施工
5.2.1在基层弹线定位后将卷材空铺于垫层上，粘接面朝上
5.2.2无需铺设防水加强层。
5.2.3长边预留搭接处采用热熔法施工，短边沉砂。6施工及验收
6.1阿尔法标准化施工体系及阿尔法保险机制见本图集第32页。
6.2按现行国家标准进行工程验收。7其他
7.1本图集尺寸单位除特别注明外均为毫米（mm）7.2本图集是以阿尔法新材料江苏有限公司和北京建海中建国际防水材料有限公司提供的ARF系列防水产品技术资料为依据编制的，有关技术问题由上述两家公司负责解释。7.3未尽事宜，按国家现行规范执行。7.4为了查看方便，本图集采用
表示卷材类防水层
表示涂料类防水层
表示水泥基渗透结晶型防水涂料7.5图集的索引方法：
20CJ40-50
节点编号
图集号
7.6本图集构造图中所涉及的防水层，均采用蓝色表示说
审核吴超林美趣校对罗园
设计 李卓强
图集号
20CJ40-50
索引号
防水层材料
4.0厚ARF金钢甲高分子预铺防水卷材（聚酯胎基，预铺反粘）
地下工程防水材料选用表（一级）适用
>1.2厚ARF高分子自粘胶膜（HDPE）预铺防水卷材（预铺反粘）
①>1.5厚ARF黑金原子粘高分子膜基防水卷材（高分子膜基）
>1.5厚ARF黑金原子粘高分子膜基防水卷材（高分子膜基）
①>1.5厚ARF黑金原子粘高分子膜基防水卷材（高分子膜基，双面粘）
>1.5厚ARF双芯原子粘高分子膜基防水卷材（高分子膜基）
①>1.5厚ARF双芯原子粘高分子膜基防水卷材（高分子膜基）
②>1.5厚ARF双芯原子粘高分子膜基防水卷材（高分子膜基）
④>1.5厚ARF交叉层压膜反应高分子膜基防水卷材（高分子膜基）
②>1.5厚ARF交叉层压膜反应高分子膜基防水卷材（高分子膜基）
预顶板
索引号
(注3)
防水层材料
①>3.0厚ARF弹性体SBS改性沥青防水卷材②>4.0厚ARF弹性体SBS改性沥青防水卷材①4.0厚ARF金钢甲防水卷材
②>2.0厚ARF非固化橡胶沥青防水涂料①>1.5厚ARF黑金原子粘高分子膜基防水卷材（高分子膜基）
④>2.0厚ARF非固化橡胶沥青防水涂料①>1.5厚ARF双芯原子粘高分子膜基防水卷材（高分子膜基）
②>2.0厚ARF非固化橡胶沥青防水涂料①>1.5厚ARF交叉层压膜反应高分子膜基防水卷材（高分子膜基）
②>2.0厚ARF非固化橡胶沥青防水涂料①4.0厚ARF弹性体SBS改性沥青防水卷材②>2.0厚ARF非固化橡胶沥青防水涂料①>1.5厚ARF黑金原子粘高分子膜基防水卷材（高分子膜基）
>1.0厚ARF水泥基渗透结晶型防水涂料注：1.表中索引号“D1-×”中：“D”表示位置（地下工程）；“D1”表示地下一级防水设防；“×”表示防水材料组合序号。“W”平屋面；“P”瓦屋面；“ZZ”种植屋面或种植顶板；“WD”单层卷材屋面；“ZD”单层卷材种植屋面；“S”室内及水池：“WQ”外墙。2.当D1-8~D1-12用于侧墙时，应采取机械固定措施。3.当D1-13用于底板时，ARF水泥基渗透结晶型防水涂料与ARF黑金原子粘高分子膜基防水卷材之间加50厚细石混凝土保护层。构造做法见底板4。
防水材料选用表
审核吴超林义超味校对罗园园设计李卓强独图集号
20CJ40-50
