【20CJ40-1】 建筑防水系统构造（一）

20CJ40-1
（替代13CJ40-1）
建筑防水系统构造（一）
参考图集
组织编制：中国建筑标准设计研究院中國计划出版社
主编单位
建筑防水系统构造
国家建筑标准设计参考图
中国建筑标准设计研究院有限公司北京东方雨虹防水技术股份有限公司实行日期
月二〇二0年三月一日

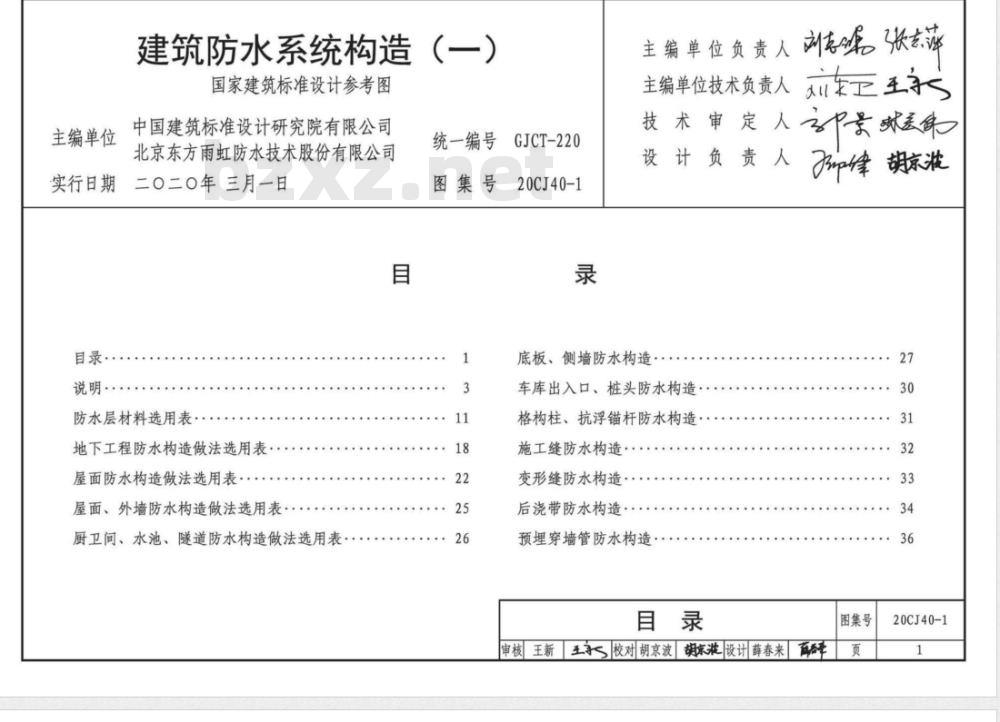

说明·
防水层材料选用表：
地下工程防水构造做法选用表·屋面防水构造做法选用表·
屋面、外墙防水构造做法选用表：厨卫间、水池、隧道防水构造做法选用表：统一编号
图集号
GJCT-220
20CJ40-1
主编单位负责人张志萍
主编单位技术负责人，
技术审定人
设计负责人
F3p峰 胡京波
底板、侧墙防水构造
车库出入口、桩头防水构造，
格构柱、抗浮锚杆防水构造
施工缝防水构造·
变形缝防水构造·
后浇带防水构造·
预埋穿墙管防水构造：
审核王新王S校对胡京波胡京波 设计薛春来商图集号
20CJ40-1

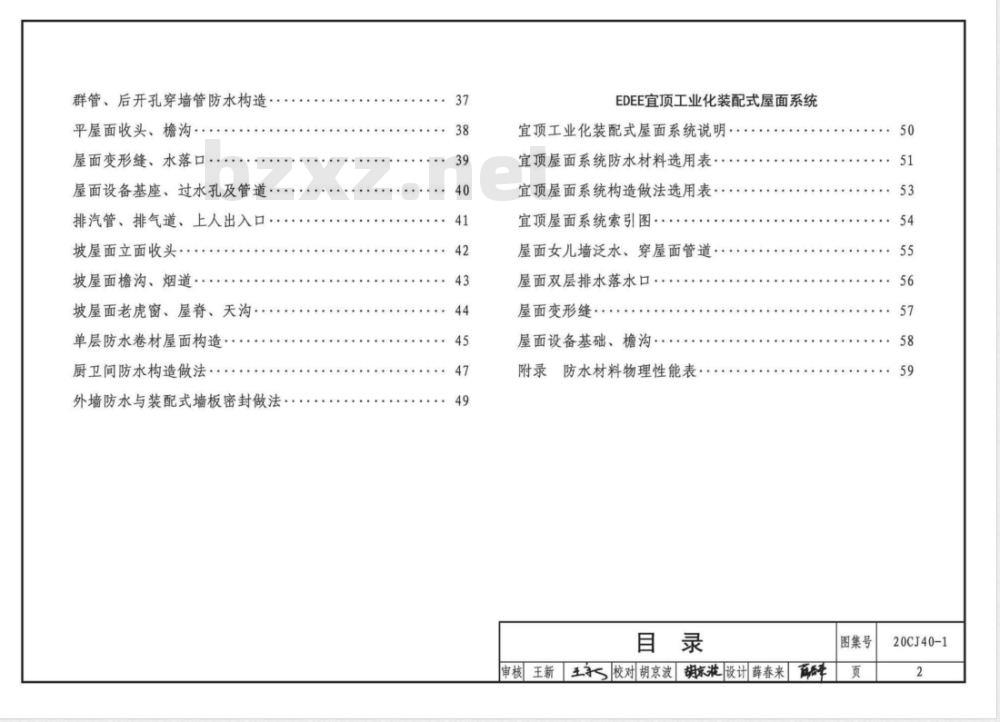

群管、后开孔穿墙管防水构造：平屋面收头、檐沟：
屋面变形缝、水落口·
屋面设备基座、过水孔及管道·：排汽管、排气道、上人出入口
坡屋面立面收头：
坡屋面檐沟、烟道：
坡屋面老虎窗、屋脊、天沟：：单层防水卷材屋面构造·
厨卫间防水构造做法：
外墙防水与装配式墙板密封做法37
EDEE宜顶工业化装配式屋面系统宜顶工业化装配式屋面系统说明·宜顶屋面系统防水材料选用表·宜顶屋面系统构造做法选用表：宜顶屋面系统索引图：
屋面女儿墙泛水、穿屋面管道·屋面双层排水落水口
屋面变形缝：
屋面设备基础、檐沟..
附录防水材料物理性能表·
审核王新王S校对胡京波湖京淋 设计薛春来商图集号
20CJ40-1

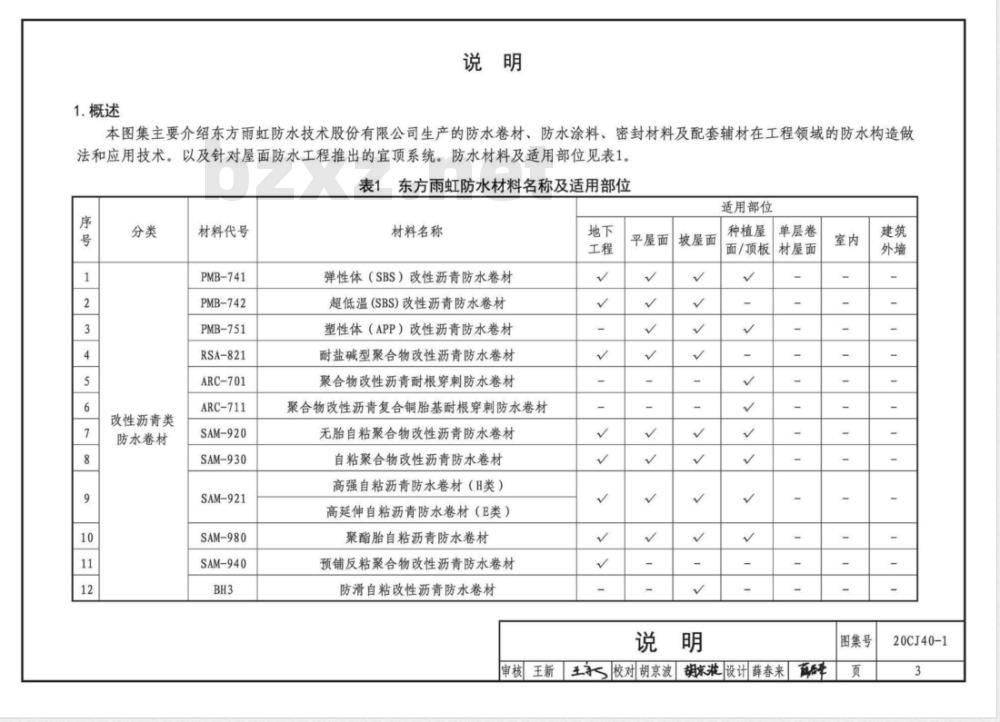

本图集主要介绍东方雨虹防水技术股份有限公司生产的防水卷材、防水涂料、密封材料及配套辅材在工程领域的防水构造做法和应用技术。以及针对屋面防水工程推出的宜顶系统。防水材料及适用部位见表1。表1东方雨虹防水材料名称及适用部位序
改性沥青类
防水卷材
材料代号
PMB741
PMB-742
PMB-751
RSA-821
ARC-701
ARC-711
SAM-920
SAM-930
SAM-921
SAM-980
SAM-940
材料名称
弹性体（SBS）改性沥青防水卷材超低温(SBS)改性沥青防水卷材
塑性体（APP）改性沥青防水卷材耐盐碱型聚合物改性沥青防水卷材聚合物改性青耐根穿刺防水卷材聚合物改性沥青复合铜胎基耐根穿刺防水卷材无胎自粘聚合物改性沥青防水卷材自粘聚合物改性沥青防水卷材
高强自粘沥青防水卷材（H类）
高延伸自粘沥青防水卷材（E类）聚酯胎自粘沥青防水卷材
预铺反粘聚合物改性沥青防水卷材防滑自粘改性沥青防水卷材
平屋面
坡屋面
适用部位
种植屋
面/顶板
单层卷
材屋面
审核王新至S校对胡京波湖京装设薛春来商室内
图集号
20CJ40-1
合成高分子类
防水卷材
防水涂料
材料代号
PMT-3010
PMT-3020
PMT-3030
PMT-FS
PMT-ZZ
PMT-YP
PMH-3080
PMH-3041
SPU-301
SPU-311
JSA-101
HCA-101
WM-100
WM-101
YS-202
注：1.√表示适用或配合使用，-表示不适用材料名称

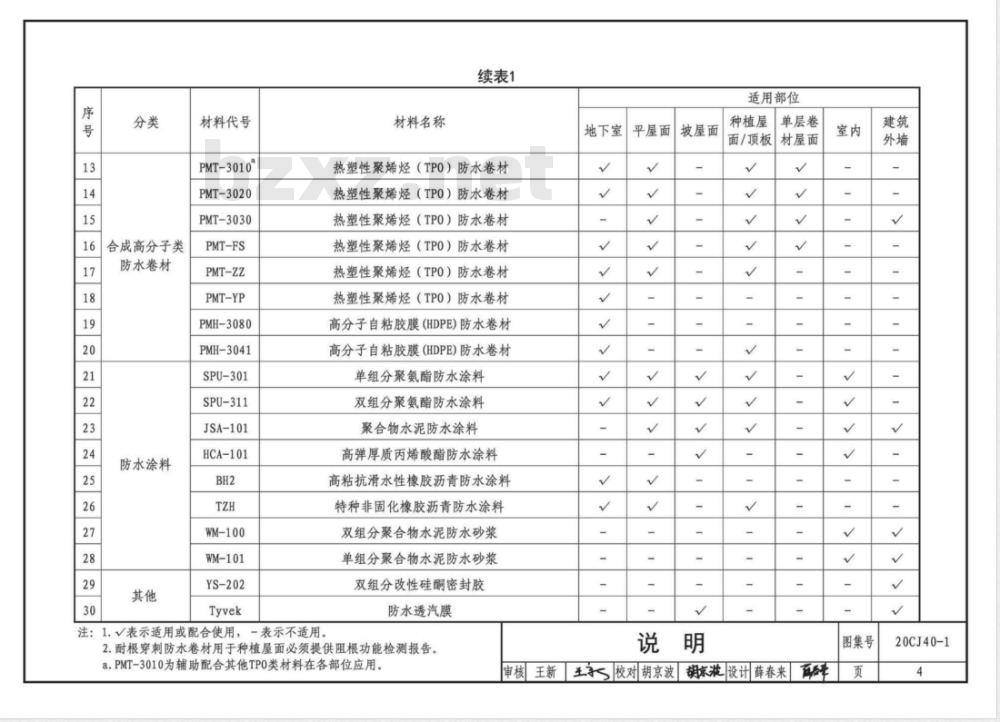

续表1
热塑性聚烯烃（TPO）防水卷材
热塑性聚烯烃（TPO）防水卷材
热塑性聚烯烃（TPO）防水卷材
热塑性聚烯烃（TPO）防水卷材
热塑性聚烯烃（TPO）防水卷材
热塑性聚烯烃（TPO）防水卷材
高分子自粘胶膜(HDPE)防水卷材高分子自粘胶膜(HDPE)防水卷材单组分聚氨酯防水涂料
双组分聚氨酯防水涂料
聚合物水泥防水涂料
高弹厚质丙烯酸酯防水涂料
高粘抗滑水性橡胶沥青防水涂料特种非固化橡胶沥青防水涂料
双组分聚合物水泥防水砂浆
单组分聚合物水泥防水砂浆
双组分改性硅酮密封胶
防水透汽膜
2.耐根穿刺防水卷材用于种植屋面必须提供阻根功能检测报告。a.PMT-3010为辅助配合其他TPO类材料在各部位应用。地下室
平屋面
坡屋面
适用部位
种植屋
面/顶板
单层卷
材屋面
审核王新王校对胡京波胡京湘设计薛春来商室内
图集号
20CJ40-1
2.编制依据
《地下工程防水技术规范》
《屋面工程技术规范》
《公共建筑节能设计标准》
《民用建筑设计统一标准》
《坡屋面工程技术规范》
《城市综合管廊工程技术规范》《种植屋面工程技术规程》
《倒置式屋面工程技术规程》
《建筑外墙防水工程技术规程》《住宅室内防水工程技术规范》《单层防水卷材屋面工程技术规程》《超低温SBS改性沥青防水卷材》《耐盐碱型聚合物改性沥青防水卷材》《聚合物改性沥青耐根穿刺防水卷材》《热塑性聚烯烃（TPO)预铺防水卷材》《特种非固化橡胶沥青防水涂料》《高粘抗滑水性橡胶沥青防水涂料》GB50108
GB50345
GB50189
GB50352
GB50693
GB50838
JGJ155
JGJ230
JGJ/T235
JGJ298
JGJ/T316
Q/SYYHF0042
Q/SYYHF0034
Q/SYYHF0016
T/CBMF43
Q/SYYHF0103
Q/SYYHF0135
当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效，工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。3.适用范围
3.1适用于一般工业与民用建筑的地下室、屋面、楼地面、建筑外墙、厨卫间及水池等部位，新建及改造的防水工程设计与施工。
3.2适用于人防、地铁、管廊等防水工程的设计与施工。3.3适用于新建或改扩建的工业防潮、防护工程的设计与施工。
4.材料介绍
4.1PMB-741弹性体(SBS)改性沥青防水卷材以苯乙烯-丁二烯-苯乙烯(SBS)热塑性弹性体改性沥青做浸渍和涂盖材料，聚酯胎基布为加强层，表面覆以聚乙烯膜，细砂或矿物粒料做隔离材料所制成的可以卷曲的片状防水材料。按理化性能分为I型和Ⅱ型。常采用热熔满粘法施工。厚度：3.0mm、4.0mm、5.0mm。
适用于地下及屋面防水工程。
执行标准：《弹性体改性沥青防水卷材》GB18242(PY类）。4.2PMB-742超低温(SBS)改性沥青防水卷材以苯乙烯-丁二烯-苯乙烯(SBS)为改性剂，特种软化剂有效改善材料低温柔性，聚酯胎基布为加强层，表面覆以聚乙烯膜、细砂或矿物粒料做隔离材料所制成的可以卷曲的片状防水材料。按理化性能分为I型和Ⅱ型。常采用热熔满粘法施工。
厚度：3.0mm、4.0mm、5.0mm。
适用于严寒地区地下及屋面防水工程。执行标准：《超低温SBS改性沥青防水卷材》Q/SYYHF0042(PY类），其性能指标见附表1。4.3PMB-751塑性体（APP)改性沥青防水卷材以无规聚丙烯（APP)或聚烯烃类聚合物（APAO、APO)等改性的沥青作为浸渍和涂盖材料，聚酯胎基布为加强层，表面说明bZxz.net
图集号
审核王新王校对胡京波淋设计薛春来页
20CJ40-1
覆以聚乙烯膜、细砂或矿物粒料做隔离材料所制成的可以卷曲的片状防水材料。按理化性能分为I型和Ⅱ型。常采用热熔满粘法施工。
厚度：3.0mm、4.0mm、5.0mm。
适用于炎热地区屋面防水工程。执行标准：《塑性体改性沥青防水卷材》GB18243(PY类）。4.4RSA-821耐盐碱型聚合物改性沥青防水卷材以苯乙烯-丁二烯-苯乙烯（SBS)为改性剂，掺入复合耐盐碱助剂改善材料抗氯离子渗透性能和耐碱腐蚀性能，聚酯胎基布为加强层，表面覆以聚乙烯膜做隔离材料所制成的可以卷曲的片状防水材料。常采用热熔满粘法施工。厚度：4.0mm、5.0mm。
适用于沿海地区和高盐碱地区的地下及屋面防水工程。执行标准：《耐盐碱型聚合物改性沥青防水卷材》QS/YYHF0034（PY类），其性能指标见附表2。4.5ARC系列聚合物改性沥青耐根穿刺防水卷材4.5.1ARC-701聚合物改性沥青耐根穿刺防水卷材以苯乙烯-丁二烯-苯乙烯（SBS)为改性剂，添加进口化学阻根剂有效抑制植物根系向防水层生长，聚酯胎基布为加强层，表面覆以聚乙烯膜做隔离材料所制成的可以卷曲的片状防水材料。常采用热熔满粘法施工。厚度4.0mm、5.0mm。
适用于有种植要求的地下室顶板、屋面等防水工程。执行标准：《种植屋面用耐根穿刺防水卷材》GB/T35468。4.5.2ARC-711聚合物改性沥青复合铜胎基耐根穿刺防水卷材以苯乙烯-丁二烯-苯乙烯（SBS）为改性剂，添加进口化学阻根剂有效抑制植物根系向防水层生长，复合铜胎基为加强层，表面覆以聚乙烯膜做隔离材料所制成的片状防水材料。常采用热熔法施工。
厚度：4.0mm。
适用于有种植要求的地下室顶板、屋面等防水工程。执行标准：《聚合物改性沥青耐根穿刺防水卷材》Q/SYYHF0016，其性能指标见附表3。4.6SAM系列自粘防水卷材
4.6.1SAM-920无胎自粘聚合物改性沥青防水卷材（N类）以石油沥青为基料，苯乙烯-丁二烯-苯乙烯（SBS）、丁苯橡胶（SBR）、增粘树脂为改性剂，上表面覆交叉层压聚乙烯膜或聚酯膜（PET膜）或可剥离的涂硅隔离膜，下表面覆可剥离的涂硅隔离膜所制成可以卷曲的片状防水材料。按材料性能分为I型和IⅡ型。常采用自粘法（湿铺法）施工。厚度：1.2mm、1.5mm、2.0mm。
适用于屋面或地下工程的防水工程，尤其适用于不准动用明火的防水工程。双面自粘卷材仅辅助用于两种不相容材料防水层交接处的粘结和密封。执行标准：《自粘聚合物改性沥青防水卷材》GB23441（N类）。
4.6.2SAM-930自粘聚合物改性沥青防水卷材（PY类）以石油沥青为基料，苯乙烯-丁二烯-苯乙烯（SBS）、丁说明
图集号
审核王新王S校对胡京波淋设计薛春来页
20CJ40-1
苯橡胶（SBR）、增粘树脂为改性剂，聚酯胎基布为加强层，上表面覆聚乙烯膜或可剥离的涂硅隔离膜，下表面覆可剥离的涂硅隔离膜所制成可以卷曲的片状防水材料。按材料性能分为I型和Ⅱ型。常采用自粘法（湿铺法）施工。厚度：3.0mm、4.0mm。
适用于地下及屋面防水工程及环境施工温度常年在5℃以上地区。
执行标准：《自粘聚合物改性沥青防水卷材》GB23441（PY类）。
4.6.3SAM-921高强自粘沥青防水卷材（H类）/高延伸自粘沥青防水卷材（E类）
以高性能自粘改性沥青为粘结密封层，上表面覆高强度高分子膜/交叉层压聚乙烯膜或可剥离的涂硅隔离膜，下表面覆可剥离的涂硅隔离膜所制成的可以卷曲的片状防水材料。按照产品性能分为高强型（H）和高延伸型（E）。常采用湿铺法（自粘法）施工。其长边、短边搭接缝均采用自粘施工。厚度：1.5mm、2.0mm。
适用于屋面、地下防水工程，尤其适用于不动用明火的防水工程。
执行标准：《湿铺防水卷材》GB/T35467（H类、E类）。4.6.4SAM-980聚酯胎自粘沥青防水卷材（PY类）以石油沥青为基料，特种改性剂制成自粘改性沥青，聚酯胎基布为加强层，下表面覆可剥离涂硅隔离膜，上表面覆可剥离的涂硅隔离膜或聚7烯膜所制成的可以卷曲的片状防水材料。常采用湿铺法（自粘法）施工。其长边、短边搭接缝均采用自粘施工。
厚度：3.0mm。
适用于屋面、地下防水工程，尤其适用于不动用明火的防水工程。
执行标准：《湿铺防水卷材》GB/T35467（PY类）。4.6.5SAM-940预铺反粘聚合物改性沥青防水卷材（PY类）以石油沥青为基料，苯乙烯-丁二烯-苯乙烯（SBS）、丁苯橡胶（SBR）、增粘树脂为改性剂，聚酯胎基布为加强层，下表面覆以聚乙烯膜或可剥离的涂硅隔离膜，上表面覆可剥离的涂硅隔离膜所制成的可以卷曲的片状防水材料。常采用预铺反粘工法施工。
厚度：4.0mm。
适用于地下及地铁等地下工程的底板和侧墙防水工程。执行标准：《预铺防水卷材》GB/T23457（PY类）。4.7BH3防滑自粘改性沥青防水卷材以SBS合成橡胶、增粘树脂及优质道路石油沥青等制成的自粘橡胶沥青基料，强韧的高密度聚乙烯膜（HDPE）并辅以防滑功能的膜作为上表面材料，涂硅隔离纸为下表面防粘隔离材料制成的无胎自粘防水卷材。厚度：1.5mm。
适用于非外露坡屋面及金属屋面中，作为防水层或防水垫层。
执行标准：《坡屋面用防水材料自粘聚合物沥青防水垫层》JC/T1068。
图集号
审核王新王S校对胡京波淋设计薛春来页
20CJ40-1
4.8PMT系列热塑性聚烯烃(TPO)防水卷材以热塑性聚烯烃(TPO)合成树脂为基料制成的防水卷材4.8.1PMT-3010热塑性聚烯烃（TPO)防水卷材（H型）适用于节点、附加层等。厚度为1.2mm、1.5mm，常用热风焊接施工。执行标准《热塑性聚烯烃（TP0）防水卷材》GB27789（H类）。阻根性能符合《种植屋面用耐根穿刺防水卷材》GB35468要求。
4.8.2PMT-3020热塑性聚烯烃（TPO)防水卷材（L型）适用于混凝土及金属屋面，厚度为1.2mm、1.5mm。常用专用胶粘剂满粘法施工。执行标准《热塑性聚烯烃（TPO）防水卷材》GB27789（L类）。
4.8.3PMT-3030热塑性聚烯烃（TPO)防水卷材（P型）适用于金属屋面。厚度为1.2mm、1.5mm，常用机械固定法施工。执行标准《热塑性聚烯烃（TPO）防水卷材》GB27789（P类）。阻根性能符合《种植屋面用耐根穿刺防水卷材》GB35468要求。
4.8.4PMT-FS热塑性聚烯烃（TPO)防水卷材（FS型）适用于金属屋面维修工程。厚度为0.8mm、1.2mm、1.5mm，常用专用胶粘剂满粘法施工。执行标准《高分子防水材料第一部分：片材》GB18173.1，其性能指标见附表4。4.8.5PMT-ZZ热塑性聚烯烃(TPO)防水卷材（ZZ型）适用于地下外防外贴侧墙、顶板。厚度为1.6mm，常用自粘法施工。执行标准《带自粘层的防水卷材》GB23260及《热塑性聚烯烃（TPO）防水卷材》GB27789（H类）。阻根性能符合《种植屋面用耐根穿刺防水卷材》GB35468要求。4.8.6PMT-YP热塑性聚烯烃（TPO)防水卷材（YP型）适用于地下底板及外防内贴侧墙。厚度为1.5mm、1.8mm、2.0mm，常采用预铺反粘法施工。执行标准《热塑性聚烯烃（TPO）预铺防水卷材》T/CBMF43，其性能指标见附表5。4.9PMH高密度聚乙烯自粘胶膜防水卷材以合成高分子片材为底膜，单面覆高分子自粘胶膜层，胶膜层表面覆防粘颗粒层或防粘耐候涂层（视需要设置隔离材料），用于预铺反粘法施工的防水卷材。4.9.1PMH-3080高分子自粘胶膜（HDPE）防水卷材（预铺反粘型）适用于地下室底板、外防内贴法施工的结构侧墙、矿山法开挖的隧道、洞库等工程领域。厚度为1.2mm、1.5mm，常采用预铺反粘法施工。执行标准为《预铺防水卷材》GB/T23457（P类）。
4.9.2PMH-3041高分子自粘胶膜（HDPE)防水卷材（自粘型）适用于外防外贴地下侧墙、地下顶板及屋面。厚度为1.5mm常采用自粘法施工。当应用于种植顶板时，其长短边粘结完毕后，均采用HDPE焊绳通过挤出焊机热熔密封于搭接边处。执行标准为《带自粘层的防水卷材》GB/T23260，《高分子防水材料第一部分：片材》GB18173.1。阻根性能符合《科植屋面用耐根穿刺防水卷材》GB/T35468要求。4.10SPU-301单组分聚氨酯防水涂料以异氰酸酯、聚醚多元醇为主要原料，配以各种助剂、填料经聚合反应制成，使用时通过聚氨酯预聚体中的-NCO端基与空气中的湿气接触后反应成膜，在基层表面形成坚韧、柔软、无接缝的防水涂膜。常采用滚涂或喷涂法施工。说明
图集号
审核王新王S校对胡京波胡京液设计薛春来商碎页20CJ40-1
适用于非外露屋面、地下室、室内楼、地面及墙面、外墙节点处理、水池等防水工程。执行标准：《聚氨酯防水涂料》GB/T19250。4.11SPU-311双组分聚氨酯防水涂料双组分反应固化型高分子防水涂料，以甲组分聚氨酯预聚体和乙组分固化剂。按一定比例混合，搅拌均匀后涂刷在施工基面上，经数小时后反应固结成为富有弹性、坚韧、耐久性的高分子防水涂膜。常采用滚涂或喷涂法施工。适用于非外露屋面、地下室、室内楼地面及墙面、地上建筑外墙节点处理、水池等防水工程。执行标准：《聚氨酯防水涂料》GB/T19250。4.12JSA-101聚合物水泥防水涂料以改性丙烯酸共聚乳液、多种添加剂组成的有机液料和特种水泥、多种添加剂组成的无机粉料，经科学配方加工制成的双组分水性防水涂料。常用I型及IⅡ型。常采用滚涂或喷涂法施工。
适用于地上外墙及室内楼、地面及墙面、外墙节点处理防水工程。
执行标准：《聚合物水泥防水涂料》GB/T23445。4.13HCA-101高弹厚质丙烯酸酯防水涂料以改性丙烯酸酯多元共聚物乳液为基料，添加多种助剂、填充料经科学加工而成的厚质单组分水性高分子防水涂膜材料。常采用滚涂或喷涂法施工。适用于建筑室内楼地面及墙面、地上建筑外墙节点处理防水工程。
执行标准：《聚合物乳液建筑防水涂料》JC/T864。4.14BH2高粘抗滑水性橡胶沥青防水涂料以高分子改性沥青技术制备的单组份水性防水涂料。该产品具有水性涂料的环保性和施工便利性的优点，同时因添加有多种特殊助剂，具有固化后粘结力强、延伸率大的特点；特别适用于地下立墙与卷材复合使用，也可用于平面与卷材复合使用，最宜采用机械化喷涂施工，也可采用滚涂法施工。适用于一般建筑的地下及屋面防水工程。执行标准：《高粘抗滑水性橡胶沥青防水涂料》Q/SYYHF0135，其性能指标见附表6。4.15TZH特种非固化橡胶沥青防水涂料以优质石油沥青、沥青改性材料、橡胶和多种功能性添加剂组成的一种黏性膏状防水涂料。使用时通过现场加热后喷涂或刮涂至防水基层，即可形成连续的防水粘接涂层。除具有普通非固化橡胶沥青防水涂料长期保持螨变性外，还具有高耐热、低粘度、可在低温下喷涂或刮涂施工、节能环保以及满足立面与卷材复合防水抗清移等特种性能。主要与卷材复合使用，适用于一般建筑的地下及屋面防水工程。
执行标准：《TZH特种非固化橡胶沥青防水涂料》Q/SYYHF0103，其性能指标见附表7。4.16WM-100双组分聚合物防水砂浆以粉料和液料组成。粉料由普通硅酸盐水泥、精细填料及其他多种助剂配置而成；液料由丙烯酸酯乳液及助剂组成的防水砂浆。具有良好的抗渗性能，具有无毒、无害、绿色环保等特点。常采用刮涂法施工。说明
图集号
审核王新王S校对胡京波淋设计薛春来页
20CJ40-1
适用于降水量多、基本风压高环境的外墙整体结构基层防水及室内防潮工程。
执行标准：《聚合物水泥防水砂浆》JC/T984。4.17WM-101单组分聚合物防水砂浆以可再分散性乳胶粉、功能助剂、硅酸盐水泥及添加剂配置而成的防水砂浆。具有良好的抗渗性能，具有无毒、无害、绿色环保等特点。常采用刮涂法施工。适用于降水量多、基本风压高环境的外墙整体结构基层防水及室内防潮工程。
执行标准：《聚合物水泥防水砂浆》JC/T9844.18YS-202双组分改性硅酮密封胶是一种双组分非下垂型密封材料，由改性硅酮预聚体和固化剂组成。使用时将两组分按照一定比例混合后，吸入专门胶枪内对接缝处进行施胶，形成可涂装，位移性好的密封层。适用于混凝土预制板的板间接缝，PC板与窗框接缝等。执行标准：《混凝土建筑接缝用密封胶》JC/T881。4.19Tyvek防水透汽膜
是由100%高密度聚乙烯采用杜邦专利工艺闪蒸法纺粘制成的一种独特的材料，结合了纸张、薄膜和织布的材料特点于一身，防水、透气、质轻、强韧、耐撕裂、耐穿刺、防菌、防螨、防尘、高反射率、抗紫外线、环保可回收再利用。1060B为标准型，厚度为0.17mm
2506B为加强型，厚度为0.49mm
执行标准：《透汽防水垫层》JC/T2291。材料应用可参考图集18CJ09-1《防水透汽膜建筑构造一特卫强防水透汽膜、隔汽膜》。5.EDEE宜顶系统介绍
5.1宜顶工业化装配式屋面系统是集防水、保温、抗风压防护、景观功能于一体的屋面系统，具有工业化生产、现场装配施工，可靠度高，使用寿命长，安全、环保、绿色、节能，便于维护和更新等特点。屋面防水按照防排结合的原则，杜绝窜水，避免了传统屋面构造性缺陷导致的广泛渗漏现象，其设计使用寿命期可达30年以上。5.2本系统首次引入了“可靠性级别”的概念，级别范围为A～AAA级，对不同的装配式屋面系统构造进行可靠性划分，可根据建筑物的重要程度及建设地点选择相应类型的宜顶屋面系统。
5.3根据各构造层的功能特点，将EDEE宜顶屋面系统分为定型体系和用户可选体系。定型体系包含基体防水保障系统、防排水系统和保温系统三个必需的子系统项目；用户可选体系提供了用户根据自身对系统保障需求、审美要求、造价控制等因素进行自主选择的多种子系统项目，包含衬垫防水系统、滞水型雨水收集压铺系统和保护/景观压铺系统三个子系统项目。宜预系统说明与构造详见本图集第50页。说明
图集号
审核王新王S校对胡京波淋设计薛春来页
20CJ40-1
