【07FD02】 防空地下室电气设备安装

根据《人民防空地下室设计规范》GB50038-2005新版规范对04FD02图集进行修改、补充：人防管线穿围护结构做法、电缆桥架穿越人防围护墙做法、封闭母线穿越人防围护墙做法、人防灯具安装做法、电子型三种通风方式显示屏原理图、人防通风系统与消防系统联动控制原理图等。

防空地下室电气设备安装

批准部门：中华人民共和国建设部
主编单位：国家人民防空办公室、北京市建筑设计研究院
实行日期：二〇〇七年五月
批准文号：建质【2007】50号
统一编号：GJBT-1003
图集号：07FD02

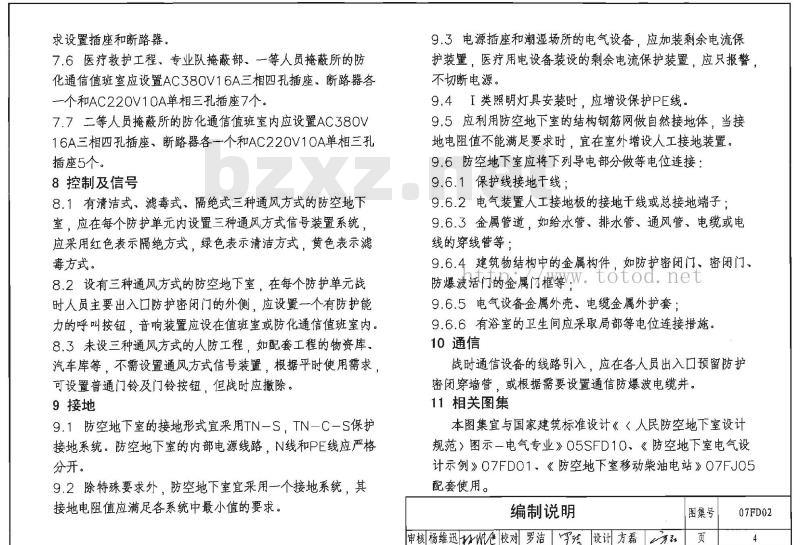

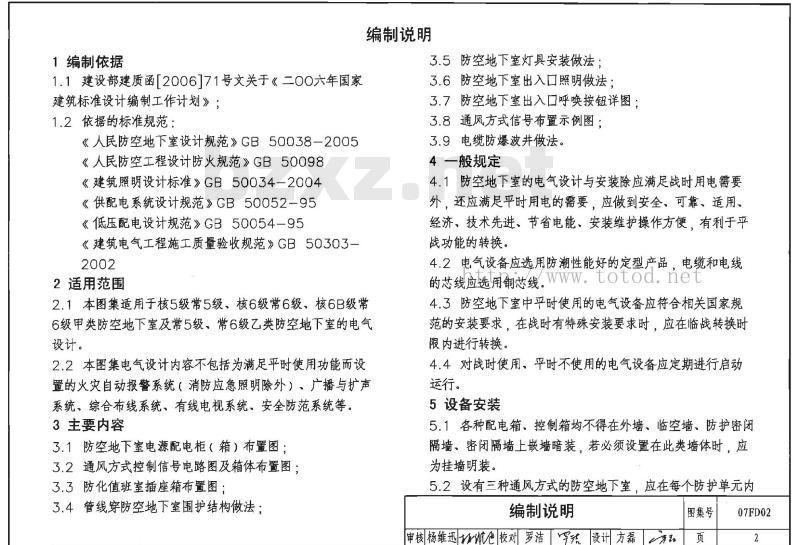

1 编制依据
1.1 建设部建质函〔2006〕171号文关于《二〇〇六年国家建筑标准设计编制工作计划》；
1.2 依据的标准规范：
《人民防空地下室设计规范》GB50038-2005；
《人民防空工程设计防火规范》GB50098；
《建筑照明设计标准》GB50034-2004；
《供配电系统设计规范》GB50052-95；
《低压配电设计规范》GB50054-95；
《建筑电气工程施工质量验收规范》GB50303-2002。

2 适用范围
2.1 本图集适用于核5级常5级、核6级常6级、核6B级常6级甲类防空地下室及常5级、常6级乙类防空地下室的电气设计。
2.2 本图集电气设计内容不包括为满足平时使用功能而设置的火灾自动报警系统（消防应急照明除外）、广播与扩声系统、综合布线系统、有线电视系统、安全防范系统等。

3 主要内容
3.1 防空地下室电源配电柜（箱）布置图；
3.2 通风方式控制信号电路图及箱体布置图；
3.3 防化值班室插座箱布置图；
3.4 管线穿防空地下室围护结构做法；
3.5 防空地下室灯具安装做法；
3.6 防空地下室出入口照明做法；
3.7 防空地下室出入口呼唤按钮详图；
3.8 防空地下室通风方式信号布置示例图；
3.9 电缆防爆波井做法。

4 一般规定
4.1 防空地下室的电气设计与安装除应满足战时用电需要外，还应满足平时用电的需要，应做到安全、可靠、适用经济、技术先进、节省电能、安装维护操作方便，有利于平战功能的转换。
4.2 电气设备应选用防潮性能好的定型产品，电缆和电线的芯线应选用铜芯线。
4.3 防空地下室中平时使用的电气设备应符合相关国家规范的安装要求，在战时有特殊安装要求时，应在临战转换时限内进行转换。
4.4 对战时使用，平时不使用的电气设备应定期进行启动运行。

5 设备安装
5.1 各种配电箱、控制箱均不得在外墙、临空墙、防护密闭隔墙、密闭隔墙上嵌墙暗装，若必须设置在此类墙体时，应为挂墙明装。
5.2 设有三种通风方式的防空地下室，应在每个防护单元内设置通风方式信号装置，三种通风方式控制箱宜设在值班室、防化通信值班室内。三种方式信号箱设在战时进风机房、排风机房、柴油发电机房、电站控制室、人员出入口（连通口）最里一道密闭门内侧及其他需要设置的地方。

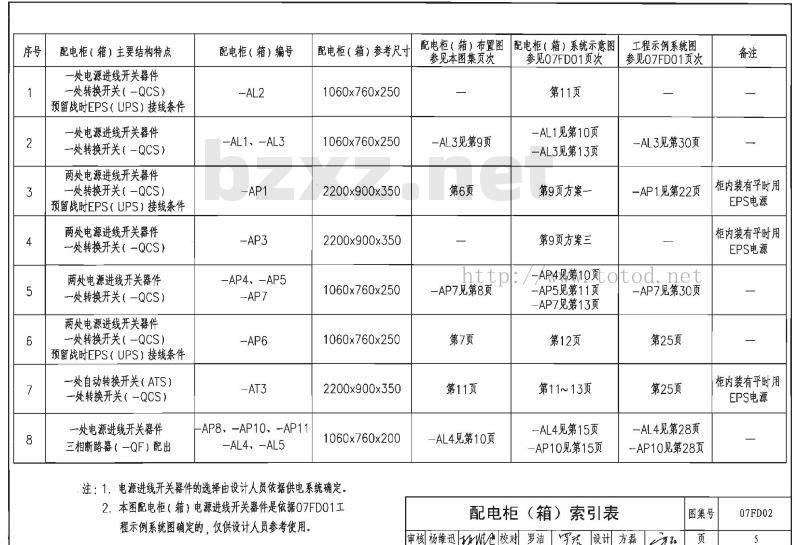

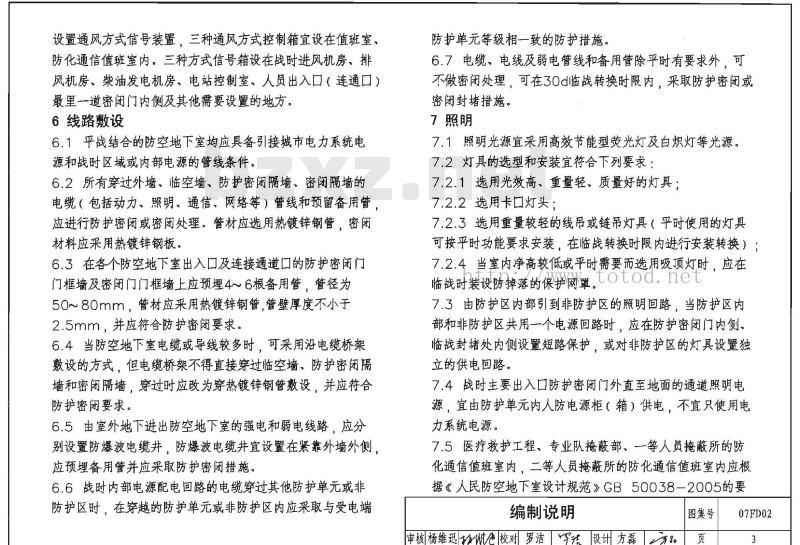

6 线路敷设
6.1 平战结合的防空地下室均应具备引接城市电力系统电源和战时区域或内部电源的管线条件。
6.2 所有穿过外墙、临空墙、防护密闭隔墙、密闭隔墙的电缆（包括动力、照明、通信、网络等）管线和预留备用管，应进行防护密闭或密闭处理。
小提示：此图内容仅展示完整标准图集里的部分截取内容，若需要完整标准请到上方自行免费下载完整图集包。

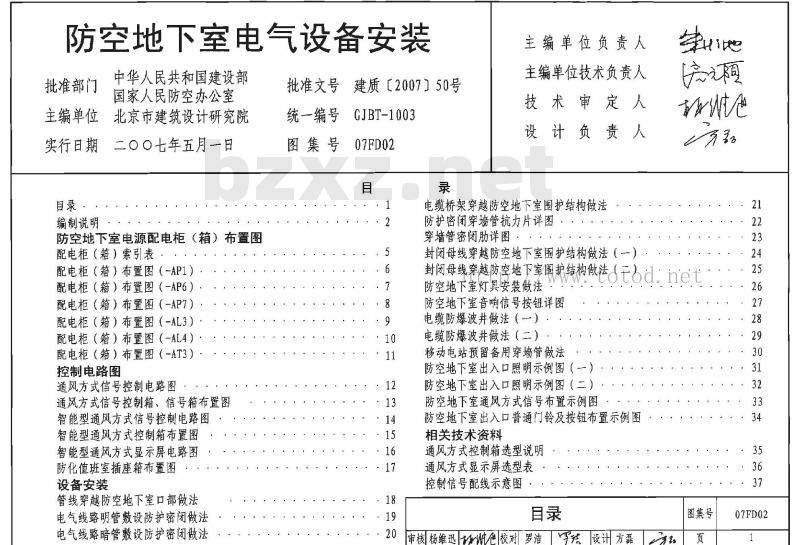

目录 1 编制说明 2 防空地下室电源配电柜（箱）布置图 配电柜（箱）索引表 5 配电柜（箱）布置图（-AP1） 6 配电柜（箱）布置图（-AP6） 7 配电柜（箱）布置图（-AP7） 8 配电柜（箱）布置图（-AL2） 9 配电柜（箱）布置图（-AL3） 10 配电柜（箱）布置图（-AT3） 11 控制电路图 通风方式信号控制电路图 12 通风方式信号控制箱、信号箱布置图 13 智能型通风方式信号控制电路图 14 智能型通风方式控制箱布置图 15 智能型通风方式显示屏电路图 16 防化值班室插座箱布置图 17 设备安装 管线穿越防空地下室口部做法 18 电气线路明管敷设防护密闭做法 19 电气线路暗管敷设防护密闭做法 20 电缆桥架穿越防空地下室围护结构做法 21 防护密闭穿墙管抗力片详图 22 穿墙管密闭肋详图 23 封闭母线穿越防空地下室围护结构做法（一） 24 封闭母线穿越防空地下室围护结构做法（二） 25 防空地下室灯具安装做法 26 防空地下室音响信号按钮详图 27 电缆防爆波井做法（一） 28 电缆防爆波井做法（二） 29 移动电站口部预留备用穿墙管做法 30 防空地下室出入口照明示例图（一） 31 防空地下室出入口照明示例图（二） 32 防空地下室通风方式信号布置示例图 33 防空地下室出入口普通门铃及按钮布置示例图 34 相关技术资料 通风方式控制箱选型说明 35 通风方式显示屏选型表 36 控制信号配线示意图 37
