【17CJ36-1】 屋面防水系统建筑构造(一)

17CJ36-1
（替代13CJ36）
屋面防水系统建筑构造（一）
参考图集
中国建筑标准设计研究院
17CJ36-1
（替代13CJ36）
屋面防水系统建筑构造（一）
参考图集
组织编制：中国建筑标准设计研究院中國计划出版社
图书在版编目（CIP）数据
国家建筑标准设计图集，屋面防水系统建筑构造：17CJ36-1/中国建筑标准设计研究院组织编制.一北京：中国计划出版社，2017.12ISBN978-7-5182-0757-2
I.①国.·Ⅱ.中..·Ⅲ.建筑设计一中国一图集②防水屋面一建筑构造一中国一图集IV.①TU206②TU231-64
中国版本图书馆CIP数据核字（2017）第294355号郑重声明：本图集已授权“全
国律师知识产权保护协作网”对著作权（包括专有出版权）在全国范围予以保护，盗版必究。
举报盗版电话：010-63906404
010-68318822
国家建筑标准设计图集
屋面防水系统建筑构造（一）
17CJ36-1
中国建筑标准设计研究院组织编制（邮政编码：100048 电话：010-68799100）中国计划出版社出版
（地址：北京市西城区木禄地北里甲11号国宏大厦C座3层）北京强华印刷厂印刷
787mm×1092mm1/162.125印张8.5千字2017年12月第1版2017年12月第1次印刷★
ISBN978-7-5182-0757-2
定价：26.00元

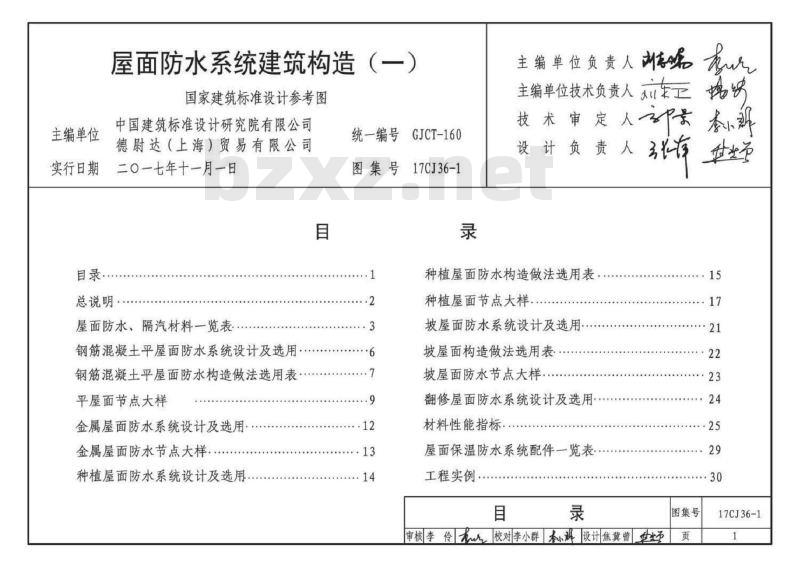

主编单位
实行日期
屋面防水系统建筑构造（一）
国家建筑标准设计参考图
中国建筑标准设计研究院有限公司德尉达（上海）贸易有限公司
二0一七年十一月一日
总说明
屋面防水、隔汽材料一览表
钢筋混凝土平屋面防水系统设计及选用·钢筋混凝土平屋面防水构造做法选用表·平屋面节点大样
金属屋面防水系统设计及选用·金属屋面防水节点大样.
种植屋面防水系统设计及选用
统一编号GJCT-160
图集号
17CJ36-1
主编单位负责人
主编单位技术负责人东工
技术审定人景
设计负责人
种植屋面防水构造做法选用表
种植屋面节点大样
坡屋面防水系统设计及选用
坡屋面构造做法选用表
坡屋面防水节点大样
翻修屋面防水系统设计及选用·材料性能指标
屋面保温防水系统配件一览表
工程实例，
审核李伶龙人校对李小群本现设计焦冀曾世九
图集号
17CJ36-1

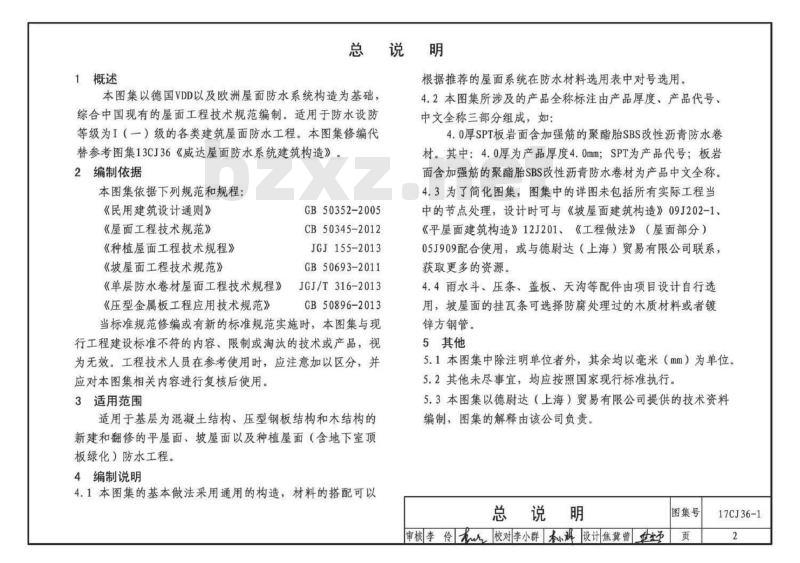

1概述
总说明
根据推荐的屋面系统在防水材料选用表中对号选用。本图集以德国VDD以及欧洲屋面防水系统构造为基础，综合中国现有的屋面工程技术规范编制。适用于防水设防等级为I（一）级的各类建筑屋面防水工程。本图集修编代替参考图集13CJ36《威达屋面防水系统建筑构造》。2编制依据
本图集依据下列规范和规程：
《民用建筑设计通则》
《屋面工程技术规范》
《种植屋面工程技术规程》
《坡屋面工程技术规范》
《单层防水卷材屋面工程技术规程》《压型金属板工程应用技术规范》GB50352-2005
CB50345-2012
JGJ155-2013
GB50693-2011
JGJ/T316-2013
GB50896-2013
当标准规范修编或有新的标准规范实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后使用。3适用范围
适用于基层为混凝土结构、压型钢板结构和木结构的新建和翻修的平屋面、坡屋面以及种植屋面（含地下室顶板绿化）防水工程。
4编制说明
4.1本图集的基本做法采用通用的构造，材料的搭配可以4.2本图集所涉及的产品全称标注由产品厚度、产品代号、中文全称三部分组成，如：
4.0厚SPT板岩面含加强筋的聚酯胎SBS改性沥青防水卷材。其中：4.0厚为产品厚度4.0mm；SPT为产品代号；板岩面含加强筋的聚酯胎SBS改性沥青防水卷材为产品中文全称。4.3为了简化图集，图集中的详图未包括所有实际工程当中的节点处理，设计时可与《坡屋面建筑构造》09J202-1、《平屋面建筑构造》12J201、《工程做法》（屋面部分）05J909配合使用，或与德尉达（上海）贸易有限公司联系，获取更多的资源。
4.4雨水斗、压条、盖板、天沟等配件由项目设计自行选用，坡屋面的挂瓦条可选择防腐处理过的木质材料或者镀锌方钢管。
5其他
5.1本图集中除注明单位者外，其余均以毫米（mm）为单位。5.2其他未尽事宜，均应按照国家现行标准执行。5.3本图集以德尉达（上海）贸易有限公司提供的技术资料编制，图集的解释由该公司负责。总说明
审核李伶龙校对李小群跳设计焦冀曾场图集号
17CJ36-1
产品名称
板岩面含加强筋的聚酯胎SBS改性沥青防水卷材
板岩面含加强筋的聚酯胎APP/SBS双面改性沥青防水卷材
板岩面清洁空气SBS改性沥青防水卷材板岩面半幅搭接SBS改性沥青防水卷材板岩面带蒸汽通道SBS改性沥青防水卷材含加强筋玻纤胎隔火型SBS改性沥青自粘防水卷材
聚酯胎SBS改性沥青防水卷材
含加强筋的聚酯胎SBS改性沥青防水卷材屋面防水、隔汽材料一览表
宽×长
1.0×10.0
1.0×10.0
1.0×10.0
1.0×10.0
1.0×10.0
(mm）
产品特征描述
1.上表面覆盖彩色岩石颗粒，抗紫外线，不上人屋面4.0
可直接外露使用。热熔铺设
2.采用含加强筋的聚酯胎，产品尺寸稳定性能好产品上涂层用APP改性沥青，耐热性能好；下涂层用SBS改性沥青，施工性能优良，融合了两类改性沥青各自的优势。热熔铺设
1.产品上表面岩石颗粒经过特殊处理，可在光触媒作用下转化空气中的氮氧化物，有净化空气的作用2.转化有效期和产品的使用寿命一致。热熔铺设相邻卷材如采用不同颜色岩石颗粒，屋面可产生立体效果。热熔铺设
产品下表面有占总面积约50%的间断圆形或条形自粘条，其余部位经过矿化处理形成蒸气通道，可以有效防止因基层含水率高受热时产生水蒸气引起的卷材起鼓或搭接部位焊接失效。热熔铺设1.含加强筋的玻纤胎，尺寸稳定性能好2.自粘铺设，可直接和EPS保温板相容粘结1.长纤维聚酯胎，抗拉性能好，热熔铺设2.低温柔性好
1.含加强筋的聚酯胎，产品尺寸稳定性能好，抗撕裂强度高。热熔或机械固定
2.可以用在需要机械固定屋面防水工程屋面防水、隔汽材料一览表
审核李伶龙校对李小群跳设计焦冀曾世经图集号
性能表
附表1
附表2
附表3
附表4
附表5
附表6
附表7
附表7
17CJ36-1
产品名称
带蒸汽通道SBS改性沥青防水卷材玻纤网格胎双面自粘性SBS改性沥青防水卷材
双面自粘性SBS改性沥青防水卷材玻纤胎双面自粘性SBS改性沥青防水卷材铜离子复合聚酯胎SBS改性沥青耐根穿刺防水卷材
SBS改性沥青耐根穿刺防水卷材
耐碱特殊铝箔面玻纤胎自粘性SBS改性沥青隔汽卷材
耐碱铝箔加强筋玻纤胎自粘性SBS改性沥青隔汽卷材
耐碱铝箔聚酯胎双面自粘性SBS改性沥青隔汽卷材
宽×长
1.0×10.0
1.0×15.0
1.0×10.0
1.0×15.0
1.0×7.5/10.0
1.0×20.0
1.0×10.0
1.0×12.5
(mm）
产品特征描述
产品下表面有占总面积约50%的间断圆形或条形自粘条，其余部位经过矿化处理形成蒸气流通，可以有效防止因基层含水率高受热产生水蒸气引起的卷材起鼓或搭接部位焊接失效。自粘铺设
1.玻纤网格胎，抗拉强度高。自粘铺设，可直接与硬质岩棉板粘结
2.耐高温和耐低温性能好
1.聚酯胎增强，抗拉性能好，适应基层变形。自粘铺设2.耐高温和耐低温性能好
1.玻纤胎增强，抗拉强度高。自粘铺设可直接粘结复合聚氨酯保温板
2.耐高温和耐低温性能好
产品通过FLL认证，亦通过国内耐根穿刺性能测试。热熔铺设
改性沥青中含活性化学阻根剂，产品通过FLL认证，亦通过国内耐根穿刺性能测试。热熔铺设1.尺寸稳定性能好，具有钉孔自密性和抗酪破性能2.上表面为耐碱腐蚀的铝箔面，具有优异的阻隔水汽的功能。自粘铺设
1.卷材抗咯性能强
2.自粘铺设，适合粘结各种类型的保温板1.耐碱腐蚀网状铝箔聚酯复合胎增强2.自粘铺设，可与混凝土基层以及EPS保温板直接粘结屋面防水、隔汽材料一览表
审核李伶龙校对李小群跳设计焦冀曾世经图集号
性能表
附表5
附表8
附表9
附表10
附表11
附表12
17CJ36-1
产品名称
板岩面含双向加强筋聚酯胎SBS改性沥青防水卷材
玻纤胎高分子防水卷材
含加强筋高分子防水卷材
多层纤维波形沥青防水板
筒瓦专用多层纤维波形沥青防水板尼特多层纤维波形沥青防水板
威达多层纤维波形沥青瓦
威达尼特多层纤维波形沥青瓦
威达卡萨多层纤维波形沥青瓦
PRAL-W
宽×长
1.08×7.5
1.05×15.0
1.05×15.0
0.87×2.0
1.06×2.0
0.95×2.0
1.06×2.0
产品特征描述
上表面覆盖彩色岩石颗粒，抗紫外线，可直接外露使用。热熔铺设
1.以含有沥青因子的TPO片材为主防水层的卷材。既可以和沥青类卷材相配，亦可用于压型钢板屋面单层防水系统。空铺，机械固定，搭接边采用热风焊接2.产品通过FLL认证，可以耐竹子根的穿刺1.含玻纤加强筋的TPO防水卷材
2.空铺，机械固定，搭接热风焊接1.16~24层植物纤维胎基真空浸渍沥青2.采用植物纤维增强，产品具有良好的抗弯性能3.金属膨胀螺栓固定
1.16~24层植物纤维胎基真空浸渍沥青，上表面具有自洁功能
2.采用植物纤维增强，产品具有良好的抗拉性能3.表面喷涂彩色聚丙烯涂料，有棕、红、绿等颜色4.专用钉固定
屋面防水、隔汽材料一览表
审核李伶龙校对李小群跳设计焦冀曾世经图集号
性能表
附表13
附表14
附表15
附表16
17CJ36-1
钢筋混凝平屋面防水系统设计及选用设计要点
1.屋面防水系统构造层自上而下分别为面层防水层、底层防水层、保温层、隔汽层、混凝土结构层，干法施工。2.保温屋面（泡沫玻璃保温屋面除外）需要设置隔汽层，隔汽卷材水蒸汽渗透等效空气厚度指标Sd应满足隔汽材料性能指标。
3.铺设隔汽层卷材之前须用冷底子油对基层表面进行处理。
4.保温材料用PU胶固定在隔汽层卷材上。5.保温层材料推荐用EPS、PU和泡沫玻璃保温板，本图集所有自粘性底层防水卷材都可以直接和保温板粘结。6.屋面防水构造中所用配件应与防水卷材相容。7.防水附加层可采用底层防水材料。构造
钢筋混凝土平屋面防水构造做法选用表简
有保温上人屋面
有保温上人屋面
屋面构造做法
1.面层按工程设计
2.PE膜隔离层
3.面层防水层：4.0厚SPT板岩面含加强筋的聚酯胎SBS改性沥青防水卷材
4.底层防水层：3.0厚TSU含加强筋玻纤胎隔火型SBS改性沥青自粘防水卷材5.EPS板保温层（PU胶粘结）
6.隔汽层：1.2厚SKD耐碱特殊铝箔面玻纤胎自粘性SBS改性沥青隔汽卷材
7.水泥砂浆找平层
8.轻集料混凝土找坡层
9.钢筋混凝土屋面板
1.面层按工程设计
2.PE膜隔离层
3.面层防水层：4.0厚SPT板岩面含加强筋的聚酯胎SBS改性沥青防水卷材
4.底层防水层：2.0厚TTU玻纤胎双面自粘性SBS改性沥青防水卷材
5.复合聚氨酯板保温层（PU胶粘结）6.隔汽层：2.5厚SKP耐碱铝箔聚酯胎自粘性SBS改性沥青隔汽卷材
7.水泥砂浆找平层
8.轻集料混凝土找坡层
9.钢筋混凝土屋面板
钢筋混凝土平屋面防水系统设计及选用图集号
审核李伶龙校对李小群跳设计焦冀曾页
17CJ36-1
有保温上人屋面
无保温上人屋面
钢筋混凝土平屋面防水构造做法选用表屋面构造做法
1.面层按工程设计
2.PE膜隔离层
3.面层防水层：4.0厚SPT板岩面含加强筋的聚酯胎SBS改性沥青防水卷材
4.底层防水层：2.0厚热熔沥青
5.泡沫玻璃板保温层（PU胶粘结）6.冷底子油
7.水泥砂浆找平层
8.轻集料混凝土找坡层
9.钢筋混凝土屋面板
1.面层按工程设计
2.PE膜隔离层
3.面层防水层：4.0厚SPT板岩面含加强筋的聚酯胎SBS改性沥青防水卷材
4.底层防水层：3.0厚PYE聚酯胎SBS改性沥青防水卷材
5.水泥砂浆找平层
6.轻集料混凝土找坡层
7.钢筋混凝土屋面板
注：1.钢筋混凝土屋面板若结构找坡，则建筑找坡层取消。2.热熔沥青主要性能指标见附表18。构造
有保温不上人屋面
有保温不上人屋面
屋面构造做法
1.粘贴>10mm防火覆盖板
2.面层防水层：5.0厚VTD板岩面含加强筋的聚酯胎APP/SBS双面改性沥青防水卷材
3.底层防水层：3.0厚TSU含加强筋玻纤胎隔火型SBS改性沥青自粘防水卷材4.EPS板保温层（PU胶粘结）
5.隔汽层：1.2厚SKD耐碱特殊铝箔面玻纤胎自粘性SBS改性沥青隔汽卷材6.水泥砂浆找平层
7.轻集料混凝土找坡层
8.钢筋混凝土屋面板
1.面层防水层：4.0厚SPT板岩面含加强筋的聚酯胎SBS改性沥青防水卷材
2.底层防水层：2.0厚热熔沥青
3.泡沫玻璃板保温层（PU胶粘结）4.冷底子油
5.水泥砂浆找平层
6.轻集料混凝土找坡层
7.钢筋混凝土屋面板
钢筋混凝土平屋面防水构造做法选用表图集号
审核李伶龙校对李小群尽跳设计焦冀曾页
17CJ36-1
钢筋混凝士平屋面防水构造做法选用表简
有保温不上人屋面
有保温不上人屋面
屋面构造做法
1.粘贴>10mm防火覆盖板
2.面层防水层：4.0厚VCD板岩面半幅搭接SBS改性沥青防水卷材
3.聚氨酯板保温层（PU胶粘结）4.隔汽层：2.7厚SKB耐碱铝箔加强筋玻纤胎自粘性SBS改性沥青隔汽卷材
5.水泥砂浆找平层
6.轻集料混凝土找坡层
7.钢筋混凝土屋面板
1.面层防水层：4.0厚NTD板岩面清洁空气SBS改性沥青防水卷材
2.底层防水层：1.7厚TTM玻纤网格胎双面自粘性SBS改性沥青防水卷材
3.8厚粘结基板
4.岩棉板保温层
5.隔汽层：2.5厚SKP耐碱铝箔聚酯胎自粘性SBS改性沥青隔汽卷材
6.水泥砂浆找平层
7.轻集料混凝土找坡层此图集内容来自标准下载网
8.钢筋混凝土屋面板
注：钢筋混凝土屋面板若结构找坡，则建筑找坡层取消。钢筋混凝土女儿墙
粘贴保温板
抹面砂浆
水泥钉@500
镀锌垫片20×20×0.7
0.8厚金属板（成品）
密封胶封严
面层防水层
底层防水层
保温层
隔汽层
找坡层
屋面板
女儿墙
钢筋混凝土平屋面防水构造做法选用表审核李伶龙校对李小群跳设计焦冀曾世娅图集号
17CJ36-1
面层防水层
底层防水层
采光罩（按工程设计）
附加防水层
采光罩安装节点
金属盖板见工程设计
40×2钢固定支架间距600
塑料胀管中6中距600
面层防水层
底层防水层
保温层
隔汽层
找平层
找坡层
屋面板
女儿墙
面层防水层
底层防水层
通风道
平屋面节点大样
通风道出屋面风
帽按工程设计
保温层
隔汽层
找平层
找坡层
屋面板
图集号
审核李伶龙校对李小群趴设计焦冀曾世经页
17CJ36-1
