【18CJ87-1】 采光、通风、消防排烟天窗（一）

HHSASO
18CJ87-1
采光、通风、消防排烟天窗（一）参考图集
中国建筑标准设计研究院
采光、通风、消防排烟天窗（一）国家建筑标准设计参考图
中国建筑标准设计研究院有限公司主编单位
大连光华采光通风工程有限公司实行日期
月二0一八年十二月一日

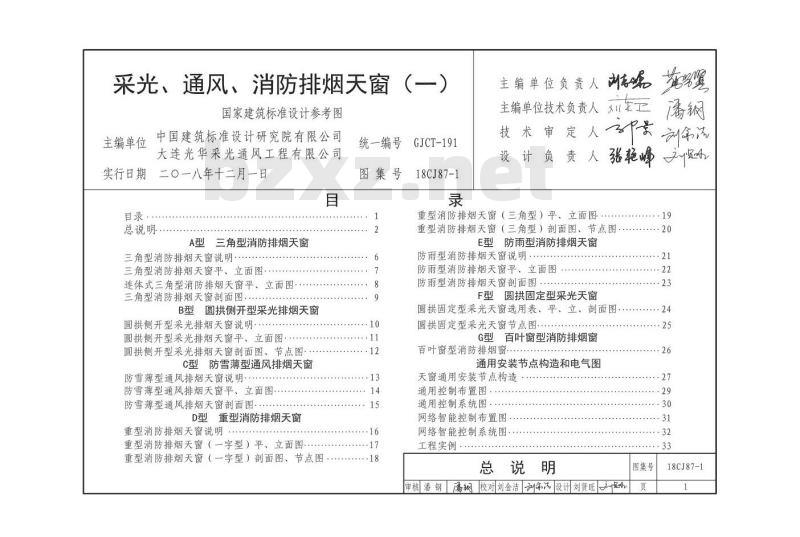

目录·
总说明…
A型三角型消防排烟天窗
三角型消防排烟天窗说明··
三角型消防排烟天窗平、立面图..连体式三角型消防排烟天窗平、立面图·三角型消防排烟天窗剖面图..
B型圆拱侧开型采光排烟天窗
圆拱侧开型采光排烟天窗说明·圆拱侧开型采光排烟天窗平、立面图圆拱侧开型采光排烟天窗剖面图、节点图C型防雪薄型通风排烟天窗
防雪薄型通风排烟天窗说明·
防雪薄型通风排烟天窗平、立面图防雪薄型通风排烟天窗剖面图·D型重型消防排烟天窗
重型消防排烟天窗说明
重型消防排烟天窗（一字型）平、立面图：目
重型消防排烟天窗（一字型）剖面图、节点图··统一编号
图集号
GJCT-191
18CJ87-1
主编单位负责人露
主编单位技术负责人工
技术审定人
张轮嘴
设计负责人
重型消防排烟天窗（三角型）平、立面图：重型消防排烟天窗（三角型）剖面图、节点图E型防雨型消防排烟天窗
防雨型消防排烟天窗说明.
防雨型消防排烟天窗平、立面图防雨型消防排烟天窗剖面图，
F型圆拱固定型采光天窗
圆拱固定型采光天窗选用表、平、立、剖面图···.圆拱固定型采光天窗节点图..·G型百叶窗型消防排烟窗
百叶窗型消防排烟窗
通用安装节点构造和电气图
天窗通用安装节点构造
通用控制布置图
通用控制系统图，
网络智能控制布置图.
网络智能控制系统图·*
工程实例：
总说明
审核潘钢潘纲校对刘金洁刘4江设计刘贤旺Gg4h
图集号
18CJ87-1
1编制依据
《建筑设计防火规范》（2018年版）《屋面工程质量验收规范》
《屋面工程技术规范》
《压型金属板工程应用技术规范》《铝合金建筑型材》
《电动采光排烟天窗》
《建筑防烟排烟系统技术标准》《建筑物防雷设计规范》
《聚碳酸酯（PC）中空板》
《建筑玻璃应用技术规程》
总说明
4技术要求
GB50016-2014
GB50207
GB50345
GB50896
GB/T5237
GB/T28637
GB51251-2017
GB50057
JG/T116
JGJ113
当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。2适用范围
2.1本图集适用于新建、改建和扩建的民用建筑及工业建筑工程，如厂房、车库、机库、仓储、车站、体育馆等建筑物。本图集适用于坡度为2%以上的屋面。2.2本图集供建筑设计人员选用和施工单位参考使用。3大连光华采光排烟天窗产品分类及特点（见表1）4.1铝合金型材符合国家标准《铝合金建筑型材》GB/T5237-2008的要求。
4.2聚碳酸酯多层板（以下简称阳光板），具有高透光性和良好的耐候性能、抗冲击性能、隔热性能，冷弯成型好，重量轻。板材通过共挤出技术，将紫外线保护层和聚碳酸酯板材共挤在一起，安装时必须将紫外线防护层朝上（外）。执行行业标准为《聚碳酸酯（PC）中空板》JG/T116-2012，材料性能指标见表2。
采光材料选用表见表3，安全玻璃具有良好的安全性，抗冲击性和抗穿透性，具有防盗、防弹、防爆功能。执行行业标准《建筑玻璃应用技术规程》JGJ113-2015。4.3控制方式分类、代号：
通用控制型：代号为T（手动按钮、指示灯）；智能网络控制型：代号为W（无线、显示屏）。5设计选用、施工、运输、储存注意事项5.1主要性能要求
5.1.1天窗抗风压性能、气密性能应根据工程实际要求确定，5.1.2抗雪荷载性能在窗扇外表面受333Pa雪荷载的情况下，仍能够实现正常开启。
总说明
审核潘钢潘钢校对刘金洁刘4江设计刘贤旺图集号
18CJ87-1

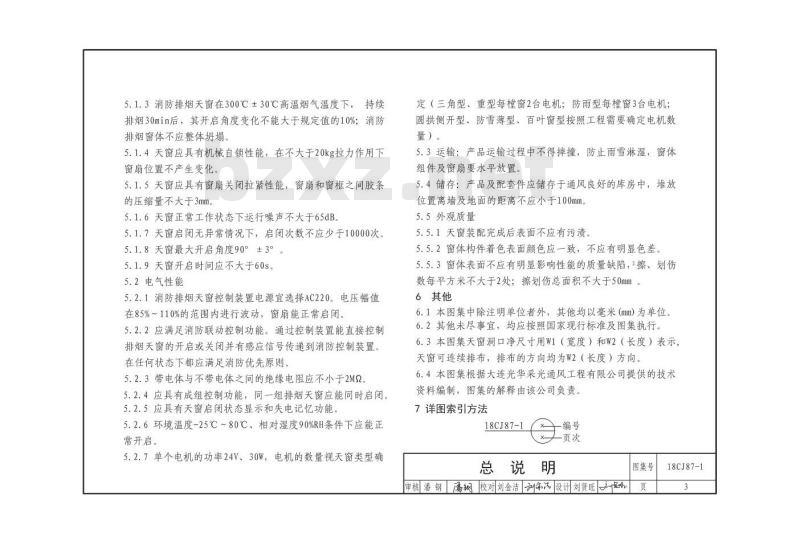

5.1.3消防排烟天窗在300℃±30℃高温烟气温度下，持续排烟30min后，其开启角度变化不能大于规定值的10%；消防排烟窗体不应整体塌。bZxz.net
5.1.4天窗应具有机械自锁性能，在不大于20kg拉力作用下窗扇位置不产生变化。
5.1.5天窗应具有窗扇关闭拉紧性能，窗扇和窗框之间胶条的压缩量不大于3mm。
5.1.6天窗正常工作状态下运行噪声不大于65dB5.1.7天窗启闭无异常情况下，启闭次数不应少于10000次5.1.8天窗最大开启角度90°±3°。5.1.9天窗开启时间应不大于60s。5.2电气性能
5.2.1消防排烟天窗控制装置电源宜选择AC220。电压幅值在85%～110%的范围内进行波动，窗扇能正常启闭。5.2.2应满足消防联动控制功能。通过控制装置能直接控制排烟天窗的开启或关闭并有感应信号传递到消防控制装置。在任何状态下都应满足消防优先原则。5.2.3带电体与不带电体之间的绝缘电阻应不小于2M25.2.4应具有成组控制功能，同一组排烟天窗应能同时启闭。5.2.5应具有天窗启闭状态显示和失电记忆功能5.2.6环境温度-25℃~80℃、相对湿度90%RH条件下应能正常开启。
5.2.7单个电机的功率24V、30W，电机的数量视天窗类型确定（三角型、重型每槿窗2台电机；防雨型每槿窗3台电机；圆拱侧开型、防雪薄型、百叶窗型按照工程需要确定电机数量）。
5.3运输：产品运输过程中不得摔撞，防止雨雪淋湿，窗体组件及窗扇要水平放置
5.4储存：产品及配套件应储存于通风良好的库房中，堆放位置离墙及地面的距离不应小于100mm。5.5外观质量
5.5.1天窗装配完成后表面不应有污渍5.5.2窗体构件着色表面颜色应一致，不应有明显色差。5.5.3窗体表面不应有明显影响性能的质量缺陷，2擦、划伤数每平方米不大于2处；擦划伤总面积不大于50mm。6其他
6.1本图集中除注明单位者外，其他均以毫米（mm）为单位。6.2其他未尽事宜，均应按照国家现行标准及图集执行。6.3本图集天窗洞口净尺寸用W1（宽度）和W2（长度）表示，天窗可连续排布，排布的方向均为W2（长度）方向。6.4本图集根据大连光华采光通风工程有限公司提供的技术资料编制，图集的解释由该公司负责。7详图索引方法
18CJ87-1
（×页次
总说明
图集号
审核潘钢潘钢校对刘金洁刘4江设计刘贤旺-4页
18CJ87-1
产品类型
三角型
消防排烟天窗
圆拱侧开型
采光排烟天窗
防雪薄型
通风排烟天窗
消防排烟天窗
防雨型
消防排烟天窗
产品名称
菲尼克斯
超级防水型
采光天窗
空气之星
法艾特
菲尼克斯
产品图片

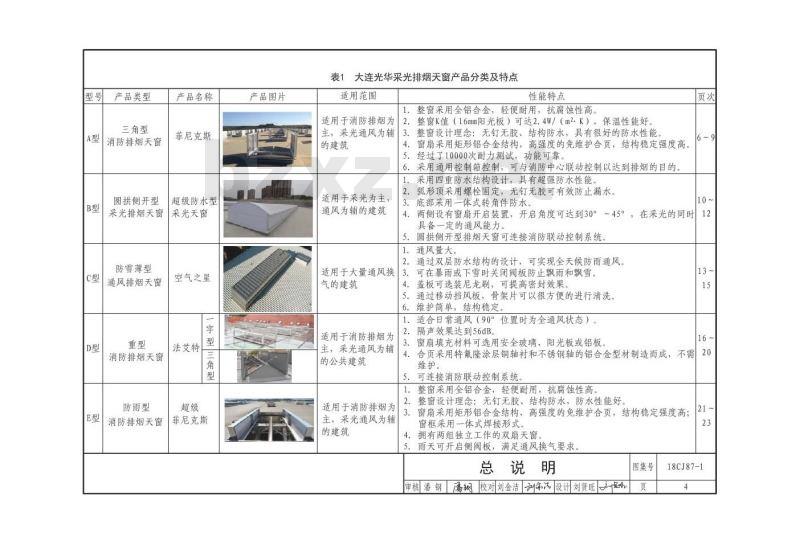

表1大连光华采光排烟天窗产品分类及特点适用范围
适用于消防排烟为
主，采光通风为辅
的建筑
适用于采光为主
通风为辅的建筑
适用于大量通风换
气的建筑
适用于消防排烟为
主，采光通风为辅
的公共建筑
适用于消防排烟为
主，采光通风为辅
的建筑
性能特点
整窗采用全铝合金，轻便耐用，抗腐蚀性高整窗K值（16mm阳光板）可达2.4W/（m2.K），保温性能好。整窗设计理念：无钉无胶、结构防水，具有很好的防水性能。窗扇采用矩形铝合金结构，高强度的免维护合页，结构稳定强度高。经过了10000次耐力测试，功能可靠5.
采用通用控制箱控制，可与消防中心联动控制以达到排烟的目的6.
采用四重防水结构设计，其有超强防水性能。弧形顶采用螺栓固定，无钉无胶可有效防止漏水。底部采用一体式转角件防水
两侧设有窗扇开启装置，开启角度可达到30°～45°，在采光的同时具备一定的通风能力
5.圆拱侧开型排烟天窗可连接消防联动控制系统。1.通风量大，
通过双层防水结构的设计，可实现全天候防雨通风。2.
可在暴雨或下雪时关闭阀板防止飘雨和飘雪。3.
盖板可选装尼龙刷，可提高密封效果，通过移动挡风板，骨架片可以很方便的进行清洗。5.
6.维护简单，结构稳定。
适合日常通风（90°位置时为全通风状态）。1.
隔声效果达到56dB。
窗扇填充材料可选用安全玻璃、阳光板或铝板12
合页采用特氟隆涂层铜轴衬和不锈钢轴的铝合金型材制造而成，不需4
维护。
可连接消防联动控制系统。
整窗采用全铝合金，轻便耐用，抗腐蚀性高。1.
整窗设计理念：无钉无胶、结构防水，防水性能好窗扇采用矩形铝合金结构，高强度的免维护合页，结构稳定强度高；3.
窗框采用一体式焊接形式。
拥有两组独立工作的双扇天窗
5.雨天可开启侧阀板，满足通风换气要求，总说明
审核潘钢潘钢校对刘金洁刘年江设计刘贤旺图集号
18CJ87-1
产品类型
圆拱固定型
采光天窗
百叶窗型
消防排烟窗
产品名称
采光天窗
百叶窗
单位重量
标准宽度
标准长度
最小冷弯半径
透光率TD65（防紫外线）
线性热膨胀系数
长期使用温度
防火性能
产品类型
三角型、防雨型
圆拱侧开型、圆拱采光型
百叶窗型
★表示适合选用。
产品图片
适用范围
续表1
适用于需要采光的
适用于墙面采光排
烟，雨天开启的建
三层12mm阳光板
2.1kg/m2，±3%
2100mm，0/+5mm
6000mm，0/+20mm
2100mm
乳白半透22%
2.4 W/ (m2 .℃)
0.065mm/(m℃)
-40℃~120℃
GB8624B1(B-s2,d0,t1)
性能特点
采用四重防水结构设计，具有超强防水性能。弧形顶采用螺栓固定，无钉无胶可有效防止漏水，底部采用一体式转角件防水。
百叶和窗框均采用断桥铝合金型材。开启角度可调，最大开启角度90°2.
阳光板性能指标
三层16mm阳光板
2.5kg/m2,±3%
2100mm，0/+5mm
6000mm,0/+20mm
2800mm
乳白半透18%
2.2w/ (m2℃)
0.065mm/（m.℃）
-40℃~120℃
GB 8624 B1 (B-s2,d0, t1)
3采光材料选用表
12mm阳光板
16mm阳光板
16mm阳光板+
5mm安全玻璃
25mm阳光板
安全玻璃
安全玻璃
+耐力板
总说明
三层25mm阳光板
5kg/m2，±3%
2100mm，0/+5mm
6000mm，0/+20mm
乳白半透14%
1.7W/ (m2+℃)
0.065mm/（m.℃）
-40℃~120℃
GB8624B1(B-s2,d0)
单层铝板
双层铝板+
玻璃丝绵
图集号
审核潘钢潘钢校对刘金洁刘年江设计刘贤旺页
18CJ87-1
三角型消防排烟天窗说明
三角型消防排烟天窗采用无钉无胶，结构防水的设计理念，具有自然散热和排烟功能，可用于日常通风。产品有普通型和保温型两种。
1三角型消防排烟天窗选用见下表。根据不同要求，窗扇启闭系统可选气动或电动。窗体采用EPDM（三元乙丙橡胶）密封，确保气密性。可以选配由天窗厂家提供的防坠落系统，实现防坠落保护。三角型消防排烟天窗选用表
GHPC-1320
GHPC-1330
GHPC-1520
GHPC-1530
GHPC-2020
GHPC-2030
洞口尺寸
W1×W2（mm）
1300×2000×m
1300×3000×n
1500×2000×n
1500×3000×n
2000×2000×n
2000×3000×n
对应天窗高度
H（mm）
注：n表示窗的数量；推荐尺寸2000×3000×n2三角型消防排烟天窗材料简介见下表。窗框材料
名称、材质性能
有很好的
抗疲劳强
1.5mm铝板
名称、材质
1.5mm铝合
度和耐腐
金型材
窗扇框材料
整窗有效通风面积整窗重量最大抗风压（N/m22)
(kg）
三角型消防排烟天窗材料简介
采光材料
抗拉强度（Rm）：170~
305MPa；条件屈服强度
(α 0. 2) : ≥65MPa;
弹性模数（E）：69.3~
70.7GPa。窗扇采用矩形
结构，这种结构形状稳
定，抗扭强度高。
名称、材质
阳光板
阳光板
安全玻璃
最大抗雪荷载
（N/m2)
采光材料
阳光板+安全玻璃
阳光板
阳光板+安全玻璃
阳光板
阳光板+安全玻璃
阳光板
不需采光时
采光材料可
用单层铝板
或双层铝板
+玻璃丝绵
防坠落系统选配
名称、材质
阳光板的黄色指数的变化
（△Y.I.）：最初十年内（△
Y.I.)应小于10
(△Y.I.10)。透光率的降
低（△L,T.)：最初十年内
透光率降低应小于6%
(△L.T. 6%)
审核潘钢
铁格栅板规格为：
100mm×100mmx
3mm×32mm
铝格栅板规格为：
60mm×100mmx
3mm×32mm
该系统为钢板连
接件栓接固定
具有系统稳定、
强度高等特点，
主要作用是防止
人员坠落或高空
三角型消防排烟天窗说明
潘钢校对刘金洁刘设计刘贤旺
图集号
18CJ87-1
阳光板
天窗泛水板
阳光板
中部排水通道
关闭状态
平面图
阳光板
天窗泛水板
三角型消防排烟天窗
天窗泛水板
天窗基座
（见工程设计）
开启状态
立面图
防坠落系统
（根据工程设计
需要时选用）
注：1、天窗制作不包含天窗基座，天窗基座见工程设计。2、1-1剖面见本图集第9页，H为天窗高度。A
三角型消防排烟天窗平、立面图审核潘钢潘钢校对刘金洁刘年设计刘贤旺图集号
18CJ87-1
阳光板
阳光板
立面图
平面图
注：1、天窗制作不包含天窗基座，天窗基座见工程设计2、1-1剖面见本图集第9页，H为天窗高度。阳光板
铝合金窗扇
防水拉铆钉
天窗泛水板
天窗基座
高强度搭扣
（见工程设计）
排水天沟（成品）
根据工程需要
可设置保温层
高强度搭扣
连体式三角型消防排烟天窗平、立面图审核潘钢潘纲校对刘金洁刘年江设计刘贤旺图集号
18CJ87-1
屋面面层
天窗泛水板
天窗基座
（见工程设计）
电动推杆电机
（2台/槿窗）
铝合金窗扇
三元乙丙胶条
铝合金合页
阳光板
阳光板
电机支架
高强度快速搭扣系统
中部排水通道
铝合金窗扇
根据需要可
加保温材料
审核潘钢
阳光板
三元乙丙胶条
中部排水通道
三角型消防排烟天窗部面图
潘钢校对刘金洁刘江设计刘贤旺图集号
18CJ87-1
圆拱侧开型采光排烟天窗说明
圆拱侧开型采光排烟天窗具有弧顶无钉无胶结构防水的特性。弧形有效减少了风压阻力；天窗顶部和侧面全部采用采光材料，采光效果好；侧面两侧可开启，排烟排气圆拱侧开型采光排烟天窗选用见下表。编号
GHPC-1530
GHPC-2030
GHPC-3030
GHPC-4030
注：n>1
洞口尺寸
W1×W2(mm）
1500×3000×n
2000×3000×n
3000×3000×n
4000×3000×n
对应天窗高度
H（mm）
2圆拱侧开型采光排烟天窗材料简介见下表窗框材料
名称、材质
具有较好的强
度、韧性、塑
性和焊接等工
2.0mm热镀
艺性能且有良
好的延展性，
其合金层与钢
基附着牢固
名称、材质
功能强；窗扇启闭系统可连接消防联动控制系统及风、雨、烟感应器，适用于大型生产车间、大型仓库等圆拱侧开型采光排烟天窗选用表每延米有效通风面积
每延米重量
(kg）
圆拱侧开型采光排烟天窗材料简介窗扇框材料
抗拉强度（Rm）：170~305MPa；条件屈服强度（α0.2）：>65MPa；1.5mm铝合
弹性模数（E）：69.3~70.7GPa
窗扇采用矩形结构，这种结构形状稳定，抗扭强度高
最大抗风压
（N/m22）
采光材料
名称、材质
阳光板
审核潘钢
最大抗雪荷载
（N/m2）
黄色指数的变化（△Y.I.）：
最初十年内（Y.I.）应小于
10(Y.1.10)
透光率的降低（△L.T.）：
最初十年内透光率降低应
小于6%（△L.T.6%)
开窗形式
开启角度
开启角度
可达到30
密封材料
名称、材质性能
耐氧化、
三元乙丙橡
圆拱侧开型采光排烟天窗说明
潘钢校对刘金洁刘4法设计刘贤旺4抗臭氧和
抗侵蚀的
能力强
图集号
18CJ87-1
阳光板
阳光板
天窗泛水板
关闭状态
阳光板
天窗泛水板
阳光板
圆拱侧开型采光排烟天窗
±1050±1050mL（余量）
10501050
阳光板
平面图
注：1、天窗制作不包含天窗基座，天窗基座见工程设计。2、1-1剖面见本图集第12页，H为天窗高度。阳光板
铝合金窗扇
天窗泛水板
天窗泛水板
弧形压条
禁止打钉
开启状态
阳光板
立面图
3000×n
圆拱侧开型采光排烟天窗平、立面图审核潘钢潘钢校对刘金洁刘设计刘贤旺4图集号
18CJ87-1
