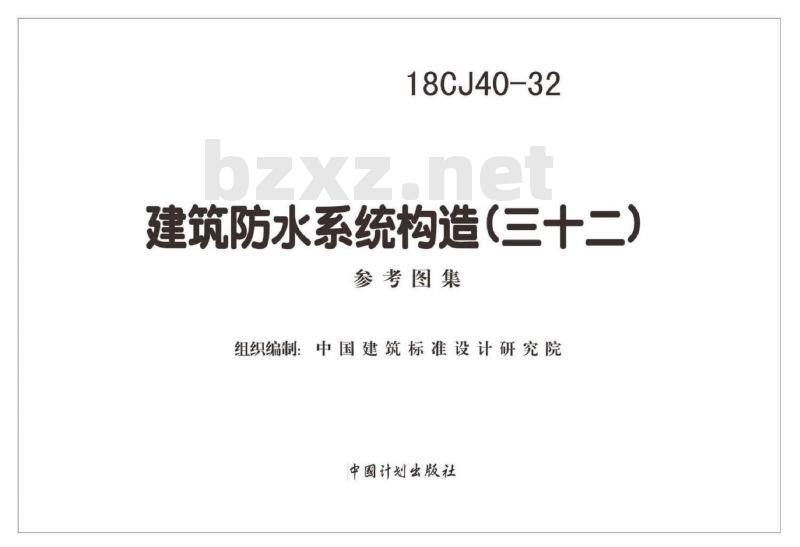

【18CJ40-32】 建筑防水系统构造(三十二)

18CJ40-32
建筑防水系统构造（三十二）
参考图集
中国建筑标准设计研究院
18CJ40-32
建筑防水系统构造（三十二）
参考图集
组织编制：中国建筑标准设计研究院中国计划出版社

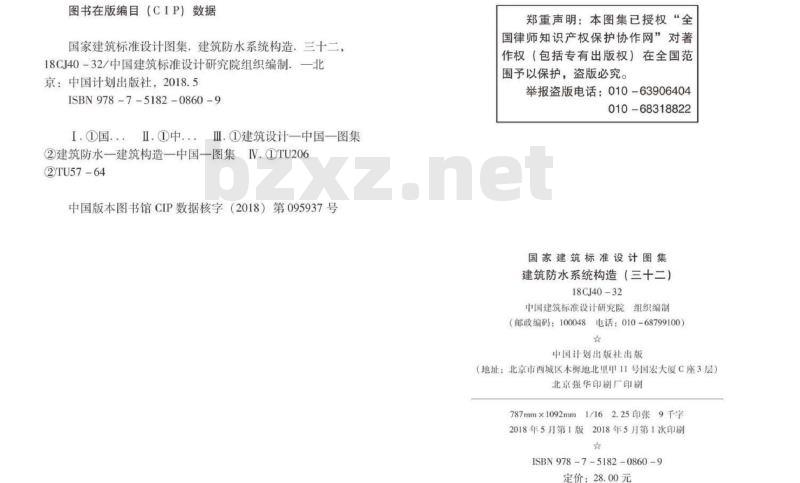

图书在版编目（CIP）数据
国家建筑标准设计图集，建筑防水系统构造：三十二18CJ40-32/中国建筑标准设计研究院组织编制一北京：中国计划出版社，2018.5
ISBN978-7-5182-0860-9
I.国.··Ⅱ.中..·Ⅲ.建筑设计一中国一图集②建筑防水一建筑构造一中国一图集IV.①TU2062TU57-64
中国版本图书馆CIP数据核字（2018）第095937号郑重声明：本图集已授权“全
国律师知识产权保护协作网”对著作权（包括专有出版权）在全国范围予以保护，盗版必究。
举报盗版电话：010-63906404
010-68318822
国家建筑标准设计图集
建筑防水系统构造（三十二）
18CJ40-32
中国建筑标准设计研究院组织编制（邮政编码：100048电话：010-68799100）中国计划出版社出版
（地址：北京市西城区木棵地北里甲11号国宏大厦C座3层）北京强华印刷厂印刷
787mm×1092mm1/162.25印张9千字2018年5月第1版2018年5月第1次印刷★
ISBN978-7-5182-0860-9
定价：28.00元

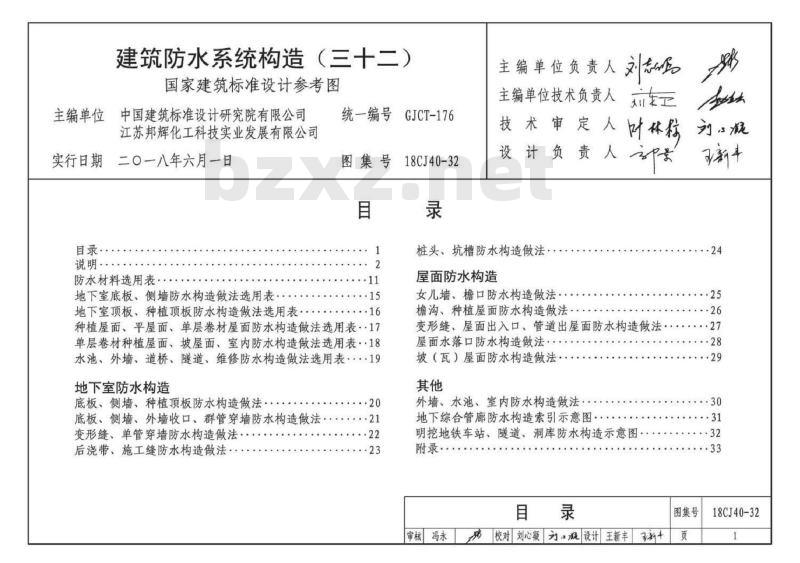

建筑防水系统构造（三十二）
国家建筑标准设计参考图
中国建筑标准设计研究院有限公司主编单位
江苏邦辉化工科技实业发展有限公司实行日期
二〇一八年六月一日
防水材料选用表
地下室底板、侧墙防水构造做法选用表··地下室顶板、种植顶板防水构造做法选用表统一编号
GJCT-176
图集号
种植屋面、平屋面、单层卷材屋面防水构造做法选用表··17单层卷材种植屋面、坡屋面、室内防水构造做法选用表··18水池、外墙、道桥、隧道、维修防水构造做法选用表··19地下室防水构造
底板、侧墙、种植顶板防水构造做法底板、侧墙、外墙收口、群管穿墙防水构造做法变形缝、单管穿墙防水构造做法·.后浇带、施工缝防水构造做法
18CJ40-32
主编单位负责人
主编单位技术负责人
技术审定人
设计负责人
桩头、坑槽防水构造做法
屋面防水构造
女儿墙、檐口防水构造做法
檐沟、种植屋面防水构造做法
变形缝、屋面出入口、管道出屋面防水构造做法屋面水落口防水构造做法
坡（瓦）屋面防水构造做法
外墙、水池、室内防水构造做法地下综合管廊防水构造索引示意图明挖地铁车站、隧道、洞库防水构造示意图附录·
审核冯永
财校对刘心刘旋设计王新丰新十刘心凝
图集号
18CJ40-32

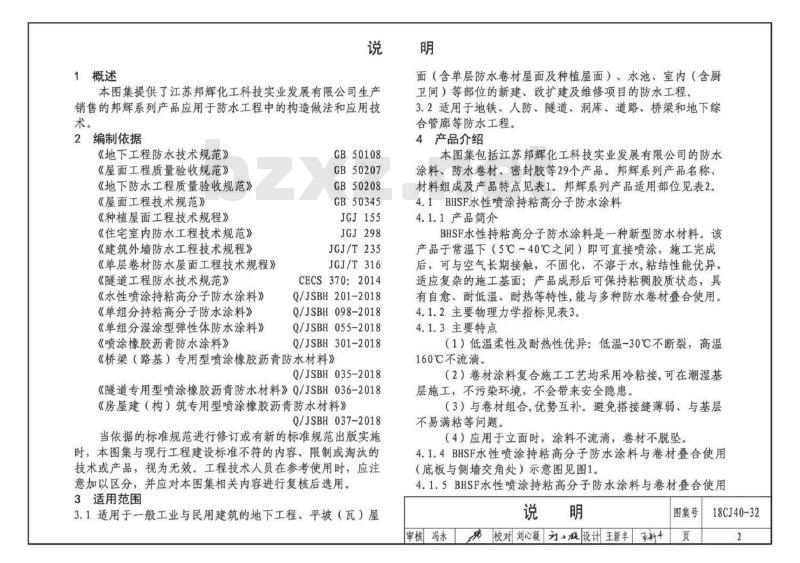

1概述
面（含单层防水卷材屋面及种植屋面）水池、室内（含厨本图集提供了江苏邦辉化工科技实业发展有限公司生产销售的邦辉系列产品应用于防水工程中的构造做法和应用技术。
2编制依据
《地下工程防水技术规范》
《屋面工程质量验收规范》
《地下防水工程质量验收规范》《屋面工程技术规范》
《种植屋面工程技术规程》
《住宅室内防水工程技术规范》《建筑外墙防水工程技术规程》《单层卷材防水屋面工程技术规程》《隧道工程防水技术规范》
《水性喷涂持粘高分子防水涂料》《单组分持粘高分子防水涂料》《单组分湿涂型弹性体防水涂料》《喷涂橡胶沥青防水涂料》
GB50108
GB50207
GB50208
GB50345
JGJ155
JGJ298
JGJ/T235
JGJ/T316
CECS370:2014
Q/JSBH201-2018
Q/JSBH098-2018
Q/JSBH055-2018
Q/JSBH301-2018
《桥梁（路基）专用型喷涂橡胶沥青防水材料》Q/JSBH035-2018
《隧道专用型喷涂橡胶沥青防水材料》Q/JSBH036-2018《房屋建（构）筑专用型喷涂橡胶沥青防水材料》Q/JSBH037-2018
当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。工程技术人员在参考便用时，应注意加以区分，并应对本图集相关内容进行复核后选用。3适用范围
3.1适用于一般工业与民用建筑的地下工程、平坡（瓦）屋卫间）等部位的新建、改扩建及维修项目的防水工程3.2适用于地铁、人防、隧道、洞库、道路、桥梁和地下综合管廊等防水工程。
4产品介绍
本图集包括江苏邦辉化工科技实业发展有限公司的防水涂料、防水卷材、密封胶等29个产品。邦辉系列产品名称、材料组成及产品特点见表1。邦辉系列产品适用部位见表2。4.1BHSF水性喷涂持粘高分子防水涂料4.1.1产品简介
BHSF水性持粘高分子防水涂料是一种新型防水材料。该产品于常温下（5℃～40℃之间）即可直接喷涂，施工完成后，可与空气长期接触，不固化，不溶于水，粘结性能优异适应复杂的施工基面；产品成形后可保持粘稠胶质状态，具有自愈、耐低温、耐热等特性，能与多种防水卷材叠合使用。4.1.2主要物理力学指标见表3。4.1.3主要特点
（1）低温柔性及耐热性优异：低温-30℃不断裂，高温160℃不流消。下载图集就来标准下载网
（2）卷材涂料复合施工工艺均采用冷粘接，可在潮湿基层施工，不污染环境，不会带来安全隐惠。（3）与卷材组合，优势互补。避免搭接缝薄弱、与基层不易满粘等问题。
（4）应用于立面时，涂料不流消，卷材不脱坠。4.1.4BHSF水性喷涂持粘高分子防水涂料与卷材叠合使用（底板与侧墙交角处）示意图见图1。4.1.5BHSF水性喷涂持粘高分子防水涂料与卷材叠合使用说明
图集号
审核冯永校对刘心凝为凝设计王新丰新十页18CJ40-32
（顶板、屋面）示意图见图2
底板、侧墙
保护层
水性喷涂持粘高分子
防水涂料防水层
卷材防水层
混凝土垫层
图1BHSF水性喷涂持粘高分子防水涂料与卷材叠合使用（底板与侧墙交角处）示意图
保护层
卷材防水层
水性喷涂持粘高分子
防水涂料防水层
混凝土基层
图2BHSF水性喷涂持粘高分子防水涂料与卷材叠合使用（顶板、屋面）示意图
4.2BHT-S单组分持粘高分子防水涂料4.2.1产品简介
变型防水涂料，无毒、无味，施工安全环保，具有良好的粘结性能，可与多种改性沥青类卷材、合成高分子类卷材进行复合，可修补细微裂缝。4.2.2主要物理力学指标见表4。4.3BHT-W单组分湿涂型弹性体防水涂料4.3.1产品简介
以沥青为基料，通过橡胶及多种助剂改性而成的膏状材料，具有良好的粘结强度、抗窜水性及低温柔性，可于潮湿基面及水下施工。
4.3.2主要物理力学指标见表5。4.4BH-508喷涂橡胶沥青防水涂料的主要物理力学指标见表6。4.5BHT-208金属屋面丙烯酸高弹防水涂料4.5.1产品简介
以纯丙烯酸乳液为原料制作而成的可外露型防水涂料。产品搭配固锈剂使用，可形成免除锈金属屋面翻新系统，适用于已锈蚀的金属表面除锈、防水、防腐。对于已锈蚀的金属表面，可免除喷砂、抛光、抛丸、酸洗、磷化等复杂的除锈工程，减少施工工序，节省人工成本并提高工效。4.5.2主要特点
（1）具有优良的抗紫外线能力，耐候性好。（2）具有良好的弹性，断裂伸长率大于300%，满足金属板的温度变形。
（3）耐化学腐蚀，具有抗酸雨能力。4.5.3免除锈金属屋面翻新系统构造示意图见图3BHT-208金属屋面
丙烯酸高弹防水涂料
固锈剂
钢结构屋面、外墙面
图3免除锈金属屋面翻新系统构造示意图4.6BHT-518桥梁（路基）专用型喷涂橡胶沥青防水涂料的主要物理力学指标见表7。
4.7BHT-519隧道专用型喷涂橡胶沥青防水涂料的主要物理力学指标见表8
审核冯永校对刘心凝刘凝设计王新丰新十图集号
18CJ40-32
序号分类
产品名称
BHSF水性喷涂持粘
高分子防水涂料
BHT-S单组分持粘
高分子防水涂料
BHT-W单组分湿涂型
弹性体防水涂料
BH-508喷涂橡胶沥青
防水涂料
BHTPU-01聚氨酯
防水涂料
BHT-909喷涂聚脲
防水涂料
BHT-208金属屋面
丙烯酸高弹防水涂料
BH-303聚合物水泥
防水涂料
BHT-518桥梁（路基）
专用型喷涂橡胶沥青
防水涂料
BHT-519隧道专用型
喷涂橡胶沥青防水涂料
BHT-520房屋建（构）
筑专用型喷涂橡胶沥青
防水涂料
BHJL-370弹性体改性
沥青防水卷材
BHJL-371塑性体改性
沥青防水卷材
表1邦辉产品名称、材料构成及主要特点材料组成及产品特点
产品简介见第4.1条，物理力学指标见表3产品简介见第4.2条，物理力学指标见表4产品简介见第4.3条，物理力学指标见表5是由改性阴离子乳化沥青和合成高分子聚合物配制而成。采用喷涂技术，效率高，不窜水，适应于异形结构或形状复杂的基面以异氰酸酯、聚醚多元醇为主要原料，配以助剂和填料经聚合反应制成。涂膜坚韧、柔软、无接缝。施工方便以异氰酸酯类化合物为甲组分、胺类化合物为乙组分，采用喷涂施工工艺使两组分混合、反应生成的弹性体防水涂料。附着力强、耐摩擦、硬度强
产品简介见第4.5条
以丙烯酸乳液为主要原料的单组分水性防水涂料。粘结力强，抗拉强度和延伸率好，防紫外线，可外露以乳化沥青及合成高分子聚合物制得的喷涂型防水涂料。具有优良的耐候性、阻燃性，适于高寒地区及恶劣自然条件下的施工，可满足桥梁（路基）防水工程的要求
乳化沥青、合成高分子聚合物合成的防水涂料。与混凝土等基材有较强的粘结强度，可承受2MPa以上的水压力，涂层耐冲洗以乳化沥青及合成高分子聚合物制成的喷涂型防水涂料。耐候性好，适用于对防水材料性能要求更高的建（构）筑及重点建设项目以聚酯毡、玻纤毡、玻纤增强聚酯毡为胎基，以SBS热塑性弹性体作改性剂，两面覆以隔离材料制成的防水卷材。可形成高强度防水层，抵抗压力水能力强
以聚酯毡、玻纤毡、玻纤增强聚酯毡为胎基，以APP或聚烯烃类聚合物作改性剂，两面覆以隔离材料制成的防水卷材。可形成高强度防水层，抵抗压力水能力强
注：1.喷涂橡胶沥青防水涂料的物理力学指标见表6。2.隧道专用喷涂橡胶沥青防水涂料的物理力学指标见表8。说
执行标准
《水性喷涂持粘高分子防水涂料》Q/JSBH201-2018
《单组分持粘高分子防水涂料》Q/JSBH 098-2018
《单组分湿涂型弹性体防水涂料》Q/JSBH055-2018
《喷涂橡胶沥青防水涂料》
Q/JSBH301-2018
《聚氨酯防水涂料》
GB/T19250-2013
《喷涂聚脲防水涂料》
GB/T23446-2009
《金属屋面丙烯酸高弹防水涂料》JG/T375-2012
《聚合物水泥防水涂料》
GB/T23445-2009
《桥梁（路基）专用喷涂橡胶沥青防水涂料》Q/JSBH035-2018，
物理力学指标见表7
《隧道专用喷涂橡胶沥青防水
涂料》Q/JSBH 036-2018
《房屋建（构）筑专用型喷涂橡胶沥青防水涂料》Q/JSBH037-2018物理力学指标见表9
《弹性体改性沥青卷材》
GB18242-2008
《塑性体改性沥青卷材》
GB18243-2008
审核冯永鸡校对刘心凝刘靓设计王新丰新十图集号
施工方法
或喷涂
或喷涂
或喷涂
热熔或
热风焊
热熔或
18CJ40-32
序号分类
产品名称
BHJL-374-1自粘聚合物
改性沥青防水卷材（PY）
BHJL-374-2自粘聚合物
改性沥青防水卷材（N类）
BHJL-374-3预铺防水卷材
（沥青基聚酯胎）
BHJL-374-4湿铺防水卷材
（高分子膜基）
BHJL-374-L铝箔面自粘
聚合物改性沥青防水
卷材（无胎基，N类）
BHJL-908改性沥青耐根
穿刺防水卷材（聚酯胎）
BHJL-909改性沥青耐根
穿刺防水卷材
（复合铜胎基）
BHJH-375强力交叉膜高分
子湿铺防水卷材
BHJH-588高分子自粘
胶膜防水卷材
BHJH-566聚氯乙烯
（PVC）防水卷材
BHJH-712热塑性聚烯烃
(TPO)防水卷材
BHJH-713三元乙丙防水
BHJH-715EVA防水板
BHJH-717聚乙烯丙纶
复合防水卷材
续表1
材料组成及产品特点
以自粘聚合物改性沥青为基料，采用聚酯胎基增强的自粘防水卷材。与基层粘结牢固，安全、环保、便捷执行标准
《自粘聚合物改性沥青防水卷材》GB 23441-2009
以自粘聚合物改性沥青为基料，无胎基自粘防水卷材。与基层粘结牢固，《自粘聚合物改性沥青防水卷材》安全、环保、便捷
GB23441-2009
以塑料、沥青、橡胶为主体材料，一面有自粘胶，胶表面采用不粘或减《预铺防水卷材》
粘材料处理，与后浇混凝土粘结的防水卷材。预铺反粘采用水泥净浆或水泥砂浆与混凝土基层粘结的具有自粘性的聚合物改性沥青防水卷材。可于潮湿基面上施工，与基面满粘以自粘聚合物改性沥青为基料，以聚乙烯膜及铝箔为表面材料，采用防粘隔离层的自粘防水卷材。适用于外露防水工程以聚合物改性沥青为基料，用于种植屋面具有耐根穿刺性能的防水卷材以聚合物改性沥青为基料，用于种植屋面具有耐根穿刺性能的防水卷材由强力交叉层压膜与渗透反应胶制成成的防水卷材。自愈性强、防窜水性好，施工简捷
由高密度聚乙烯（HDPE）片材、高分子自粘胶膜和表面颗粒保护层组成的防水卷材。预铺反粘
以聚氯乙烯为主要原料制成的防水卷材。拉伸强度大，延伸率高、收缩率小，低温柔性好、使用寿命长以乙烯和α烯烃的聚合物为主要原料制成的防水卷材。耐候性优良、抗老化、拉伸强度高、伸长率大
以三元乙丙橡胶为原料制成的高弹性合成高分子防水卷材。抗老化性能优异，低温柔性好，适应环境温度变化性能强以乙烯-乙酸乙烯共聚物为主要材料制成的防水材料。具有优良的柔韧性、防渗性、延伸率及耐磨性
以原生聚乙烯合成高分子材料及高强度新型丙纶涤纶长丝无纺布制成的防水卷材。综合性能良好，抗拉强度高，抗渗能力强GB/T23457-2017
《湿铺防水卷材》
GB/T35467-2017
《自粘聚合物改性沥青防水卷材》GB23441-2009
《种植屋面用耐根穿刺防水卷材》GB/T35468-2017
《种植屋面用耐根穿刺防水卷材》GB/T35468-2017
《湿铺防水卷材》
GB/T35467-2017
《预铺防水卷材》
GB/T23457-2017
《聚氯乙烯（PVC）防水卷材》
GB12952-2011
《热塑性聚烯烃（TPO）防水卷材》GB27789-2011
《高分子防水材料第1部分片材》GB18173.1-2012
《高分子防水材料第1部分片材》GB18173.1-2012
《高分子防水材料第1部分片材》GB18173.1-2012
审核冯永粥校对刘心凝为·旋 设计王新丰新十图集号
施工方法
搭接边
热凤焊
冷粘、
机械固定
冷粘、
机械固定
冷粘、
机械固定
冷粘、
机械固定
18CJ40-32
序号分类
产品名称
BHM-988硅烷改性聚醚
密封胶
BHM-998节点防水密封膏
续表1
材料组成及产品特点
以硅烷改性聚醚树脂为主要成分制备的双组分密封胶，具有良好的柔韧性，与水泥、石材等多种基材粘接性好，固化不产生气泡由高分子聚合物和沥青混合改性而成的高固含量、单组分柔性防水密封材料。涂膜具有超强粘性，可在潮湿的混凝土基面施工注：江苏邦辉化工科技实业发展有限公司生产的其他产品见附录。表2
邦辉系列产品适用部位
产品名称
BHSF水性喷涂持粘高分子防水涂料BHT-S单组分持粘高分子防水涂料BHT-W单组分湿涂型弹性体防水涂料BH-508喷涂橡胶沥青防水涂料
BHTPU-01聚氨酯防水涂料
BHT-909喷涂聚脲防水涂料
BHT-208金属屋面丙烯酸高弹防水涂料BH-303聚合物水泥防水涂料
BHT-518桥梁（路基）专用型喷涂橡胶沥青防水涂料BHT-519隧道专用型喷涂橡胶沥青防水涂料BHT-520房屋建（构）筑专用型喷涂橡胶沥青防水涂料12
BHJL-370弹性体改性沥青防水卷材BHJL-371塑性体改性沥青防水卷材13
BHJL-374-1自粘聚合物改性沥青防水卷材（聚酯胎基）14
BHJL-374-2自粘聚合物改性沥青防水卷材（高分子膜基）15
BHJL-374-3预铺防水卷材（沥青基聚酯胎）16
BHJL-374-4湿铺防水卷材（高分子膜基）17
注：表中·”代表适用：
“一”代表不适用
地下室
平屋面
坡屋面
单层卷
种植顶板
材屋面
审核冯永
种植屋面
执行标准
《混凝土建筑接缝用密封胶》
JC/T881-2017
《建筑构件连接处防水密封膏》JG/T501-2016
适用部位
厨卫间
地铁及
校对 刘心凝为设计王新丰新十
图集号
施工方法
胶枪挤压
18CJ40-32
产品名称
BHJL-374-L铝箔面自粘聚合物改性沥青防水卷材（N类）18
BHJL-908改性沥青耐根穿刺防水卷材（聚酯胎）19
BHJL-909改性沥青耐根穿刺防水卷材（复合铜胎基）21
BHJH-375强力交叉膜高分子湿铺防水卷材22
BHJH-588高分子自粘胶膜防水卷材23
BHJH-566聚氯乙烯（PVC）防水卷材BHJH-712热塑性聚烯烃（TPO）防水卷材24
BHJH-713三元乙丙防水卷材
BHJH-715EVA防水板
BHJH-717聚乙烯丙纶复合防水卷材BHM-988硅烷改性聚醚密封胶
BHM-998节点防水密封膏
注：表中“
”代表适用“代表不适用。
续表2
地下室
水性喷涂持粘高分子防水涂料主要物理力学指标序号
固体含量（%）
凝胶时间（s）
粘结性能
延伸性（mm）
低温柔性
耐热性（℃）
千燥基层
潮湿基层
技术指标
100%内聚破坏
-30℃，无断裂
160℃
无滑动、流、滴落
平屋面
坡屋面
单层卷
材屋面
自愈性
种植顶板
种植屋面
适用部位
厨卫间
地铁及
续表3
抗窜水性能（0.6MPa）
不透水性
剥离性
剥离状况
剥离力（N/mm）>
技术指标
无渗水
无窜水
0.3MPa，30min无渗水
100%内聚破坏
注：本表摘自企业标准《水性喷涂持粘高分子防水涂料》Q/JSBH201-2018说明
审核冯永
校对刘心凝刘靓设计王新丰7新十图集号
18CJ40-32
表4单组分持粘高分子防水涂料主要物理力学指标项目
固体含量（%）
粘结性能
延伸性(mm)
低温柔性（℃）
耐热性
自愈性
不透水性
抗窜水性能（0.6MPa）
剥离性
干燥基层
潮湿基层
剥离状况
剥离力（N/mm）》
技术指标
100%内聚环破坏
-30℃，无断裂
无滑动、流消、滴落
无渗水
0.1MPa，30min不透水
无窜水
100%内聚环破坏
注：本表摘自企业标准《单组分持粘高分子防水涂料》Q/JSBH098-2018表5单组分湿涂型弹性体防水涂料主要物理力学指标序号
固体含量（%）
表干时间（h）
实千时间(h）
粘结强度
(MPa）>
不透水性
与水泥砂浆干燥基层
与水泥砂浆潮湿基层
低温柔性（℃）
耐热性（℃)
剥离力（N/mm）》
技术指标
0.3MPa，
30min不透水
-30℃，2h，无裂纹
90℃，5h，无下滑
注：本表摘自企业标准《单组分湿涂型弹性体防水涂料》Q/JSBH055-2018序号
表6喷涂橡胶沥青防水涂料主要物理力学指标项
固体含量（%）
凝胶时间（s）
实干时间（h）
耐热性（℃）
不透水性
粘结强度（MPa）
弹性恢复率（%）
钉杆自愈性
干燥基层
潮湿基层
吸水性（24h）
（%）
低温柔性（℃）
无处理
技术指标
（120±2）℃
无流消、滑动、滴落
0.3MPa，30min无渗水
无渗水
-20℃，无裂纹、断裂
注：本表摘自企业标准《喷涂橡胶沥青防水涂料》Q/JSBH301-2018。表7桥梁（路基）专用型喷涂橡胶沥青防水材料主要物理力学指标
固体含量（%）
凝胶时间（s）
实千时间（h）
耐热性（℃）
不透水性
粘结强度（MPa）
干燥基层
潮湿基层
技术指标
LRB-ILRB-II
（140±2）℃
无滑动、流消、滴落
0.3MPa，30min无渗水
图集号
审核冯永粥校对刘心凝为凝 设计王新丰新十18CJ40-32
续表7
弹性恢复率（%）
钉杆自愈性
吸水性（24h）
（%）
阻燃性能
低温柔性
无处理
拉伸性能拉伸强度（MPa）
断裂伸长率（无处理）
技术指标
LRB-ILRB-II
无渗水
-30℃，无裂-40℃，无裂
纹、无断裂纹、无断裂
>1000%
注：本表摘自企业标准《桥梁（路基）专用型喷涂橡胶沥青防水材料》Q/JSBH035-2018
表8隧道专用型喷涂橡胶沥青防水涂料主要物理力学指标序号
固体含量（A组分）（%）
凝胶时间（s）
实干时间（h）
耐热性
不透水性
粘结强度（MPa）
低温柔性
拉伸性能
干燥基层
潮湿基层
无处理
拉伸强度（MPa）
断裂伸长率（无处理）
技术指标
LR B-ILR B-I
（120±2）C
无滑动、流消、滴落
0.4MPa，2h无渗水
-15℃，
无裂纹、
无断裂
-20℃，
无裂纹、
无断裂
>1000%
注：本表摘自企业标准《隧道专用型喷涂橡胶沥青防水材料》Q/JSBH036-2018。
4.8BHT-520房屋建（构）筑专用型喷涂橡胶沥青防水涂料的主要物理力学指标见表9。
表9房屋建（构）筑专用型喷涂橡胶沥青防水涂料主要物理力学指标
固体含量（A组分）（%）
凝胶时间（s）
实干时间（h）
耐热性
不透水性
弹性恢复率（%）
钉杆自愈性
吸水性（24h）（%）
阻燃性能
粘结强度（MPa）
低温柔性
拉伸性能
干燥基层
潮湿基层
无处理
拉伸强度（MPa）
断裂伸长率（无处理）
技术指标
LRB-ILRB-II
（140±2）℃
无滑动、流消、滴落
0.4MPa，2h无渗水
无渗水
-30℃，
无裂纹
无断裂
-40℃
无裂纹、
无断裂
>1000%
注：本表摘自企业标准《房屋建（构）筑专用型喷涂橡胶沥青防水材料》Q/JSBH037-2018.
5.1卷材（热熔型）与涂料组成的叠合防水层施工要求：卷材铺贴时，使用单组分持粘高分子防水涂料、单组分湿涂型说明
审核冯永感校对刘心凝刘靓设计王新丰新十图集号
18CJ40-32
