【18CJ40-31】 建筑防水系统构造(三十一)

18CJ40-31
建筑防水系统构造（三十一）
参考图集
中国建筑标准设计研究院
18CJ40-31
建筑防水系统构造（三十一）
参考图集
组织编制：中国建筑标准设计研究院中國计划出版社

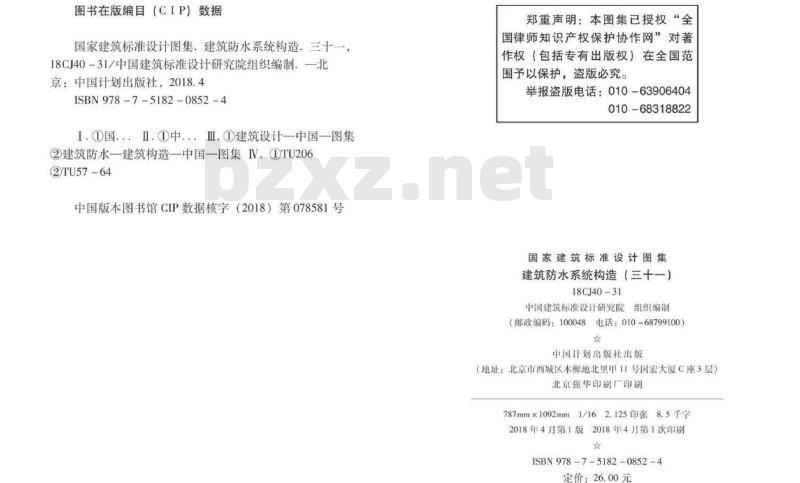

图书在版编目（CIP）数据
国家建筑标准设计图集建筑防水系统构造，三十一，18CJ40-31/中国建筑标准设计研究院组织编制。一北京：中国计划出版社，2018.4
ISBN978-7-5182-0852-4
I.①国.··I.中..·Ⅲ.建筑设计一中国一图集②建筑防水一建筑构造一中国一图集IV.①TU206②TU57-64
中国版本图书馆CIP数据核字（2018）第078581号郑重声明：本图集已授权“全
国律师知识产权保护协作网”对著作权（包括专有出版权）在全国范围予以保护，盗版必究。
举报盗版电话：010-63906404
010-68318822
国家建筑标准设计图集
建筑防水系统构造（三十一）
18CJ40-31
中国建筑标准设计研究院组织编制（邮政编码：100048电话：010-68799100）中国计划出版社出版
（地址：北京市西城区木桥地北里甲11号国宏大厦C座3层）北京强华印刷厂印刷
787mm×1092mm1/162.125印张8.5千字2018年4月第1版2018年4月第1次印刷★
ISBN978-7-5182-0852-4
定价：26.00元

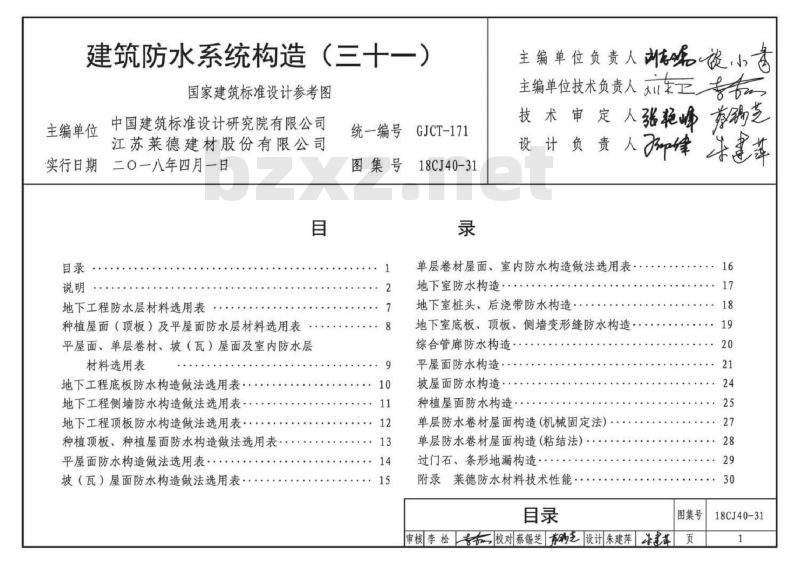

（三十一）
建筑防水系统构造
国家建筑标准设计参考图
主编单位
中国建筑标准设计研究院有限公司江苏莱德建材股份有限公司
实行日期
二〇一八年四月一日
地下工程防水层材料选用表
种植屋面（顶板）及平屋面防水层材料选用表平屋面、单层卷材、坡（瓦）屋面及室内防水层材料选用表
地下工程底板防水构造做法选用表·地下工程侧墙防水构造做法选用表地下工程顶板防水构造做法选用表·种植顶板、种植屋面防水构造做法选用表：平屋面防水构造做法选用表·
坡（瓦）屋面防水构造做法选用表：统一编号
图集号
GJCT-171
18CJ40-31
主编单位负责人哦旋小言
主编单位技术负责人，
技术审定人张艳峰豪粥芝
设计负责人峰乐惠革
单层卷材屋面、室内防水构造做法选用表地下室防水构造
地下室桩头、后浇带防水构造·地下室底板、顶板、侧墙变形缝防水构造综合管廊防水构造
平屋面防水构造·
坡屋面防水构造·
种植屋面防水构造
单层防水卷材屋面构造（机械固定法）单层防水卷材屋面构造（粘结法）过门石、条形地漏构造·
附录莱德防水材料技术性能
审核李松专校对蔡锡芝有艺设计朱建萍小茸图集号
18CJ40-31

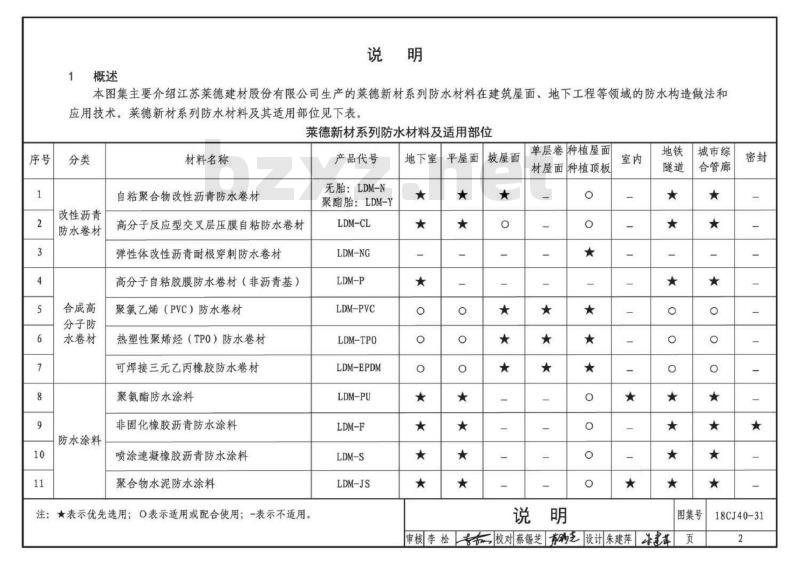

本图集主要介绍江苏莱德建材股份有限公司生产的莱德新材系列防水材料在建筑屋面、地下工程等领域的防水构造做法和密封
城市综
合管廊
单层卷种植屋面
材屋面种植顶板
坡屋面
莱德新材系列防水材料及适用部位说明
应用技术。莱德新材系列防水材料及其适用部位见下表平屋面
地下室
产品代号
无胎：LDM-N
聚酯胎：LDM-Y
LDM-CL
LDM-NG
高分子反应型交叉层压膜自粘防水卷材自粘聚合物改性沥青防水卷材
高分子自粘胶膜防水卷材（非沥青基）弹性体改性沥青耐根穿刺防水卷材材料名称
LDM-PVC
LDM-TPO
LDM-EPDM
LDM-PU
热塑性聚烯烃（TPO）防水卷材
改性沥青
防水卷材
18CJ40-31
图集号
审核李松专校对蔡锡芝纳艺设计朱建萍建荐o
LDM-JS
聚氯乙烯（PVC）防水卷材
可焊接三元乙丙橡胶防水卷材
注：★表示优先选用；0表示适用或配合使用；一表示不适用。非固化橡胶沥青防水涂料
喷涂速凝橡胶沥青防水涂料
聚氨酯防水涂料
聚合物水泥防水涂料
合成高
分子防
水卷材
防水涂料
2编制依据
《地下工程防水技术规范》
《屋面工程质量验收规范》
《地下防水工程质量验收规范》《城市综合管廊工程技术规范》《种植屋面工程技术规程》
《倒置式屋面工程技术规程》
《住宅室内防水工程技术规范》GB50108
GB50207-2012
GB50208
GB50838
JGJ155-2013
JGJ230-2010
JGJ298-2013
《单层防水卷材屋面工程技术规程》JGJ/T316-2013《LEAD-EPDM三元乙丙防水卷材》Q/320584PLD001-2016《喷涂速凝橡胶沥青防水涂料》Q/320584PLD002-2017本图集依据上述规范编制，当标准规范修编或有新的标准规范实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后使用。
3适用范围
3.1适用于一般工业与民用建筑的地下室、屋面、室内有防水设防要求区域的防水、防潮工程。3.2适用于地铁隧道、人防工程，城市综合管廊、非饮用水池等防水工程。
4材料介绍
4.1自粘聚合物改性沥青防水卷材4.1.1LDM-N自粘聚合物改性沥青防水卷材以SBS、SBR等合成橡胶、增粘树脂及道路石油沥青等制成的自粘橡胶沥青基料，以聚乙烯膜（PE）、耐高低温的聚酯膜（PET）或隔离膜作为上表面材料，涂硅隔离膜为下表面防粘隔离膜制成的无胎自粘防水卷材。按材料性能和粘结面形式分为单面自粘I型、Ⅱ型；双面自粘。厚度：1.2mm、1.5mm、2.0mm。
执行标准：《自粘聚合物改性沥青防水卷材》GB23441-2009N类。用于地下工程时，应满足不透水性0.3MPa，120min的要求。
4.1.2LDM-Y自粘聚合物改性沥青防水卷材以聚酯纤维无纺布为胎基，以掺有增粘材料的聚合物改性沥青为浸渍和涂盖材料，聚乙烯膜（PE），细砂或隔离膜作为卷材上表面隔离层，下表面覆涂硅隔离膜制成的胎体增强自粘防水卷材。按材料性能和粘结面形式分为单面自粘I型、I型；双面自粘I型、Ⅱ型。厚度：2.0mm、3.0mm、4.0mm
执行标准：《自粘聚合物改性沥青防水卷材》GB23441-2009PY类。
4.2LDM-CL高分子反应型交叉层压膜自粘防水卷材采用强力交叉聚乙烯薄膜作为上表面材料或中间胎基说明
图集号
审核李松专校对蔡锡芝阳艺设计朱建萍建茸页18CJ40-31
增强材料，以能与水泥砂浆紧密粘结的聚合物改性沥青自粘胶为基料，下表面或上、下表面采用隔离膜或隔离纸制成的防水卷材。该材料既具有交叉层压膜的抗撕裂性、抗穿刺力、抗冲击力和重量轻等特点，又有与水泥砂浆良好粘结的性能。按材料性能和粘结面形式分为单面自粘I型、单面自粘Ⅱ型、双面自粘I型、双面自粘Ⅱ型厚度：2.0mm、3.0mm、4.0mm。
执行标准：《预铺/湿铺防水卷材》GB/T23457-2009湿铺P类。
4.3LDM-NG弹性体改性沥青耐根穿刺防水卷材以长纤聚酯纤维毡或特殊复合铜胎基为胎基，以添加进口化学阻根剂的SBS改性沥青为涂盖材料，两面覆以聚乙烯膜为隔离材料制成的具有耐根穿刺功能的聚合物改性沥青防水卷材。
厚度：4.0mm。
执行标准：《弹性体改性沥青防水卷材》GB18242-2008Ⅱ型及《种植屋面用耐根穿刺防水卷材》JC/T1075-2008。
4.4LDM-P高分子自粘胶膜防水卷材（非沥青基）由高分子片材（可分为HDPE、EVA、TPO等）、高分子自粘胶膜和防粘层组成的采用预铺反粘法施工的防水卷材。卷材短边采用高分子自粘胶带搭接。按防粘层不同，分为覆砂和覆聚乙烯膜两种类型。
厚度：1.2mm、1.5mm、1.7mm、2.0mm。执行标准：《预铺/湿铺防水卷材》GB/T23457-2009预铺P类。
4.5LDM-PVC聚氯乙烯（PVC）防水卷材以聚氯乙烯树脂为主要原料，掺入增塑剂、填充剂、抗氧化剂等化学助剂，采用挤出压延工艺制成的防水卷材。按是否外露使用分为外露、非外露。按组成分为：4.5.1带纤维背衬卷材（L类）：主要用于屋面的大面满粘、种植屋面和地下工程的空铺或满粘。4.5.2聚酯纤维织物内增强卷材（P类）：主要用于单层屋面的机械固定系统。
4.5.3均质卷材（H类）：主要用于种植屋面、地下工程空铺及细部处理。
厚度：1.2mm、1.5mm、2.0mm
执行标准：《聚氯乙烯（PVC）防水卷材》GB12952-2011。
4.6LDM-TPO热塑性聚烯烃（TPO）防水卷材以热塑性聚烯烃（TPO）树脂为主要原料，加入少量矿质填充材料、阻燃填料和抗氧化剂、紫外线吸收剂经混炼，挤出制成的防水卷材。按组成分为：4.6.1带纤维背衬复合卷材（L类）：主要用于屋面的满粘说明
图集号
审核李松专校对蔡锡芝阳艺设计朱建萍建茸页18CJ40-31
法施工。
4.6.2聚酯纤维织物内增强卷材（P类），主要用于单层屋面机械固定系统。bZxz.net
4.6.3均质卷材（H类）：主要用作耐根穿刺防水层及细部处理。
卷材搭接边采用热风焊接。不含增塑剂，可回收利用。具有耐根穿刺功能和优异的耐老化性能。厚度：1.2mm、1.5mm、2.0mm。
执行标准：《热塑性聚烯（TPO）防水卷材》GB27789-2011。
4.7LDM-EPDM可焊接三元乙丙橡胶防水卷材以三元乙丙橡胶（乙烯、丙烯和少量双环戊二烯共聚合成的高分子聚合物）或掺入适量丁基橡胶为基料，加入软化剂、填充剂、补强剂和硫化剂、促进剂等，经混炼、塑炼、过滤、挤出和压延成型制成的橡胶防水卷材。按组成分为：
4.7.1带纤维背衬卷材（WEL）：主要用于屋面的大面满粘、种植屋面和地下工程的空铺或满粘。4.7.2聚酯纤维织物内增强卷材（WEP）：主要用于单层屋面的机械固定系统
4.7.3均质卷材（WEH）：主要用于种植屋面、地下工程防水工程空铺和细部处理。可热风焊接，防水性能更为可靠。卷材具有优异的拉伸性能、拉伸强度，撕裂强度高，断裂伸长率大，对基层变形适应能力强：耐高低温性能好，在严寒和酷热环境中均能长期便用；耐老化性能好，使用寿命长。
厚度：1.2mm、1.5mm、1.8mm、2.0mm。执行标准：《LEAD-EPDM三元乙丙防水卷材》Q/320584PLD001-2016，主要技术性能见附表1。4.8LDM-PU聚氨酯防水涂料
非外露使用的防水涂料。按固化方式分为单组分聚氨酯防水涂料和双组分聚氨酯防水涂料。4.8.1单组分聚氨酯防水涂料
以异氰酸酯、聚醚多元醇为主要原材料，配以各种助剂和填料制成的防水涂料。使用时通过聚氨酯预聚体中的-NCO端基与空气中的湿气接触后固化成膜。按拉伸性能和使用部位不同分为I型和Ⅱ型。分别适用于水平面和立面。有黑色、蓝色两种，蓝色主要用于家装。4.8.2双组分聚氨酯防水涂料
由聚氨酯预聚体、固化剂及增塑剂、增稠剂、促凝剂、填充剂等制成的双组分反应固化型合成高分子防水涂料执行标准：《聚氨酯防水涂料》GB/T19250-2013。4.9LDM-F非固化橡胶沥青防水涂料以橡胶、沥青为主要原料，添加助剂制成的可长期保说明
图集号
审核李松专校对蔡锡芝有纳艺设计朱建萍冰建茸页18CJ40-31
持蠕变性能的单组分防水涂料。执行标准：《非固化橡胶沥青防水涂料》JC/T2428-2017。
4.10LDM-S喷涂速凝橡胶沥青防水涂料双组分橡胶沥青防水涂料。其A组分为主剂（橡胶沥青乳液），B组分为破乳剂。施工时将A，B组分物料分别通过喷涂设备中的两个喷嘴，成扇形高速喷出、雾化、交叉碰撞、混合喷到基面后，主剂在破乳剂的作用下，迅速破乳析水形成凝胶，固化后成膜。
执行标准：《喷涂速凝橡胶沥青防水涂料》Q/320584PLD002-2017，技术性能见附表2。4.11LDM-JS聚合物水泥防水涂料由改性丙烯酸共聚乳液、多种添加剂组成的有机液料和以特种水泥、多种添加剂组成的无机粉料制成的双组分水性防水涂料。按性能分为I型、I型、Ⅱ型。I型用于非长期浸水环境；Ⅱ型用于长期浸水环境下的防水工程；Ⅲ型用于防潮。
执行标准：《聚合物水泥防水涂料》GB/T23445-2009。
5其他
5.1本图集中除注明单位者外，其他均以毫米（mm）为单位。5.2其他未尽事宜，均应按照国家现行标准执行。5.3本图集根据江苏莱德建材股份有限公司提供的技术资料编制，图集的解释由该公司负责。6索引方法
节点构造编号
18CJ40-31
图集号
审核李松专校对蔡锡芝纳艺设计朱建萍牛建荐页
18CJ40-31
索引号
地下工程防水层材料选用表（一级）防水层材料
>1.2厚LDM-P高分子自粘胶膜防水卷材（非沥青基）
①>1.5厚LDM-N自粘聚合物改性沥青防水卷材②2.0厚LDM-F非固化橡胶沥青防水涂料①>1.5厚LDM-CL高分子反应型交叉层压膜自粘防水卷材
②>2.0厚LDM-F非固化橡胶沥青防水涂料①>1.5厚LDM-N自粘聚合物改性沥青防水卷材②>1.5厚LDM-N自粘聚合物改性沥青防水卷材①3.0厚LDM-Y自粘聚合物改性沥青防水卷材②>3.0厚LDM-Y自粘聚合物改性沥青防水卷材①>1.5厚LDM-CL高分子反应型交叉层压膜自粘防水卷材
>1.5厚LDM-CL高分子反应型交叉层压膜自粘防水卷材
①>1.5厚LDM-N自粘聚合物改性沥青防水卷材②>1.5厚LDM-S喷涂速凝橡胶沥青防水涂料①1.5厚LDM-N自粘聚合物改性沥青防水卷材②>1.5厚LDM-PU聚氨酯防水涂料①>1.5厚LDM-N自粘聚合物改性沥青防水卷材②>1.5厚LDM-JS（顶板2.0）聚合物水泥防水涂料
底板、
底板、
底板、
预板、
顶板、
索引号
地下工程防水层材料选用表（二级）防水层材料
>3.0厚LDM-Y自粘聚合物改性沥青防水卷材>1.5厚LDM-N自粘聚合物改性沥青防水卷材>2.0厚LDM-CL高分子反应型交叉层压膜自粘防水卷材
>2.0厚LDM-PU聚氨酯防水涂料
>2.0厚LDM-S喷涂速凝橡胶沥青防水涂料>2.0厚LDM-JS聚合物水泥防水涂料地下工程防水层材料选用表
图集号
审核李松专校对蔡锡芝艺设计朱建萍牛建荐页
底板、
顶板、
顶板、
18CJ40-31
索引号
种植屋面（顶板）防水层材料选用表防水层做法
①>1.2厚LDM-PVC聚氯乙烯防水卷材②>1.5厚LDM-PU聚氨酯防水涂料①>1.2厚LDM-PVC聚氯乙烯防水卷材②>1.5厚LDM-JS聚合物水泥防水涂料①>1.2厚LDM-PVC聚氯乙烯防水卷材②>1.5厚LDM-S喷涂速凝橡胶沥青防水涂料①>1.2厚LDM-EPDM可焊接三元乙丙橡胶防水卷材②>1.5厚LDM-PU聚氨酯防水涂料①>1.2厚LDM-EPDM可焊接三元乙丙橡胶防水卷材②>1.5厚LDM-JS聚合物水泥防水涂料①>1.2厚LDM-EPDM可焊接三元乙丙橡胶防水卷材>1.5厚LDM-S喷涂速凝橡胶沥青防水涂料①>1.2厚LDM-TPO热塑性聚烯烃防水卷材②>1.5厚LDM-PU聚氨酯防水涂料①>1.2厚LDM-TPO热塑性聚烯烃防水卷材>1.5厚LDM-JS聚合物水泥防水涂料>1.2厚LDM-TPO热塑性聚烯烃防水卷材②>1.5厚LDM-S喷涂速凝橡胶沥青防水涂料①>4.0厚LDM-NG弹性体改性沥青耐根穿刺防水卷材②>1.5厚LDM-PU聚氨酯防水涂料①>4.0厚LDM-NG弹性体改性沥青耐根穿刺防水卷材②>1.5厚LDM-S喷涂速凝橡胶沥青防水涂料①>4.0厚LDM-NG弹性体改性沥青耐根穿刺防水卷材②>1.5厚LDM-JS聚合物水泥防水涂料索引号
平屋面防水层材料选用表（1级）防水层做法
①>2.0厚LDM-Y自粘聚合物改性沥青防水卷材②>2.0厚LDM-Y自粘聚合物改性沥青防水卷材①>1.5厚LDM-N自粘聚合物改性沥青防水卷材②>1.5厚LDM-N自粘聚合物改性沥青防水卷材①>1.5厚LDM-N自粘聚合物改性沥青防水卷材>1.5厚LDM-PU聚氨酯防水涂料
①>1.5厚LDM-N自粘聚合物改性沥青防水卷材②>1.5厚LDM-JS聚合物水泥防水涂料①>1.5厚LDM-N自粘聚合物改性沥青防水卷材②>1.5厚LDM-S喷涂速凝橡胶沥青防水涂料①>1.5厚LDM-N自粘聚合物改性沥青防水卷材②>2.0厚LDM-F非固化橡胶沥青防水涂料①>1.5厚LDM-CL交叉层压膜自粘防水卷材②2.0厚LDM-F非固化橡胶沥青防水涂料注：1.ZZ-10~ZZ-12中LDM-NG弹性体改性沥青耐根穿刺防水卷材应采用空铺，搭接边采用热风焊接。若采用热熔法施工，应在涂膜防水层上设置水泥砂浆隔离层。
2.LDM-TPO热塑性聚烯烃防水卷材用作耐根穿刺防水层时，应提交应用性能检测报告。
种植屋面（顶板）及平屋面防水层材料选用表审核李松专校对蔡锡芝纳艺设计朱建萍建茸图集号
18CJ40-31
索引号
索引号
平屋面防水层材料选用表（Ⅱ级）防水层做法
>3.0厚LDM-Y自粘聚合物改性沥青防水卷材>2.0厚LDM-N自粘聚合物改性沥青防水卷材>2.0厚LDM-PU聚氨酯防水涂料
>2.0厚LDM-JS聚合物水泥防水涂料①1.5厚LDM-N自粘聚合物改性沥青防水卷材②>1.0厚LDM-PU聚氨酯防水涂料>2.0厚LDM-S喷涂速凝橡胶沥青防水涂料单层防水卷材屋面防水层材料选用表防水层做法
>1.5厚LDM-PVC聚氯乙烯防水卷材>1.5厚LDM-TPO热塑性聚烯烃防水卷材>1.5厚LDM-EPDM可焊接三元乙丙防水卷材>1.2厚LDM-PVC聚氯乙烯防水卷材>1.2厚LDM-TPO热塑性聚烯烃防水卷材>1.2厚LDM-EPDM可焊接三元乙丙防水卷材备注
索引号
坡（瓦）屋面防水层材料选用表（1级）防水层做法
>1.5厚LDM-N自粘聚合物改性沥青防水卷材>3.0厚LDM-Y自粘聚合物改性沥青防水卷材>1.5厚LDM-PVC聚氯乙烯防水卷材>1.5厚LDM-TPO热塑性聚烯烃防水卷材>1.5厚LDM-EPDM可焊接三元乙丙防水卷材坡（瓦）屋面防水垫层材料选用表（ⅡI级）索引号
索引号
防水层做法
>1.2厚LDM-N自粘聚合物改性沥青防水卷材>2.0厚LDM-Y自粘聚合物改性沥青防水卷材室内防水层材料选用表
防水层做法
>1.5厚LDM-PU聚氨酯防水涂料
>2.0厚LDM-JS聚合物水泥防水涂料平屋面、单层卷材、坡（瓦）屋面及室内防水层材料选用表审核李松专校对蔡锡芝艺设计朱建萍茸图集号
18CJ40-31
