【18CJ83-1】 外墙外保温系统建筑构造(一)

18CJ83-1
外墙外保温系统建筑构造（一）一巴夫利A级不燃材料外墙外保温系统参考图集
中国建筑标准设计研究院
18CJ83-1

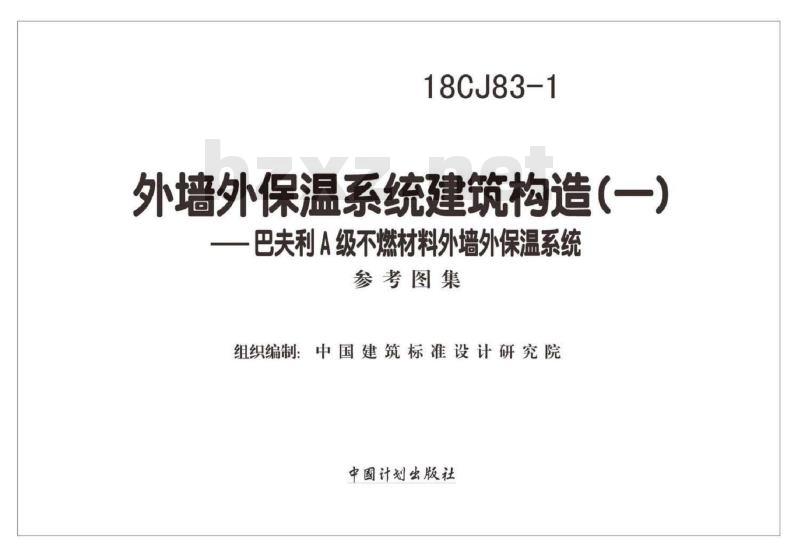

外墙外保温系统建筑构造（一）一巴夫利A级不燃材料外墙外保温系统参考图集
组织编制中国建筑标准设计研究院中國计划出版社

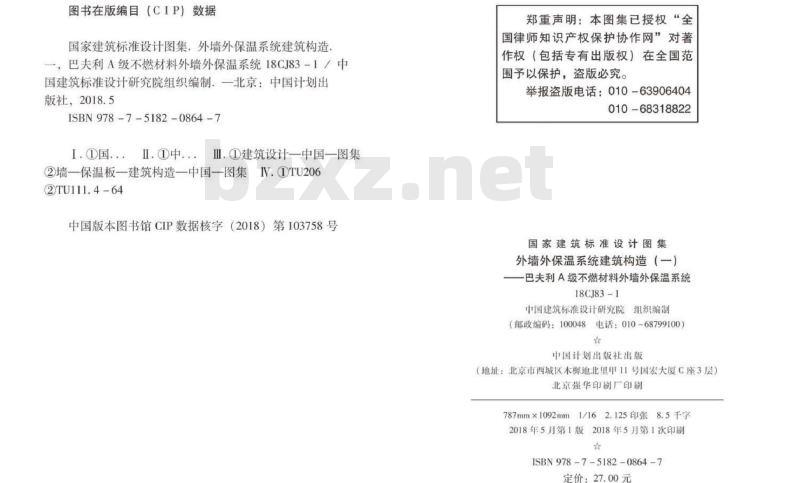

图书在版编目（CIP）数据
国家建筑标准设计图集，外墙外保温系统建筑构造一，巴夫利A级不燃材料外墙外保温系统18CJ83-1/中国建筑标准设计研究院组织编制一北京：中国计划出版社，2018.5
ISBN978-7-5182-0864-7
I.国..·Ⅱ.①中.Ⅲ.①建筑设计一中国一图集②墙一保温板一建筑构造一中国一图集IV.①TU206②TU111.4-64
中国版本图书馆CIP数据核字（2018）第103758号郑重声明：本图集已授权“全
国律师知识产权保护协作网”对著作权（包括专有出版权）在全国范围予以保护，盗版必究。
举报盗版电话：010-63906404
010-68318822
国家建筑标准设计图集
外墙外保温系统建筑构造（一）巴夫利A级不燃材料外墙外保温系统18CJ83-1
中国建筑标准设计研究院组织编制（邮政编码：100048电话：010-68799100）★
中国计划出版社出版
（地址：北京市西城区木桥地北里甲11号国宏大厦C座3层）北京强华印刷厂印刷
787mm×1092mm1/162.125印张8.5千字2018年5月第1版2018年5月第1次印刷★
ISBN978-7-5182-0864-7
定价：27.00元

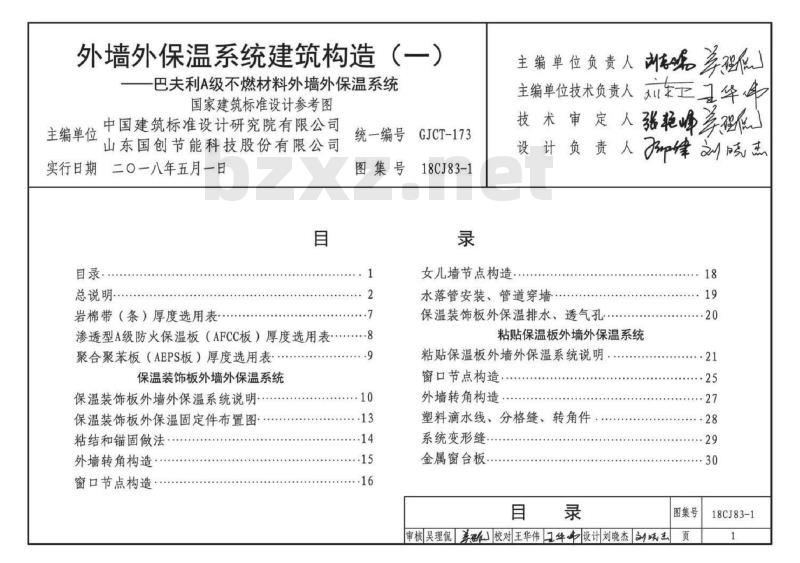

外墙外保温系统建筑构造（一）巴夫利A级不燃材料外墙外保温系统国家建筑标准设计参考图
主编单位
中国建筑标准设计研究院有限公司山东国创节能科技股份有限公司实行日期二〇一八年五月一日
目录，
总说明·
岩棉带（条）厚度选用表
统一编号
图集号
渗透型A级防火保温板（AFCC板）厚度选用表·聚合聚苯板（AEPS板）厚度选用表：保温装饰板外墙外保温系统
保温装饰板外墙外保温系统说明保温装饰板外保温固定件布置图·粘结和锚固做法
外墙转角构造
窗口节点构造
GJCT-173
18CJ83-1
主编单位负责人英理
经华库
主编单位技术负责人
技术审定人张艳蓉花
设计负责人健质志
女儿墙节点构造
水落管安装、管道穿墙
保温装饰板外保温排水、透气孔粘贴保温板外墙外保温系统
粘贴保温板外墙外保温系统说明窗口节点构造
外墙转角构造
塑料滴水线、分格缝、转角件
系统变形缝.
金属窗台板
审核吴理倪美校对王华伟华设计刘晓杰以或主18
图集号
18CJ83-1

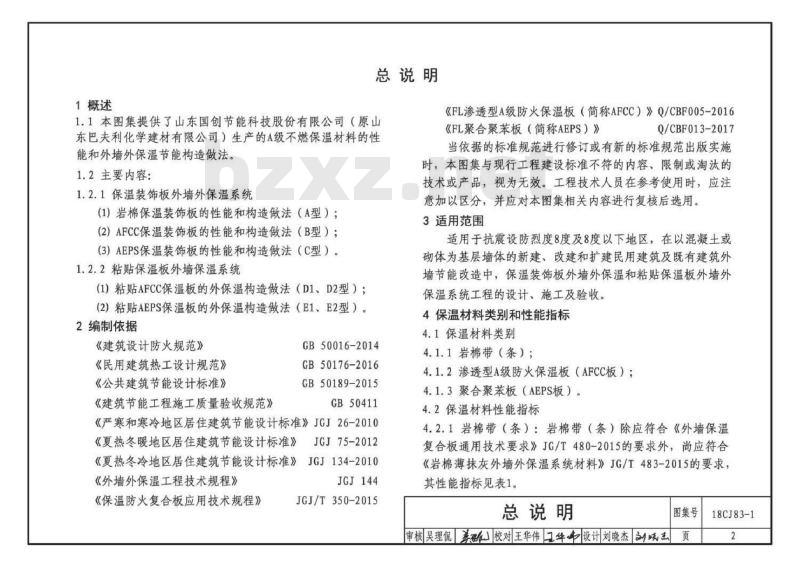

1概述
总说明
1.1本图集提供了山东国创节能科技股份有限公司（原山东巴夫利化学建材有限公司）生产的A级不燃保温材料的性能和外墙外保温节能构造做法。1.2主要内容：
1.2.1保温装饰板外墙外保温系统（1）岩棉保温装饰板的性能和构造做法（A型）；（2）AFCC保温装饰板的性能和构造做法（B型）；(3）AEPS保温装饰板的性能和构造做法（C型）。1.2.2粘贴保温板外墙保温系统
(1）粘贴AFCC保温板的外保温构造做法（D1、D2型）；(2）粘贴AEPS保温板的外保温构造做法（E1、E2型）。2编制依据
《建筑设计防火规范》
《民用建筑热工设计规范》
《公共建筑节能设计标准》
《建筑节能工程施工质量验收规范》GB50016-2014
GB50176-2016
GB50189-2015
GB50411
《严寒和寒冷地区居住建筑节能设计标准》JGJ26-2010《夏热冬暖地区居住建筑节能设计标准》JCJ75-2012《夏热冬冷地区居住建筑节能设计标准》JGJ134-2010《外墙外保温工程技术规程》
《保温防火复合板应用技术规程》JGJ144
JGJ/T350-2015
《FL渗透型A级防火保温板（简称AFCC）》Q/CBF005-2016《FL聚合聚苯板（简称AEPS）》Q/CBF013-2017
当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。3适用范围
适用于抗震设防烈度8度及8度以下地区，在以混凝土或砌体为基层墙体的新建，改建和扩建民用建筑及既有建筑外墙节能改造中，保温装饰板外墙外保温和粘贴保温板外墙外保温系统工程的设计、施工及验收。4保温材料类别和性能指标
4.1保温材料类别
4.1.1岩棉带（条）；
4.1.2渗透型A级防火保温板（AFCC板）；4.1.3聚合聚苯板（AEPS板）
4.2保温材料性能指标
4.2.1岩棉带（条）：岩棉带（条）除应符合《外墙保温复合板通用技术要求》JG/T480-2015的要求外，尚应符合《岩棉薄抹灰外墙外保温系统材料》JG/T483-2015的要求，其性能指标见表1。
总说明
图集号
18CJ83-1
审核吴理倪喜歌校对王华伟华设计刘晓杰主页
岩棉带（条）性能指标
密度（kg/m3）
垂直于表面抗拉强度（kPa）
压缩强度（kPa）
导热系数【W/（m·K）】
憎水率（%）
吸水量（部分浸入）
（kg/m2）
质量吸湿率（%）
尺寸稳定性
酸度系数
燃烧性能等级
粒径>0.25mm渣球含量（%）
纤维平均直径（μm）
性能指标
长、宽、厚的相对变化率
注：执行标准《外墙保温复合板通用技术要求》JG/T480-2015及《岩棉薄抹灰外墙外保温系统材料》JG/T483-2015。4.2.2渗透型A级防火保温板（AFCC板）：以特殊成型的EPS板经渗透工艺，将高效防火材料（不含菱镁）填充聚苯颗粒的间隙，遇火时填充的防火材料形成骨架防火层，使材料燃烧性能等级达到A级，简称AFCC板执行标准：《FL渗透型A级防火保温板（简称AFCC》Q/CBF005-2016。AFCC板性能指标见表2。表2AFCC板性能指标
表观密度（kg/m3）
导热系数【W/（m·K）］
垂直于板面方向的
抗拉强度（MPa）
抗压强度
抗折强度
体积吸水率
（MPa）
（MPa）
（%）
软化系数
干燥收缩值
(mm/m）
热浸强度损失率
质量损失率
抗冻性
抗压强度损失率（%）
燃烧性能等级
性能指标
120±15
注：适用于粘贴保温板系统和保温装饰板系统I型4.2.3聚合聚苯板（AEPS板）：将无机防火材料（不含菱镁材料）、B1级聚苯乙烯颗粒、密胺树脂等混合，经过挤出复总说明
审核吴理侃喜歌校对王华伟口华设计刘晓杰以咳主图集号
18CJ83-1
合成型，成型过程中阻燃型聚苯颗粒间隙被防火材料填充和充分包裹，防火材料形成骨架防火层，既克服了聚苯颗粒易收缩、防火等级低的先天缺陷，又克服了无机材料保温隔热性能差的缺陷，使保温板阻燃性能达到A级防火标准，简称AEPS板。
执行标准：《FL聚合聚苯板（简称AEPS）》Q/CBF013-2017.AEPS板性能指标见表3
表3AEPS板性能指标
表观密度（kg/m3）
导热系数【W/（m·k）］
垂直于板面方向的抗拉强度（MPa）抗压强度
抗折强度
体积吸水率（%）
（MPa)
（MPa）
软化系数
干燥收缩值
（mm/m）
热浸强度损失率
抗冻性
（%）
质量损失率
（%）
抗压强度损失率（%）
燃烧性能等级
性能指标
110~130
131~150
用于薄抹灰
和保温装饰
板（I型）
用于保温装
（Ⅱ型）
5外墙外保温系统简介
5.1保温装饰板外墙外保温系统：由胶粘剂、锚固件、承托件、保温装饰板、嵌缝材料和密封胶等组成，置于建筑物外墙外侧，与基层墙体采用粘锚结合，以粘为主方式施工的非承重保温构造。保温装饰板外墙外保温系统基本构造见表4。保温装饰板由保温层、饰面板及饰面层复合而成。5.2粘贴保温板外墙外保温系统（以下简称粘贴保温板系统）：由粘结层、保温层、抹面层和饰面层构成。粘结层材料为胶粘剂，保温层材料为AFCC板和AEPS板；抹面层材料为抹面胶浆，保温板采用胶粘剂固定在基层上，应使用锚栓辅助固定。粘贴保温板外墙外保温系统基本构造见表5。6其他
6.1本图集中除注明单位者外，其他均以毫米（mm）为单位。6.2其他未尽事宜，均应按照国家现行标准执行。6.3本图集根据山东国创节能科技股份有限公司提供的技术资料编制，图集的解释由该公司负责。7
索引方法
18CJ83-1
节点构造编号
总说明
图集号
审核吴理侃喜歌校对王华伟口华设计刘晓杰 以咳主页
18CJ83-1
岩棉保温装饰板
AFCC保温装饰板
AEPS保温装饰板
构造示意图
表4保温装饰板外墙外保温系统基本构造基层墙体
钢筋混凝土墙
各种砌体墙
钢筋混凝土墙
各种砌体墙
钢筋混凝土墙
各种砌体墙
防水找平层
①粘结锚固层
胶粘剂
防水砂浆
锚固件、承托件
系统基本构造
②保温装饰板
饰面板（预喷涂料纤维增强水
泥板或纤维增强硅酸钙板、
薄型石材或陶瓷薄板）
保温层【岩棉带（条）】
底衬（衬板采用4~6mm硅酸钙板
饰面板（预喷涂料纤维增强水
防水砂浆
防水砂浆
胶粘剂
锚固件、承托件
胶粘剂
锚固件、承托件
泥板或纤维增强硅酸钙板、
薄型石材或陶瓷薄板）
保温层（AFCC板）
饰面板（预喷涂料纤维增强水
泥板或纤维增强硅酸钙板、
薄型石材或陶瓷薄板）
保温层（AEPS板）
总说明
审核吴理倪 美校对王华伟口华设讯刘晓杰 咳主?安装缝
弹性嵌缝材料填充
硅酮密封胶密封
弹性嵌缝材料填充
硅酮密封胶密封
弹性嵌缝材料填充
硅酮密封胶密封
图集号
18CJ83-1
涂料饰面
粘贴AFCC
保温板
粘贴AEPS
保温板
面砖饰面
涂料饰面
面砖饰面
构造示意图
表5粘贴保温板外墙外保温系统基本构造基层墙体
①粘结层
钢筋混凝土墙
各种砌体墙
（砌体墙需用
水泥砂浆找平）
钢筋混凝土墙
各种砌体墙
（砌体墙需用
水泥砂浆找平）
钢筋混凝土墙
各种砌体墙
（砌体墙需用
水泥砂浆找平）
钢筋混凝土墙
各种砌体墙
（砌体墙需用
水泥砂浆找平）
专用胶粘剂
（粘贴面积
不得小于保温板
面积的40%）
胶粘剂
（粘贴面积
不得小于保温板
面积的50%）
专用胶粘剂
（粘贴面积
不得小于保温板
面积的40%）
胶粘剂
（粘贴面积
不得小于保温板
面积的50%）
②保温层
AFCC板
AFCC板
AEPS板
AEPS板
系统基本构造
③抹面层
抹面胶浆复合耐碱玻
纤网格布（首层增设一
层耐碱玻纤网格布）
第一遍抗裂砂浆
一层耐碱网格布，用塑
料锚栓与基层墙体锚固
第二遍抗裂砂浆
（抹面层厚度8~12mm）
抹面胶浆复合耐碱玻
纤网格布（首层增设一
层耐碱玻纤网格布）
第一遍抗裂砂浆
一层耐碱网格布，用
塑料锚栓与基层墙体锚固
第二遍抗裂砂浆
（抹面层厚度8~12mm）
总说明
审核吴理侃 嘉校对王华伟口华设计刘晓杰以味主④饰面层
涂料饰面
或柔性面砖
面砖粘结砂浆
勾缝料
涂料饰面
或柔性面砖
面砖粘结砂浆
勾缝料
图集号
18CJ83-1
基层墙体
构造简图
岩棉带（条
钢筋混凝土墙（200）
主体部位
热阻R
[(m2-Kw]
传热系数K
[W/(m2.K)]
注：1.岩棉带（条）导热系数为0.048岩棉带
（条）厚度选用表
混凝土空心砌块墙（190）
主体部位
热阻R
[(mK)/W]
传热系数K
[W/(m2.K)]
灰砂砖墙（240）
主体部位
热阻R
[(m2-)/w]
2.导热系数修正系数为1.10，考虑温度、湿度、各种应力作用下的应变（如变形，开裂），以及材料导热系数随时间的变化等因素影响。18
传热系数K
【W/ (m2.K)]
DM多孔砖墙（190）
主体部位
热阻R
[(mK)/W]
传热系数K
【W/ (m2.K)]
（条）厚度选用表
岩棉带
KP1多孔砖墙（240）
主体部位
热阻R
[(m-K)/W]
图集号
审核吴理侃美歌校对王华伟华设计刘晓杰咳主页
传热系数K
【W/ (m2.K)]
18CJ83-1
基层墙体
构造简图
AFCC板
厚度：
钢筋混凝土墙（200）
主体部位
热阻R
[(m2-Kw]
传热系数K
[W/(m2.K)]
注：1.AFCC保温板导热系数为0.050。渗透型A级防火保温板
（AFCC板）厚度选用表
混凝土空心砌块墙（190）
主体部位
热阻R
[(mK)/W]
传热系数K
[W/ (m2.K)]
灰砂砖墙（240)
主体部位
热阻R
[(m2-)/w]
湿度、各种应力作用下的应变（如变2.导热系数修正系数为1.05，考虑温度，形、开裂），以及材料导热系数随时间的变化等因素影响。18
传热系数K
【W/(m2.K)]Www.bzxZ.net
DM多孔砖墙（190）
主体部位
热阻R
[(mK)/W]
传热系数K
【w/(m2.k)]
KP1多孔砖墙（240)
主体部位
热阻R
[(m-K)/W]
渗透型A级防火保温板（AFCC板）厚度选用表审核吴理倪喜歌校对王华伟华设计刘晓杰暖志图集号
传热系数K
【W/(m2.K）]
18CJ83-1
基层墙体
构造简图
AEPS板
厚度。
钢筋混凝土墙（200）
主体部位
热阻R
[(m2-Kw]
传热系数K
【W/(m2.K]
注：1.AEPS保温板导热系数为0.045反（AEPS板）厚度选用表
聚合聚苯板
混凝土空心砌块墙（190）
主体部位
热阻R
[(mK)/W]
传热系数K
[W/(m2.K)]
灰砂砖墙（240）
主体部位
热阻R
[(m2-)/w]
传热系数K
【W/(m2.K)]
DM多孔砖墙190）
主体部位
热阻R
[(mK)/W]
传热系数K
【w/(m2.k）]
KP1多孔砖墙（240)
主体部位
热阻R
[(m-K)/W]
聚合聚苯板
发（AEPS板）厚度选用表
2.导热系数修正系数为1.05，考虑温度、湿度、各种应力作用下的应变（如变形、开裂），以及材料导热系数随时间的变化等因素影响。审核吴理侃美歌校对王华伟华设计刘晓杰暖主图集号
传热系数K
【W/ (m2.K)]
18CJ83-1
