【16CJ71-1】 柔性饰面材料（一）-HCZ宏成柔性饰面砖系统

16CJ71-1
柔性饰面材料（一）
-HCZ宏成柔性饰面砖系统
参考图集免费标准下载网bzxz
中国建筑标准设计研究院
16CJ71-1
柔性饰面材料（一）
HCZ宏成柔性饰面砖系统
参考图集
组织编制：中国建筑标准设计研究院中國计划出版社

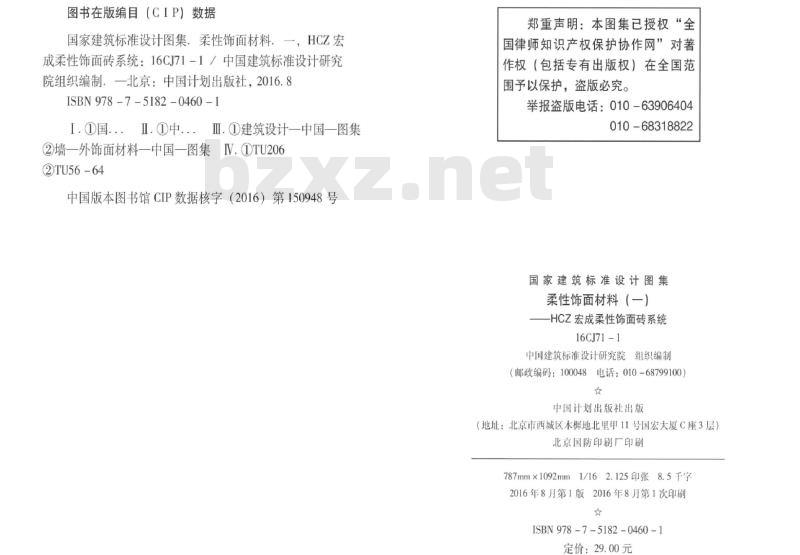

图书在版编目（CIP）数据
国家建筑标准设计图集．柔性饰面材料一，HCZ宏成柔性饰面砖系统：16CJ71-1／中国建筑标准设计研究院组织编制一北京：中国计划出版社，2016.8ISBN978-7-5182-0460-1
I.①国..．I.①中..．Ⅲ.①建筑设计一中国一图集②墙一外饰面材料一中国一图集IV.①TU206②TU56-64
中国版本图书馆CIP数据核字（2016）第150948号郑重声明：本图集已授权“全
国律师知识产权保护协作网”对著作权（包括专有出版权）在全国范围予以保护，盗版必究。
举报盗版电话：010-63906404
010-68318822
国家建筑标准设计图集
柔性饰面材料（一）
-HCZ宏成柔性饰面砖系统
16CJ71-1
中国建筑标准设计研究院组织编制（邮政编码：100048电话：010-68799100）☆
中国计划出版社出版
（地址：北京市西城区木地北里甲11号国宏大厦C座3层）北京国防印刷厂印刷
787mm×1092mm1/162.125印张8.5千字2016年8月第1版2016年8月第1次印刷☆
ISBN978-7-5182-0460-1
定价：29.00元

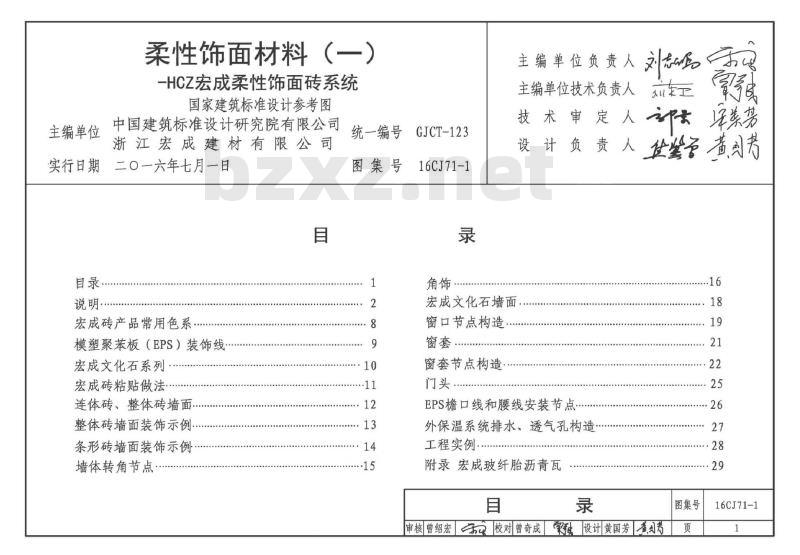

主编单位
柔性饰面材料（一）
-HCZ宏成柔性饰面砖系统
国家建筑标准设计参考图
中国建筑标准设计研究院有限公司浙江宏成建材有限公司
月二〇一六年七月一日
实行日期
说明·
宏成砖产品常用色系，
模塑聚苯板（EPS）装饰线
宏成文化石系列
宏成砖粘贴做法：
连体砖、整体砖墙面.
整体砖墙面装饰示例.
条形砖墙面装饰示例·
墙体转角节点
统一编号
图集号
GJCT-123
16CJ71-1
主编单位负责人，
主编单位技术负责人
技术审定人
设计负责人黄国考
宏成文化石墙面
窗口节点构造
窗套节点构造·
门头，
EPS檐口线和腰线安装节点
外保温系统排水、透气孔构造
工程实例.
附录宏成玻纤胎沥青瓦
审核曾绍宏校对曾奇成家设计黄国芳黄园为：18
图集号
16CJ71-1

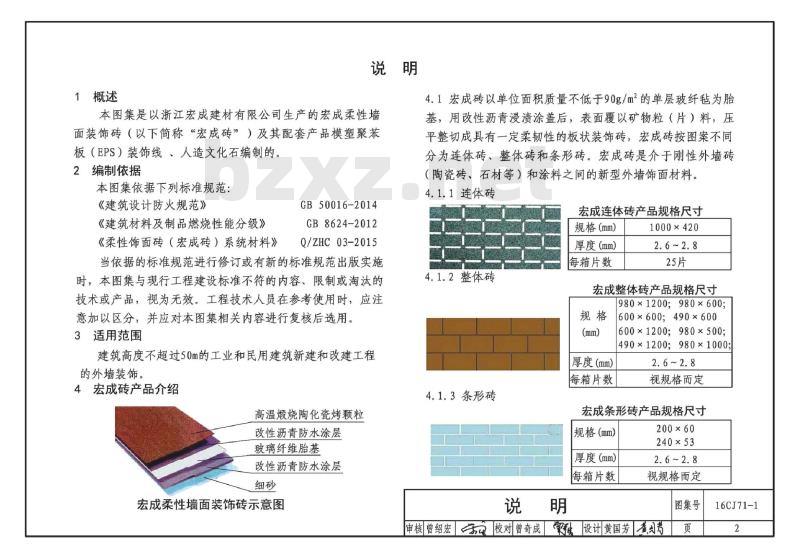

1概述
本图集是以浙江宏成建材有限公司生产的宏成柔性墙面装饰砖（以下简称“宏成砖”）及其配套产品模塑聚苯板（EPS）装饰线、人造文化石编制的、2编制依据
本图集依据下列标准规范：
《建筑设计防火规范》
《建筑材料及制品燃烧性能分级》《柔性饰面砖（宏成砖）系统材料》GB50016-2014
GB8624-2012
Q/ZHC03-2015
当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。3适用范围
建筑高度不超过50m的工业和民用建筑新建和改建工程的外墙装饰。
4宏成砖产品介绍
高温熳烧陶化瓷烤颗粒
改性沥青防水涂层
玻璃纤维胎基
改性沥青防水涂层
宏成柔性墙面装饰砖示意图
4.1宏成砖以单位面积质量不低于90g/m2的单层玻纤毡为胎基，用改性沥青浸渍涂盖后，表面覆以矿物粒（片）料，压平整切成具有一定柔韧性的板状装饰砖，宏成砖按图案不同分为连体砖、整体砖和条形砖。宏成砖是介于刚性外墙砖（陶瓷砖、石材等）和涂料之间的新型外墙饰面材料。4.1.1连体砖
宏成连体砖产品规格尺寸
规格（mm）
厚度(mm）
每箱片数
4.1.2整体砖
1000×420
宏成整体砖产品规格尺寸
980×1200;980x600
厚度(mm）
每箱片数
4.1.3条形砖
600×600;490×600
600×1200;980×500;
490×1200;980×1000
视规格而定
宏成条形砖产品规格尺寸
规格(mm）
厚度（mm）
每箱片数
200×60
240×53
视规格而定
图集号
审核曾绍宏校对曾奇成设计黄国芳黄习为页
16CJ71-1
4.2宏成砖主要优点：
4.2.1防水性能好，特别适用于多雨、潮湿地区。4.2.2轻质、安全性好：适合大面积施工，解决了勾缝的难题，提高了施工效率。
4.2.3施工效率高：产品易搬运、易切割、易粘贴。4.2.4耐腐蚀的玻璃纤维毡为胎基，表面覆以矿物粒料，抗紫外线，抗老化，使用寿命长。4.2.5安全环保：无毒、无害、不生苔藓、耐沾污性好4.2.6装饰性强：提供亚光的多彩颜色的选择。4.2.7易维护：损坏或需换色时，可简单、快捷的更换4.2.8延展性好：产品采用改性沥青为主材，具有较好的延展性，不易产生裂纹。
4.3系统构造：宏成砖系统按基层分为A系统和B系统，其基本构造见表1。
表1宏成砖系统基本构造
构造示意图
6?电??
基层①
混凝土墙体
和砌体墙体
外保温系统
抹面胶浆层
（抹面胶浆
复合玻纤网
布+锚栓）
界面层②找平层③
界面砂浆
找平砂浆
系统基本构造
粘结层③饰面层?
抗裂层
抗裂材料复
合玻纤网布
3mm~6mm
专用胶粘剂
3mm~6mm
专用胶粘剂
3mm~6mm
宏成砖
宏成砖
1.A系统当基层平整度大于4mm/2m时，应设界面层和找平层。
2.找平砂浆14d抗拉强度宜≥0.3MPa，若<0.3MPa，则应在抗裂层中增设锚栓。3.应根据基层墙体的类别选用不同类型的锚栓，锚栓的性能应符合《外墙保温用锚栓》JG/T366的要求。锚栓的数量应不少于4个/m2，且锚栓圆盘应位于玻纤网布外侧。
4.外保温系统的平整度应符合验收标准。说明
图集号
审核曾绍宏校对曾奇成设计黄国芳黄习为页
16CJ71-1
5系统性能要求
5.1宏成砖A系统的性能应符合表2的规定表2宏成砖A系统的性能
抗冲击性能（各层）
耐冻融
拉伸粘结强度（MPa）
10J级
外观无可见裂缝，无气泡、
渗油、空鼓、剥落现象
5.2宏成砖B系统的性能应符合表3的规定。表3宏成砖B系统的性能
耐候性
宏成砖与保温系统抹面
层拉伸粘结强度（MPa）
吸水量（g/m2）
抗冲击性
耐冻融
二层及以上
宏成砖与保温系统抹面
层拉伸粘结强度（MPa）
无可见裂缝，无气泡、渗油、
空鼓、剥落现象
≤500
10J级
无可见裂缝，无气泡、渗油、
空鼓、剥落现象
注：宏成砖系统应设透气构造。构造按工程设计或本图集第27页。6系统组成材料性能要求
6.1宏成砖外观质量应符合表4的规定表4宏成砖外观质量
砖表面
单位面积质量（kg/m2）
厚度（mm）
允许尺寸偏差
长度（mm）
宽度（mm）
无裂纹、孔洞、凹陷、起鼓、
未切齐的边等缺陷；
砖在10℃~45℃时，应易于
打开，不得产生脆裂和破坏砖
表面的粘结，胎基应为玻纤毡，胎基应被沥青完全浸透，表面
不应有胎基外露；
表面保护层必须连续均匀的
粘结，并紧密覆盖在沥青表面
上，嵌入沥青的矿物料不应对
胎基造成损伤。
注：其他规格尺寸由供需双方协商。6.2宏成砖物理力学性能应符合表5的规定。说明
图集号
审核曾绍宏校对曾奇成丨设计黄国芳黄芳页
16CJ71-1
表5物理力学性能要求
可溶物含量（g/m2）
拉力（N/50mm）
耐热度（90℃）
柔度（10℃，2h）（弯板直径70mm）不透水性（0.1MPa，30min）
矿物料粘附性（g）
人工气候加速
老化（600h）
色差，△E
柔度(10℃）
（弯板直径70mm）
耐沾污性（等级）（级）
燃烧性能
有害物质限量
燃烧性能等级(级)
附加分级（产烟量）
可溶性铅(mg/kg）
可溶性镉（mg/kg）
可溶性铬（mg/kg）
可溶性汞（mg/kg)
≥730
无流消、滑动、滴落、气泡、
无裂纹
不透水
无气泡、渗漏、裂纹
无裂纹
不低于2（灰卡等级不低于3级）B1
注：供需双方可以根据使用要求商定温度更低的柔度指标。6.3界面砂浆性能应符合表6的规定。拉伸粘结强度
表6界面砂浆性能
未处理
浸水处理
（与水泥砂浆）
（MPa）
热处理
冻融循环处理
碱处理
晾置时间（min）
注：1.I型产品的晾置时间，应根据工程需要由供需双方确定。2.I型界面砂浆适用于混凝土墙及蒸压灰砂砖或蒸压粉煤灰砖砌体，Ⅱ型界面砂浆适用于加气混凝土或烧结砖砌体。6.4抗裂材料性能应符合表7的规定，表7抗裂材料性能
拉伸粘结强度
耐水强度
（与水泥砂浆）
（MPa）
原强度
浸水48h，干燥2h
浸水48h，干燥7d
耐冻融强度
压折比
不透水性
可操作时间（h）
试样抗裂材料面
层内侧无水渗透
图集号
审核曾绍宏校对曾奇成丨设计黄国芳黄芳页
16CJ71-1
表5物理力学性能要求
可溶物含量（g/m2）
拉力（N/50mm）
耐热度（90℃）
柔度（10℃，2h）（弯板直径70mm）不透水性（0.1MPa，30min）
矿物料粘附性（g）
人工气候加速
老化（600h）
色差，△E
柔度(10℃）
（弯板直径70mm）
耐沾污性（等级）（级）
燃烧性能
有害物质限量
燃烧性能等级(级)
附加分级（产烟量）
可溶性铅(mg/kg）
可溶性镉（mg/kg）
可溶性铬（mg/kg）
可溶性汞（mg/kg)
≥730
无流消、滑动、滴落、气泡、
无裂纹
不透水
无气泡、渗漏、裂纹
无裂纹
不低于2（灰卡等级不低于3级）B1
注：供需双方可以根据使用要求商定温度更低的柔度指标。6.3界面砂浆性能应符合表6的规定。拉伸粘结强度
表6界面砂浆性能
未处理
浸水处理
（与水泥砂浆）
（MPa）
热处理
冻融循环处理
碱处理
晾置时间（min）
注：1.I型产品的晾置时间，应根据工程需要由供需双方确定。2.I型界面砂浆适用于混凝土墙及蒸压灰砂砖或蒸压粉煤灰砖砌体，Ⅱ型界面砂浆适用于加气混凝土或烧结砖砌体。6.4抗裂材料性能应符合表7的规定，表7抗裂材料性能
拉伸粘结强度
耐水强度
（与水泥砂浆）
（MPa）
原强度
浸水48h，干燥2h
浸水48h，干燥7d
耐冻融强度
压折比
不透水性
可操作时间（h）
试样抗裂材料面
层内侧无水渗透
图集号
审核曾绍宏校对曾奇成丨设计黄国芳黄芳页
16CJ71-1
6.5防水胶粘剂常规性能应符合表8的规定。表8防水胶粘剂常规性能
潮湿基面粘结强度（168h）（MPa）抗渗性（168h）（MPa）
剪切状态下的粘合性（片材与片材）（N/mm）≥3.0或粘合面断裂游离甲醛（g/kg）
总挥发性有机物（g/L）
6.6防水胶粘剂附加性能应符合表9的规定表9防水胶粘剂附加性能
≤110
与水泥砂浆
与宏成砖
原强度
耐水强度漫水48h，干燥2h
拉伸粘结
强度（MPa）
浸水48h，干燥7d
热老化后强度
耐冻融强度
可操作时间（h）
6.7玻纤网的性能应符合表10的要求，表10玻纤网性能
单位面积质量（g/m2）
耐碱断裂强力（经、纬向）（N/50mm）>0.6
耐碱断裂强力保持率（经、纬向）（%）断裂伸长率（经、纬向）（%）
7设计要点
7.1宏成砖装饰工程应对以下内容提出明确要求：7.1.1宏成砖的规格、颜色、图案。7.1.2找平层、胶粘剂等所用材料的种类和技术性能指标。7.1.3粘结基层处理。
7.1.4排列方式、分格和图案，特别是在曲面、斜角等异型构造件上的排列和接缝处理。7.2宏成砖粘贴应设置伸缩缝。竖直向伸缩缝可设在洞口两侧或与横墙、柱对应的部位；水平向伸缩缝可设在洞口上、下或与楼层对应处。当采用预粘贴宏成砖施工时，伸缩缝应设在预制墙板的接缝处。7.3伸缩缝应采用柔性防水材料嵌缝。7.4墙体变形缝两侧粘贴的宏成砖，其间的缝宽不应小于变形缝的宽度。
7.5宏成砖接缝的缝深不宜大于3mm，也可采用平缝。7.6墙面阴阳角处宜采用角饰或异型宏成砖。接缝处用密封胶密封。
7.7对窗台、檐口、装饰线、雨篷、阳台和落水口等墙面凹凸部位，应采用排水构造。
审核曾绍宏校对曾奇成常设计黄国芳黄习为图集号
16CJ71-1
7.8在水平阳角处，顶面排水坡度不应小于3%，并应设置滴水构造。
7.9宏成砖系统设计应符合下列要求：7.9.1基层墙体应采用水泥砂浆找平，找平层厚度不宜小于12mm。找平层与基层墙体之间应设置界面砂浆层，找平层垂直度和平整度应符合《建筑装饰装修工程质量验收规范》GB50210的规定。
7.9.2宏成砖表面可涂刷罩面漆。罩面漆的主要控制指标：耐沾污性不得大于15%，宜小于10%；耐人工老化性不得小于1000h。
8施工要点
8.1施工工序
A系统施工工序
基层墙体检查和处理
涂抹界面砂浆
刮涂找平砂浆
刮涂抗裂砂浆并埋入玻纤网
涂抹专用防水胶粘剂
粘贴宏成砖
B系统施工工序
外墙保温面层检查
涂抹专用防水胶粘剂
粘贴宏成砖
观看施工工序视频
请扫描上方二维码
8.2基层检查和施工
8.2.1基层墙面不得有油污、灰尘、疏松物等异物，不得有空鼓。
8.2.2墙体基层表面必须坚实牢固平整。当墙体基层表面平整度不够时，应找平。
8.2.3预埋件、门窗安装的检查：外墙面上预埋件（消防梯、落水管、进线管、外墙饰件等）应依照图纸要求安装完毕；门、窗应按照设计要求安装完毕；并应符合设计施工验收规范。
8.2.4施工环境不应低于5℃。严禁在5级风以上，雨天以及阳光直射下施工。
8.2.5施工前对施工现场的预埋件管件及门框、窗框等进行保护，以免施工时破损以及交叉污染。9其他
9.1模塑聚苯板（EPS)装饰线和人造文化石见第9、10和15页。9.2本图集中除注明单位者外，其他均以毫米（mm）为单位。9.3其他未尽事宜，均应按照国家现行标准执行。9.4本图集根据浙江宏成建材有限公司提供的技术资料编制，图集的解释由该公司负责。
10详图索引方法
16CJ71-17
一节点构造编号
一页次
图集号
审核曾绍宏校对曾奇成设计黄国芳黄页
16CJ71-1
HC-BGF8001
亚洲红
HC-BGF8007
海洋蓝
HC-BGF8005
秋叶棕
HC-BGF8002
沙漠金
HC-BGF8008
淡茶褐
HC-BGF8006
慕冷灰
HC-BGF8003
晚霞红
HC-BGF8009
水墨灰
HC-BGF8011
中国红
宏成砖产品常用色系
HC-BGF8004
云石灰
HC-BGF8010
乌碳黑
HC-BGF8012
孔雀蓝
图集号
审核曾绍宏校对曾奇成家设计黄国芳董书页
16CJ71-1
