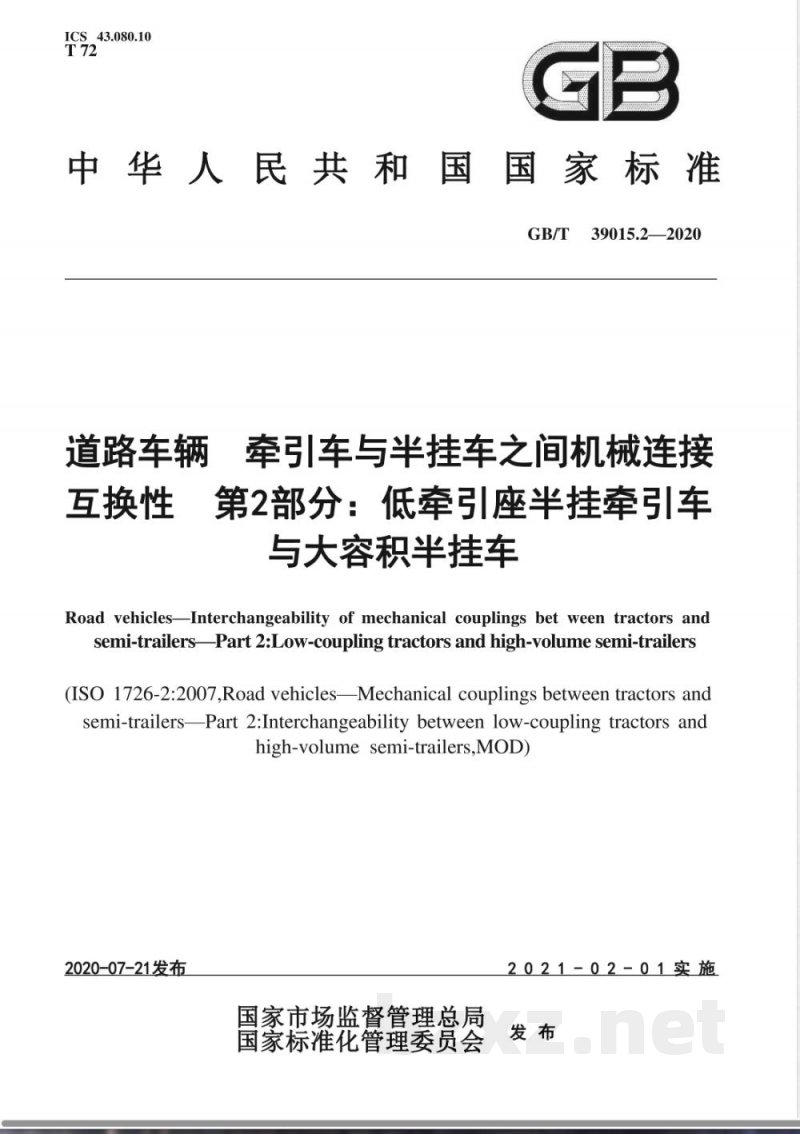

【国家标准】 道路车辆 牵引车与半挂车之间机械连接互换性 第2部分：低牵引座半挂牵引车与大容积半挂车

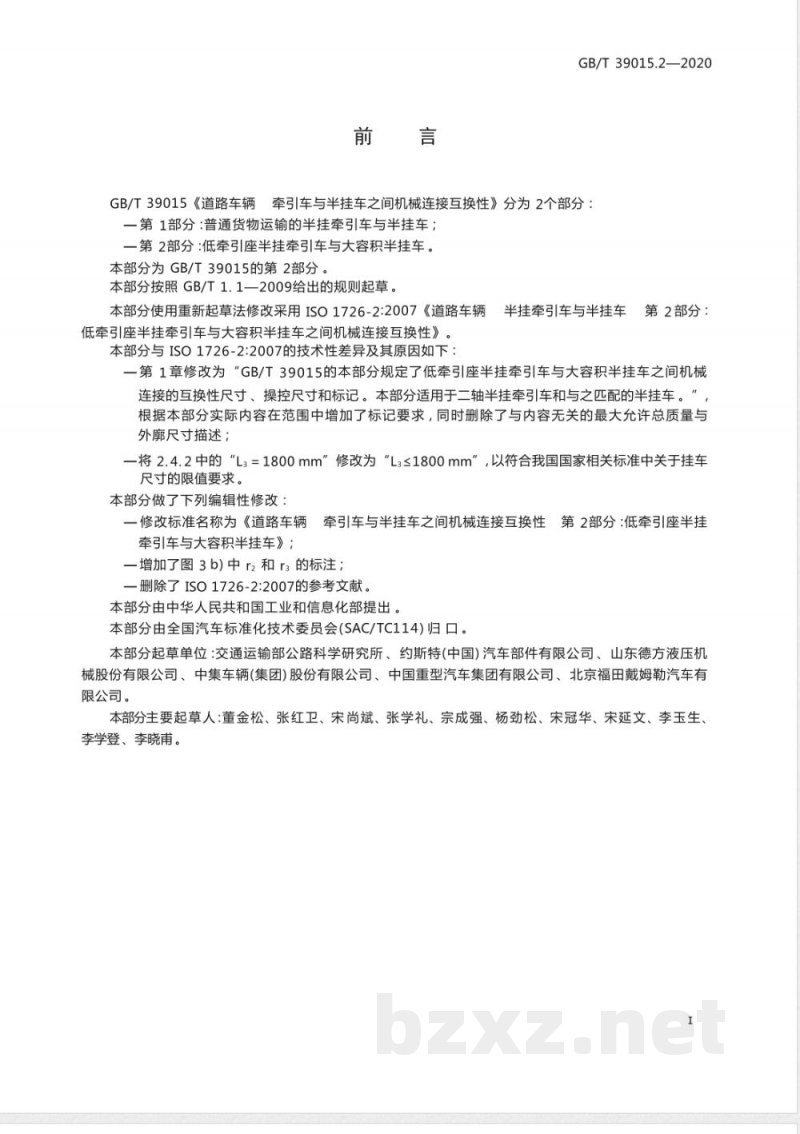

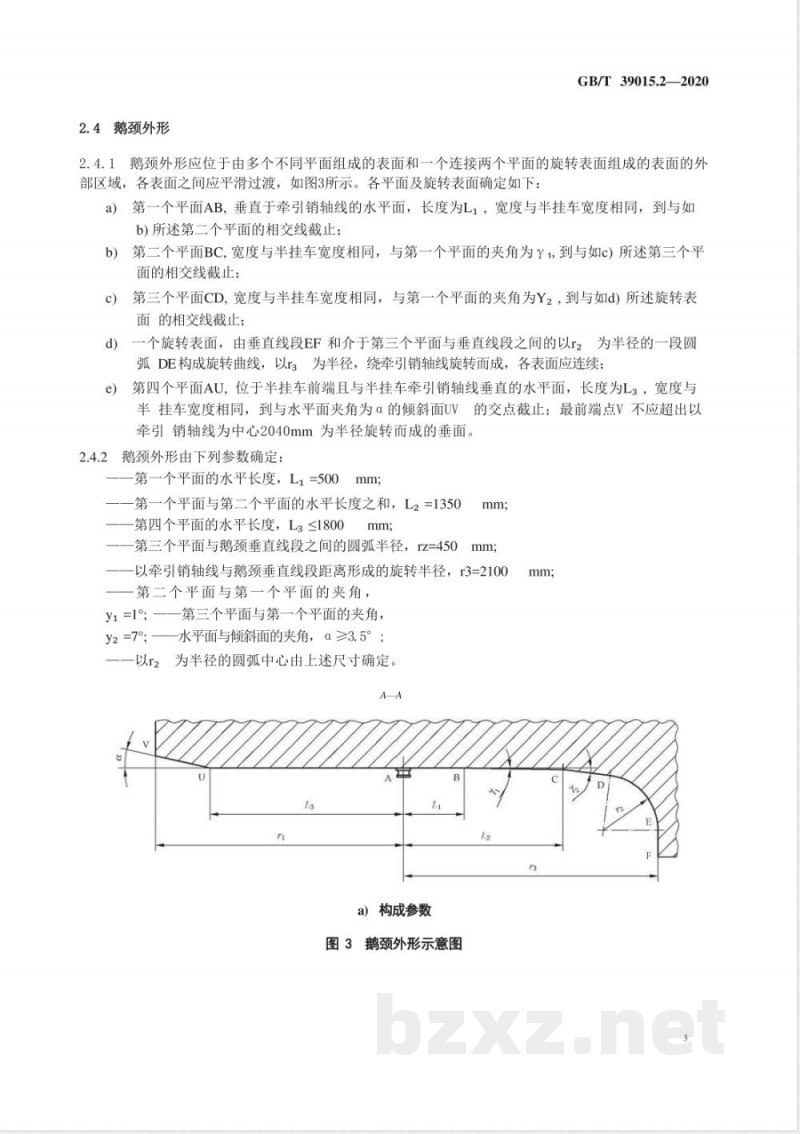

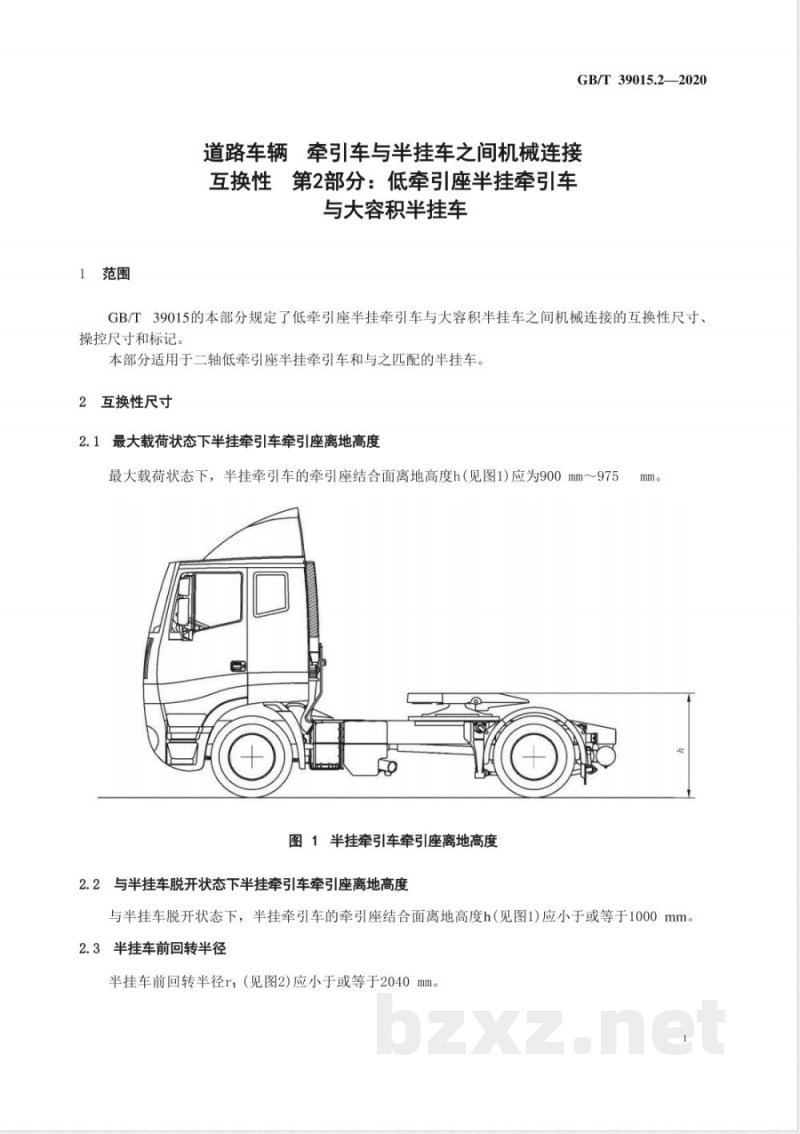

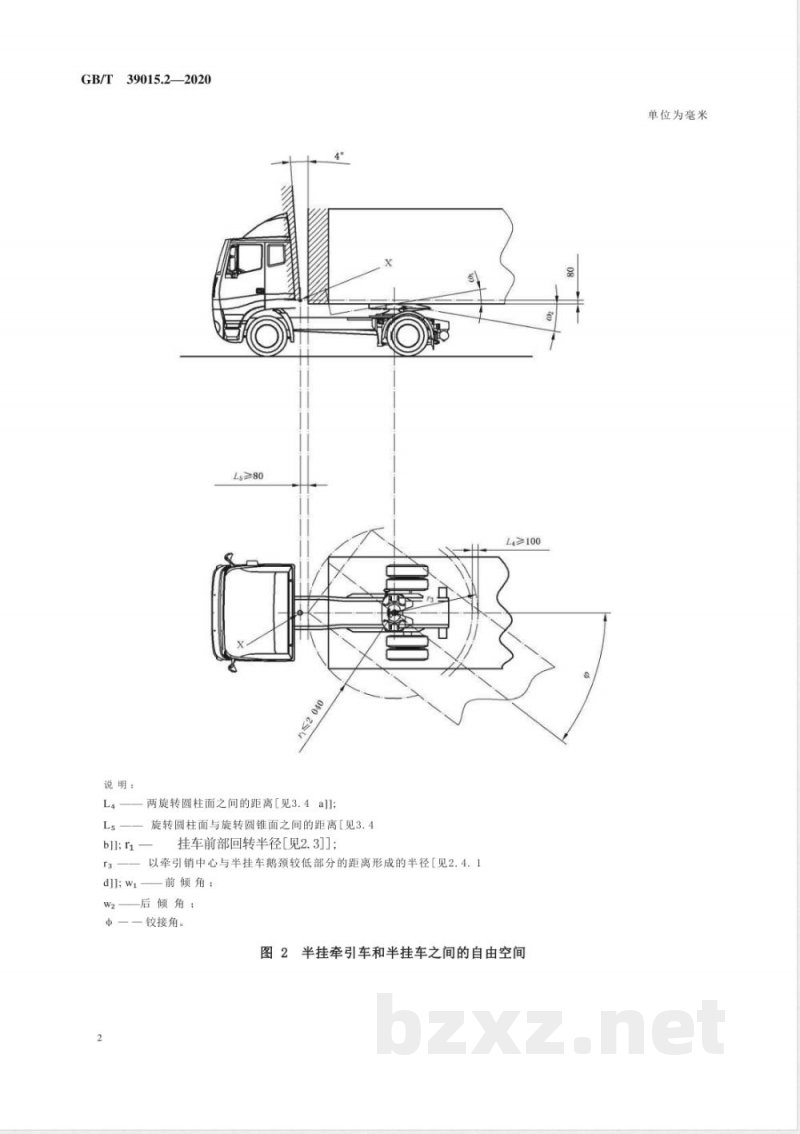

GB/T 39015.2—2020 道路车辆 互换性 牵引车与半挂车之间机械连接 第2部分：低牵引座半挂牵引车与大容积半挂车 Road vehicles Interchangeability of mechanical couplings between tractors and semi-trailers Part 2: Low-coupling tractors and high-volume semi-trailers 发布单位：国家市场监督管理总局、国家标准化管理委员会 发布：2020-07-21 实施：2021-02-01 前言 GB/T 39015《道路车辆牵引车与半挂车之间机械连接互换性》分为两部分： 1. 第1部分：普通货物运输半挂牵引车与半挂车 2. 第2部分：低牵引座半挂牵引车与大容积半挂车 本部分按照GB/T1.1—2009起草，采用重新起草法修订ISO 1726-2:2007。本部分技术性差异包括：修改范围描述增加标记要求、调整尺寸限制以符合我国标准，并进行编辑性修改，如标准名称更新和图示标注调整。 起草单位：交通运输部公路科学研究所、约斯特（中国）汽车部件有限公司、山东德方液压机械股份有限公司、中集车辆（集团）股份有限公司、中国重型汽车集团有限公司、北京福田戴姆勒汽车有限公司。 主要起草人：董金松、张红卫、宋尚斌、张学礼、宗成强、杨劲松、宋冠华、宋延文、李玉生、李学登、李晓甫等。 1 范围 本标准规定低牵引座半挂牵引车与大容积半挂车之间机械连接的互换性尺寸、操控尺寸和标记要求，适用于二轴低牵引座半挂牵引车及与之匹配的半挂车。 2 互换性尺寸 2.1 最大载荷状态下牵引座离地高度 半挂牵引车牵引座结合面离地高度h应为900mm～975mm（见图1）。 2.2 与半挂车脱开状态下牵引座离地高度 半挂牵引车牵引座结合面离地高度h应小于或等于1000mm（见图1）。 2.3 半挂车前回转半径 半挂车前回转半径r1应小于或等于2040mm（见图2）。 2.4 鹅颈外形 2.4.1 鹅颈外形应位于由多个平面和一个连接两平面的旋转表面组成的外部区域，各表面之间平滑过渡（见图3）。平面及旋转表面定义如下： a）第一个平面AB：垂直于牵引销轴线的水平面，长度为L1，宽度与半挂车宽度相同，截止于与第二平面相交线。 b）第二个平面BC：宽度与半挂车宽度相同，连接第一个平面。
